¿Qué son los troqueles de estampado personalizados, de qué acero están hechos y qué cifras de rendimiento puede esperar?
Los troqueles de estampado de metal personalizados son herramientas de punzonado a medida fabricadas con acero para herramientas D2, DC53, Cr12MoV y H13. Cada juego pasa por un tratamiento térmico al vacío de precisión hasta niveles de dureza fijos, con tolerancias dimensionales terminadas estrictamente entre ±0,01 mm y ±0,02 mm.
Cuando se ejecuta una producción de gran volumen para componentes automotrices, piezas electrónicas y hardware en general, los troqueles estándar disponibles a menudo alcanzan sus límites de rendimiento. Esto conduce a dimensiones de piezas inconsistentes, tiempos de inactividad no planificados de la máquina y reemplazos de herramientas frecuentes y costosos.
En Nanjing Alas, diseñamos y fabricamos herramientas de corte y perforación de una sola etapa, junto con matrices progresivas de estaciones múltiples diseñadas completamente según sus planos de producción. Para los grados D2 y DC53, nuestro tratamiento térmico al vacío interno ofrece una dureza constante de 60 a 62 HRC. Esto aumenta la vida útil del troquel hasta en un 200 % en comparación con las alternativas básicas de enfriamiento con aire. Las tiradas más largas de herramientas reducen los gastos frecuentes de retrabajo y reemplazo, lo que reduce efectivamente el costo total de propiedad (TCO) a largo plazo durante ciclos de producción extendidos.
¿Cómo determinan la elección del material del troquel y el tratamiento térmico la duración de sus herramientas?
La vida útil de un troquel de estampación depende fundamentalmente del grado del acero base y de la calidad del tratamiento térmico. Seleccionar material inadecuado o confiar en un enfriamiento de baja calidad provocará que los bordes cortantes se astillen, microfisuras internas y un desgaste acelerado bajo una presión de estampado de alto tonelaje.
Nanjing Alas solo utiliza un tratamiento térmico al vacío controlado para equilibrar la dureza y aliviar la tensión interna, evitando problemas de dureza desigual comunes en el enfriamiento atmosférico al aire libre. La siguiente tabla ofrece una forma sencilla y centrada en la aplicación de adaptar sus condiciones operativas al acero más adecuado:
| Acero para herramientas Grado | Dureza objetivo (HRC) | Aplicación ideal | Beneficio práctico medido |
| D2/SKD-11 | 60–62 | Estampado general de gran volumen para láminas de metal de calibre fino a medio | Resistencia al desgaste y resistencia a la compresión equilibradas; Vida útil un 200% más larga que el acero para herramientas sin tratar de baja aleación. |
| DC53 | 60–62 | Estampado de alto impacto y calibre grueso, propenso a agrietarse | Una mayor dureza detiene la propagación de microfisuras bajo cargas de presión pesadas y repetidas |
| Cr12MoV | 58–61 | Trabajos de perforación estándar y trabajos de conformado de volumen medio | Rendimiento de desgaste rentable para tareas regulares de estampado de tonelaje moderado |
Consejo práctico rápido: este método de selección elimina las conjeturas al realizar pedidos de herramientas. Hacer coincidir las especificaciones del troquel con su carga de producción real reduce los gastos innecesarios y reduce los costos totales de propiedad durante años de operación continua.
¿Qué tolerancias precisas y capacidades de producción puede ofrecer realmente Nanjing Alas?

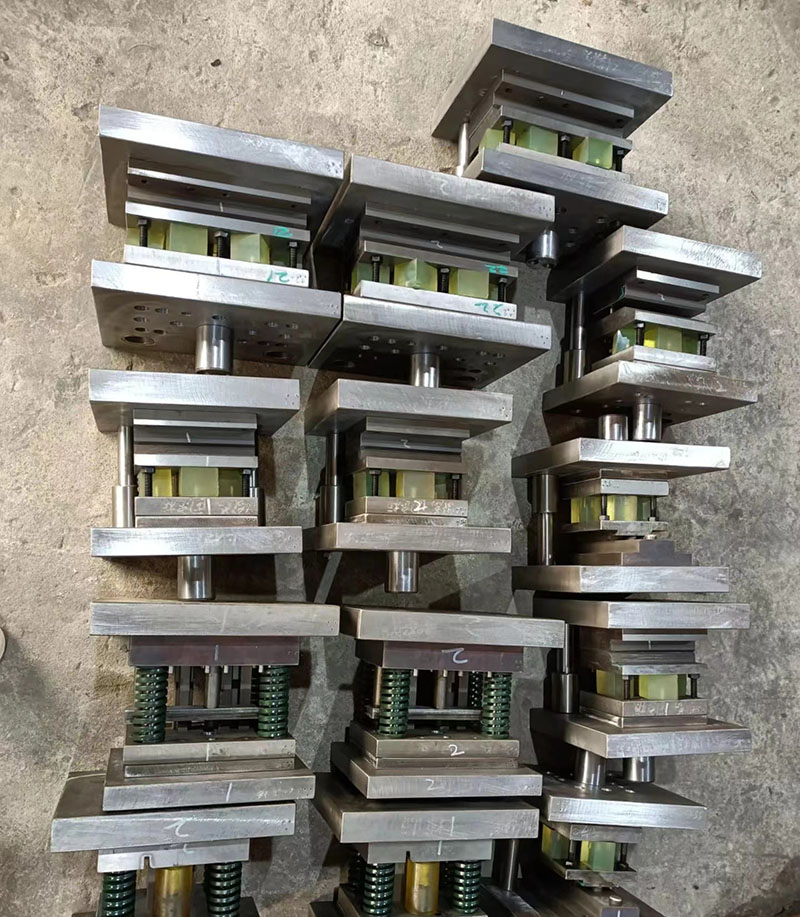

Nuestro equipo de ingeniería proporciona especificaciones técnicas claras y verificables para que su equipo técnico interno pueda evaluar rápidamente si nuestros troqueles coinciden con su configuración de producción. Fabricamos tres configuraciones de troqueles centrales: troqueles progresivos, troqueles compuestos y herramientas de corte y perforación independientes de una sola etapa.
Materiales compatibles y capacidades clave
Materia prima compatible: acero inoxidable 304/316, aleaciones de aluminio, acero al carbono simple, láminas de cobre y latón.
Control de precisión: tolerancias mantenidas constantemente entre ±0,01 mm y ±0,02 mm, mucho más estrictas que el promedio de la industria de ±0,05 mm observado en herramientas genéricas del mercado de repuestos.
Ajuste del equipo: Cada matriz tiene el tamaño para montaje directo en punzonadoras mecánicas, herrajes hidráulicos y máquinas de estampado CNC; no se necesita mecanizado secundario durante la instalación
Regla de control de calidad: Cada matriz personalizada se somete a un estampado de prueba antes del envío, lo que limita la altura de las rebabas por debajo de 0,008 mm. Esto elimina los costes laborales adicionales derivados de los procesos de desbarbado separados.
¿Cómo simplifica el trabajo con Nanjing Alas el abastecimiento transfronterizo de troqueles OEM?
Para los fabricantes de estampados extranjeros que obtienen troqueles personalizados, el precio unitario por sí solo nunca es el factor decisivo. Los plazos de entrega estables, la retroalimentación práctica sobre el Diseño para la Fabricación (DFM) y el soporte posventa confiable desempeñan un papel mucho más importante en la rentabilidad de las adquisiciones a largo plazo.
Como productor experimentado de troqueles OEM que opera bajo la marca Nanjing Alas, brindamos soporte técnico de ciclo completo siguiendo este flujo de trabajo:
Revisión de archivos 3D (STEP/IGS) → Optimización DFM → Creación de prototipos de prueba → Troqueles terminados de producción en masa
Compromisos claros en el cronograma:
En 24 horas: revisión completa del dibujo y cotización formal
15 días hábiles: finalizar las pruebas de estampado de prototipos en lotes pequeños
15 a 22 días hábiles: entrega de troqueles personalizados terminados, cronograma ajustado según la complejidad del diseño
Identificamos geometrías de matrices problemáticas en una etapa temprana que, de otro modo, provocarían un desgaste prematuro o piezas rechazadas, garantizando una calidad constante del lote de piezas, ejecución tras ejecución. Todos los procesos de mecanizado y tratamiento térmico se completan internamente, lo que reduce el margen adicional de los comerciantes intermedios y ofrece un mejor valor de propiedad total a largo plazo para pedidos internacionales repetidos.
¿Qué pasos debe seguir para obtener una cotización personalizada de Nanjing Alas?
Solicitar una cotización formal para troqueles de estampado personalizados sigue un proceso simple y optimizado para acelerar la evaluación técnica.
Prepare sus archivos de diseño: recopile dibujos 3D STEP o IGS para su pieza estampada
Enumere todos sus requisitos: especifique el grado de la materia prima, el espesor de la hoja, el objetivo de producción diaria, el tonelaje de la prensa y cualquier requisito de tolerancia especial.
Envíe su paquete de documentos completo a nuestro equipo de ingeniería dedicado
Nuestro equipo llevará a cabo una verificación integral del diseño, recomendará el grado de acero más adecuado y la dureza correspondiente a sus condiciones de estampado y le enviará una cotización técnica completa dentro de las 24 horas.
Una vez que confirme el precio, organizamos una discusión DFM en profundidad, producimos muestras estampadas de preproducción, ajustamos las holguras internas del troquel y nos aseguramos de que el troquel terminado encaje directamente en su punzonadora existente para el inicio inmediato de la producción.
Preguntas frecuentes (estructuradas para marcado de esquema)
P1: ¿Qué grado de acero funciona mejor para matrices de estampado de acero inoxidable de gran volumen y espesor?
R: Estampar acero inoxidable grueso crea una intensa tensión de impacto repetida. Utilizando nuestra regla de selección 'condiciones de trabajo – calidad del material – dureza objetivo' probada en campo, recomendamos DC53 tratado térmicamente a 60–62 HRC. Su dureza superior previene la formación de microfisuras a lo largo de los bordes cortantes, ofreciendo aproximadamente el doble de vida útil que el D2 estándar templado con aire. Nanjing Alas también adaptará el espacio interno del troquel para que coincida con el espesor específico de su lámina de acero inoxidable para obtener resultados de producción constantes y repetibles.
P2: ¿Cuál es la tolerancia más estricta que los troqueles de estampado personalizados de Nanjing Alas pueden mantener constantemente?
R: Nuestros troqueles terminados mantienen una precisión estable que oscila entre ±0,01 mm y ±0,02 mm, cumpliendo con estrictas demandas de precisión para componentes electrónicos de precisión de alta gama y automotrices. Proporcionamos informes completos de inspección dimensional con cada envío para respaldar su gestión interna de trazabilidad de la calidad.
P3: ¿Por qué el tratamiento térmico al vacío es mejor que el enfriamiento regular para la producción de troqueles de estampado?
R: El tratamiento al vacío garantiza una dureza uniforme de 60–62 HRC en los cuerpos de troquel D2 y DC53 y, al mismo tiempo, minimiza la tensión interna residual dentro del acero. Esto extiende la vida útil del troquel hasta en un 200 %, reduciendo drásticamente las compras de reemplazo frecuentes y las pérdidas por tiempo de inactividad para reducir el costo total de propiedad. Nanjing Alas procesa todo el acero para matrices crítico en nuestros propios hornos de vacío, sin subcontratar nunca el trabajo básico de enfriamiento al aire libre.
P4: ¿Puede Nanjing Alas construir troqueles progresivos compatibles con mis prensas de estampado CNC actuales?
R: Sí, podemos. Nuestros ingenieros primero recopilan el modelo de su prensa, las dimensiones de la mesa de trabajo, la longitud de la carrera y el tonelaje para personalizar el tamaño del marco de la matriz, el diseño de montaje y la estructura de alimentación. Nuestros troqueles progresivos, compuestos y de una sola etapa se adaptan directamente a punzonadoras mecánicas, herrajes hidráulicos y equipos de estampado CNC, sin necesidad de realizar modificaciones en su maquinaria existente.
P5: ¿Qué tan rápido puedo obtener una cotización y un troquel personalizado terminado de Nanjing Alas?
R: Finalizamos el análisis técnico completo y emitimos una cotización formal dentro de las 24 horas posteriores a la recepción de sus dibujos y especificaciones técnicas de STEP/IGS. Los troqueles sencillos de corte y perforación de una sola etapa están listos para su envío 15 días hábiles después de la confirmación del pedido, mientras que los troqueles progresivos complejos de estaciones múltiples demoran hasta 22 días hábiles. Cada pedido se envía con registros de prueba de estampado para verificar el rendimiento antes de salir de nuestra fábrica.
