En la competitiva industria actual de fabricación de chapa metálica, la eficiencia y la flexibilidad impulsan directamente la rentabilidad. Para las empresas que trabajan con distintos espesores de materiales, los troqueles Press Brake Multi-V (también llamados bloques de troqueles de 4 vías) se han convertido en una de las mejoras más valiosas en las operaciones de doblado modernas.

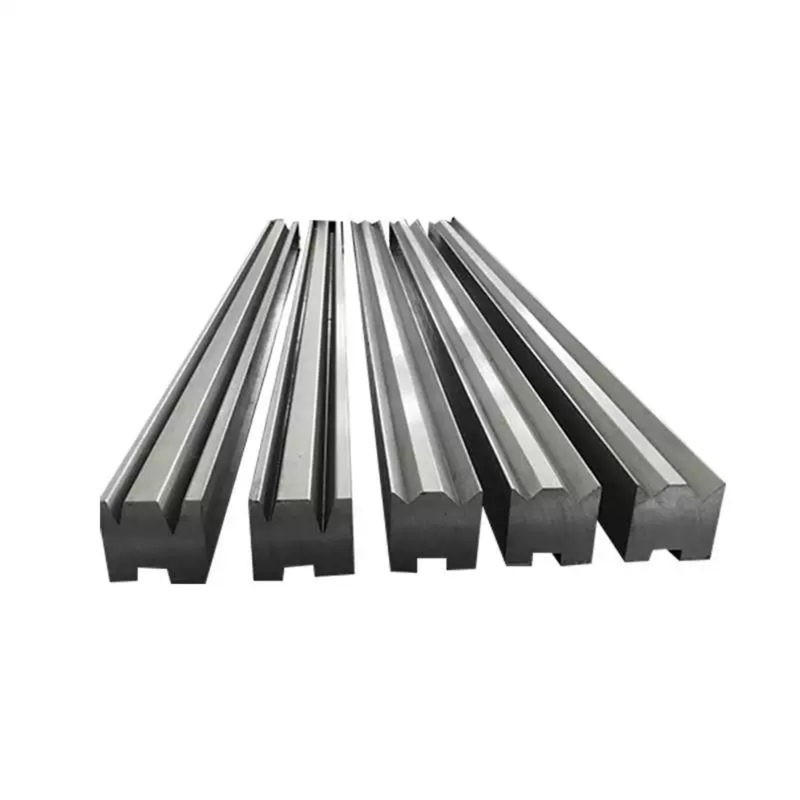

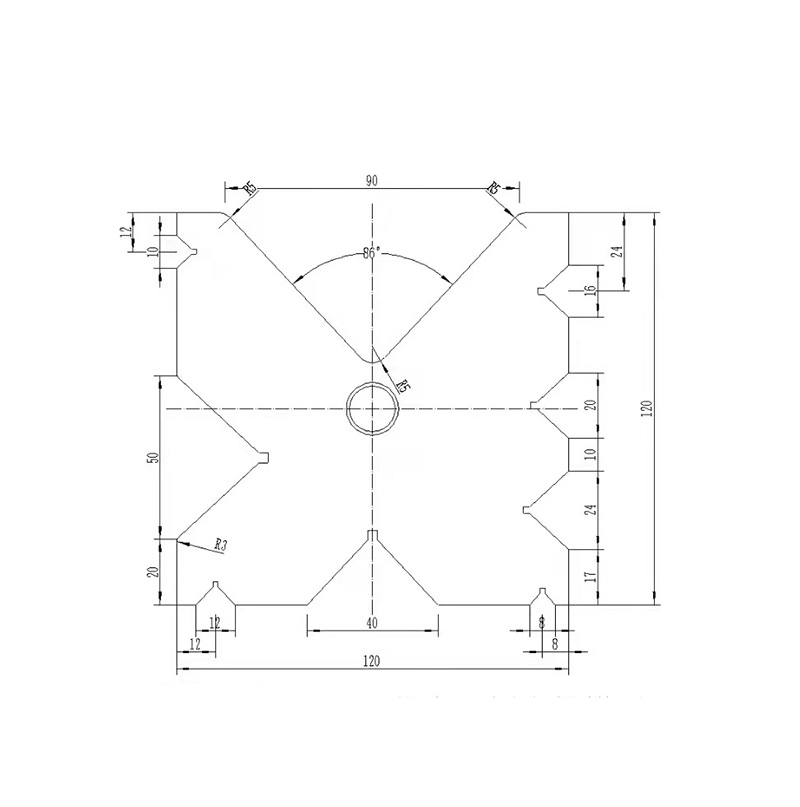

Un troquel Multi-V es un bloque de troquel inferior de alta resistencia con múltiples aberturas en V de diferentes anchos en sus cuatro lados. En lugar de reemplazar todo el troquel para diferentes trabajos de doblado, los operadores solo necesitan girar el bloque para cambiar los tamaños en V. Esto hace que V Tooling sea mucho más eficiente para talleres, fabricación general y producción de alta combinación.
La durabilidad de cualquier prensa plegadora en V depende de su capacidad para resistir la deformación bajo alta presión. Las matrices Multi-V de alta calidad están forjadas con acero de aleación de cromo-molibdeno 42CrMo, mucho más resistente que el acero convencional. Con superficies de trabajo endurecidas por inducción (HRC 47±3), estos troqueles mantienen ángulos precisos y estabilidad incluso después de miles de curvaturas en acero inoxidable y materiales de alta resistencia.

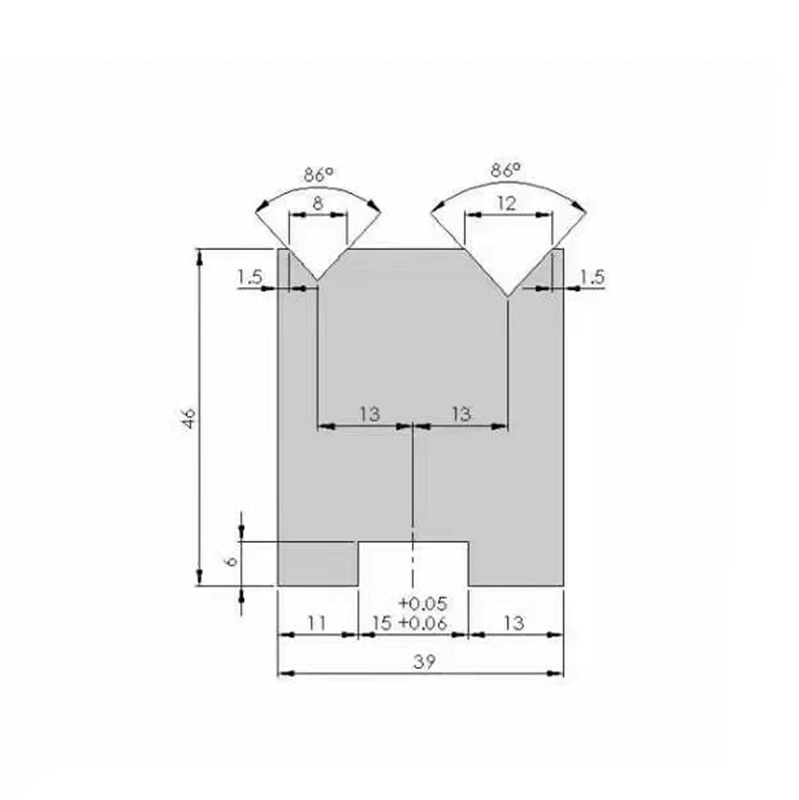

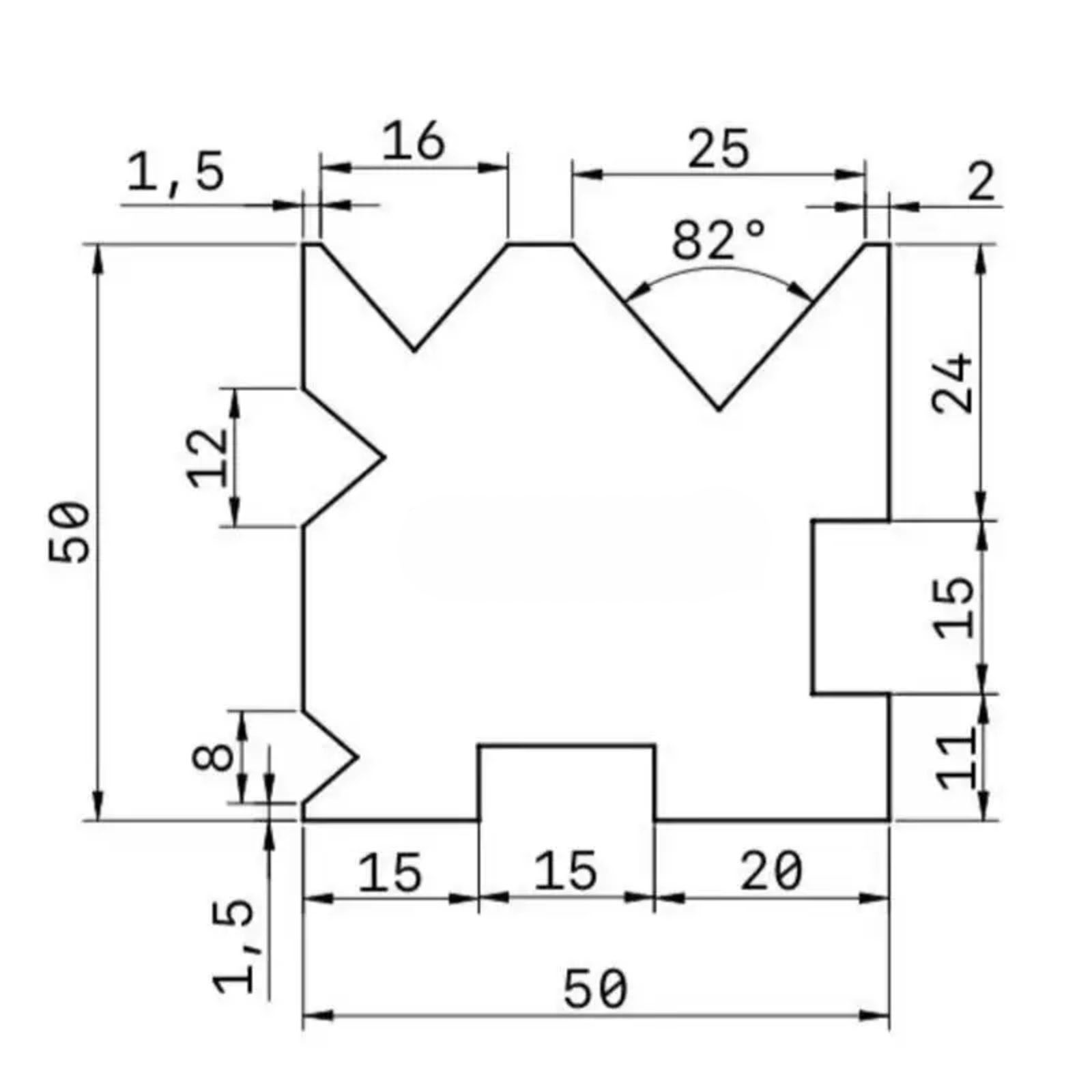

Simplemente girando el troquel, puede cambiar entre aberturas en V, como 16 mm, 22 mm, 35 mm y 50 mm. Esto reduce drásticamente el tiempo de cambio en comparación con los troqueles tradicionales de una sola V.
Un bloque Multi‑V reemplaza cuatro matrices de una sola V independientes, lo que libera espacio de almacenamiento crítico en su sala de herramientas.
Para talleres que doblan materiales desde 2 mm hasta 10 mm y más gruesos, un juego de herramientas Multi-V cubre casi todos los requisitos generales de doblado, brindando una versatilidad excepcional y valor a largo plazo.
Una ventaja clave de las herramientas premium Press Brake V Die es su radio de entrada mecanizado con precisión. Los radios suaves y endurecidos reducen la fricción, eliminan las marcas de la superficie y ofrecen radios de curvatura internos consistentes. Esto es especialmente importante para industrias como la aeroespacial, la electrónica y la de gabinetes de alta gama, donde el acabado y la precisión son importantes.
Mantenga las aberturas en V limpias de sarro y residuos para evitar el desgaste abrasivo.
Utilice lubricantes para doblar para reducir la fricción y evitar la irritación, especialmente en aluminio y acero galvanizado.
Nunca exceda el tonelaje recomendado para la apertura en V seleccionada para evitar grietas o deformaciones.
: Instalado en el control deslizante móvil de la máquina dobladora, es el componente activo que aplica presión. Su forma (recta estándar, esquina afilada, cuello de cisne, arco, etc.) determina el contorno exterior de la parte doblada de la pieza de trabajo;

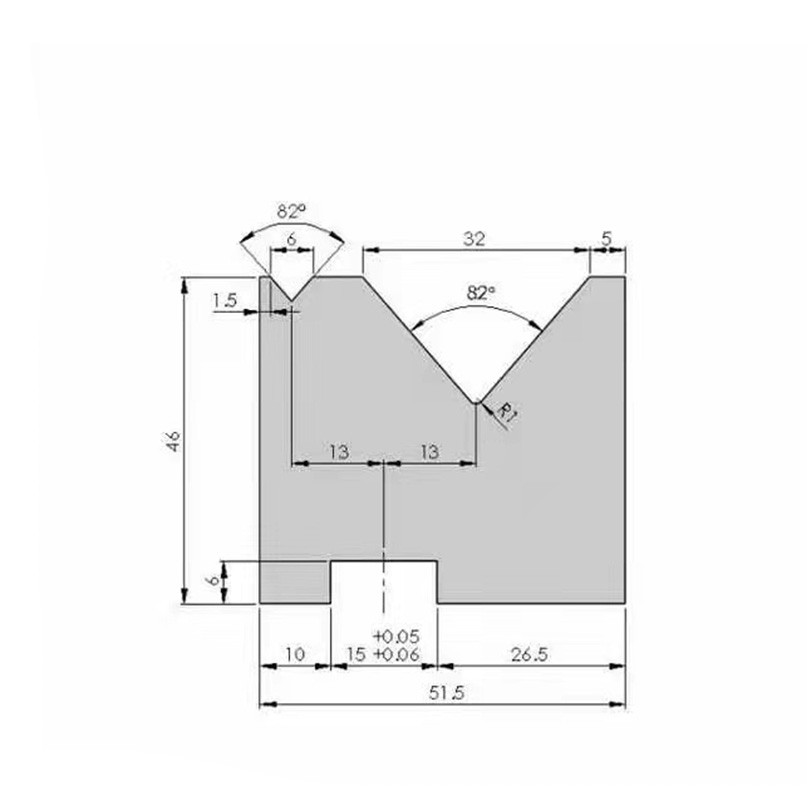

: Fijado en el banco de trabajo de la máquina dobladora, es el componente de soporte fijo, utilizando principalmente una ranura en forma de V (ranura en V) como estructura. El ancho de la ranura en V afecta directamente la fuerza de flexión, el tamaño del filete y el efecto de formación de la chapa;
: La lámina de metal se coloca en el troquel inferior y el control deslizante impulsa el troquel superior para presionar hacia abajo verticalmente. La lámina se ve obligada a adaptarse a los contornos de los troqueles superior e inferior y sufre una deformación plástica irreversible. Después de alcanzar la carrera y la presión preestablecidas, se completan el doblado y el conformado. Después del formado, el troquel superior vuelve a su posición original y se puede retirar la pieza de trabajo.
: El material principal es acero estructural de aleación (como 42CrMo), procesado mediante procesos de tratamiento térmico como templado y templado, lo que garantiza una dureza suficiente (generalmente HRC45-HRC50), capacidad de carga y resistencia al desgaste para soportar la enorme fuerza de extrusión y la fricción durante el proceso de flexión;
: De acuerdo con los diferentes requisitos de flexión de la pieza de trabajo (ángulo, forma, tamaño, espesor del material), el punzón se puede personalizar en formas especiales como arco, cuello de cisne y formas irregulares, y la matriz se puede procesar en ranuras en V de diferentes anchos (como 8 mm, 16 mm, 24 mm) o tipos de ranuras especiales;
: Las especificaciones del molde (altura, tipo de vástago, tamaño de instalación) deben ser totalmente compatibles con el sistema de sujeción, la carrera del deslizador y el tonelaje nominal de la máquina dobladora; las dimensiones de conformado deben ser consistentes con los requisitos del dibujo de la pieza de trabajo para garantizar la precisión de flexión y la tasa de aprobación;
: Los moldes de las máquinas dobladoras convencionales tienen especificaciones estándar generales (que coinciden con las marcas de máquinas dobladoras comunes como Amada, Trumpf y Wille) y se pueden comprar y usar directamente; Se pueden personalizar moldes especiales de acuerdo con las necesidades de procesamiento reales de la empresa.
: Adecuado para doblar cantos rectos convencionales, los más utilizados;
: Adecuado para flexión de ángulos pequeños o compensación de recuperación elástica, satisfaciendo las necesidades de formación de ángulos agudos de alta precisión;
: Adecuado para ranuras en forma de U y procesamiento de piezas de trabajo con canales profundos, lo que puede evitar los bordes ya doblados de la pieza de trabajo y evitar interferencias;
: Adecuado para doblar y formar arcos y esquinas redondeadas, como piezas de trabajo en forma de arco y procesamiento de esquinas redondeadas de transición;
: Personalizado según dibujos especiales de piezas de trabajo, adecuado para requisitos de doblado de formas irregulares.
: Adecuado para láminas de metal comunes, como acero con bajo contenido de carbono y acero galvanizado, y ofrece una alta rentabilidad;
: Diseño engrosado y materiales de alta dureza, adecuados para materiales difíciles de doblar como acero inoxidable y placas de aleación de alta resistencia;
: Mecanizado con precisión para evitar deformaciones, deformaciones y rayones durante el doblado de materiales delgados.
Tipo Amada/Promecam: Compatible con el sistema de sujeción de las dobladoras serie Amada;
Tipo Trumpf/Wila: Compatible con el sistema de sujeción de las dobladoras series Trumpf y Wila;
Nuevo tipo estándar: interfaz universal, adecuada para la mayoría de las máquinas dobladoras domésticas.
Seleccionar las herramientas adecuadas para la plegadora es crucial para garantizar la precisión del doblado, la eficiencia de la producción y la vida útil del troquel.
Los puntos clave para seleccionar herramientas para plegadoras son la coincidencia de las características del material, los procesos de doblado, los requisitos de la pieza de trabajo y los parámetros del equipo, ninguno de los cuales se puede prescindir. Los siguientes cinco puntos clave cubren todos los aspectos técnicos críticos de todo el proceso de selección, asegurando tanto la precisión del doblado como la vida útil del troquel. Los principiantes pueden consultarlos directamente para una selección precisa.
La selección de las herramientas de la plegadora debe primero coincidir con la resistencia a la tracción y las características de recuperación elástica del material procesado, que es el núcleo para garantizar ángulos de flexión precisos. El acero dulce común tiene una recuperación elástica mínima; al doblar a 90°, se puede utilizar un punzón de 86°~88° para compensación. El acero inoxidable y el acero de alta resistencia tienen una recuperación elástica significativa, lo que requiere un punzón de 85° o un ajuste específico del ángulo del punzón para evitar desviaciones angulares de la pieza de trabajo después de doblarla.
El espesor del material determina directamente la condición de soporte de fuerza y el efecto de flexión de la matriz. Los materiales finos, de espesor medio y grueso requieren especificaciones de troquel correspondientes para evitar daños en el troquel o defectos en la formación de la pieza de trabajo, satisfaciendo las necesidades de búsquedas de palabras clave de cola larga como 'coincidencia de espesor de material y herramientas de plegadora' en Google. El material comúnmente utilizado para las herramientas de plegadora es 42CrMo. Después del templado y el endurecimiento por inducción de la superficie, su dureza generalmente alcanza HRC 45-50. Tiene una excelente resistencia y tenacidad, lo que previene eficazmente la fractura bajo alta presión. La siguiente es su tabla comparativa de estándares internacionales.
El 'Principio 8x' es la fórmula central de la industria para la selección de troqueles de máquinas dobladoras: 'Ancho de muesca en V del troquel inferior V = 8 × espesor del material T'. Como estándar de selección óptimo en condiciones ideales, es aplicable para doblar la mayoría de placas de espesor medio (3-8 mm), lo que garantiza un doblado suave de los filetes y evita el agrietamiento de la pieza de trabajo.
No todos los materiales siguen estrictamente el Principio 8x; el ancho de la muesca en V debe ajustarse de manera flexible según el espesor del material: para placas delgadas (T<3 mm), se puede reducir a V=6T para obtener un radio de filete más pequeño; para placas gruesas (T>8 mm), es necesario aumentarlo a V=10T~12T para reducir la fuerza de flexión y evitar el estallido del troquel y el agrietamiento del lado interno de las piezas de trabajo.
Durante la selección, es imperativo asegurarse de que la matriz pueda soportar la presión de salida real de la máquina dobladora; La sobrecarga está estrictamente prohibida, ya que provocará la explosión del troquel y daños al equipo. El cálculo del tonelaje de presión debe combinar el espesor del material, la resistencia a la tracción del material y el ancho de la muesca en V del troquel inferior, y se debe seleccionar el troquel con la capacidad de carga correspondiente después de un cálculo preciso.
El tonelaje de salida real de la máquina dobladora debe ser menor que la capacidad de carga nominal de la matriz, con un cierto margen de seguridad reservado (se recomienda entre 10% y 15%). Para doblar placas gruesas y acero de alta resistencia, se deben seleccionar matrices engrosadas o matrices segmentadas para dispersar la presión de flexión y extender la vida útil de la matriz.
La forma del punzón debe coincidir perfectamente con la forma final de la pieza de trabajo para evitar interferencias o defectos de formación. Diferentes punzones corresponden a diferentes necesidades de plegado: los punzones estándar son adecuados para el doblado de reglas convencionales y tienen la aplicación más amplia; los punzones de ángulo agudo son adecuados para flexión de ángulo pequeño o compensación de recuperación elástica; Los punzones de cuello de cisne son adecuados para mecanizar ranuras en forma de U y canales profundos, ya que pueden evitar los bordes ya doblados de la pieza.
Para piezas de trabajo con formas circulares o irregulares, se deben seleccionar punzones de arco o punzones irregulares personalizados. Combinado con dibujos precisos de la pieza de trabajo, el contorno del troquel debe coincidir completamente con la pieza de trabajo para garantizar la precisión del conformado por flexión.
País/Organización estándar | Código estándar | Grado correspondiente |
China (GB) | GB/T 3077 | 42CrMo o 42CrMo4 |
Estados Unidos (AISI/ASTM) | ASTM A29 | 4140 |
Organización Internacional de Normalización (ISO) | ISO 683-1 | 42CrMo4 |
Alemania (DIN) | EN 10083 | 1,7225 (o 42CrMo4) |
Japón (JIS) | JIS G4105 | SCM440 |
Reino Unido (BS) | BS 970 | 708M40 (EN19) |
