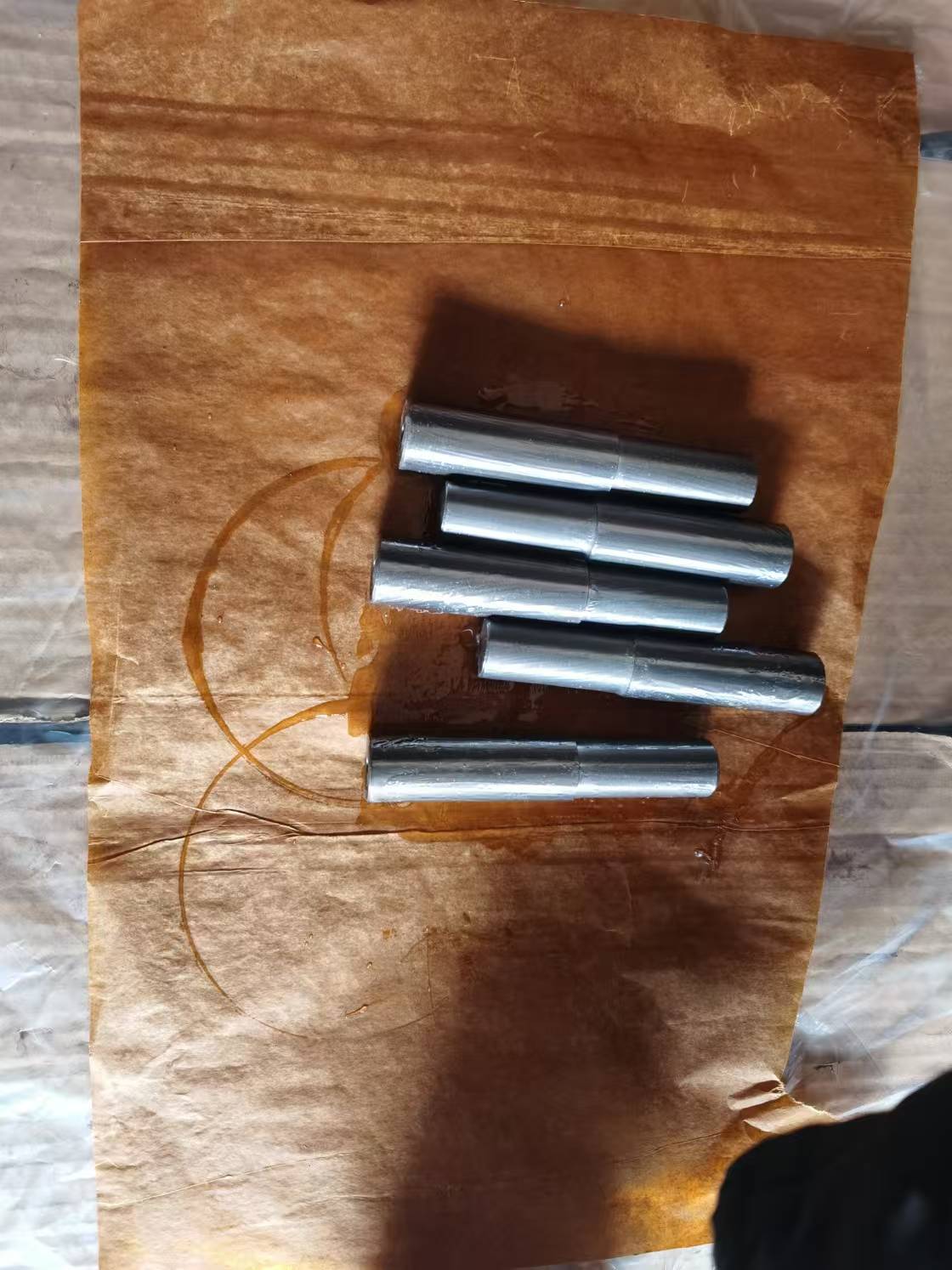

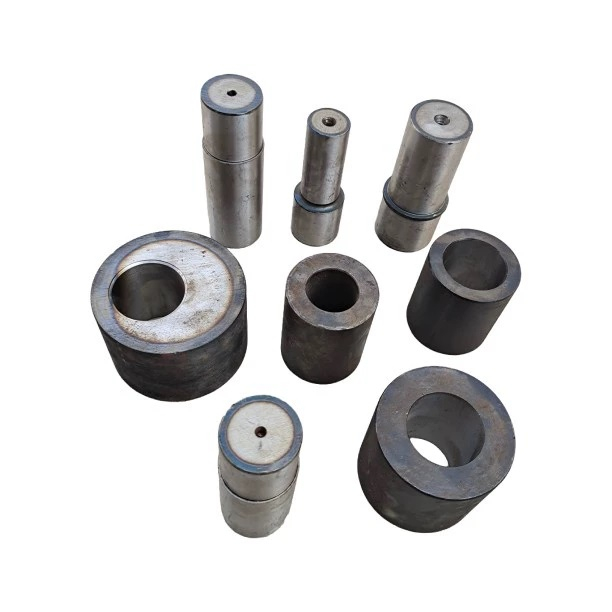

Pasadores, bujes y manguitos para máquinas dobladoras de barras de refuerzo de servicio pesado

Pasadores y bujes para máquina dobladora universal (gama completa de tamaños)

Pasadores y bujes confiables para máquinas dobladoras de barras de refuerzo para construcción

• Las obras de construcción son duras. La confiabilidad de una máquina dobladora de barras de refuerzo depende de sus piezas de pivote (pasadores y casquillos, también llamados pilotes y manguitos).

• Los pasadores y casquillos absorben toda la fuerza de las barras de refuerzo de acero de alta resistencia.

• Las piezas desgastadas provocan ángulos de flexión incorrectos y más tensión en el motor de la máquina.

Descripción general del producto

• Pasadores centrales

• Pasadores de trabajo

• Formando casquillos (mangas)

Características clave y detalles técnicos

• Gama de tamaños completo : diámetros de 20 mm a 100 mm. Funciona para diferentes espesores de barras de refuerzo y radios de curvatura 4D/5D.

• Material resistente : acero de aleación forjado 40Cr o Cr12MoV. Los pasadores y casquillos permanecen rectos y sin daños bajo un par elevado.

• Endurecimiento por inducción : Todas las piezas están tratadas al vacío. Gran resistencia al desgaste para trabajos pesados ​​de construcción.

• Ajuste preciso : rectificado con precisión para evitar que la placa central de la dobladora se tambalee.

• Personalizable : fabricamos accesorios para máquinas dobladoras de barras de refuerzo según sus necesidades.

Acerca de nuestra empresa

• Investigamos, desarrollamos, producimos y vendemos herramientas y accesorios básicos para el procesamiento de barras de refuerzo.

• Nuestros principales productos:

• Cuchillas para cortar barras de refuerzo

• Cuchillas para doblar barras de refuerzo

• Todo tipo de accesorios para máquinas de barras de refuerzo.

• Nuestros productos se adaptan a la mayoría de los equipos de procesamiento de barras de refuerzo:

• Máquinas cortadoras de barras de refuerzo

• Dobladoras de barras de refuerzo

• Máquinas enderezadoras-cortadoras

• Utilizado en: Construcción, puentes, túneles, plantas de procesamiento de barras de refuerzo, líneas de componentes prefabricados.

Detalles principales del producto

1. Cuchillas para cortar barras de refuerzo

• Tratado con temple y revenido a baja temperatura (resistente al desgaste, resistente a impactos).

• Filo finamente rectificado: Suave, sin atascos. Bueno para cortar barras de refuerzo por lotes.

• Diseño modular cuadrado: Gira 4 lados. Reduce los costos de reemplazo y mantenimiento.

2. Cuchillas para doblar barras de refuerzo

• Personalizable: coincide con el modelo de su máquina dobladora y el radio de curvatura.

• Tratamiento térmico preciso: buena resistencia a la fatiga y tamaño estable.

• Ángulo de flexión preciso: sin rebote. Dobla barras de refuerzo en múltiples ángulos. Sin astillas ni deformaciones.

3. Accesorios para máquinas de barras de refuerzo

• Máquinas de corte: portacuchillas fijas, bielas, correderas, ejes de engranajes

• Máquinas curvadoras: Ejes centrales, discos curvadores, pinzas, deflectores de posicionamiento

• Máquinas enderezadoras: Ruedas enderezadoras, ruedas de tracción, conjuntos cortadores.

• Cumple con los estándares del equipo original: alta precisión, ajuste perfecto, fácil de instalar.

• Tratamientos superficiales (carburación, temple, galvanizado): Resistente al óxido, resistente al desgaste. Prolonga la vida útil del equipo.

Nuestras ventajas

• Equipos avanzados: centros de mecanizado CNC, herramientas de prueba de dureza y precisión.

• Estricto control de calidad: inspeccione cada paso desde las materias primas hasta los productos terminados.

• Personalización no estándar: diseñe herramientas/accesorios según su equipo y necesidades.

Pines comunes que ofrecemos

• Pasador central

• Pasador de posicionamiento

• Pasador fijo

Preguntas frecuentes (FAQ)

• P : ¿Por qué las máquinas dobladoras de barras de refuerzo necesitan ejes formadores de diferentes diámetros?

  R : Diferentes diámetros de barras de refuerzo necesitan diferentes radios de curvatura. Cambiar el eje de formación garantiza ángulos correctos y protege la barra de refuerzo.

• P : ¿El acero 45# y el acero 40Cr necesitan tratamiento térmico?

  R : Sí. El tratamiento térmico resalta todas sus propiedades mecánicas.

I. Por qué es importante la dureza del tratamiento térmico (HRC) para los pasadores de máquinas dobladoras

• Los pasadores son piezas centrales que soportan carga. Requieren presión radial, torsión y fricción repetida.

• La dureza afecta directamente la vida útil, la estabilidad y la seguridad.

• Los pasadores con poca dureza fallan rápidamente, provocando averías en el equipo o accidentes.

Funciones clave de la dureza adecuada

• Resistencia al desgaste : Previene el desgaste rápido y la deformación.

• Los pasadores tocan las barras de refuerzo y los discos de flexión. Un HRC bajo provoca desgaste, abolladuras y ángulos incorrectos.

• Pines calificados: Superficie HRC45~55 (superficie del núcleo hasta HRC58~62).

• Resistencia a la compresión/torsión : Previene la fractura.

• Los pasadores soportan una gran presión y una ligera torsión al doblarse.

• La baja dureza provoca deformación; La mala dureza-tenacidad provoca fracturas frágiles.

• Pasadores templados (HRC45~55): Fuertes y resistentes. Sin atascos ni barras de refuerzo voladoras.

• Menores costos de mantenimiento : los pasadores calificados se desgastan lentamente. Menos reemplazo, menos tiempo de inactividad. Ahorra dinero y mantiene el trabajo encaminado.

II. Parámetros de dibujo para pasadores de máquina dobladora de formas especiales personalizados

1. Dimensiones externas básicas (tolerancias requeridas)

• Cada sección: Diámetro + tolerancia (p. ej., h6/h7 para secciones coincidentes, f8 para secciones no coincidentes) + longitud + tolerancia.

• Piezas con formas especiales: ancho/profundidad del chavetero, ángulo/longitud del cono. No marque claramente ningún ángulo de transición.

• Extremos: Cabeza plana/redonda/avellanada. Marque el radio esférico (cabeza redonda) o la profundidad/diámetro avellanado (cabeza avellanada).

2. Requisitos de proceso y tratamiento térmico

• Especifique el proceso de tratamiento térmico (p. ej., revenido, endurecimiento superficial + revenido) + dureza (p. ej., HRC general de 45 a 50, HRC de superficie de 58 a 62). Marque dónde probar la dureza.

3. Requisitos materiales

• Materiales recomendados: acero 45#, 40Cr (mejor para pasadores de formas especiales de alta resistencia).

Consejos de uso y mantenimiento

• Lubricación diaria : Utilice grasa de litio de alta resistencia en los bujes para eliminar el polvo y la arena.

• Verifique si hay rayaduras : reemplace los pasadores con ranuras profundas de inmediato para evitar dañar el brazo doblador.

• Tamaño correcto : el diámetro interior del buje debe coincidir perfectamente con el pasador. Un espacio de 0,5 mm puede provocar fallos graves con un par elevado.
