La guía definitiva para seleccionar troqueles de prensa plegadora para curvaturas perfectas

Introducción

Troqueles para prensa plegadora: conceptos básicos y piezas principales

• Punzón (troquel superior)

• Morir (morir inferior)

• Fabricación de maquinaria

• Fabricación de chapa

• producción de hardware

• Fabricación de gabinetes y cerramientos.

Componentes principales y cómo funcionan

Troquel superior (punzón)

Troquel inferior

Principio de funcionamiento

1. Coloque la chapa en el troquel inferior.

2. El ariete mueve el troquel superior hacia abajo, presionando el metal para darle la forma de ambos troqueles.

3. Una vez que se alcanza la presión y el movimiento correctos, se realiza la flexión.

4. El troquel superior vuelve a subir y puedes sacar la pieza terminada.

Características clave de las matrices plegadoras

Material y endurecimiento (ventaja 42CrMo)

• Utilizamos acero de aleación 42CrMo (42CrMo4): equilibra bien la dureza y la durabilidad.

• Puede soportar alta presión y fricción sin romperse ni doblarse.

• Nuestros troqueles pasan por un endurecimiento total por inducción, alcanzando una dureza HRC 48-52.

• Este endurecimiento protege la ranura en V del desgaste o daño bajo presión intensa, lo que reduce la necesidad de reemplazos frecuentes.

Troqueles de V simple versus V múltiples

Troqueles de una sola V

• Lo mejor para máquinas CNC con sujeción automática.

• Alta precisión y fácil de cambiar, ahorrando tiempo de configuración.

• Ideal para producción precisa y de gran volumen.

Bloques de troqueles Multi-V

• Bueno para máquinas manuales o hidráulicas.

• Un bloque tiene múltiples ranuras en V de diferentes anchos.

• No es necesario cambiar las herramientas con frecuencia: perfecto para lotes pequeños o trabajos mixtos.

Personalización y compatibilidad

• Los punzones se pueden fabricar a medida (redondeados, de cuello de cisne, irregulares) para satisfacer sus necesidades.

• Los troqueles inferiores pueden tener diferentes anchos de ranura en V (8 mm, 16 mm, 24 mm) o formas especiales.

• Los troqueles deben adaptarse al sistema de sujeción, al movimiento del ariete y a la capacidad de presión de su máquina para evitar problemas de instalación.

Normalización

• Los troqueles estándar se adaptan a las principales marcas de máquinas (Amada, Trumpf, Wila) y se pueden comprar y utilizar de inmediato.

• Se pueden fabricar troqueles especiales a medida para sus necesidades específicas.

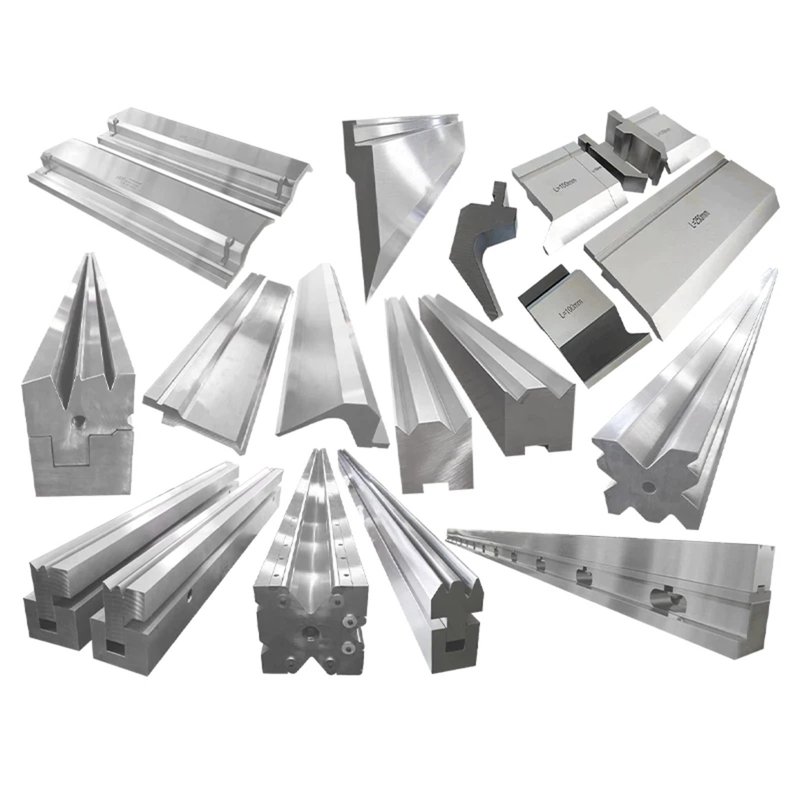

Tipos comunes de troqueles plegadores

Formando forma

• Troquel recto estándar : Para curvaturas rectas regulares (el más común).

• Troquel de ángulo agudo : Para ángulos pequeños o fijación de recuperación elástica (alta precisión).

• Troquel Cuello de Cisne : Para piezas en forma de U o profundas (evita golpear bordes ya doblados).

• Radius Die : Para curvas redondeadas (partes curvas o transiciones suaves).

• Troquel personalizado irregular : hecho para formas únicas y no estándar (a partir de sus dibujos).

Por aplicación

• Troqueles estándar : Para metales comunes (acero dulce, acero galvanizado): buena relación calidad-precio.

• Troqueles de acero de alta resistencia : reforzados y duros, para acero inoxidable o aleaciones resistentes.

• Troqueles de material fino : fabricados con precisión para evitar que el metal fino se deforme, doble o raye.

Por interfaz de instalación

• Tipo Amada / Promecam : Se adapta a máquinas Amada.

• Tipo Trumpf/Wila : Se adapta a máquinas Trumpf y Wila.

• Nuevo tipo estándar : Universal: se adapta a la mayoría de las máquinas domésticas.

Cómo elegir las matrices de plegadora adecuadas

1. Combina tu material

• Acero dulce: recuperación elástica baja: use un punzón de 86°–88° para curvas de 90°.

• Acero inoxidable/acero de alta resistencia: Alto retorno elástico: utilice un punzón de 85° o ajuste el ángulo.

• Los troqueles 42CrMo funcionan con la mayoría de los materiales, lo que reduce la necesidad de múltiples juegos de troqueles.

2. La regla de 8× (tamaño de apertura en V)

• Para la mayoría del acero dulce: ancho de abertura en V = 8 × espesor del material (V = 8T).

• Esto asegura curvaturas suaves y evita grietas.

• Ajustes:

• Metal fino (T < 3 mm): utilice V = 6T para curvas más pequeñas.

• Metal grueso (T ＞ 8 mm): use V = 10T–12T para reducir la presión y evitar daños al troquel.

3. Matrices seccionalizadas para curvaturas complejas

• Para piezas irregulares o de longitud personalizada, utilice troqueles seccionales (segmentos de 10 mm, 20 mm y 100 mm).

• Los segmentos son precisos (±0,01 mm) y se pueden combinar para crear cualquier longitud.

• Ahorra dinero: reemplaza solo los segmentos dañados, no todo el troquel.

4. Límites de presión y tonelaje

• Calcule la presión de flexión en función del espesor, la resistencia y el ancho de V del material.

• No exceda el límite de presión del troquel; deje un margen de seguridad del 10 % al 15 %.

• Para materiales gruesos/resistentes: utilice matrices reforzadas o seccionales para distribuir la presión.

5. Elija la forma de punzón adecuada

• Estándar: Para curvas regulares.

• Ángulo agudo: Para ángulos pequeños o recuperación elástica.

• Cuello de cisne: Para cajas o formas de U profundas.

• Redondeado/personalizado: Para piezas curvas o únicas.

6. Verifique la compatibilidad de la máquina

• Elija el tipo de titular adecuado (Amada, Trumpf/Wila, New Standard).

• Asegúrese de que la altura del troquel se ajuste al movimiento del ariete de la máquina y a la apertura de la mesa de trabajo.

Consejos de selección importantes

• Tenga en cuenta la recuperación elástica del material para evitar ángulos incorrectos y desperdicios.

• Siga la regla de 8× y ajuste el grosor del material para evitar daños.

• Comprueba que el troquel se adapta a tu máquina para evitar problemas de instalación.

• Priorice el material 42CrMo y el endurecimiento por inducción total para una mayor vida útil del troquel.

Conclusión
