Si está cortando acero inoxidable con una cizalla de guillotina, ya conoce el dolor: las hojas estándar simplemente no duran.
En Nanjing Alas , diseñamos hojas de corte de alta resistencia a partir de cinco aceros para herramientas probados: H13, LD, DC53, D2 y Cr12MoV (SKD11) . En lugar de forzar una sola hoja más allá de sus límites estructurales, ajustamos con precisión cada grado de acero a un rango de espesor específico. ¿El resultado? Máxima vida útil de la hoja, cortes más limpios y tiempo de inactividad mínimo.
Todas las hojas de Nanjing Alas se someten a un tratamiento térmico al vacío avanzado y un templado de precisión para lograr un equilibrio óptimo de HRC 50–62 . Diseñamos para que la dureza del mundo real coincida con la carga de impacto real, no solo inflar los números de dureza para una hoja de especificaciones. Fabricadas para soportar el intenso empuje lateral y las fuerzas de endurecimiento que el acero inoxidable ejerce sobre el filo, nuestras hojas son totalmente compatibles con Amada, Cincinnati, Peddinghaus y la mayoría de las principales marcas de cizallas.
Guía de rango de trabajo y espesor recomendados
Para garantizar una larga vida útil y un mantenimiento predecible, Nanjing Alas optimiza cada uno de nuestros cinco grados de cuchillas para lograr un rango de trabajo cómodo y confiable, sin llevar nunca los materiales a sus límites teóricos. La siguiente tabla asigna cada material a sus rangos de espesor recomendados de acero inoxidable y acero dulce, lo que le ayuda a elegir el equilibrio perfecto entre rendimiento y retorno de la inversión.
¿Por qué el material de la hoja es tan importante para el acero inoxidable?
El acero inoxidable no se corta como el acero dulce y cuanto más gruesa es la placa, más castiga la hoja equivocada.
En placas de más de 10 mm , cada golpe es una carga de impacto: consiga una hoja que sea demasiado dura y se astilla, a veces en menos de 1500 cortes.
En las láminas de rango medio (3–10 mm) , te enfrentas tanto al desgaste como a los golpes, por lo que el equilibrio lo es todo.
En láminas delgadas de menos de 3 mm , el borde solo necesita permanecer afilado, y una hoja suave se desafilará lo suficientemente rápido como para volver a afilarla cada dos semanas.
Elija el material adecuado para el grosor que realmente utilizará e inmediatamente verá:
Es realmente así de simple.
'Lo vemos todo el tiempo: los talleres compran la hoja más dura que pueden encontrar, la colocan sobre todo y luego se preguntan por qué se astilla en una placa gruesa. No necesita la 'mejor' hoja. Necesita la hoja adecuada para lo que está cortando .'—Ingeniero metalúrgico sénior, Nanjing Alas Machinery
¿Cuál es el rango de trabajo recomendado para cada material de hoja?
No citamos espesores teóricos máximos; esos números se ven bien en una hoja de datos, pero matan la vida útil de la hoja en la producción real.
La siguiente tabla muestra el rango de trabajo recomendado para cada material: permanezca dentro de estas bandas y obtendrá una vida útil larga y constante con un mantenimiento normal.
Tabla de rango de trabajo recomendado
| Grado del material | Equivalentes estándar | Dureza (HRC) | Espesor recomendado de acero inoxidable | Espesor recomendado de acero al carbono suave | El más adecuado para |
| H13 | GB 4Cr5MoSiV1/JIS SKD61 | 50–55 | 10 mm a 20 mm | 12 mm a 25 mm+ | Centros de servicio de acero de servicio pesado, fabricación de placas pesadas y cizallas hidráulicas de alto impacto. |
| LD | GB7Cr7Mo2V2Si | 58–62 | 5 mm a 10 mm | 6 mm a 12 mm | Producción de placas de alto rendimiento y espesor medio con un equilibrio óptimo entre resistencia al desgaste y a los golpes. |
| DC53 | JIS DC53 (Daido) | 60–62 | 3 mm a 6 mm | 4 mm a 8 mm | Corte pesado de alta precisión, líneas de automatización continuas de largo plazo y requisitos de bordes limpios y sin rebabas. |
| D2 | GB Cr12Mo1V1/ASTM D2 | 58–62 | 1,5 mm a 4 mm | 2 mm a 6 mm | Talleres metálicos estándar que procesan láminas de ligeras a medianas con una resistencia al desgaste superior. |
| Cr12MoV/SKD11 | GB Cr12MoV / JIS SKD11 | 58–60 | Menos de 2 mm | Menos de 4 mm | Cizalla general de gran volumen de láminas finas, que ofrece la solución más rentable para materiales estándar. |
¿Cómo afecta el tratamiento térmico al vacío la vida útil de la hoja en el mundo real?
El tratamiento térmico es donde la hoja realmente obtiene sus propiedades, y también es donde muchos fabricantes baratos toman atajos.
Cada pala que fabricamos pasa por un ciclo de vacío completo:
Precalentar a 850°C
Austenitizar a 1020-1050 °C al vacío
Enfriamiento con gas a alta presión
Doble temple a 500–560°C
¿Qué significa eso para ti?
Consistencia de dureza : ±1 HRC en toda la hoja, sin núcleo blando que se doble bajo carga
Baja distorsión : menos de 0,02 mm por metro, por lo que la separación entre cuchillas permanece donde la hayas configurado.
Resistencia al agrietamiento : la tensión residual de compresión en la superficie combate la iniciación de grietas
DC53 es especialmente bueno aquí : su distorsión después del tratamiento térmico es aproximadamente un tercio de lo que se obtiene con SKD11, por lo que necesita menos pulido posterior al tratamiento y mantiene mejor sus dimensiones.
¿Qué espacio entre hojas debo utilizar para mi grosor?
La separación de la hoja es el único ajuste que realmente se puede ajustar en el suelo y marca una gran diferencia tanto en la calidad del corte como en la vida útil de la hoja.
Regla general para acero inoxidable: establezca la holgura de la hoja entre el 8 % y el 12 % del espesor del material.
El acero inoxidable tiene una alta resistencia a la tracción y se endurece fácilmente, por lo que necesita un espacio más amplio que el acero dulce. Si lo hace mal, astillará la hoja o producirá rebabas inutilizables.
Inoxidable fino (menos de 2 mm) → Cr12MoV / SKD11
Espacio recomendado: 0,08 – 0,16 mm
Demasiado ancho → rebabas pesadas, borde roto
Demasiado estrecho → bordes rozan, calor excesivo, embotamiento rápido
Hoja de rango medio (3 – 6 mm) → DC53
Espacio recomendado: 0,24 – 0,72 mm
Placa inoxidable gruesa (10 – 20 mm) → Acero resistente al desgaste de alta tenacidad (LD o similar)
Espacio recomendado: 1,0 – 2,4 mm
Un espacio más amplio se adapta a una mayor deformación del material.
Previene el desconchado de las esquinas: el modo de falla número uno en placas gruesas
Requiere material de hoja de alta tenacidad para soportar la carga de impacto.

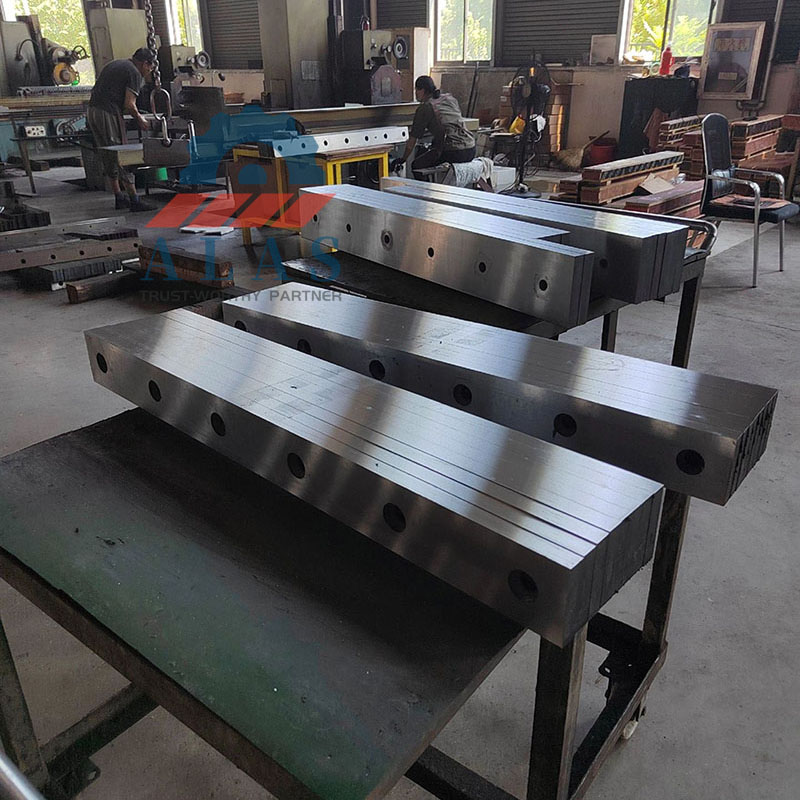

Todas nuestras hojas están rectificadas con una planitud de ±0,01 mm y una tolerancia de espesor de ±0,005 mm, por lo que realmente puede alcanzar el espacio que busca en toda la longitud de la hoja.
¿Cómo elijo el disco adecuado para lo que ejecuto?
Comience con el grosor que más corta: esa es su base. Si ejecuta una mezcla, elija la hoja que cubra su volumen más alto y acepte una vida útil un poco más corta para los valores atípicos. O almacene dos juegos y cámbielos por material. Tu decides.
Placa gruesa (inoxidable de 10 a 20 mm) / cizalla hidráulica grande
El molibdeno y el vanadio le confieren una gran resistencia a la fatiga térmica y dureza: soporta el impacto de placas pesadas sin astillarse. Este es el caballo de batalla para los centros de servicio de acero y talleres de chapa pesada que procesan acero dulce de 12 a 25 mm+ y acero inoxidable de 10 a 20 mm.
Placa de espesor medio (inoxidable de 5 a 10 mm) / producción equilibrada
LD en HRC 58–62 es su mejor opción
Tiene el mejor equilibrio entre resistencia al desgaste y a los golpes para esta gama. El alto contenido de vanadio (1,8–2,2%) refina la estructura del grano para que resista el desconchado, mientras que el 58–62 HRC mantiene una ventaja en los recorridos de volumen.
Precisión de rango medio (acero inoxidable de 3 a 6 mm) / líneas automatizadas
Aumente a DC53 en HRC 60–62
Esta es la opción premium para tiradas de producción largas donde se necesitan cortes limpios y consistentes de principio a fin. Es más duro que SKD11, más resistente que SKD11 y se distorsiona mucho menos en el tratamiento térmico, por lo que la separación se mantiene precisa y la calidad del corte no varía.
Chapa ligera a media (inoxidable de 1,5 a 4 mm) / taller general
D2 en HRC 58–62 es la opción sólida
El alto contenido de cromo (11,5–13,5%) le confiere una gran resistencia al desgaste para trabajos generales de taller en acero dulce de 2 a 6 mm y acero inoxidable de 1,5 a 4 mm.
Chapa fina (menos de 2 mm inoxidable) / gran volumen
Cr12MoV/SKD11 a HRC 58–60 le ofrece la mejor relación calidad-precio
Es confiable en acero dulce de menos de 4 mm y en acero inoxidable de menos de 2 mm, y es la opción más rentable para los talleres que trabajan principalmente con materiales delgados estándar.
¿Realmente vale la pena el costo de actualizar al Blade adecuado?
Respuesta corta: sí, si está ejecutando algún tipo de volumen.
Aquí están las verdaderas matemáticas, no la versión de marketing.
Digamos que está cortando una placa de acero inoxidable de 12 mm con una hoja D2 de uso general. Es posible que obtenga 1500 cortes antes de que se astille, a $400 por hoja**; eso es aproximadamente **$0,27 por corte solo en el costo de la hoja.
Cambie por una hoja H13 de alta resistencia a $500** y obtendrá **4000–5000 cortes**, lo que reducirá su costo por corte a **$0,10–0,13.
Esto supone un ahorro directo del 50 % al 60 % , incluso antes de contar el tiempo de inactividad.
Cada cambio de hoja en una cizalla pesada tarda entre 45 y 90 minutos, y si la tarifa de su taller es de entre 200 y 400 dólares la hora, ese tiempo de inactividad se acumula rápidamente.
Luego está la precisión: utilizar la hoja adaptada correctamente reduce las tasas de rechazo de piezas y de desecho de bordes de un frustrante 2-3 % a menos del 0,5 %.
Con más de 80 toneladas al mes de acero inoxidable caro, eso es dinero real.
Para la mayoría de los centros de servicio con los que trabajamos, la recuperación de la inversión de los discos compatibles es de sólo 2 o 3 meses.
Preguntas frecuentes
P: ¿Cuánto tiempo duran realmente las hojas en producción?
R: Los números a continuación son valores de referencia para acero inoxidable 304 en una cizalla hidráulica en buen estado con espacio y lubricación adecuados. Los resultados del mundo real pueden variar: factores como la calidad del material, la holgura de la hoja, la lubricación, la calidad del tratamiento térmico y el tipo de máquina pueden reducir la vida útil un 30 % o hasta un 50 % más.
| Grosor del material | (acero inoxidable 304) | Cortes de referencia entre afilados |
| H13 | 12mm | 4.000–5.000 |
| LD | 8 milímetros | 5.000–7.000 |
| DC53 | 5mm | 6.000–8.000 |
| D2 | 3 milímetros | 8.000–10.000 |
| Cr12MoV/SKD11 | 1,5 milímetros | 10 000 a 12 000 |
¿Qué afecta más la vida útil de la hoja?
1. Grado de acero inoxidable
Acero inoxidable austenítico 304/316 (alto endurecimiento por trabajo, pegajoso) → la vida útil tiende hacia el extremo inferior del rango
430/410 inoxidable martensítico/ferrítico → desgaste más lento, la vida útil puede alcanzar o exceder el extremo superior
2. Espacio libre de la hoja (ángulo libre lateral)
Recomendado para acero inoxidable: 8–12 % del espesor de la placa
Demasiado pequeño → calor excesivo + cizallamiento secundario, la vida cae bruscamente
Demasiado grande → material que se rompe + formación de rebabas, el borde se desafila más rápido
3. Lubricación y temperatura de corte
El uso de refrigerante o aceite de corte reduce el 'desgaste del adhesivo de microsoldadura' entre el acero inoxidable y el borde de la hoja.
Una buena lubricación puede prolongar la vida útil de la hoja entre un 20 % y un 40 %
4. Calidad del tratamiento térmico
DC53 con tratamiento criogénico profundo → mejor resistencia al desgaste, vida más larga
SKD11 que realmente alcanza HRC 58–60 de manera consistente → funciona como se esperaba
Tratamiento térmico deficiente (puntos blandos, dureza desigual) → la vida útil se puede reducir a la mitad
5. Rigidez de la máquina y velocidad de corte
P: ¿Qué pasa si uso una hoja fuera de su rango recomendado?
Pase una hoja de hoja delgada como Cr12MoV sobre una placa gruesa y se astillará o agrietará por el impacto. Utilice una hoja de placa gruesa como la H13 sobre una hoja delgada y se desafilará rápidamente porque el borde no es lo suficientemente duro para mantener el filo.
De cualquier manera, reemplazará las cuchillas con más frecuencia y obtendrá cortes peores. Cumplir con la autonomía es la forma más económica de operar.
P: DC53 frente a SKD11: ¿cuál necesito realmente?
R: DC53 es básicamente un SKD11 mejor.
Es aproximadamente el doble de resistente, se desgasta un 30% más lento y se distorsiona mucho menos con el tratamiento térmico. Para el rango de 3 a 6 mm, eso significa menos fallas por astillas y recorridos más largos entre afilados.
Si está en una línea automatizada o simplemente odia cambiar las cuchillas, DC53 vale la pena. Si tiene un taller pequeño y trabaja con poco volumen, SKD11 hará bien el trabajo.
P: ¿Estas hojas se ajustarán a mi cizalla Amada/Peddinghaus/Cincinnati?
R: Sí. Fabricamos hojas personalizadas para las principales marcas: Amada, Cincinnati, Komatsu, Peddinghaus, lo que sea.
Envíenos sus dibujos OEM o una hoja de muestra y la igualaremos.
P: ¿Cuánto tiempo lleva obtener hojas personalizadas?
R: Los tamaños estándar de los cinco materiales suelen estar en stock y se envían en un plazo de 3 a 5 días hábiles.
Las hojas personalizadas hechas según sus dibujos demoran entre 15 y 20 días hábiles, incluido el forjado, el tratamiento térmico al vacío y el rectificado de precisión.
P: ¿Cómo obtengo una cotización para mi cizalla?
R: Simplemente envíenos la marca y modelo de su máquina, además del dibujo o las dimensiones de su hoja actual, a través del formulario de contacto a continuación.
Nuestro equipo de ingeniería lo revisará y le enviará un presupuesto personalizado en un plazo de 24 horas. También le recomendaremos el mejor material para lo que realmente está cortando: sin ventas adicionales, solo lo que funciona.
Si está cansado de quemar hojas de acero inoxidable y quiere algo que realmente dure, podemos ayudarlo.
Nanjing Alas fabrica hojas de guillotina de alta resistencia en cinco aceros para herramientas probados , cada uno optimizado para su propio rango de espesor con tratamiento térmico al vacío y rectificado de precisión. Realizamos envíos a todo el mundo, ofrecemos soporte técnico completo y podemos fabricar hojas personalizadas según las especificaciones exactas de su máquina.
