¿Qué es el troquel de estampación y punzonado?

Los troqueles de estampado son el equipo principal en los procesos de estampado. Son troqueles especializados que aplican fuerza externa a láminas, tiras, tubos, etc., metálicos o no metálicos, utilizando la presión de una prensa, provocando la deformación o separación plástica para obtener piezas estampadas con formas, dimensiones y propiedades específicas. Son herramientas especializadas de alta precisión y alta eficiencia ampliamente utilizadas en industrias manufactureras como la automotriz, los electrodomésticos, la electrónica y la aeroespacial.

I. Principio de funcionamiento básico de las matrices de estampado

Los troqueles de estampado suelen consistir en un troquel superior y un troquel inferior, montados en la corredera y la mesa de trabajo de una prensa.

La pieza en bruto se introduce en el área de trabajo entre los troqueles superior e inferior; La prensa empuja el troquel superior hacia abajo, cerrándolo con el troquel inferior; Los componentes centrales de la matriz, como el punzón y la matriz, aplican presión a la pieza en bruto, provocando separación (p. ej., corte, punzonado) o deformación plástica (p. ej., flexión, estiramiento, reborde); La prensa hace retroceder el troquel superior, eliminando la pieza estampada formada o el desperdicio, completando un ciclo de estampado.

II. Clasificaciones principales de troqueles de estampado

1. Clasificación por Tipo de Proceso de Estampación

Troqueles de corte: separe el bloque a lo largo de un contorno cerrado; dividido en troqueles de corte y troqueles de punzonado. Se utiliza para tapar placas de acero, perforar piezas y fabricar juntas.

Troqueles para doblar: doble el espacio en blanco en un ángulo o forma específica. Se utiliza para doblar piezas, piezas en forma de U y formar ángulos de acero.

Troqueles de dibujo: estire los espacios en blanco planos en partes huecas abiertas. Se utiliza para tanques de combustible de automóviles, vasos de agua de acero inoxidable y carcasas de electrodomésticos.

Troqueles de conformación: Provocan una deformación plástica localizada de la pieza en bruto para obtener una forma específica. Se utiliza para prensar patrones, rebordear, abultar y estrechar.

Troqueles compuestos: complete dos o más procesos en un solo golpe de estampado. Simultáneamente complete el corte + punzonado, doblado + trefilado.

Troqueles progresivos (troqueles continuos): la pieza en bruto se alimenta secuencialmente a lo largo del troquel, completando continuamente múltiples procesos en múltiples estaciones. Se utiliza para la producción eficiente de grandes lotes de piezas pequeñas (como terminales y resortes).

2. Clasificación por método rector:

Troquel sin guía: estructura simple, bajo costo, pero poca precisión; Adecuado para producción de lotes pequeños y de baja precisión.

Troquel de placa guía: se basa en placas guía como guía; precisión moderada; Adecuado para piezas estampadas de tamaño pequeño y mediano.

Troquel de pilar guía: guiado por pilares guía y manguitos guía; alta precisión, larga vida útil; actualmente el tipo más utilizado; Adecuado para producción de gran volumen y alta precisión.

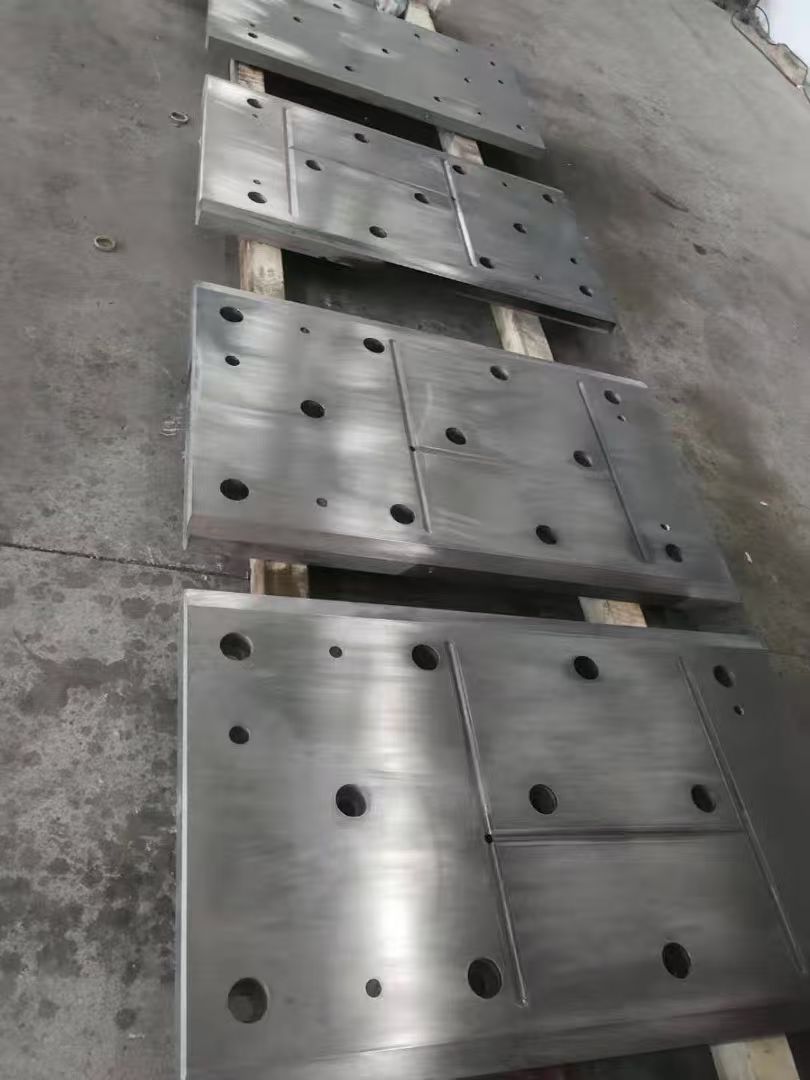

III. Componentes principales de los troqueles de estampado Un juego completo de troqueles de estampado comprende múltiples componentes funcionales, clasificados principalmente de la siguiente manera:

Componentes de trabajo:** Estos entran en contacto directamente con la pieza de trabajo y realizan el conformado, como el punzón (troquel macho, la parte sobresaliente que deforma o separa la pieza de trabajo) y el troquel (troquel hembra, la parte empotrada que coopera con el punzón para completar el conformado);

Componentes de posicionamiento:** Estos aseguran la posición precisa de la pieza o pieza de trabajo dentro del troquel, como pasadores de tope, placas guía y pasadores de posicionamiento;

Componentes guía:** Garantizan una alineación precisa de los troqueles superior e inferior, como pilares guía, manguitos guía y placas guía;

Componentes de descarga y expulsión:** Retiran la pieza de trabajo o el desperdicio del troquel después del estampado, como placas extractoras, pasadores expulsores y resortes;

Componentes de fijación:** Estos fijan e instalan los diversos componentes del troquel en la prensa, como el soporte del troquel superior, el soporte del troquel inferior, la placa de fijación y la placa de presión.
