Troqueles de freno de chapa estándar y personalizados: directo de fábrica
Las matrices de freno de chapa ALAS son herramientas de conformado de precisión mecanizadas a partir de acero de aleación 42CrMo (AISI 4140), con bordes de trabajo endurecidos por inducción que alcanzan HRC 47–52 y superficie rectificada con una tolerancia de ±0,02 mm. Ofrecen más de 500 000 ciclos de plegado bajo carga nominal, más del doble de la vida útil promedio de las herramientas estándar del mercado.
¿Qué es una matriz de freno de chapa metálica?
Una matriz de freno de chapa es la herramienta de formación montada en una prensa plegadora. Consta de un punzón superior (unido al ariete) y un troquel en V inferior (fijado a la bancada). Cuando el ariete desciende, el punzón fuerza la hoja hacia la ranura en V, creando una curvatura permanente.
Los juegos segmentados están disponibles como una combinación completa; por ejemplo, un juego estándar de 835 mm dividido en 10, 15, 20, 40, 50, 100, 200, 300 mm, más secciones de cuello de cisne de 2×100 mm. Esto le permite ensamblar diferentes longitudes para distintos anchos de piezas de trabajo sin tener que comprar piezas individuales de tamaños impares.
Aplicaciones comunes : fabricación de maquinaria, fabricación de chapa metálica, producción de hardware y líneas de armarios eléctricos.
¿Qué calidad de acero utiliza ALAS y por qué?
Las herramientas ALAS se fabrican a partir de 42CrMo (equivalente a AISI 4140, SCM440 y 1.7225). Esta aleación de cromo-molibdeno ofrece una alta resistencia a la tracción (≥1080 MPa) y límite elástico (≥930 MPa) al tiempo que mantiene la tenacidad del núcleo que previene fallas catastróficas bajo cargas de impacto.
| Propiedad | Herramientas ALAS 42CrMo | Mercado estándar 42CrMo |
| Grado del material | 42CrMo (AISI 4140) | 42CrMo/42CrMo4 |
| Tratamiento térmico | Endurecimiento por inducción dirigido en los bordes de trabajo | Templado y revenido convencional (cuerpo entero) |
| Dureza del borde de trabajo | HRC 47–52 (templado por láser hasta HRC 60 bajo pedido) | HRC 28–32 (básico a nivel similar) |
| Tolerancia de superficie | ±0,02 mm (tierra de precisión) | ±0,05–0,10 mm |
| Ciclo de vida esperado* | Más de 500.000 curvas | 200 000–300 000 curvas |
*La cifra de más de 500 000 ciclos se basa en doblar acero dulce estándar por debajo del tonelaje nominal con un mantenimiento adecuado. La vida útil real varía según el tipo de material (por ejemplo, acero inoxidable o placa laminada en caliente cubierta de incrustaciones) y las rutinas de mantenimiento.
El endurecimiento por inducción dirigido concentra la resistencia al desgaste exactamente donde se necesita (en los bordes de trabajo) mientras deja el núcleo resistente y dúctil. Una matriz de 42CrMo endurecida convencionalmente a HRC 45–48 sería frágil y propensa a agrietarse bajo un alto tonelaje. El enfoque de ALAS extiende la vida útil de la herramienta y reduce el costo total de propiedad (TCO) al minimizar los reemplazos, el tiempo de inactividad y las tasas de desechos.
¿Con qué sistemas de plegadoras son compatibles los troqueles ALAS?
Las herramientas ALAS se integran con la mayoría de las principales marcas de plegadoras:
Amada: estilo europeo de cambio rápido
Trumpf: nuevas herramientas estándar alineadas con precisión
Wila: total compatibilidad con los sistemas de sujeción de Wila
Bystronic y LVD: sistemas de estilo europeo
Prensas chinas nacionales: compatibles con los estilos europeo/Amada o Wila
Longitud total estándar: 835 mm (con juegos segmentados disponibles). Si su máquina utiliza una interfaz diferente, ALAS proporciona configuraciones de vástago y adaptadores personalizados.
¿Cómo seleccionar el troquel de freno adecuado para su trabajo?
La selección sigue una lógica de condición de trabajo → material → dureza:
Paso 1: identifique su material y grosor
Acero dulce (≤3 mm): matriz en V estándar con abertura de 6 a 8 veces más espesor
Acero inoxidable (cualquier calibre): se requiere un mayor tonelaje; Utilice una apertura en V más grande para reducir el estrés.
Acero de alta resistencia (>600 MPa): Consulte a ingeniería de ALAS para un tratamiento térmico personalizado
Paso 2: aplique la 'regla de 8×' para el ancho de la ranura en V
Ancho de ranura en V = 8 × espesor del material (punto inicial)
Hoja delgada (≤3 mm): V = 6T (si la longitud de la brida lo permite)
Placa gruesa (≥8 mm): V = 10T a 12T (reduce la presión y evita marcas)
Paso 3: Haga coincidir la dureza con el volumen de producción
Paso 4: verificar la compatibilidad
Confirmar el tipo de sistema de sujeción (Amada, Trumpf/Wila o estándar europeo)
Proporcione su modelo de plegadora y las dimensiones de las herramientas existentes
¿Cómo funcionan las herramientas personalizadas en ALAS?

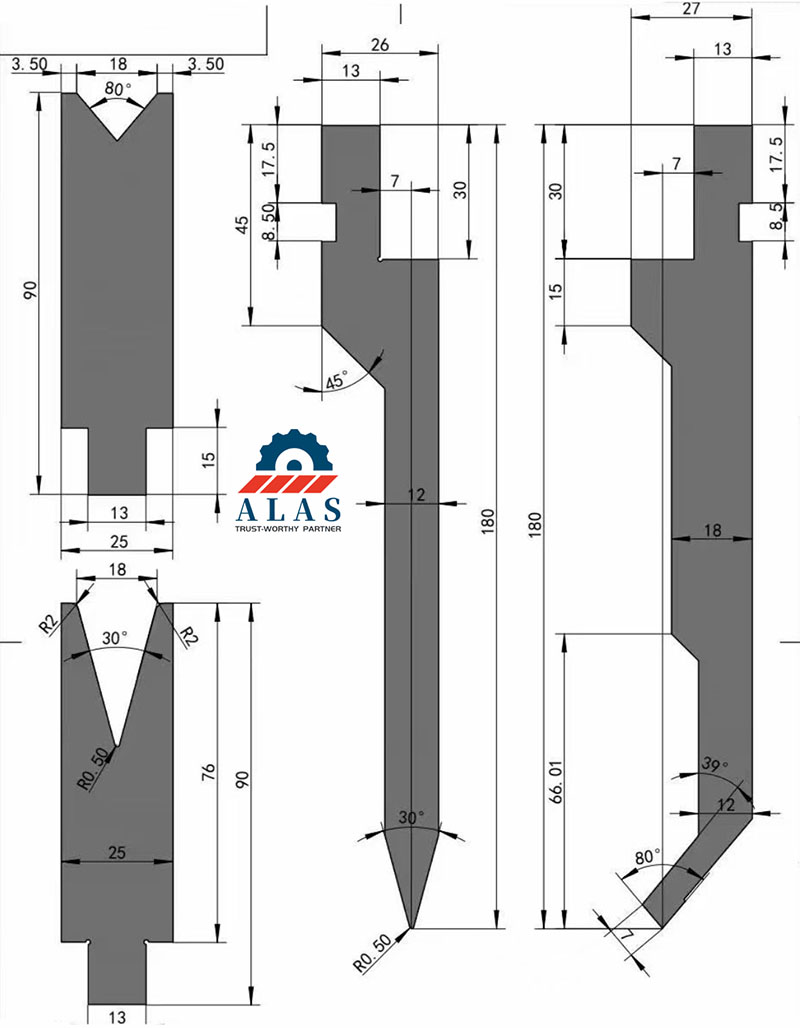

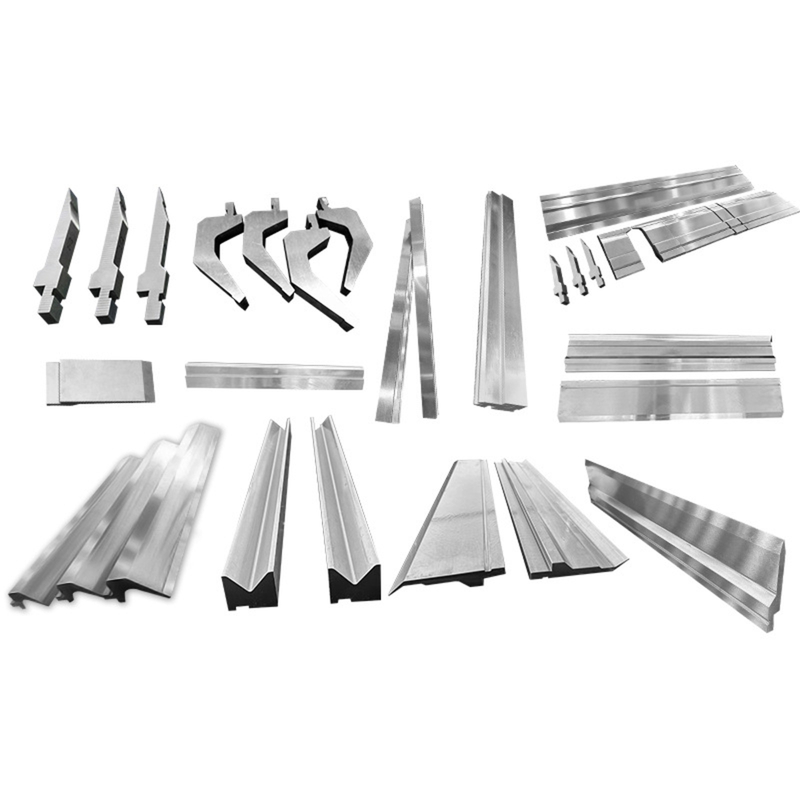

Envía tu plano de troquel de freno de chapa (CAD, PDF o incluso un boceto con dimensiones). ALAS fabrica punzones personalizados (cuello de cisne, arco, ángulo agudo o cualquier perfil) y troqueles inferiores personalizados (anchos en V no estándar, ranuras trapezoidales, radios especiales) exactamente para su impresión. Las longitudes segmentadas también se pueden personalizar para que coincidan con los anchos de su pieza de trabajo.

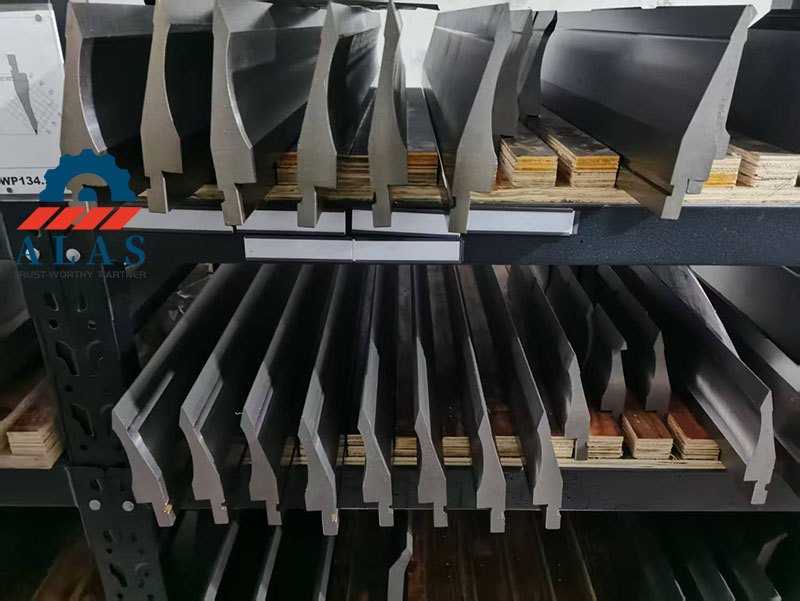

Plazo de entrega de herramientas personalizadas : 3 a 4 semanas (el stock estándar se envía en 10 a 15 días hábiles).
Preguntas frecuentes
P1: ¿Cuál es la dureza estándar de las matrices plegadoras ALAS?
Las matrices de freno de chapa ALAS presentan endurecimiento por inducción a lo largo de los bordes de trabajo críticos, alcanzando HRC 47–52. Para aplicaciones de gran volumen, ofrecemos endurecimiento de superficies por láser hasta HRC 60.
P2: ¿42CrMo es lo mismo que AISI 4140?
Sí. 42CrMo (estándar GB) es equivalente a AISI 4140 (EE. UU.), SCM440 (Japón) y 1.7225/42CrMo4 (Alemania/ISO).
P3: ¿Cuál es la tolerancia superficial de las herramientas ALAS?

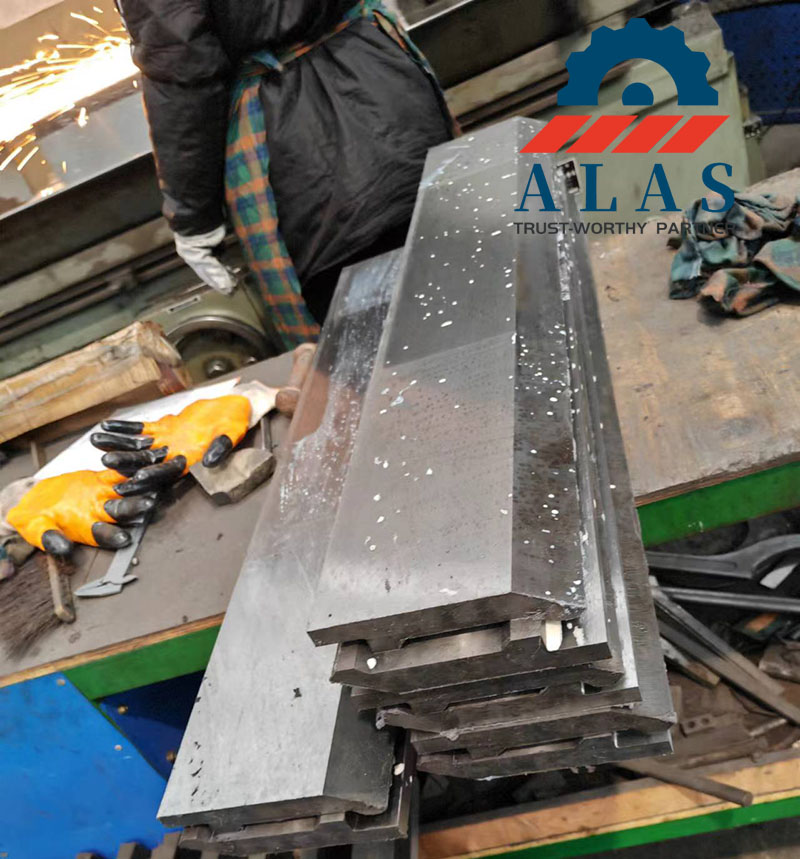

Todos los troqueles ALAS están rectificados con precisión con una tolerancia de ±0,02 mm, lo que garantiza un paralelismo y una alineación perfectos.
P4: ¿Cuántos ciclos de plegado puedo esperar de las herramientas ALAS?
Carga inferior a la nominal con mantenimiento adecuado: más de 500 000 ciclos de plegado, más del doble del promedio de 200 000 a 300 000 ciclos de las herramientas estándar del mercado. La vida útil real varía según el tipo de material (el acero inoxidable o la placa cubierta de sarro pueden reducir la vida útil de la herramienta) y el mantenimiento.
P5: ¿Son los troqueles ALAS compatibles con mi plegadora Amada/Trumpf/Wila?
Sí. Las herramientas ALAS se integran con Amada, Trumpf, Wila, Bystronic, LVD y la mayoría de las prensas chinas nacionales.
P6: ¿Puede ALAS fabricar herramientas personalizadas a partir de mis dibujos?
Sí. Proporcione su plano de matriz de freno de chapa (CAD o PDF) y ALAS fabrica punzones personalizados y matrices multi-V según sus especificaciones exactas.
P7: ¿Cuál es el tiempo de entrega típico para herramientas personalizadas?
Herramientas estándar: 10 a 15 días hábiles. Herramientas mecanizadas a medida: 3 a 4 semanas dependiendo de la complejidad.
P8: ¿Qué significa 'tierra de precisión' y por qué es importante?
El rectificado de precisión de ±0,02 mm garantiza una alineación perfecta entre las superficies de contacto, lo que reduce el tiempo de preparación, minimiza los desechos y mejora la repetibilidad del doblez.
¿Listo para optimizar su flujo de trabajo de plegado?
Envíe sus dibujos a ALAS (Nanjing Alas International Co., Ltd.) y reciba una cotización completa dentro de las 24 horas. Precios directos de fábrica, certificación completa de materiales y envío a todo el mundo incluidos.
