Guía de herramientas para plegadoras (troqueles para máquinas dobladoras)
Las herramientas para plegadoras son herramientas de conformado dedicadas combinadas con máquinas dobladoras. Como piezas centrales para el doblado de chapa se componen de un útil superior y otro inferior. Cuando el carro de la máquina se mueve contra la mesa de trabajo, las láminas de metal quedan presionadas entre dos herramientas. El material se dobla en ángulos y formas establecidos, como ángulo recto, forma de U y forma de V. Estas herramientas se utilizan ampliamente en la fabricación de maquinaria, fabricación de chapa metálica, ferretería y ebanistería. Suministramos herramientas sólidas para plegadoras CNC y soluciones prácticas de plegado para la producción diaria.

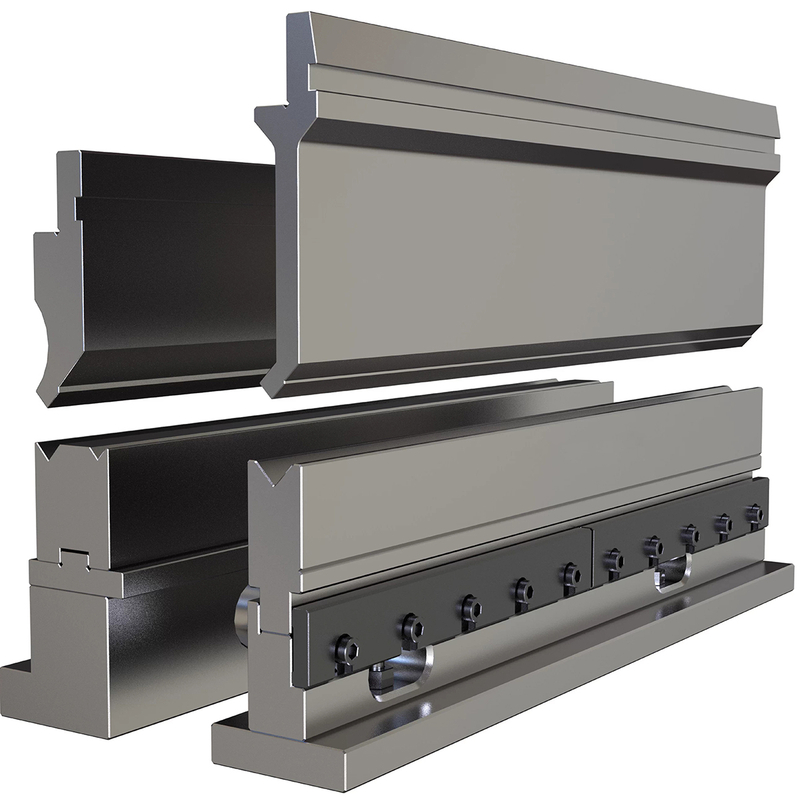

Partes principales y principio de funcionamiento
Herramientas superiores
Se fija a la corredera móvil y actúa como pieza de presión.
Diferentes diseños, incluidos bordes rectos, esquinas afiladas, cuello de cisne y arco, deciden la forma de flexión final. Suministramos punzones plegadores resistentes 4140 para un uso estable durante mucho tiempo.
Herramientas inferiores
Permanece fijo en la mesa de trabajo para sujetar las piezas de trabajo.
La ranura tipo V es la estructura principal. El ancho de la ranura afecta directamente la fuerza de flexión, el tamaño de las esquinas y la apariencia del acabado.
Cómo funciona
Coloque la hoja de metal plana sobre las herramientas inferiores.
La herramienta superior presiona hacia abajo de manera constante
El material forma una curvatura permanente siguiendo el contorno de la herramienta.
Deje de presionar una vez que alcance la profundidad y presión requeridas.
Levante las herramientas superiores y saque el producto terminado.
Características del producto
-
Fuerte rigidez y resistencia al desgaste.
Hecho de herramientas plegadoras de 42CrMo. Tratado con enfriamiento y revenido, la dureza alcanza HRC45 a HRC50. Las herramientas soportan apretones y fricciones frecuentes sin dañarse fácilmente.
-
Servicio personalizado flexible
Fabricamos punzones de cuello de cisne y herramientas en V, herramientas de arco y de formas especiales. Los tamaños de ranura comunes cubren 8 mm, 16 mm y 24 mm para adaptarse a láminas de diferentes espesores.
-
Buen rendimiento de ajuste
Todas las herramientas combinan bien con la estructura de sujeción de la máquina, el recorrido del deslizador y la carga de presión estándar. La dimensión sigue estrictamente los dibujos de procesamiento reales.
-
Especificaciones estándar y serializadas.
Las herramientas regulares se adaptan a las principales marcas de máquinas dobladoras. Hay disponibles herramientas plegadoras CNC personalizadas para satisfacer demandas de producción especiales.
Tipos de productos comunes
Clasificado por forma de flexión
Herramientas de borde recto: opción básica para doblado plano regular
Herramientas de ángulo agudo: Se utilizan para flexión de ángulo estrecho y ajuste de recuperación elástica.
Herramientas de cuello de cisne: ideales para trabajos con ranuras en U profundas, evitan colisiones durante el procesamiento
Herramientas de arco: crea esquinas redondeadas y piezas curvas.
Herramientas de forma especial: Producidas según los dibujos del cliente.
Clasificado por material procesado.
Herramientas de chapa metálica estándar: Se adaptan a acero con bajo contenido de carbono y acero galvanizado, rentables
Herramientas de acero de alta resistencia: el cuerpo engrosado se adapta a placas de acero inoxidable y aleación dura
Herramientas de placa delgada: el mecanizado fino evita rayones, deformaciones y deformaciones
Clasificado por estilo de instalación
Herramientas plegadoras estilo Amada: Compatible con equipos Amada y Promecam
Tipo Trumpf & Wila: Combina con las máquinas dobladoras de marcas correspondientes
Tipo estándar universal: funciona con la mayoría de los dispositivos de doblado locales
Consejos prácticos para la selección de herramientas
1. Coincidir con las propiedades de la materia prima
El acero dulce rebota ligeramente. Utilice un punzón de 86° a 88° para una curvatura estándar de 90 grados.
El acero inoxidable y el acero de alta resistencia tienen un rebote evidente. Elija un punzón de 85° para corregir la desviación del ángulo.
Las herramientas para prensa plegadora 42CrMo son el material principal, dureza y tenacidad equilibradas después del tratamiento térmico.
2. Siga la regla de 8 veces el espesor
Hoja de 3 mm a 8 mm de espesor: el ancho de la ranura en V equivale a 8 veces el espesor del material
Hoja de menos de 3 mm: establezca el ancho de la ranura en 6 veces el espesor para lograr esquinas pequeñas y ordenadas
Hoja de más de 8 mm: adopte un espesor de 10 a 12 veces mayor y reduzca la fuerza de flexión para proteger las herramientas
3. Mantenga un rango de presión seguro
Calcule la presión requerida en función del espesor del material, la resistencia a la tracción y el tamaño de la ranura. Deje un margen de seguridad del 10% al 15%, nunca utilice las herramientas de la plegadora sobre la carga nominal. Utilice herramientas engrosadas o divididas para placas gruesas y duras.
4. Elija el estilo de golpe adecuado
El punzón estándar se encarga de trabajos de doblado comunes. El punzón de ángulo afilado se adapta a trabajos de ángulo de precisión. El punzón de cuello de cisne y las herramientas en V se adaptan a piezas de ranura profunda. Los punzones arqueados e irregulares se aplican a piezas de trabajo curvadas y con formas especiales.
5. Verifique la compatibilidad de la máquina
Seleccione el tipo de montaje correspondiente, incluidas las herramientas plegadoras estilo Amada, el tipo Trumpf y el tipo estándar universal. Confirme la altura de las herramientas y el recorrido del deslizamiento antes de la instalación para un montaje suave y un posicionamiento preciso.
Notas de uso diario
Tenga en cuenta la recuperación elástica del material para mantener un ángulo de flexión preciso.
Siga la regla de igualación de espesores para evitar grietas en la placa y roturas de herramientas.
Verifique el tamaño de la instalación para evitar problemas de montaje.
Suministramos punzones para plegadoras 4140 duraderos, herramientas para plegadoras resistentes de 42CrMo y herramientas para plegadoras CNC precisas, ofreciendo soluciones de plegado personalizadas para diferentes necesidades de producción.
