Herramental Multifuncional para Plegadora

Herramental Multifuncional para Plegadora

• Fabricación mecánica

• Trabajos de chapa metálica

• Producción de herrajes

• Fabricación de gabinetes

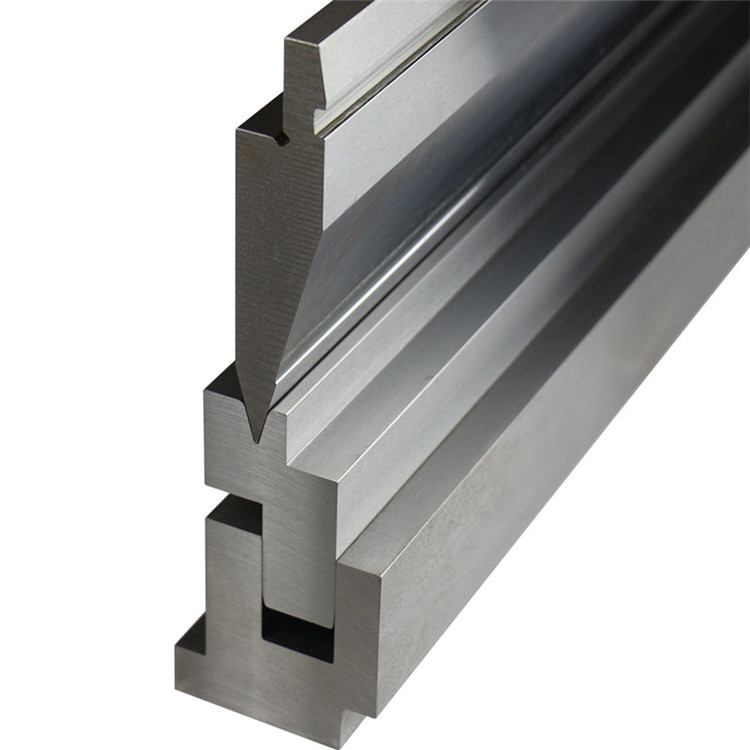

Componentes principales

Troquel superior

• Va instalado en la parte móvil de la máquina

• Es el que aplica la presión

• Su forma define el contorno de la pieza doblada

Troquel inferior

• Va fijo en la mesa de trabajo

• Generalmente tiene una ranura en forma de V

• El ancho de la ranura influye en la fuerza y el resultado del doblado

Cómo funciona

1. Se coloca la lámina de metal sobre el troquel inferior

2. El troquel superior baja y presiona la lámina

3. La lámina se deforma y adopta la forma de los moldes

4. Al terminar, el troquel superior sube y se retira la pieza

Características del Herramental Multifuncional

• Gran resistencia y dureza

  Fabricado en acero aleado 42CrMo, con tratamiento térmico. Dureza HRC45-HRC50, resiste altas presiones y desgaste.
• Se puede personalizar

  Se fabrican moldes en distintas formas: rectos, cuello de cisne, arco, irregulares.

  Ranuras en V de diferentes tamaños: 8 mm, 16 mm, 24 mm, etc.
• Alta compatibilidad

  Se adapta a la mayoría de máquinas dobladoras del mercado.
• Estándar y personalizable

  Modelos estándar compatibles con Amada, Trumpf, Wila.

  También se hacen moldes a medida.

Tipos de herramental (clasificación)

Por forma

• Moldes estándar rectos: para doblados normales

• Moldes de ángulo agudo: para ángulos pequeños

• Moldes de cuello de cisne: para piezas en forma de U sin interferencias

• Moldes de arco: para radios y esquinas redondeadas

• Moldes irregulares: a medida según plano

Por material a doblar

• Moldes estándar: para acero al carbono, galvanizado

• Moldes reforzados: para acero inoxidable y alta resistencia

• Moldes para láminas finas: evitan rayones y deformaciones

Por tipo de conexión

• Tipo Amada / Promecam

• Tipo Trumpf / Wila

• Estándar nuevo: compatible con muchas máquinas

Cómo elegir el herramental correcto

1. Adaptarse al material

• Cada metal tiene distinta elasticidad

• Acero dulce: necesita poca compensación

• Acero inoxidable: requiere mayor compensación angular

• Nuestro material 42CrMo es muy resistente a roturas

2. Regla 8x (básica para ranura V)

3. No exceder la presión de la máquina

• La fuerza de la máquina no debe superar la resistencia del molde

• Dejar un margen de seguridad del 10% al 15%

• Para chapas gruesas usar moldes reforzados

4. Elegir la forma adecuada

• Forma estándar: trabajos generales

• Ángulo agudo: ángulos pequeños

• Cuello de cisne: piezas profundas

• Arco o personalizado: formas especiales

5. Compatibilidad con la máquina

• Comprobar el tipo de sujeción

• Comprobar la altura del molde y la carrera de la máquina

• Instalación segura y precisa

Consejos importantes

• No olvidar la elasticidad del metal, para no tener ángulos mal hechos.

• Respetar la regla 8x para evitar roturas en la pieza.

• Asegurarse de que el molde sea compatible con su máquina.

Por qué elegir nuestro Herramental Multifuncional

Mayor versatilidad

Material de alta calidad

Ahorro de tiempo y dinero

• Menos cambios de herramienta

• Menos tiempo de preparación

• Menos inversión inicial

• Menor costo total de propiedad (TCO)

• Mayor productividad en su taller

Tabla comparativa de estándares internacionales 42CrMo (esencial para la selección)
