Rodillos y Útiles de Doblado para Barras de Refuerzo: Precisión y Durabilidad
Los rodillos de doblado son componentes críticos en las máquinas estribadoras y dobladoras. Afectan directamente la precisión del ángulo, la calidad del producto final y la vida útil del equipo. Basados en el principio de doblado de tres puntos, nuestros útiles permiten conformar varillas en estribos, refuerzos de vigas y columnas con máxima eficiencia.
1. Definición y Principio de Funcionamiento
Los útiles de doblado son moldes especiales montados en el plato giratorio de la dobladora, diseñados para garantizar la precisión en el conformado de barras de refuerzo. A continuación, se detallan sus componentes y el principio por el cual operan:
1.1 Componentes de los Útiles de Doblado
El juego completo de útiles de doblado está compuesto por tres elementos esenciales, cada uno con una función específica para el proceso de conformado:

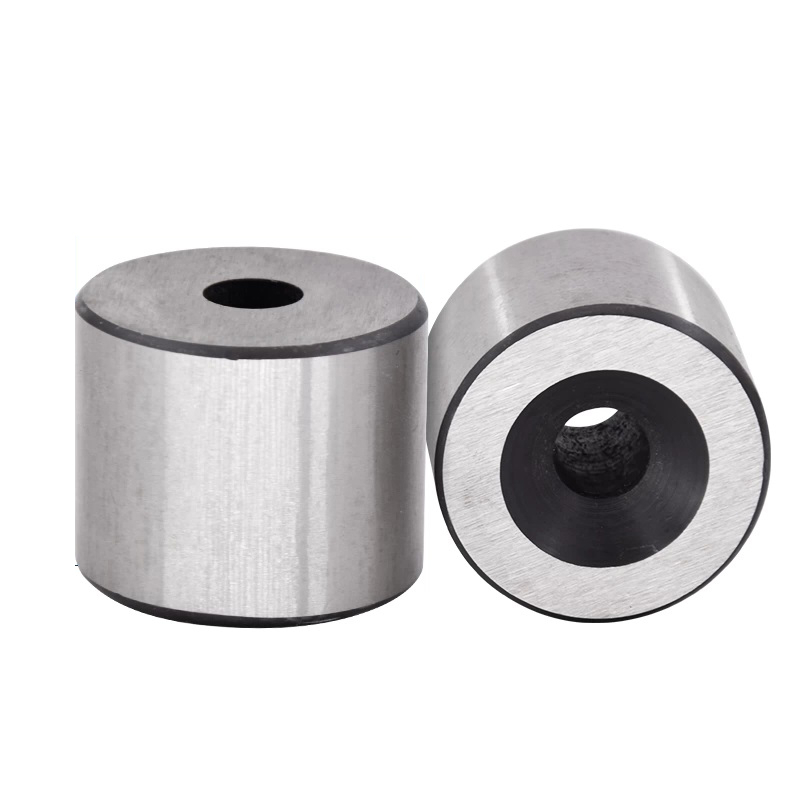

Rodillo central (mandril): Es el componente fundamental que define la forma base del doblado.
Rodillo móvil: Responsable de aplicar la fuerza necesaria para doblar la barra y controlar el ángulo de conformado.
Perno o rodillo de posicionamiento: Evita el desplazamiento lateral de la barra durante el proceso, garantizando la precisión del resultado.
1.2 Principio de Operación
El funcionamiento de los útiles de doblado se basa en el principio de doblado de tres puntos, un método probado para lograr ángulos y radios de curvatura precisos. El proceso se desarrolla de la siguiente manera:
Primero, la varilla de refuerzo se sujeta firmemente entre el rodillo central y el rodillo de posicionamiento, asegurando su estabilidad. A continuación, el plato giratorio de la dobladora impulsa el rodillo móvil, que aplica una presión uniforme sobre la barra. Al modificar el diámetro del rodillo central, se ajusta el radio de curvatura de la varilla, permitiendo conformaciones precisas dentro de un rango de 0 a 180°.
2. Especificaciones y Clasificación
Para garantizar la versatilidad de nuestros útiles como piezas compatibles con dobladoras automáticas y manuales, los clasificamos según dos criterios principales: su función dentro del equipo y su capacidad para manejar diferentes diámetros de barras de refuerzo.
2.1 Clasificación por Función
Cada tipo de rodillo cumple una función específica en el proceso de doblado, colaborando para lograr el resultado deseado:
Rodillo Central: Define el radio de curvatura mínimo que se puede alcanzar con la barra, siendo el elemento que da forma al doblado.
Rodillo Móvil: Controla el ángulo de doblado y aplica la fuerza necesaria para conformar la barra, adaptándose a las necesidades del proyecto.
Rodillo de Posicionamiento: Mantiene la barra en su posición correcta durante todo el proceso, evitando desplazamientos que afecten la precisión del ángulo.
2.2 Clasificación por Capacidad de Diámetro
Nuestros útiles de doblado están diseñados para adaptarse a diferentes tamaños de barras de refuerzo, cubriendo las necesidades de proyectos desde la construcción residencial hasta la infraestructura pesada:
Pequeños (6-16 mm): Ideales para la fabricación de estribos (anillos) y componentes de menor tamaño en proyectos residenciales y comerciales.
Medianos (18-28 mm): Destinados para el acero estructural principal, utilizado en vigas, columnas y elementos de refuerzo en edificios de varios pisos.
Grandes (32-50 mm): Diseñados para proyectos de infraestructura pesada, como puentes, presas y componentes prefabricados de gran tamaño.
3. Materiales de Calidad Industrial
La durabilidad y el rendimiento de los rodillos para doblar acero dependen directamente de la calidad de los materiales utilizados y del proceso de fabricación. Nos comprometemos a utilizar materiales y técnicas de alta gama para garantizar la longevidad de nuestros productos.
3.1 Materiales Utilizados
Seleccionamos materiales industriales de primera calidad, adaptados a las demandas de resistencia y durabilidad del procesamiento de acero:
Cr12MoV/SKD-11: Material estándar de alta gama, caracterizado por su alta dureza y resistencia al desgaste, ideal para uso regular en dobladoras.
D2: Material especial para uso intensivo, con mayor resistencia al impacto y a la fatiga mecánica, recomendado para producciones de alta carga.
3.2 Proceso de Fabricación
Nuestros útiles de doblado pasan por un proceso de fabricación riguroso, diseñado para evitar deformaciones y garantizar tolerancias precisas:
Forjado de precisión: Garantiza la uniformidad de la estructura metálica, la resistencia del producto.
Tratamiento térmico al vacío: Evita la oxidación y las deformaciones, manteniendo la forma y las dimensiones del rodillo.
Rectificado CNC: Asegura tolerancias de ±0.02 mm, garantizando la precisión en cada doblado y la compatibilidad con las máquinas.
4. Guía de Mantenimiento y Compra
Para maximizar la vida útil de los útiles de doblado y garantizar su rendimiento óptimo, es fundamental seguir una guía de mantenimiento profesional y seleccionar los productos adecuados para cada necesidad.
4.1 Consejos de Mantenimiento Profesional
El mantenimiento regular prolonga la vida útil de los rodillos y evita fallos que comprometan la seguridad y la calidad del producto final. Se recomienda seguir estos pasos:
4.1.1 Mantenimiento Diario
Al final de cada turno de trabajo, verifique que los pernos centrales no presenten fisuras o daños. Limpie los restos de cascarilla de óxido y residuos de procesamiento, y aplique aceite anticorrosivo para proteger la superficie del metal.
4.1.2 Mantenimiento Semanal
En producciones por lotes o uso intensivo, desmonte el eje de los rodillos y aplique lubricante adecuado para evitar el gripado (frenado por fricción) y garantizar un movimiento suave.
4.1.3 Reemplazo de Componentes
Sustituya el rodillo si presenta desgaste severo, grietas visibles o si el orificio del eje muestra holgura. Estos signos indican que el componente ya no garantiza la precisión y puede comprometer la seguridad del operario y la calidad del doblado.
5. Precisión y Resistencia en cada Ángulo
En el procesamiento de acero estructural, contar con útiles y pernos de doblado de alta calidad es fundamental para garantizar que las estructuras cumplan con los radios de curvatura y ángulos exigidos por las normativas de construcción. Nuestras piezas están fabricadas para soportar la fatiga mecánica constante sin deformarse, asegurando resultados consistentes en cada producción.
5.1 Componentes Esenciales para su Dobladora
Además de los rodillos de doblado, contamos con otros componentes esenciales para optimizar el rendimiento de su máquina:
Pernos Centrales y Bulones: Fabricados en acero aleado con temple de inducción, su núcleo tenaz evita fracturas bruscas bajo cargas de alta intensidad, garantizando la seguridad del equipo.

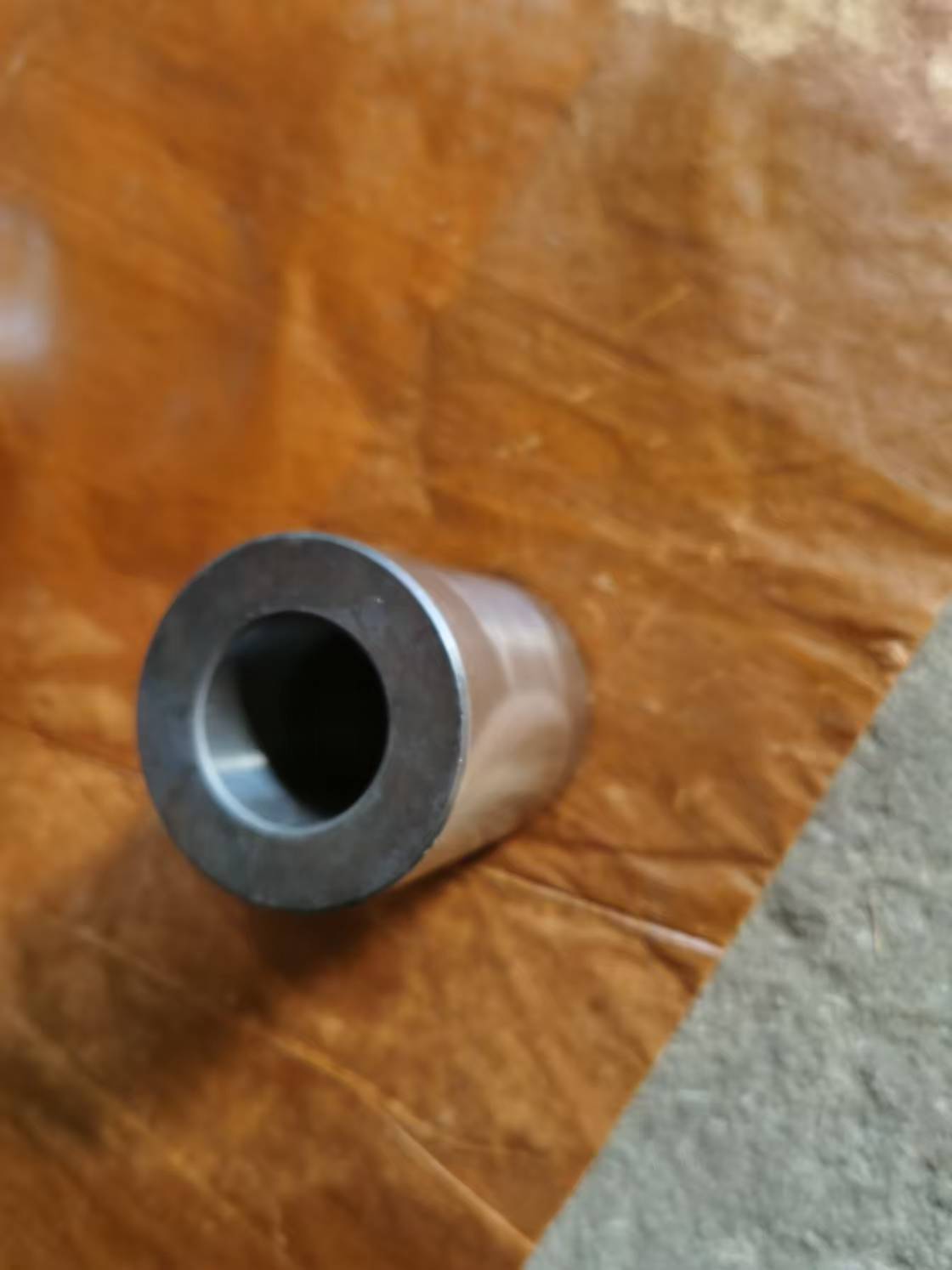

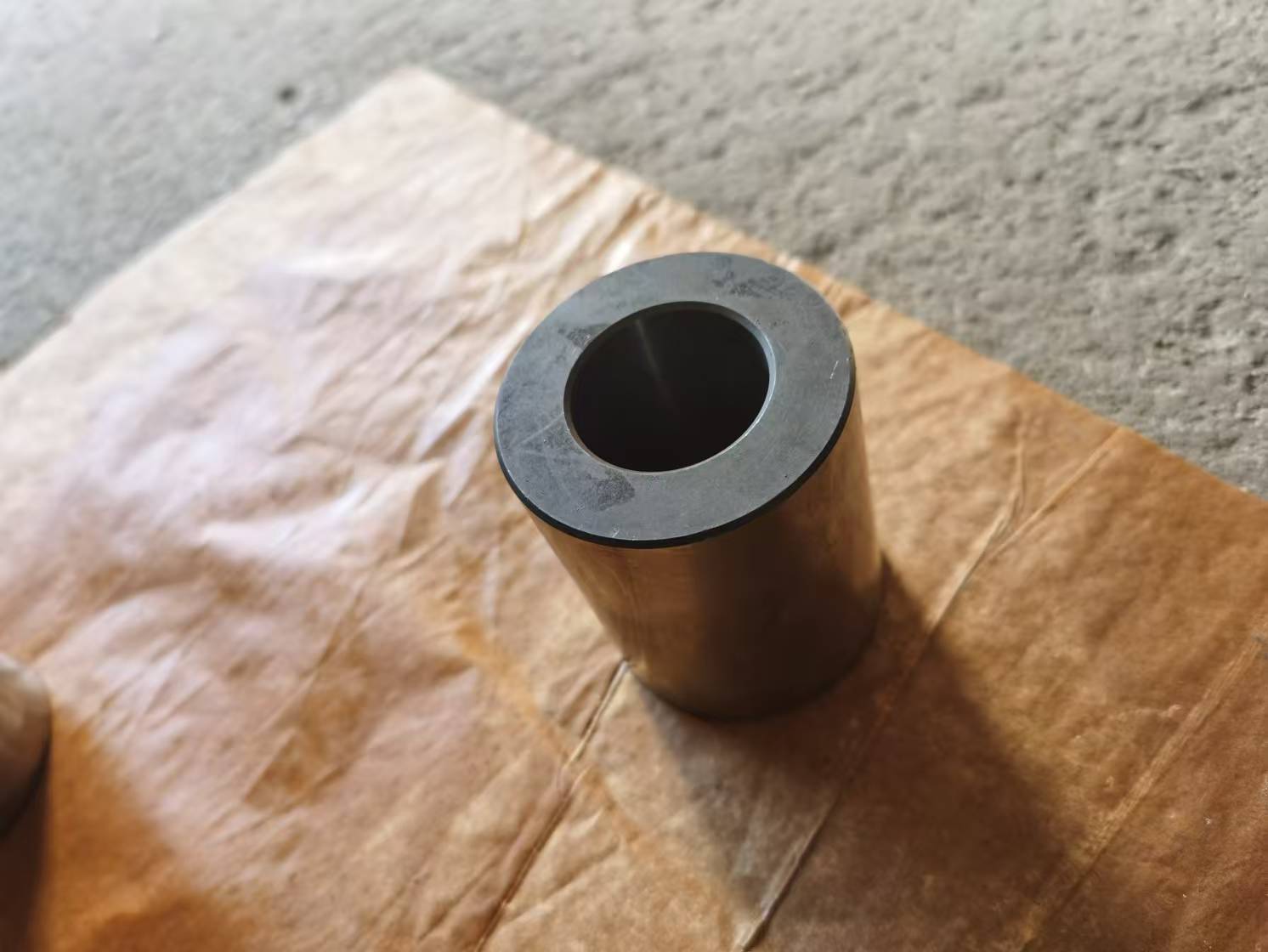

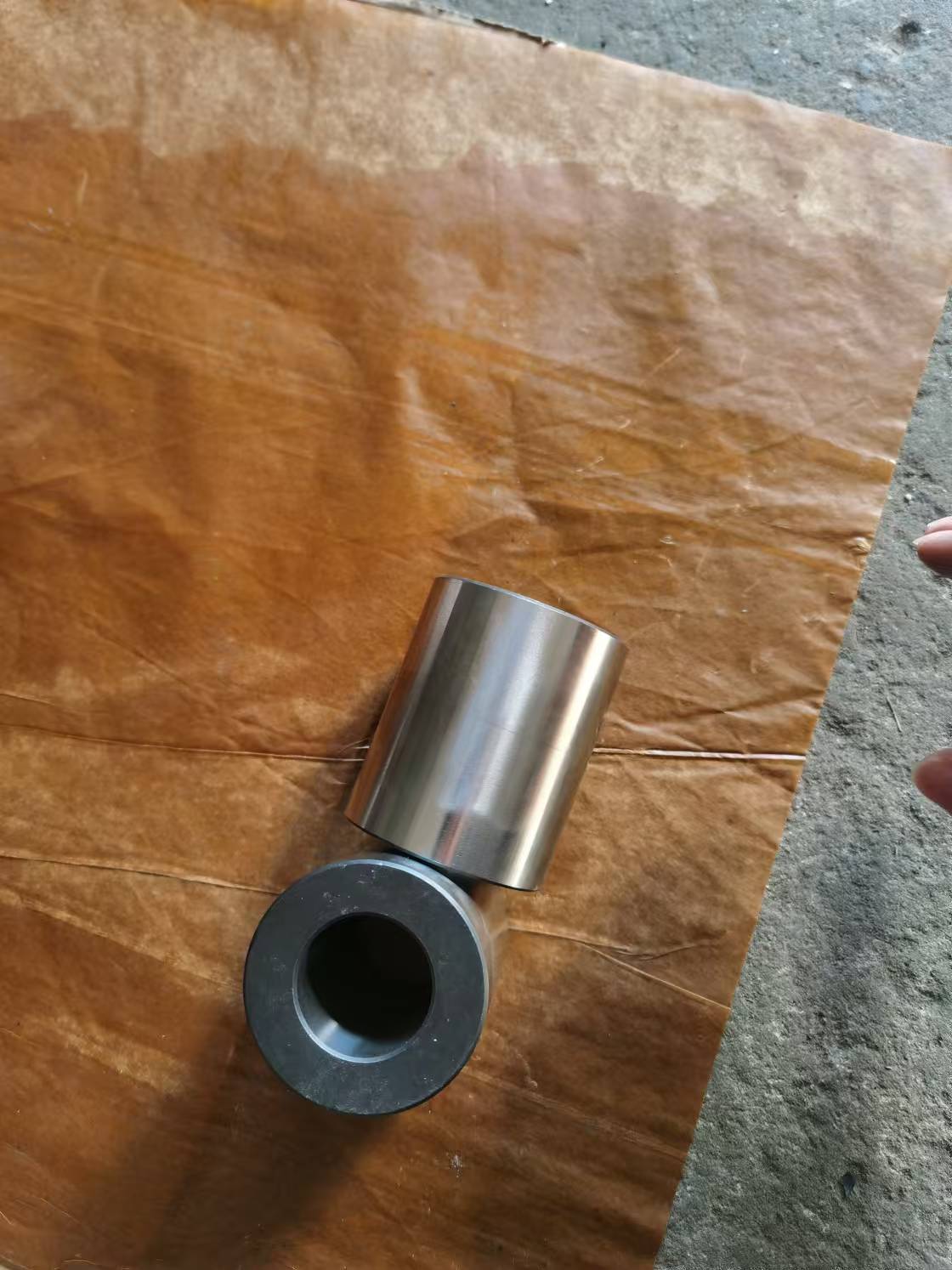

Casquillos y Rodillos de Doblado: Diseñados para minimizar la fricción entre la varilla y la máquina, protegiendo la superficie del acero corrugado y evitando el desgaste prematuro del plato giratorio.
6. Inversión Inteligente en su Obra
Al utilizar nuestros pernos de doblado endurecidos y útiles de alta calidad, usted reduce drásticamente la frecuencia de reemplazo de componentes. Esto no solo ahorra costos, sino que también garantiza que la varilla corrugada no sufra microfisuras durante el conformado, preservando la integridad estructural de sus proyectos.
7. Socio de Ingeniería Integral para la Reducción del TCO
No somos simplemente un proveedor de repuestos; somos su socio integral impulsado por la ingeniería. ALAS diseña útiles de doblado que se adaptan perfectamente a las especificaciones de su máquina, garantizando una reducción estratégica del Costo Total de Propiedad (TCO). Al minimizar las paradas por mantenimiento y los rechazos por doblados defectuosos, nuestras soluciones de alta resistencia maximizan la rentabilidad y eficiencia de su planta de procesamiento de acero.
