Matrices plegadoras de alta precisión: guía técnica y de selección completa
1. Descripción general del producto

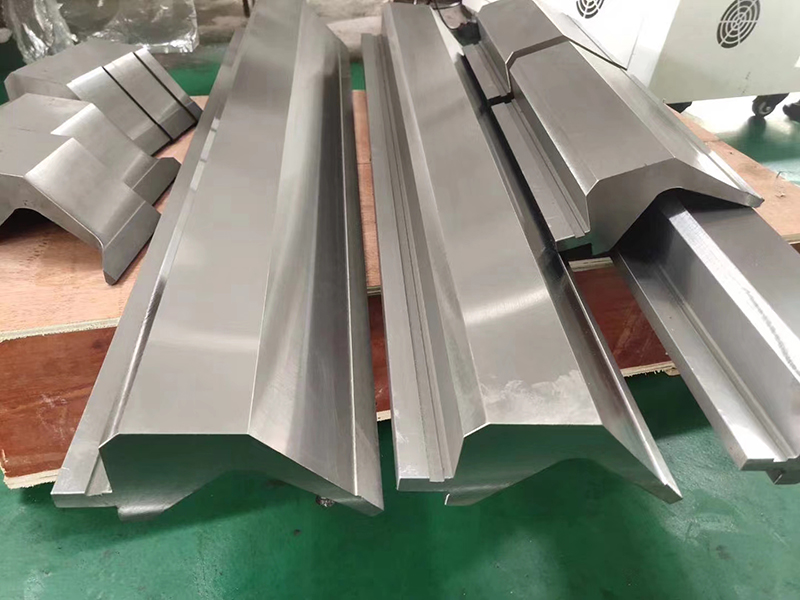

Suministramos una línea completa de herramientas para plegadoras segmentadas, que incluyen matrices en V múltiples, punzones de ángulo agudo y punzones de cuello de cisne, que cubren casi todas las aplicaciones estándar de doblado de chapa metálica.
Todas nuestras herramientas están forjadas con precisión con acero de aleación premium 42CrMo (AISI 4140 / SCM440) . El endurecimiento por inducción de longitud completa ofrece una dureza constante de HRC 47±3 , lo que ofrece una excelente resistencia al desgaste para una producción continua de alta resistencia. Cada herramienta tiene un acabado rectificado con tolerancias estrictas, lo que garantiza una alta precisión dimensional, un rendimiento de doblado estable y una vida útil prolongada para operaciones industriales de conformado de metales.
2. Por qué las matrices de precisión son fundamentales para la calidad del plegado
La precisión del doblado final depende en gran medida de la calidad del troquel, no solo del sistema de control CNC de la plegadora.
Incluso las dobladoras hidráulicas CNC de alta gama no pueden compensar los defectos causados por matrices desgastadas, deformadas o de baja precisión. Unas herramientas de calidad inferior frecuentemente conducen a ángulos de plegado inconsistentes, ondulaciones en los bordes, piezas de trabajo distorsionadas y altas tasas de desperdicio, lo que eleva los costos de producción y reduce la eficiencia general del taller.
Nuestros troqueles mecanizados con precisión y tratados térmicamente eliminan la desviación angular y los problemas de ondas en los bordes desde su origen. Ofrecen resultados de doblado estables y repetibles en piezas de trabajo de longitud completa, lo que los convierte en una solución confiable para la fabricación de chapa metálica de precisión en grandes volúmenes.
3. Troqueles de prensa plegadora: definición, estructura y principio de funcionamiento
3.1 Definición y aplicaciones industriales
Los troqueles para plegadoras son conjuntos de herramientas especializados diseñados para combinarse con máquinas dobladoras hidráulicas. Forman chapas planas en perfiles estándar, incluidas esquinas de 90°, formas en V y en U. Estas herramientas se adoptan ampliamente en la fabricación de maquinaria, procesamiento de chapa, producción de hardware y fabricación de gabinetes.
3.2 Componentes principales
Troquel superior (punzón) : se mueve verticalmente con el control deslizante de la máquina. Su perfil define la forma final de las piezas dobladas, ya sean rectas, afiladas o curvas.
Troquel inferior : asegurado firmemente a la mesa de la máquina con una estructura de ranura en V estándar. El ancho de la ranura en V afecta directamente la distribución de la presión y la calidad general de las piezas dobladas terminadas.
3.3 Proceso de trabajo
1. Coloque la lámina de metal plana sobre la superficie inferior del troquel; 2. El control deslizante de la máquina baja el troquel superior para aplicar una presión uniforme; 3. La chapa se prensa y se le da forma para que coincida con el contorno del troquel; 4. El troquel superior se reinicia hacia arriba y se retira la pieza de trabajo terminada.
4. Rendimiento del material: aleación 42CrMo versus acero al carbono ordinario
En el plegado industrial continuo, las puntas de las herramientas soportan una extrusión persistente a alta presión y tensiones de fatiga. El acero al carbono convencional, como el acero 45#, presenta baja dureza y poca tenacidad. Bajo cargas de gran tonelaje a largo plazo, se deforma fácilmente, se desgasta y pierde su perfil de precisión original, lo que resulta en ángulos de flexión inestables.
Por el contrario, el acero de aleación 42CrMo de alta calidad está formulado con un contenido equilibrado de cromo, molibdeno y manganeso. Ofrece rigidez estructural y resistencia al impacto excepcionales, resistiendo eficazmente la deflexión y la abrasión del perfil bajo cargas pesadas sostenidas. Esto lo convierte en el material óptimo para herramientas de doblado duraderas y de alta precisión.
5. Ventajas técnicas principales (desviación angular cero y ondas de borde)
5.1 Endurecimiento total y paralelismo de ultraprecisión
Todas las áreas de trabajo funcionales, incluidas las puntas de los punzones y los hombros inferiores del troquel, se someten a un endurecimiento por inducción CNC de longitud completa, logrando una dureza HRC 47±3 uniforme en toda la herramienta. La capa exterior endurecida garantiza una resistencia al desgaste a largo plazo, mientras que el resistente núcleo interior de acero absorbe la fuerza del impacto instantáneo durante los ciclos de flexión.
Después del tratamiento térmico, cada troquel se rectifica con precisión con una estricta tolerancia de paralelismo de 0,01 mm/m , eliminando toda ondulación de la superficie horizontal y vertical. Esto garantiza una distribución uniforme de la presión a lo largo de toda la pieza de trabajo, generando ángulos de flexión consistentes y eliminando por completo los defectos ondulados de los bordes.
5.2 Geometría de herramienta personalizada, segmentada y flexible
Nuestros juegos de troqueles segmentados constan de módulos intercambiables que van desde 10 mm hasta 400 mm, que se pueden combinar libremente para adaptarse a varias longitudes de plegado. Esta configuración flexible maneja piezas de trabajo complejas, como cajas profundas de cuatro lados y bridas de retorno estrechas, y evita eficazmente la interferencia entre la herramienta y la pieza de trabajo durante la operación.
Además de las especificaciones estándar, ofrecemos matrices con formas personalizadas para adaptarse a los requisitos de formación de piezas de trabajo no estándar.
5.3 Compatibilidad universal con las máquinas dobladoras convencionales
Nuestras herramientas se ajustan a todos los principales estándares de sujeción internacionales, incluidos Amada/Promecam, Trumpf/Wila y los nuevos sistemas estándar universales. Las dimensiones estándar coinciden con los modelos de máquinas dobladoras nacionales e importadas más populares, lo que permite una instalación rápida y una compatibilidad operativa perfecta.

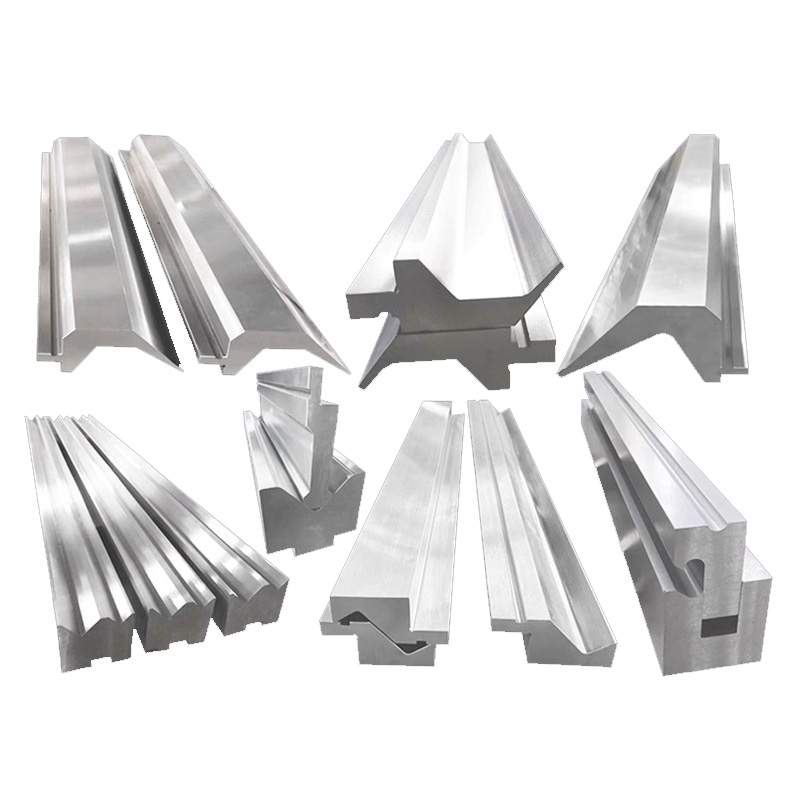

6. Clasificación de matrices de prensa plegadora
6.1 Por forma
Troqueles rectos estándar : Adecuados para doblado recto general, el tipo de troquel más utilizado y versátil.
Troqueles de ángulo agudo : se utilizan para ángulos estrechos y aplicaciones de doblado fino de alta precisión.
Troqueles de cuello de cisne : perfectos para trabajos de doblado profundo y en forma de U, evitando interferencias en el procesamiento
Troqueles de arco : Diseñados para formar piezas de trabajo curvas y redondeadas.
Troqueles irregulares personalizados : fabricados a medida para piezas de trabajo con formas especiales
6.2 Por escenario de aplicación
Grado estándar : solución rentable para acero dulce, acero galvanizado y otros materiales comunes de baja dureza.
Grado de alta resistencia : Presenta dureza y espesor mejorados, ideal para materiales resistentes, incluido el acero inoxidable.
Grado de material fino : diseño de superficie optimizado para evitar rayones y deformaciones en láminas de metal ultrafinas.
6.3 Por compatibilidad de máquina
Tipo Amada/Promecam : Totalmente compatible con las dobladoras de la serie Amada
Tipo Trumpf/Wila : coincide con los estándares de montaje de los equipos Trumpf y Wila.
Tipo estándar universal : adaptable a la mayoría de las máquinas dobladoras domésticas convencionales.
7. Guía de selección de troqueles profesionales
La selección correcta del troquel es esencial para una calidad de doblado estable y una vida útil prolongada de la herramienta. Siga las pautas prácticas a continuación para lograr una coincidencia precisa:
1. Haga coincidir los troqueles con los materiales de la pieza de trabajo. Los diferentes metales presentan una elasticidad y dureza de flexión únicas. Los materiales más duros como el acero inoxidable requieren punzones específicos de alta resistencia para evitar la desviación angular y los defectos de recuperación elástica.
2. Siga las reglas estándar de ancho de ranura en V - Hojas delgadas (<3 mm): ancho de ranura en V = 6 × espesor del material - Hojas medianas (3–8 mm): ancho de ranura en V = 8 × espesor del material (estándar universal de la industria) - Hojas gruesas (>8 mm): ancho de ranura en V = 10–12 × espesor del material La implementación estricta de estas reglas evita el agrietamiento de la hoja y el daño prematuro de la matriz.
3. Haga coincidir la capacidad de tonelaje de la máquina Seleccione matrices que resistan la presión de trabajo máxima de su máquina dobladora para evitar sobrecargas y fallas de la herramienta.
4. Seleccione los perfiles de punzón adecuados. Elija las formas de punzón de acuerdo con los requisitos de formación final de las piezas de trabajo objetivo.
5. Confirme la precisión del ajuste de la máquina. Verifique las dimensiones de la matriz y la compatibilidad de la estructura de sujeción para garantizar una instalación perfecta y un funcionamiento estable.
8. Consejos prácticos de producción y operación
Reserve de antemano una compensación razonable por la recuperación elástica del metal , ya que es la principal causa de las imprecisiones del ángulo de flexión.
Siga estrictamente las especificaciones de coincidencia de ranuras en V para evitar grietas en la pieza de trabajo y roturas de la herramienta.
Verifique la compatibilidad del troquel y la estanqueidad de la instalación antes de la producción en masa formal.
