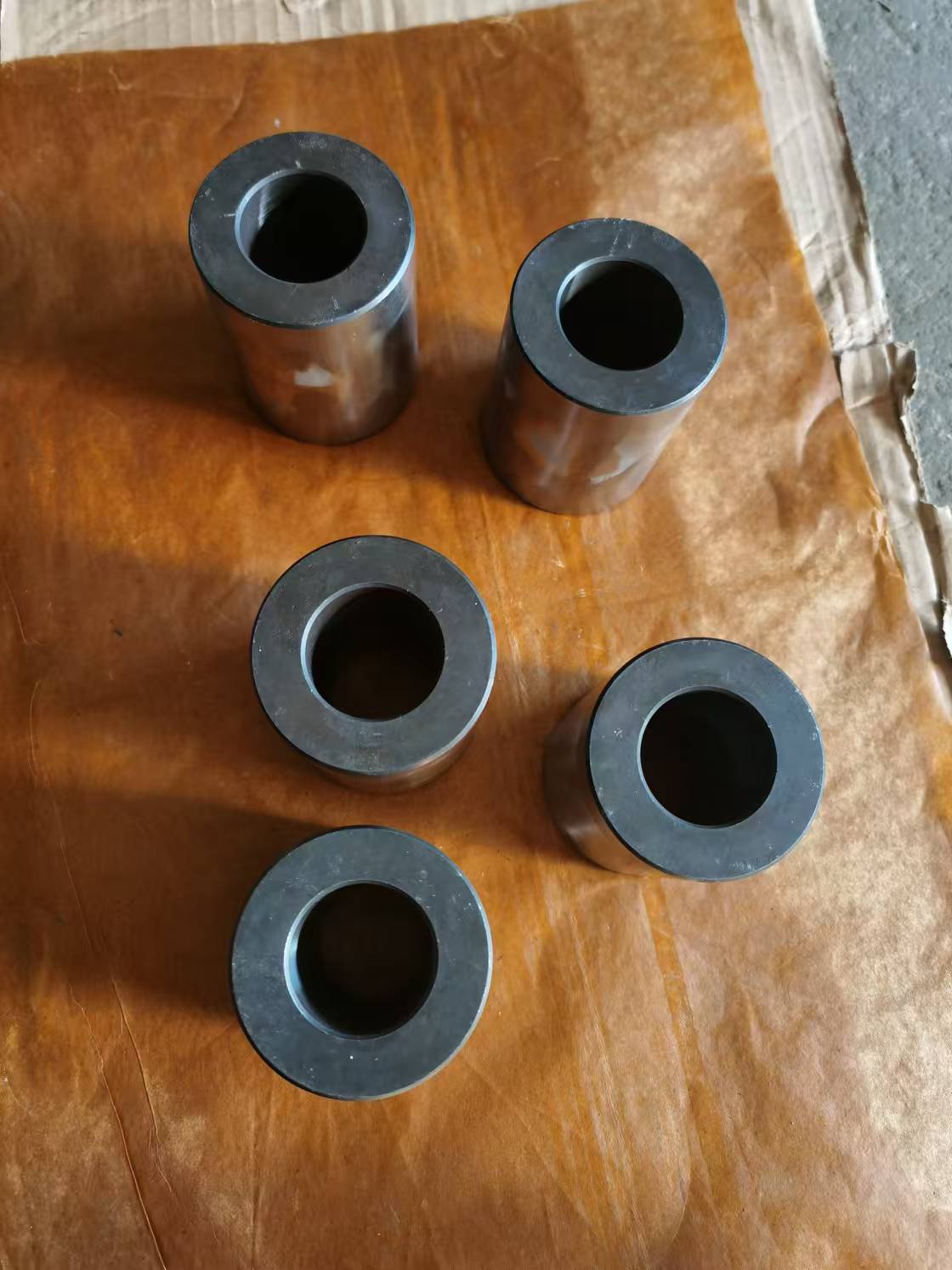

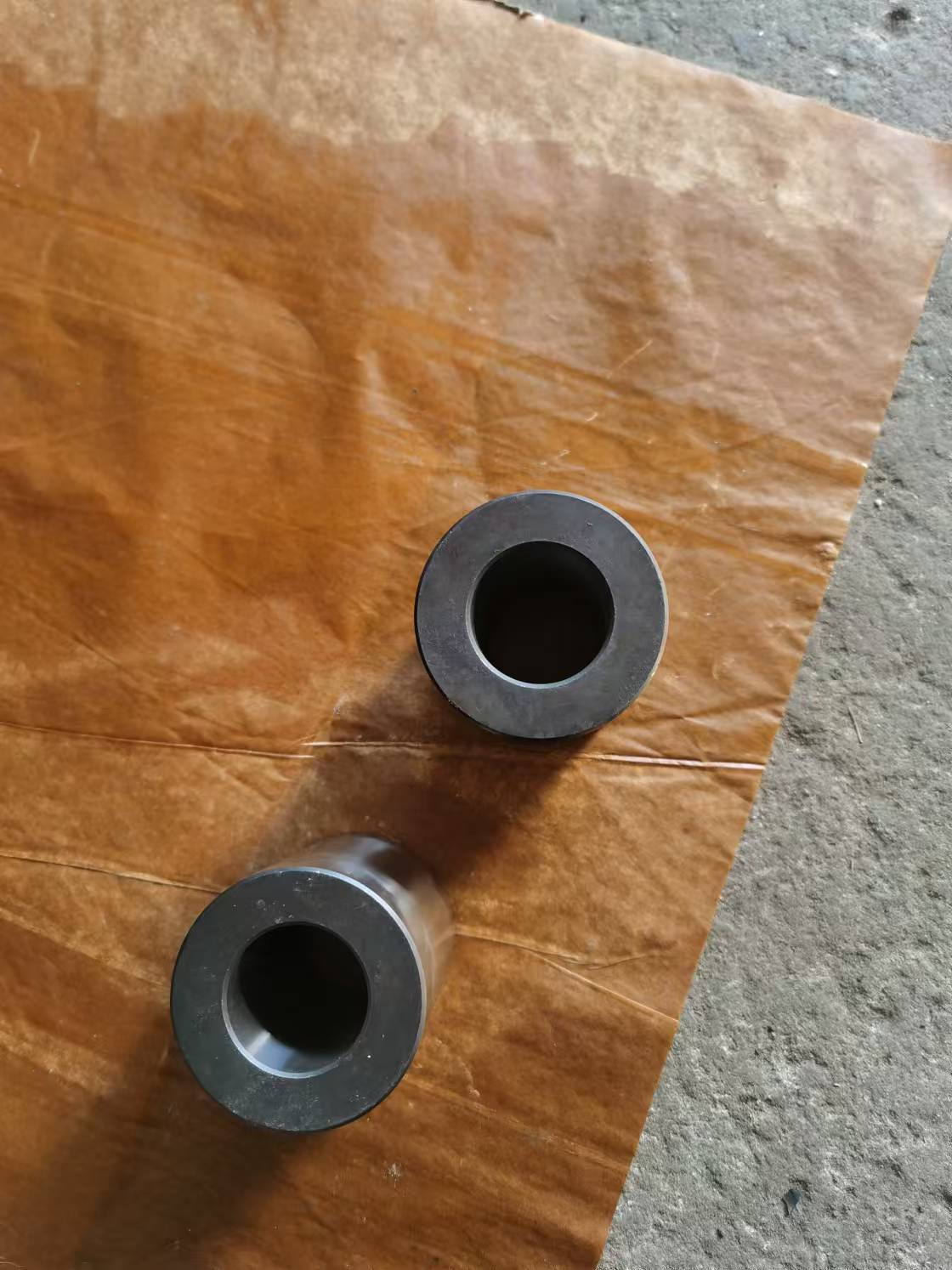

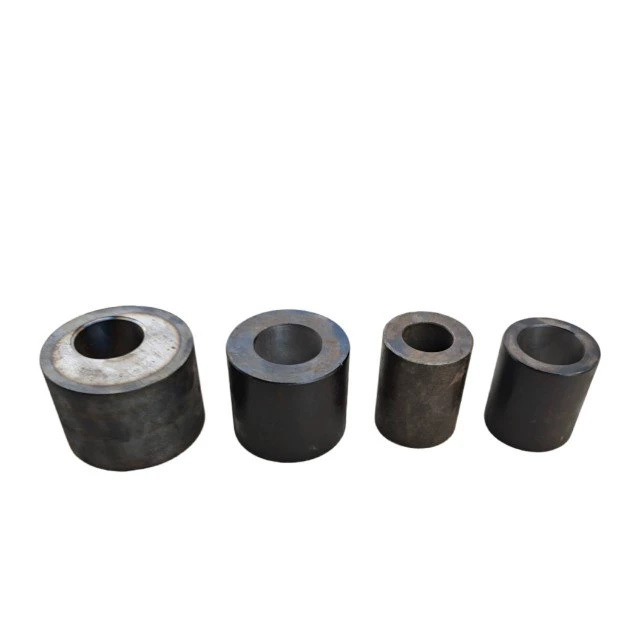

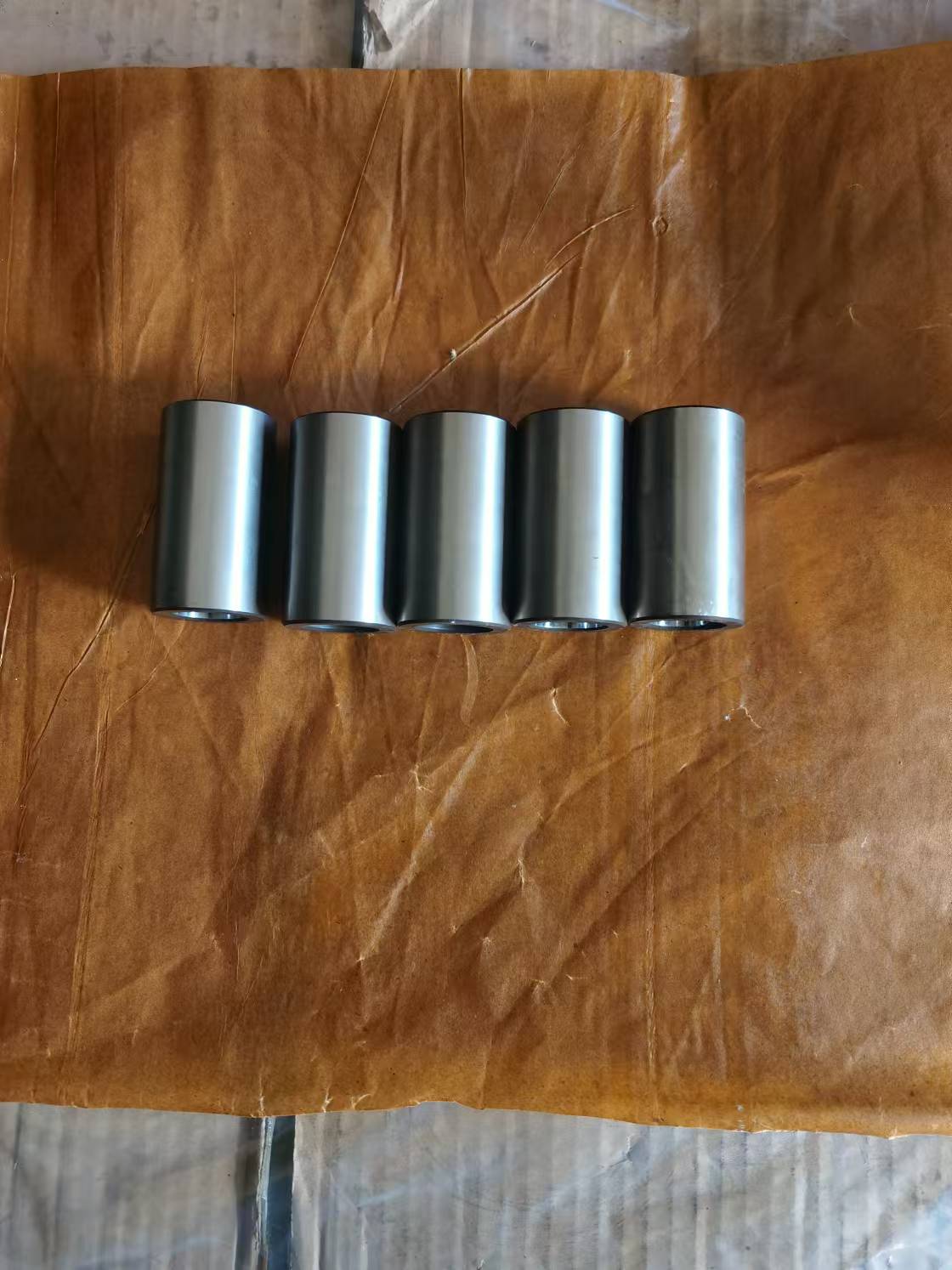

Los casquillos para doblar barras de refuerzo son componentes centrales de la maquinaria de procesamiento de barras de refuerzo y afectan directamente la precisión del doblado de las barras de refuerzo, la calidad de los productos terminados y la eficiencia operativa del equipo. Basados en el principio de la mecánica de flexión de tres puntos, estos troqueles pueden doblar con precisión barras de refuerzo de diferentes especificaciones en diversas formas requeridas para proyectos de construcción, como estribos, refuerzo de vigas y refuerzo de columnas. Son ampliamente compatibles con varias máquinas dobladoras de barras de refuerzo CNC semiautomáticas y totalmente automáticas.

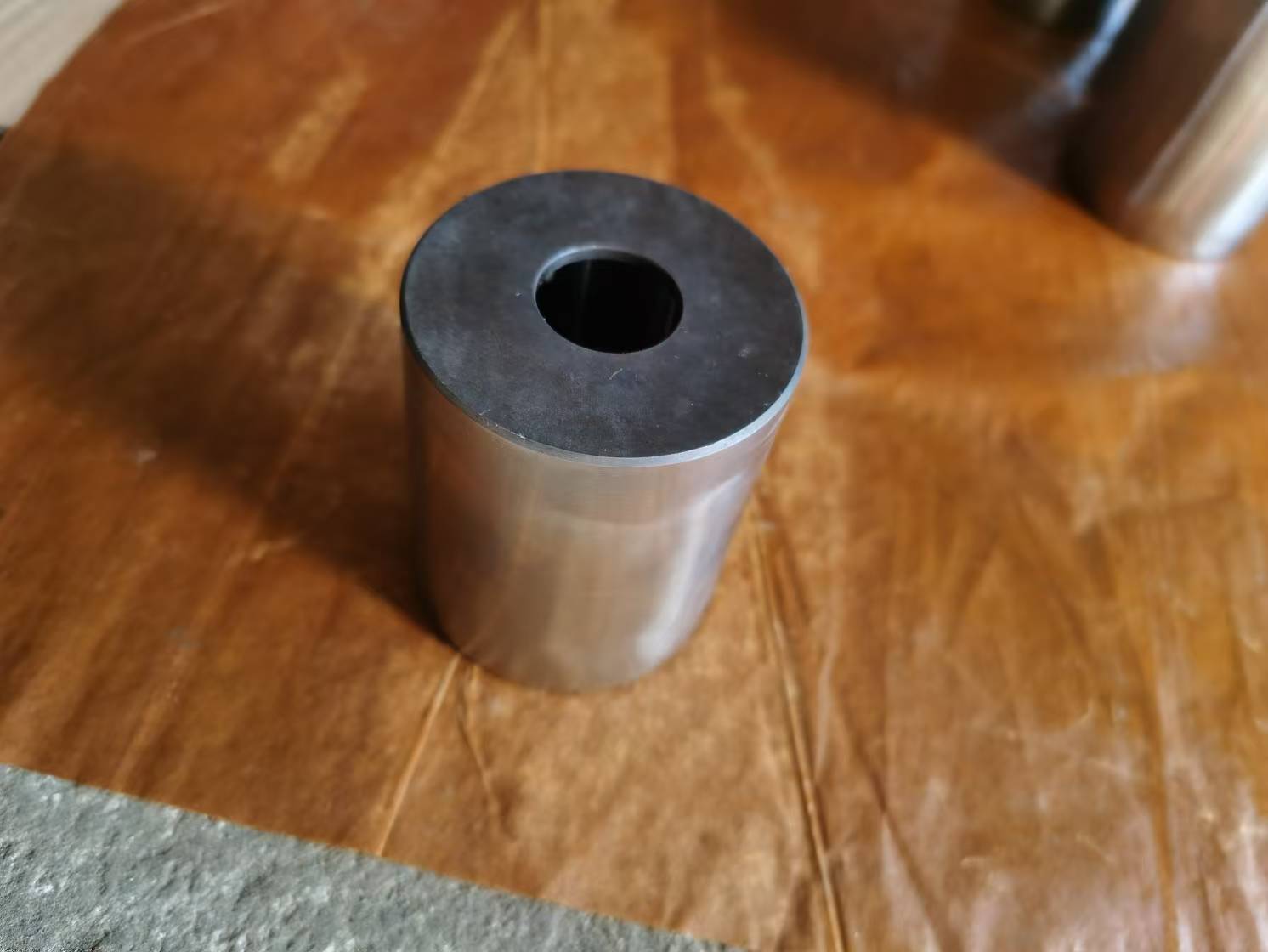

Los troqueles de rodillos para doblar barras de refuerzo son componentes de moldes especializados que se instalan en el disco de trabajo de una máquina dobladora de barras de refuerzo. El núcleo consta de tres partes: un rodillo central, un rodillo móvil y un rodillo de posicionamiento. Estos tres componentes trabajan juntos para formar un sistema de flexión estandarizado de tres puntos. Mediante el movimiento coordinado de los rodillos se consigue doblar y dar forma precisa a la barra de refuerzo. Los rodillos de diferentes especificaciones se pueden reemplazar de manera flexible para adaptarse a las necesidades de procesamiento de diversos diámetros de barras de refuerzo.
Los troqueles de rodillo para doblar barras de refuerzo funcionan según el principio de doblado de tres puntos. La barra de refuerzo está sujeta de manera estable entre el rodillo central y el rodillo de posicionamiento, que forman puntos fijos de soporte y posicionamiento. El equipo impulsa el rodillo móvil para realizar un movimiento de alimentación rotacional, aplicando una presión de flexión uniforme a la barra de refuerzo, provocando una deformación plástica alrededor del rodillo central para completar la operación de flexión. El radio de curvatura se puede ajustar de manera flexible cambiando el diámetro del rodillo central para cumplir con los diferentes requisitos de curvatura de los diseños de ingeniería; el ángulo de flexión final de la barra de refuerzo está controlado por el ángulo de rotación del disco de trabajo, y los modelos convencionales pueden lograr un ajuste continuo de 0 a 180°.
Según su estructura central y función, los troqueles de rodillos para dobladoras de barras de refuerzo se clasifican principalmente en rodillos centrales, rodillos móviles y rodillos de posicionamiento. El rodillo central se fija en el centro de la placa de trabajo y sirve como punto de pivote central para doblar las barras de refuerzo. Su diámetro determina directamente el radio mínimo de curvatura de la varilla y es un componente fundamental para todas las operaciones de curvatura. El rodillo móvil es el componente activo que aplica la fuerza; su posición de instalación se puede ajustar según los requisitos de procesamiento y aplica fuerza de flexión mediante rotación, lo que lo hace crucial para controlar el ángulo de flexión de la barra de refuerzo. El rodillo de posicionamiento es un componente de soporte auxiliar que mantiene una posición fija para evitar eficazmente el desplazamiento y la deformación de barras de refuerzo largas o múltiples barras de refuerzo paralelas durante el doblado, mejorando así la estabilidad del procesamiento.
Según las especificaciones de diámetro de la barra de refuerzo adaptada, los troqueles de rodillo para doblar barras de refuerzo se pueden dividir en cuatro categorías: especificaciones pequeñas, medianas, grandes y especiales. Los rodillos pequeños son principalmente adecuados para barras de refuerzo con diámetros de 6 a 16 mm y se utilizan principalmente para escenarios de procesamiento fino, como estribos y barras de refuerzo de componentes prefabricados pequeños; los rodillos medianos son adecuados para barras de refuerzo con diámetros de 18 a 28 mm y son accesorios estándar para procesar barras de refuerzo estructurales principales en proyectos de construcción, como vigas y losas; los rodillos grandes son adecuados para barras de refuerzo de gran diámetro de 32 a 50 mm y se utilizan principalmente para procesar barras de refuerzo en componentes de construcción pesados, como columnas y muros de corte; Los rodillos de especificaciones especiales son modelos personalizados, adaptados específicamente a las necesidades de procesamiento de materiales especiales, como barras de refuerzo de forma irregular, acero roscado de alta resistencia y acero de alta tenacidad de grado HRB500.
Los parámetros de especificación principales de los troqueles de rodillo para doblar barras de refuerzo deben cumplir con los estándares de la industria para el procesamiento de barras de refuerzo y coincidir altamente con el equipo y los materiales de procesamiento. El rango de diámetro convencional de los rodillos es de 25 a 120 mm, que debe seleccionarse basándose en 1,5 a 5 veces el diámetro de la barra de refuerzo procesada, lo que afecta directamente el radio de curvatura mínimo y la adaptabilidad del procesamiento de la barra de refuerzo; el ancho del rodillo es de 15 a 50 mm, determinado principalmente por el diámetro de la barra de refuerzo procesada y la cantidad de barras de refuerzo dobladas a la vez. Cuanto mayor sea el ancho, más estable será el efecto de sujeción y soporte sobre la barra de refuerzo; el diámetro del orificio del eje es de 16 a 40 mm, que debe coincidir con precisión con el diámetro del eje del disco de trabajo de la máquina dobladora de barras de refuerzo y es un parámetro clave para garantizar la estabilidad de la instalación del molde;
El material de los troqueles rodillos para doblar barras de refuerzo determina directamente su rendimiento principal, como dureza, resistencia al desgaste y resistencia al impacto. Los materiales principales utilizados incluyen Cr12MoV y D2, con diferentes materiales adecuados para diferentes condiciones de procesamiento. El acero para herramientas de aleación Cr12MoV tiene alta dureza, alta resistencia al desgaste y buena templabilidad, con una fuerte estabilidad del material, lo que lo convierte en una opción general para el procesamiento convencional, adecuado para procesar barras de refuerzo ordinarias y barras de refuerzo de resistencia media;
La precisión del procesamiento de los troqueles de rodillos para dobladoras de barras de refuerzo afecta directamente la calidad del doblado de las barras de refuerzo. Su producción requiere múltiples procesos de fabricación de precisión, que incluyen forjado de precisión, tratamiento térmico al vacío, tratamiento de superficies profesional y rectificado de precisión. El forjado de precisión es el proceso básico, que hace que la estructura metálica interna del rodillo sea densa mediante el forjado, mejorando efectivamente la resistencia estructural general y la resistencia al impacto, y evitando fracturas durante operaciones posteriores; El tratamiento térmico al vacío es crucial para garantizar el rendimiento del material. Mediante un enfriamiento uniforme en un ambiente de vacío, el rodillo alcanza la dureza diseñada evitando efectivamente la deformación del molde y garantizando la precisión dimensional; El pulido de precisión es el proceso de acabado final. A través de equipos de rectificado de alta precisión, la tolerancia del diámetro del rodillo se controla dentro de ±0,02 mm, lo que garantiza la precisión dimensional y la adaptabilidad de la instalación del molde, y garantiza la precisión del procesamiento de doblado.
Se debe realizar un mantenimiento básico durante el uso diario para garantizar el rendimiento y la vida útil del molde. Antes de usarlo, verifique que el rodillo esté instalado de forma segura sin desplazamiento y limpie la superficie de fragmentos de barras de refuerzo, óxido, manchas de aceite y otras impurezas; durante el uso, procese estrictamente de acuerdo con las especificaciones adaptadas y evite sobrecargar o procesar barras de refuerzo que excedan el diámetro especificado para evitar la deformación y el astillamiento del molde; Después del uso, limpie rápidamente cualquier mancha restante en la superficie y aplique aceite lubricante antioxidante al orificio del eje y a las superficies de contacto para evitar la oxidación.
Los planes de mantenimiento deben desarrollarse en función de la frecuencia de operación. Para el procesamiento por lotes regular, se recomienda una revisión de mantenimiento exhaustiva semanalmente. Desmonte los rodillos para limpiar a fondo las impurezas y el óxido, e inspeccione la superficie en busca de desgaste, grietas y deformaciones. Verificar la precisión de las superficies de contacto; lubrique los orificios del eje y las piezas giratorias y reemplace el lubricante envejecido; Inspeccione la estructura de la ranura y repare el desgaste menor puliendo. Después del mantenimiento, almacene los rodillos por separado en un ambiente seco y ventilado para evitar daños por humedad e impactos.
Determine si reparar o reemplazar según el grado de desgaste del molde para evitar afectar la calidad del procesamiento. El desgaste superficial leve y los rayones que no afectan la estructura de la ranura ni la precisión dimensional se pueden reparar puliendo y soldando/esmerilando; el desgaste severo de la superficie, las astillas, las grietas o la deformación de las ranuras, o el desgaste y la desalineación del orificio del eje requieren un reemplazo oportuno; Los moldes con deformaciones o roturas generales que no se pueden reparar deben reemplazarse directamente con el mismo tipo de molde del fabricante original para garantizar la compatibilidad y la precisión del procesamiento.
