Guía de selección completa de cuchillas de corte para neumáticos: material, tipo y mantenimiento

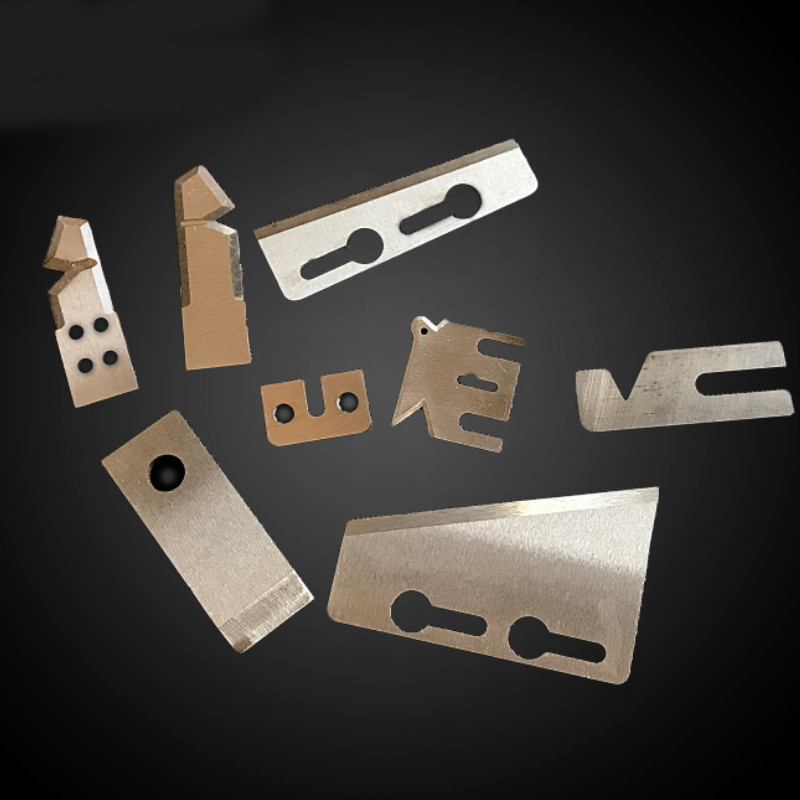

1. Introducción: cuatro factores fundamentales para la selección de la hoja
Las hojas de corte para neumáticos son consumibles de corte fundamentales para la fabricación de neumáticos y el reciclaje de neumáticos de desecho. La selección adecuada de la hoja se basa en hacer coincidir las condiciones de trabajo (corte de neumáticos de desecho de caucho en bruto o de cables de acero) con cuatro indicadores clave para garantizar la resistencia al desgaste, la resistencia al impacto y el filo del corte:
Material de la hoja: determinante fundamental de la resistencia al desgaste, la tenacidad y la estabilidad térmica.
Tipo de hoja: Adaptada a la estructura de la máquina y al proceso de corte
Dureza de la hoja: Configuración equilibrada entre rendimiento contra el desgaste y capacidad antiimpacto.
Tecnología de recubrimiento: mejora adicional para antiadherencia, resistencia a la abrasión y protección contra la corrosión.
2. Desglose detallado del material de las hojas: desde económico hasta premium
2.1 Comparación de grados de materiales comunes
| Categoría de material | Grado | Rango de dureza | Características principales | Aplicación recomendada |
| Acero resistente al desgaste | Acero para troqueles de trabajo en frío Cr12MoV | CDH 58–62 | Rendimiento integral equilibrado, excelente resistencia al desgaste; La vida útil alcanza entre 3 y 5 veces la del acero al carbono ordinario después del tratamiento térmico estándar. | Prioridad de uso general: la mayoría de las líneas de producción de reciclaje de neumáticos requieren rentabilidad y una larga vida útil. |
| Acero resistente al desgaste | Acero para herramientas con alto contenido de carbono y alto contenido de cromo D2 / SKD11 | CDH 58–62 | Resistencia superior a la abrasión y templabilidad; El tratamiento térmico optimizado aumenta la resistencia al impacto entre un 30 % y un 50 %. | Opción de actualización para corte continuo severo con alta demanda de desgaste |
| Acero resistente a impactos | Acero para troqueles de trabajo en caliente H13 | CDH 48–55 | Excelente tenacidad después del tratamiento térmico al vacío, antidesgarro al cortar alambres de acero incrustados | Palas de rotor primario para trituradoras de neumáticos de desecho con alto contenido de acero y carga de impacto pesada |
| Acero resistente a impactos | Acero para herramientas de aleación 6CrW2Si | CDH 52–55 | Dureza y tenacidad bien equilibradas, excelente resistencia a los golpes | Trituración de alta resistencia para neumáticos de desecho reforzados con acero bajo impacto alterno |
| Material resistente al calor de alta resistencia | Carburo cementado YG8/YG20 (base WC) | HRA 89–92 (~HRC70+) | Dureza extrema, resistencia a la abrasión 5–8 veces acero para herramientas convencional, excelente resistencia a altas temperaturas | Corte de cables de alta precisión y desmontaje de neumáticos todoterreno gigantes OTR |
| Material resistente al calor de alta resistencia | Acero de alta velocidad M2/M35 HSS | CDH 63–66 | Dureza superior al rojo, soporta temperaturas de corte instantáneas superiores a 300 ℃ | Corte continuo de alta velocidad bajo alta generación de calor. |
| Grado económico | Acero al carbono/baja aleación | Dureza relativamente baja | Bajo coste de adquisición, durabilidad limitada | Corte intermitente de lotes pequeños con presupuesto ajustado |
2.2 Principios básicos de la selección de materiales
Neumáticos de desecho con alambres de acero incrustados → Priorizar los grados de alta tenacidad: H13 / 6CrW2Si
El corte de acero crea una carga de impacto instantánea. Las hojas demasiado duras y quebradizas sufren frecuentes roturas de los bordes; En esta aplicación, la tenacidad prevalece sobre la pura resistencia al desgaste.
Corte de precisión para la producción de neumáticos originales → Priorice los grados de alto desgaste: Cr12MoV / D2/SKD11
El corte de cables y de la banda de rodadura requiere cortes suaves y sin rebabas y una retención de los bordes a largo plazo; El acero para trabajo en frío con alto contenido de cromo satisface los requisitos de producción de precisión.
Producción continua en masa → El carburo cementado ofrece un mejor costo total de propiedad (TCO)
Aunque el costo inicial de compra del carburo es de 5 a 8 veces mayor que el acero para herramientas normal, su vida útil supera al acero convencional en más de 10 veces, lo que reduce el tiempo de inactividad y los gastos de reemplazo para líneas de gran volumen.
3. Tipos de hojas y aplicaciones correspondientes
3.1 Clasificación por perfil de filo
| Forma de la hoja | Características clave | Ámbito de aplicación |
| Hoja plana recta | Contacto de corte uniforme, superficie de corte limpia, adaptabilidad universal | Corte transversal recto en fábricas de neumáticos, corte de tiras de caucho y recorte de precisión |
| Hoja con muescas/dentado | Desgarro punto a punto mediante puntas de dientes, agarre potente para goma elástica y resistente | Trituración de neumáticos de desecho (carcasa de cuerda de acero), accesorio central para trituradoras de doble eje |
| Hoja de contorno curva | Se adapta a superficies curvas de neumáticos para reducir la resistencia al corte. | Recorte de flancos de neumáticos, eliminación de rebabas y corte de perfiles |
3.2 Clasificación por equipo coincidente
B. Equipos originales de fabricación y recorte de neumáticos
| Requisitos técnicos clave | de la máquina aplicable | al estilo de hoja |
| Hoja de corte recta | Cortador de cable y cortadora de banda de rodadura | Material Cr12MoV/carburo para alta precisión y acabado sin rebabas. |
| Cuchilla para recortar contornos | Máquina desbarbadora de neumáticos | Perfil curvo personalizado para eliminar rebabas y rebabas residuales de neumáticos vulcanizados |
| Cuchilla cortadora circular giratoria | Máquina cortadora de tiras de caucho | Corte continuo por extrusión de rodillos; Disponible en grados de acero para herramientas de carburo, HSS o aleación. |
3.3 Selección de borde recto versus borde dentado
| Tipo de borde | Notas críticas | sobre la mejor aplicación |
| Borde recto | Corte de precisión para componentes de neumáticos originales estandarizados | Acabado de corte limpio pero propenso a la abrasión localizada tras el impacto de un objeto extraño duro |
| Borde dentado | Trituración de neumáticos de desecho con inclusiones de alambre de acero. | Diseño de dientes inversos intercalados recomendado para alimentación elástica para reducir el consumo de energía. |
4. Tecnología de revestimiento de cuchillas: potenciador oculto del rendimiento
4.1 Recubrimientos comunes y aumento de rendimiento
| Tipo de recubrimiento | Ventaja central | Mejora de la vida útil |
| Nitruro de titanio TiN | Recubrimiento universal clásico que mejora el desgaste básico y el rendimiento antiadherente. | Actualización de rendimiento básico |
| Nitruro de aluminio y titanio TiAlN | Resistencia a la oxidación de hasta 800–900 ℃, coeficiente de fricción reducido en un 40 % | Extensión de vida útil de 3 a 5 veces |
| Recubrimiento nanomulticapa (CrAlN / TiSiAlN, etc.) | Dureza ultraalta, resistencia térmica de hasta 900 ℃ con autolubricación incorporada | Más de 4 veces de extensión de vida útil |
| Deposición física de vapor PVD (serie TiAlN) | Baja fricción, eficaz contra la adhesión del caucho. | Notable promoción general de la vida útil |
4.2 Reglas de selección de recubrimientos
Corte de caucho bruto: revestimiento de TiN para evitar la acumulación de caucho en el filo
Trituración de neumáticos de desecho con cordón de acero: TiAlN o revestimiento nanocompuesto para condiciones de trabajo de alto desgaste y altas temperaturas
Corte de alta viscosidad y calor elevado: nanorrevestimiento autolubricante dopado con MoS₂ / WS₂
5. Preguntas frecuentes: preguntas técnicas frecuentes
P1: ¿Cómo elegir entre Cr12MoV y H13?
Cr12MoV: HRC58–62 de alta dureza con resistencia superior a la abrasión, ideal para cortes de precisión de bandas y cables; relativamente frágil, el agrietamiento de los bordes se produce con un tratamiento térmico inadecuado, preferido para el procesamiento de precisión de neumáticos terminados.
H13: Excelente tenacidad resiste el astillado al cortar alambres de acero pero menor resistencia al desgaste; dedicada a la trituración gruesa de neumáticos de desecho reforzados con acero.
Conclusión: Cr12MoV para corte de precisión; H13 / 6CrW2Si para trituración de neumáticos de desecho que contienen acero de alta resistencia.
P2: Señales de advertencia sobre el reafilado o reemplazo de la hoja
La hoja necesita reacondicionamiento o reemplazo una vez que aparece algún síntoma:
Se requiere una mayor presión de corte para completar la separación normal
Sección de corte rugosa y cubierta de rebabas
La carga del motor excede el valor nominal estándar en más del 15%
Borde visible desconchado o grieta en la superficie
P3: Vida útil de referencia frente a diferentes categorías de neumáticos
Neumáticos de desecho de turismos: normalmente un reemplazo por año en condiciones de funcionamiento normal.
Neumáticos para camiones/servicio pesado: un mayor contenido de acero acelera la abrasión entre 3 y 5 veces más rápido que los neumáticos para pasajeros
Neumáticos todoterreno gigantes OTR: desgaste severo, inspección de las cuchillas y reemplazo requerido cada 2 meses
Nota: La vida útil real varía según el contenido de acero, los contaminantes extraños y el volumen de procesamiento diario sin un ciclo de reemplazo fijo.
P4: Recuperación del rendimiento después del reafilado de la hoja
Las hojas son totalmente reutilizables mediante un reafilado profesional.
Vida útil total = Durabilidad de corte único × Tiempos de reafilado permitidos
Conserve siempre el ángulo de rectificado original de fábrica; La geometría inadecuada del borde provoca un embotamiento y astillado acelerados. Se recomienda encarecidamente un servicio de rectificado profesional.
P5: ¿Vale la pena el alto costo inicial del carburo cementado de primera calidad?
Los grados de carburo de tungsteno YG8 alcanzan una dureza HRA89–92, con una resistencia a la abrasión de 5 a 8 veces mayor que la del acero para herramientas convencional y una vida útil 10 veces mayor. A pesar del costo inicial de 5 a 8 veces el acero de aleación regular, el costo total se optimiza para la producción en masa mediante:
Tiempo de inactividad drásticamente reducido debido al cambio frecuente de cuchillas
Costo de reafilado menos recurrente
Calidad de corte estable y constante
Desde la perspectiva del TCO, el carburo se vuelve rentable para una producción continua de gran volumen.
P6: ¿Por qué el acero al carbono de bajo costo no es adecuado para líneas de producción a gran escala?
El bajo precio de adquisición se ve compensado por reemplazos frecuentes y tiempos de inactividad excesivos en la producción. La pérdida de producción por paradas repetidas de la máquina supera los ahorros iniciales en las cuchillas; El acero al carbono sólo es aceptable para tareas esporádicas de corte en lotes pequeños.
P7: Especificaciones estándar de la industria relevantes
ISO 3685: Estándar global para pruebas de vida útil de herramientas, especifica el límite de desgaste de flanco permisible (valor VB) como umbral de descarte
ASTM D2228: Estándar de prueba de abrasión de caucho para evaluar indirectamente la tasa de desgaste de la hoja durante el corte de caucho
ASTM D412 / ISO 37: Especificación del material y dimensiones de la hoja de corte de muestras con mancuernas
P8: Causas fundamentales y soluciones del frecuente astillado de las cuchillas (clasificadas por frecuencia de aparición)
Desechos duros extraños (piedra/chatarra ferrosa) mezclados en la alimentación: Instale el separador magnético antes de alimentar la tolva
Selección inadecuada de materiales demasiado duros y carentes de tenacidad: cambie Cr12MoV a H13 / 6CrW2Si para una trituración con mucho impacto
Espacio libre de cuchillas excesivamente estrecho que provoca una colisión entre metal y metal: reajuste el espacio a las especificaciones de fábrica
Sobrecarga de la máquina o sobrealimentación irregular: estandarice el procedimiento de alimentación dentro de la capacidad nominal
6. Manual de mantenimiento y solución de problemas de las cuchillas
6.1 Lista de verificación de inspección diaria previa a la operación
Inspección visual para detectar astillas en los bordes, grietas o abrasión localizada anormal en todo el conjunto de hojas.
Limpie los restos de caucho y los alambres de acero sueltos dentro de la cámara de corte.
Verifique la holgura de la hoja dentro del rango calibrado de fábrica
Elimina piedras e impurezas metálicas perdidas de la entrada de alimentación.
Funcionamiento en ralentí sin carga de 1 a 2 ciclos para comprobar el ruido de funcionamiento anormal
Lógica de mantenimiento: Un pequeño defecto en el borde se expande rápidamente bajo carga completa y puede dañar el cubo y el soporte del cortador sin una detección temprana.
6.2 Estándares regulares de reafilado
Condiciones de activación del remolido
Carga del motor >15% del valor nominal, eficiencia de corte reducida, cortes con rebabas o daños visibles en los bordes.
Prácticas de reafilado aprobadas
✅ Mantenga el ángulo de rectificado de bordes original del OEM para preservar la dureza inherente de la hoja
✅ Rectifique o reemplace el juego completo de cuchillas colectivamente en condiciones de desgaste desigual
✅ Minimice la eliminación del sustrato durante el afilado para conservar el espesor máximo utilizable
❌ Evite el rectificado manual informal arbitrario o la geometría alterada del borde
6.3 Cuadro de referencia rápida para el diagnóstico de fallas
| Fallo | Causa posible | Acción correctiva |
| Rápido embotamiento y corte duro | Entrada de arena/gravilla, revenido por sobrecalentamiento o desgaste natural | Rectificado profesional; limpiar previamente el alimento crudo para eliminar la arena |
| Grosor de corte desigual | Holgura desalineada, abrasión asimétrica de la hoja | Recalibrar la dimensión del espacio; inspeccionar y reemplazar el juego de cuchillas desgastadas |
| Frecuentes grietas o astillas en la hoja | Golpe duro con objetos extraños o alimentación por sobrecarga | Detener la producción para reemplazar las cuchillas; agregar eliminación de impurezas magnéticas |
| Caída de producción superior al 15% | Desgaste general severo de la hoja | Reemplazo completo de cuchillas |
| Rebaba de corte excesiva | Borde desafilado o ángulo de rectificado incorrecto | Rectifique o reemplace las cuchillas afectadas |
| Alarma frecuente de sobrecarga del motor. | Espacio libre demasiado ajustado o borde cortante desafilado | Reajustar la brecha; organizar el afilado de la hoja |
6.4 Especificación de almacenamiento de la hoja
✅ Almacene en un almacén seco y ventilado para prevenir la oxidación
✅ Separe las hojas individuales con una almohadilla espaciadora para evitar daños por colisión en los bordes
✅ Limpie los residuos de caucho y grasa de la superficie de las hojas antes de almacenarlas
❌ Nunca apile directamente sobre suelo húmedo o superficie de metal desnudo
7. Hoja de referencia de selección rápida por condición de trabajo
| Escenario de aplicación | Material recomendado | Tipo de hoja preferido | Recubrimiento sugerido |
| Reciclaje de neumáticos de desecho de pasajeros con cordón de acero | H13/6CrW2Si | Hoja de trituración dentada | TiAlN |
| Trituración de neumáticos de desecho de camiones pesados | Cr12MoV/H13 | Hoja dentada con gancho inverso entrelazado | Recubrimiento TiAlN o nanocompuesto |
| Corte recto de banda de rodadura y cordón (fábrica OEM) | Cr12MoV | Hoja recta plana | Estaño/TiAlN |
| Corte de cable de acero de alta precisión | Carburo cementado YG8/YG20 | Cortador recto de precisión | TiAlN/nanorecubrimiento |
| Recorte flash de vulcanización de neumáticos | HSS / Acero al carbono de primera calidad | Cuchilla de corte curva | Estaño |
| Corte de tiras de caucho laminadas | D2/SKD11/Cr12MoV | Cortadora circular rotativa | Estaño/TiAlN |
| Desmontaje de neumáticos todoterreno gigantes OTR | Carburo de tungsteno | Cuchilla de desmontaje resistente personalizada | Recubrimiento nanocompuesto |
| Corte intermitente en lotes pequeños con presupuesto ajustado | Acero al carbono ordinario | Hoja recta plana universal | Sin recubrimiento |
