Cómo elegir la matriz de máquina dobladora adecuada
¿Qué es una matriz de máquina dobladora?
Los troqueles de las máquinas dobladoras (herramientas para plegadoras) son piezas clave para doblar láminas de metal con una plegadora.

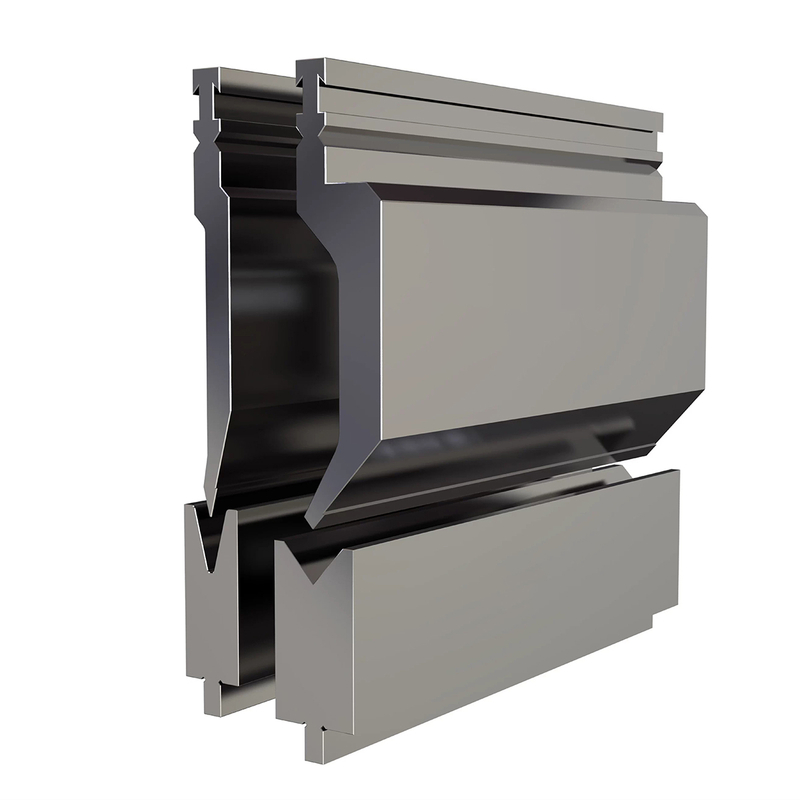

Partes principales:
Troquel superior (punzón) y troquel inferior
Cómo funciona:
Aprieta láminas de metal para formar formas (ángulos de 90°, formas de U, formas de V, etc.)
Usos comunes:
Fabricación mecánica, chapistería, ferretería, armarios.
Componentes principales y cómo funciona
Troquel superior
Se adjunta al control deslizante móvil de la plegadora (aplica presión).
Formas: borde recto, esquina afilada, cuello de cisne, arco
Controla la forma exterior de la pieza doblada.

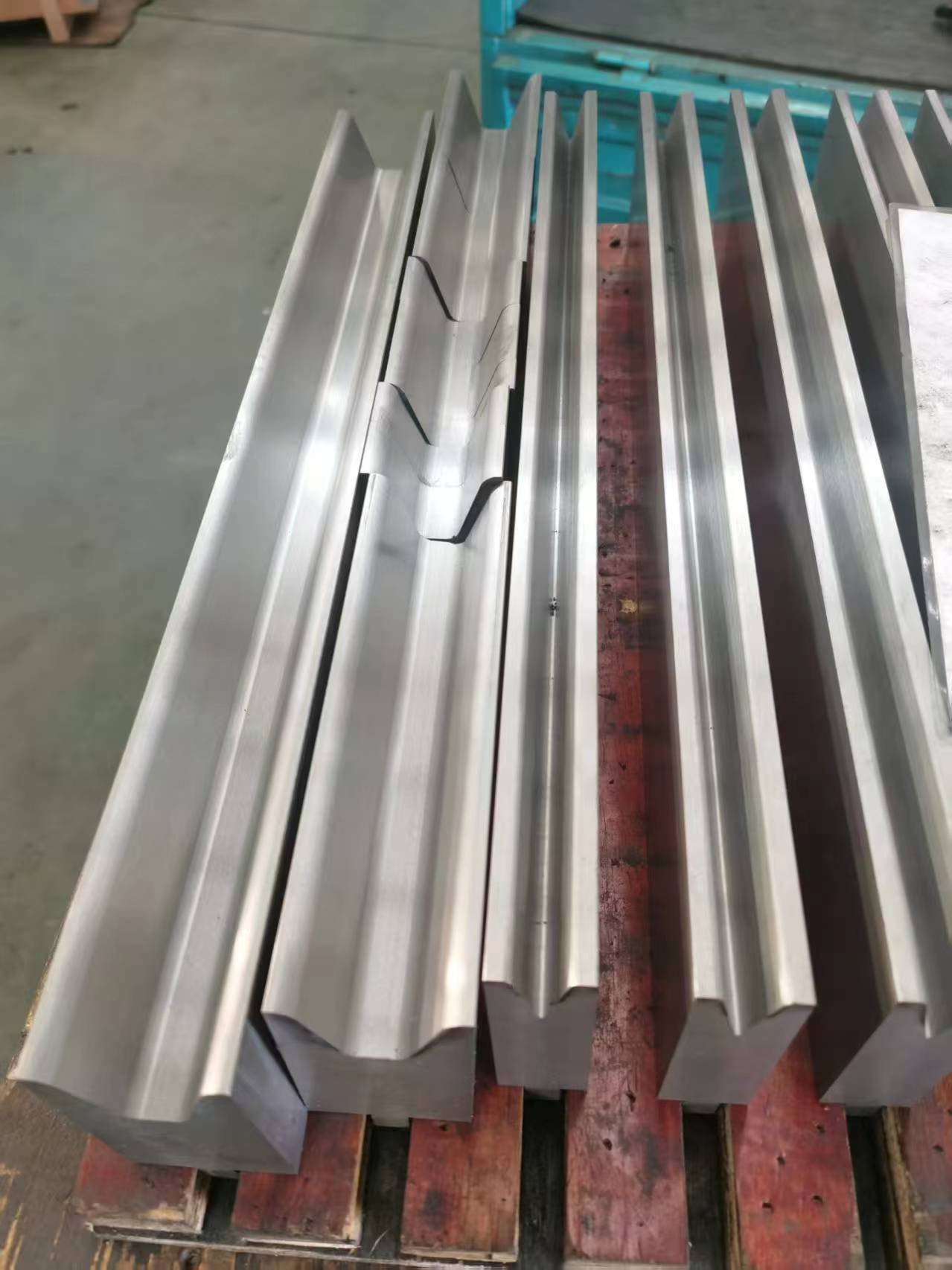

Troquel inferior
Fijado en el banco de trabajo de la plegadora (soporta la chapa).
Principalmente tiene una ranura en forma de V
El ancho de la ranura afecta la fuerza de flexión, el tamaño del filete y la calidad.
Principio de funcionamiento
Coloque la lámina de metal en el troquel inferior.
El control deslizante mueve el troquel superior hacia abajo para apretar la hoja.
La hoja se dobla en la forma deseada (deformación permanente)
El troquel superior retrocede; sacar la pieza de trabajo terminada
Características clave de las buenas matrices para doblar
Fuerte y resistente al desgaste :
Fabricado en acero 42CrMo, endurecido a HRC 45–52; resiste la presión y la fricción
Personalizable :
Se puede fabricar en diferentes formas y tamaños para satisfacer las necesidades de la pieza de trabajo.
Compatible :
Se adapta al tamaño, tonelaje y sistema de sujeción de la plegadora.
Estandarizado :
Funciona con marcas comunes de plegadoras (Amada, Trumpf, etc.); opciones personalizadas disponibles
Tipos comunes de troqueles para doblar
Formando forma
Borde recto estándar: para curvas rectas regulares (el más común)

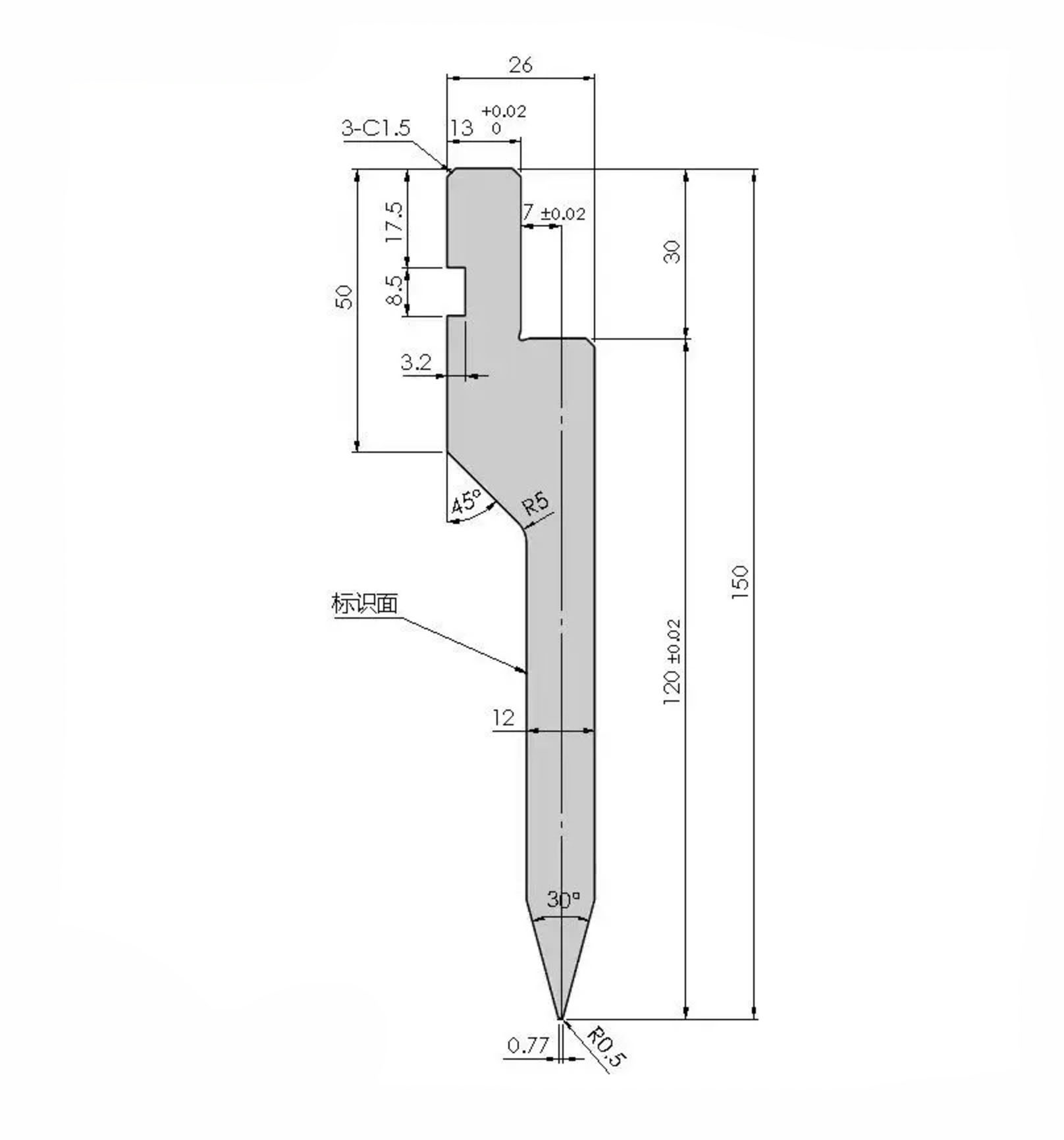

Ángulo agudo: para ángulos pequeños y flexión precisa

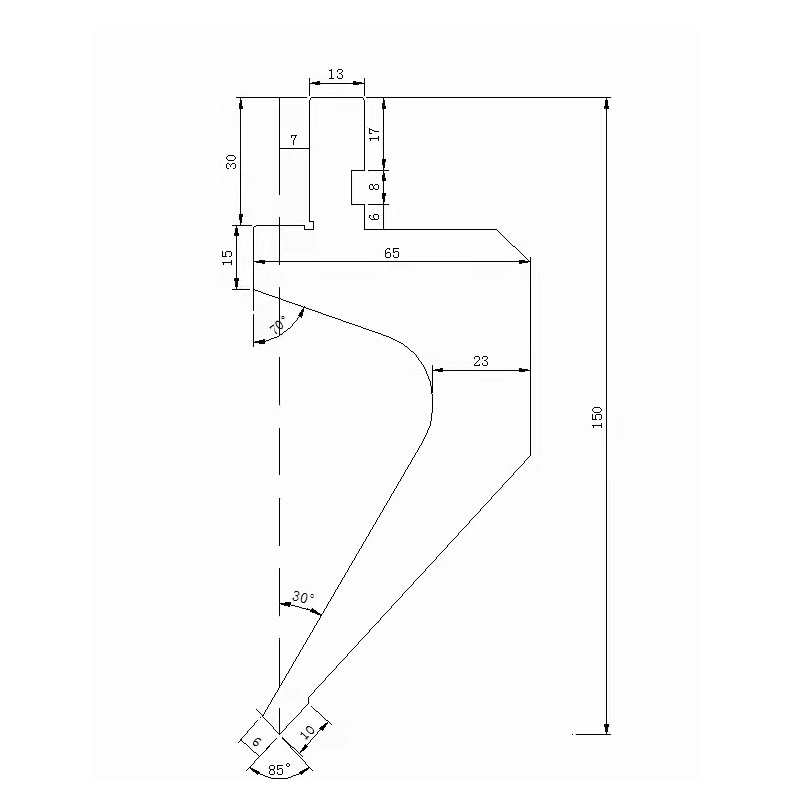

Cuello de cisne: Para piezas en forma de U y de canal profundo (evita interferencias)
Arco: Para curvas curvas o redondeadas
Irregular: Hecho a medida para formas especiales
Por aplicación
Estándar: Para acero dulce, acero galvanizado (rentable)
Alta resistencia: Para acero inoxidable, placas de aleación gruesas (diseño reforzado)
Material fino: evita que las hojas finas se deformen o se raye.
Por interfaz de instalación
Amada/Promecam: Se adapta a las plegadoras Amada
Trumpf/Wila: Se adapta a las plegadoras Trumpf y Wila
Nuevo estándar: Universal (se adapta a la mayoría de las plegadoras domésticas)
Cómo elegir el troquel adecuado
-
Haga coincidir el material
Acero dulce: recuperación elástica pequeña (use un punzón de 86°–88° para curvas de 90°)
Acero inoxidable/de alta resistencia: Gran recuperación elástica (use un punzón de 85°)
Elija el tamaño del troquel según el espesor de la hoja
-
Siga el principio 8×
Regla básica: ancho de ranura en V = 8 × espesor de la chapa (V = 8T)
Hojas delgadas (T < 3 mm): V = 6T
Hojas gruesas (T > 8 mm): V = 10T–12T
-
Verifique los límites de presión
El tonelaje de la plegadora debe ser menor que la carga nominal del troquel (margen de seguridad del 10 al 15 %)
Utilice matrices reforzadas/segmentadas para láminas gruesas/de alta resistencia
-
Elija la forma de punzón adecuada
Estándar: Curvas rectas regulares
Ángulo agudo: ángulos pequeños, control de recuperación elástica
Cuello de cisne: canales profundos, forma de U
Arco/personalizado: formas curvas o especiales
-
Garantizar la compatibilidad del equipo
Haga coincidir el tipo de vástago del troquel con el sistema de sujeción de la plegadora.
La altura del troquel debe ajustarse a la carrera deslizante de la plegadora.
Ventaja de precisión
Conclusión
Elegir el troquel de doblado adecuado garantiza dobleces precisos, una larga vida útil del troquel y una alta eficiencia. Utilice troqueles de acero 42CrMo para obtener mejores resultados: funcionan con la mayoría de las marcas de plegadoras y se pueden personalizar según sus necesidades.
