Pasadores y Accesorios de Alto Rendimiento para Dobladoras de Barras de Refuerzo
Somos fabricantes especializados en pasadores y pernos para dobladoras de varilla. Ofrecemos soluciones a medida, personalizadas según los requisitos técnicos específicos de su maquinaria.
Nuestra empresa lidera la investigación, desarrollo y producción de herramientas de corte y componentes críticos para la industria del procesamiento de acero de refuerzo. Suministramos cuchillas de corte, herramientas de doblado y una gama integral de refacciones para maquinaria pesada.
Aplicaciones y Compatibilidad
Nuestros productos garantizan una compatibilidad total con la mayoría de los equipos del mercado, incluyendo cortadoras, dobladoras y máquinas integradas de enderezado y corte. Somos el aliado estratégico en:
Ingeniería Civil: Puentes, túneles y megaproyectos.
Plantas de Habilitado: Centros de procesamiento de acero.
Prefabricados: Líneas de producción de componentes de concreto.
Producción de Herramientas de Corte y Doblado
Cuchillas de Corte para Varilla
Tratamiento Térmico Avanzado: Sometidas a temple integral y revenido de precisión para máxima tenacidad.
Resistencia Industrial: Alta capacidad de absorción de impactos y resistencia al desgaste abrasivo.
Corte Limpio: Bordes rectificados y pulidos que garantizan un corte fluido, evitando atascos en trabajos por lotes.
Diseño Cuadrado Modular: Permite el uso de sus 4 caras de corte, reduciendo los costos de mantenimiento hasta en un 75%.
Herramientas y Cuchillas de Doblado
Personalización Total: Adaptables según el modelo de la dobladora y el radio de curvatura requerido.
Estabilidad Dimensional: Tratamiento térmico que elimina el retroceso elástico (springback), asegurando ángulos exactos.
Seguridad: Evitan el astillamiento y la deformación de la varilla durante la formación de estribos o escuadras.
Gama Completa de Refacciones y Accesorios
Todos nuestros repuestos están fabricados bajo estándares OEM, asegurando una instalación "plug-and-play" sin necesidad de ajustes adicionales.
Para Cortadoras
Soportes de cuchilla fija, bielas, deslizadores y ejes de engranaje.
Para Dobladoras
Ejes centrales (bulones), discos de doblado, mordazas y deflectores de posicionamiento.
Para Enderezadoras
Rodillos de enderezado, ruedas de tracción y conjuntos de corte.
Tratamientos de Superficie
Aplicamos procesos de carburación, galvanizado y pasivación para maximizar la resistencia a la oxidación en entornos de obra exigentes.
Ingeniería a Medida y Control de Calidad
Contamos con centros de mecanizado CNC avanzados y equipos de prueba de dureza profesional. Cada lote se somete a inspecciones rigurosas desde la materia prima hasta el producto final. Ofrecemos:
El Rol Crítico de los Pasadores en la Dobladora
Componentes Comunes
Pasador Central (Perno Pivot): El eje principal de rotación.
Pasador de Posicionamiento: Garantiza la alineación de la varilla.
Pasador Fijo: Punto de apoyo para el torque de doblado.
Importancia del Diámetro y Material (45# vs 40Cr)
Diferentes diámetros de varilla exigen diferentes radios de curvatura (normas 4D/5D). El uso del eje de conformación correcto evita microfisuras en el acero. Nota técnica: Materiales como el acero 45# o 40Cr son inútiles sin el tratamiento térmico adecuado; no alcanzarán la resistencia mecánica necesaria.
I. ¿Por qué la Dureza (HRC) es Vital en los Pasadores?
El pasador es el componente que soporta la mayor carga radial, cizallamiento torsional y fricción constante. Su dureza define la seguridad de la operación.
Funciones Clave de una Dureza Certificada
-
Resistencia al Desgaste y Deformación Plástica:
La fricción entre la varilla corrugada y el pasador es extrema. Sin una dureza adecuada (HRC 45–55 en el cuerpo y hasta HRC 58–62 en superficies de carga), el pasador desarrollará muescas y deformaciones que arruinarán la precisión del ángulo de doblado.
-
Prevención de Roturas Críticas:
Un pasador demasiado blando se doblará (fallo por flexión), mientras que uno demasiado duro y frágil se romperá catastróficamente. Nuestro proceso de temple y revenido equilibra resistencia y tenacidad, absorbiendo las cargas de choque sin fracturarse.
-
Continuidad Operativa:
Los pasadores con dureza certificada minimizan las paradas por mantenimiento. Un componente de baja calidad no solo se desgasta rápido, sino que pone en riesgo la seguridad de los operarios ante una posible proyección de la barra.
Resumen: El tratamiento térmico es la única garantía de que el pasador resistirá la fatiga mecánica. Un pasador sin el tratamiento correcto no es apto para el trabajo industrial.
II. Parámetros Técnicos para la Personalización de Pasadores Especiales
Los pasadores fabricados a medida requieren de planos técnicos precisos para que el fabricante pueda garantizar la compatibilidad con su maquinaria, la capacidad de carga y la precisión dimensional. Los dibujos deben incluir dimensiones críticas, requisitos de proceso y especificaciones de material.
1. Dimensiones Externas y Tolerancias
Diámetro por secciones: Especificar el diámetro de cada tramo con su respectiva tolerancia (ej. h6/h7 para superficies de ajuste preciso, f8 para zonas de ajuste holgado).
Longitud por tramos: Longitud total y parcial con sus márgenes de tolerancia.
Geometrías especiales: Ancho y profundidad de chaveteros (cuñeros), ángulo y longitud de conicidad, radios de transición o aristas vivas.
Configuración de los extremos: Especificar si es cabeza plana, redondeada o avellanada; incluir el radio esférico o el diámetro/profundidad del avellanado.
2. Requisitos de Procesamiento y Tratamiento Térmico
Tipo de tratamiento: Especificar si requiere temple y revenido integral, o endurecimiento superficial (inducción/cementación) + revenido.
Rango de dureza: Indicar el valor exacto en la escala Rockwell, ej. HRC 45–50 integral o HRC 58–62 superficial.
Puntos de control: Marcar las zonas críticas donde se debe realizar la prueba de dureza.
3. Especificaciones del Material
Grado del material base: Selección según el nivel de esfuerzo.
Materiales recomendados: Acero al carbono 1045 (45#) o acero aleado 5140 (40Cr).
Nota técnica: El acero 40Cr (5140) es la opción preferida para pasadores de dobladoras de alta carga y componentes de forma especial debido a su superior resistencia a la fatiga.

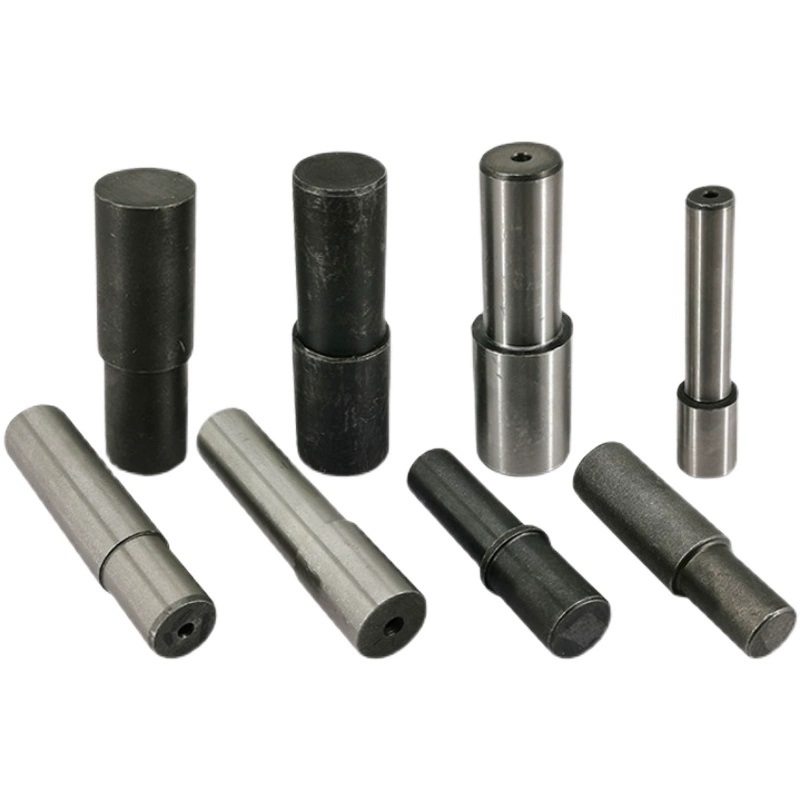

Ficha Técnica: Pasadores para Dobladora de Varilla
Grado de Material: Acero aleado 40Cr / Acero al carbono 1045.
Nivel de Dureza: 45–50 HRC (Endurecimiento por inducción).
Compatibilidad de Maquinaria: Modelos GW40, GW42, GW50, GW60 y dobladoras de estribos CNC.
Diámetros Disponibles: 20mm, 25mm, 30mm, 40mm, 45mm, 50mm (Personalización disponible).
Acabado de Superficie: Rectificado de precisión, aceitado antioxidante o pavonado (ennegrecimiento).
Análisis de Materiales
Acero al carbono 1045 (45#)
Ofrece buena tenacidad y maquinabilidad. Es la solución más rentable para el doblado de varilla en aplicaciones ligeras a medianas.
Acero aleado 5140 (40Cr)
Posee una mayor resistencia mecánica y a la fatiga en comparación con el 1045. Es el estándar ampliamente utilizado en el doblado industrial de alto volumen.
¿Por qué nuestros pasadores de doblado no se rompen?
A diferencia de los componentes estándar del mercado, nuestros pasadores de acero 40Cr se someten a un temple por inducción profundo. Este proceso logra un equilibrio perfecto entre la dureza superficial (para resistir la fricción) y la tenacidad del núcleo (para absorber el torque), evitando fracturas catastróficas bajo cargas pesadas.
Cómo elegir el diámetro correcto del pasador (Mandril)
Para cumplir con las normativas internacionales de radio de doblado (estándares 4D/5D), es crucial seleccionar el diámetro correcto del mandril central. Nuestro kit de accesorios incluye múltiples tamaños para garantizar que la varilla corrugada mantenga su integridad estructural y no presente microfisuras tras el curvado.
Acero 45#, 40Cr, tabla internacional de comparación de materiales
Estándares GB chinos | Estándares americanos AISI/SAE | Estándares JIS japoneses | Normas DIN alemanas | Estándares GOST rusos |
45#acero | 1045 | S45C | C45（1.1191） | 45 |
40Cr | 5140 | SCr440、SCr440H | 41Cr4（1.7035） |
40X |
Preguntas frecuentes
P: ¿Cuál es el mejor material para doblar pasadores de barras de refuerzo?
R: El acero al carbono 45# es de uso general. 40cr ofrece una mejor resistencia al desgaste y una vida útil más larga para operaciones industriales o CNC de servicio pesado.
P: ¿Estos pasadores pueden adaptarse a diferentes marcas de dobladoras de barras de refuerzo?
R: Sí. Siguen los estándares OEM universales para las máquinas de la serie GW. El mecanizado personalizado también está disponible según las dimensiones de su placa central.
P: ¿Por qué los pasadores de flexión comunes se rompen fácilmente?
R: Un tratamiento térmico deficiente, un material de baja calidad o una dureza inigualable provocan roturas. Nuestros pasadores utilizan endurecimiento por inducción controlado para una dureza y tenacidad estables.
P: ¿Cuánto duran normalmente los pasadores para doblar?
R: La vida útil depende de la carga de trabajo. Los pasadores de 40Cr duran entre 2 y 3 veces más que los pasadores estándar de 45#;
