Pasadores y accesorios para máquinas dobladoras de barras de refuerzo: guía completa de materiales, dureza, selección y personalización
Los equipos de construcción y los talleres de fabricación de acero dependen de herramientas resistentes y duraderas para doblar barras de refuerzo para manejar el trabajo diario de conformado de gran volumen. En sitios de trabajo muy concurridos, la estabilidad de las herramientas y la resistencia al desgaste reducen directamente el tiempo de inactividad no planificado, mantienen los proyectos dentro del cronograma y reducen los costos operativos innecesarios.
Incluso las máquinas dobladoras de alta calidad no pueden mantener una precisión estable sin piezas de desgaste calificadas. ALAS Machinery se centra exclusivamente en componentes de reemplazo de máquinas de barras de refuerzo, no en equipos completos. Con décadas de experiencia de primera línea en la industria, comprendemos completamente las condiciones de trabajo reales y las causas fundamentales de las fallas de las piezas de las máquinas dobladoras convencionales.

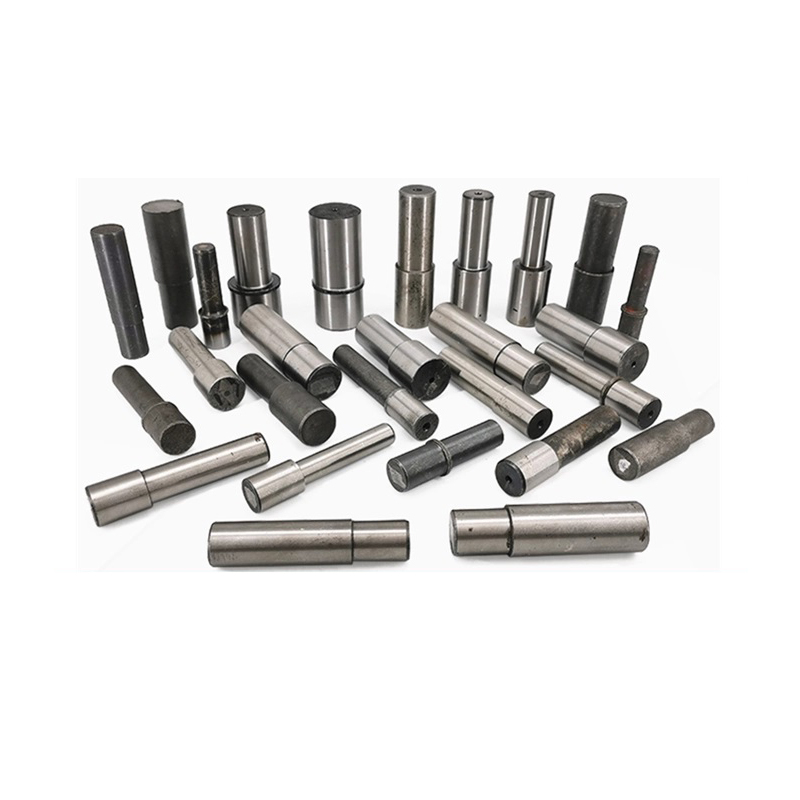

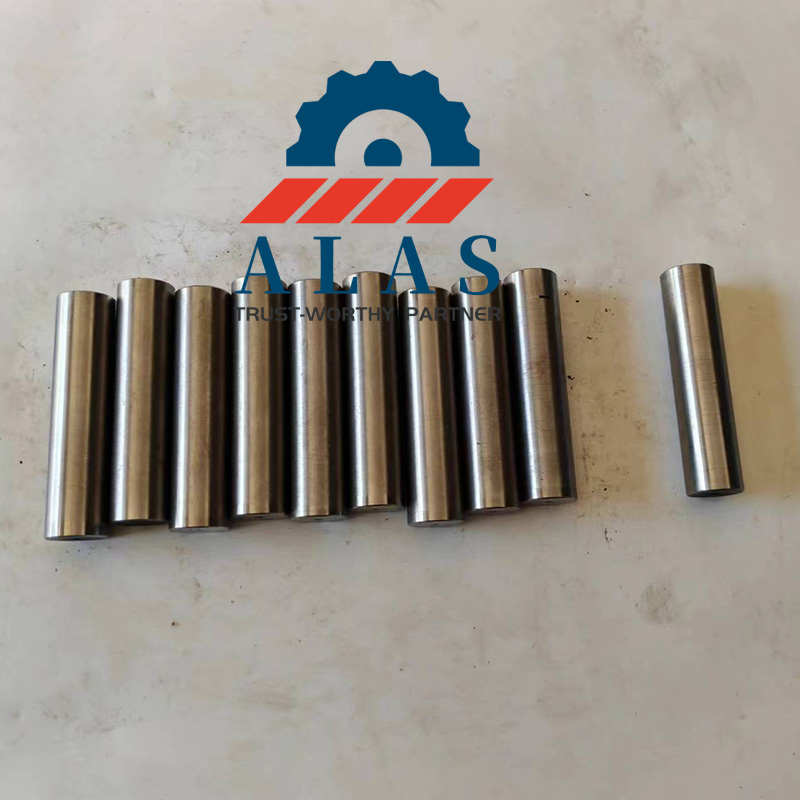

Nuestros pasadores, rodillos y mandriles para doblar son reemplazos directos para la mayoría de dobladoras de barras de refuerzo convencionales. Se adaptan a marcas internacionales como Benner Nawman y Multiquip, así como a máquinas nacionales de las series GW40, GW42, GW50 y GW60.
Utilizamos tres materiales confiables y estándar de la industria: acero 45#, 40Cr y 42CrMo. Las superficies de trabajo están estrictamente controladas a HRC 45–55, mientras que las áreas de soporte de carga centrales se pueden optimizar a HRC 58–62. Cada pieza se somete a un enfriamiento y revenido profesional, equilibrando la resistencia al desgaste, la tenacidad al impacto y la resistencia a la fractura para resistir la flexión cíclica a largo plazo.
Estructura del pasador del doblador de barras de refuerzo y causas comunes de fallas en el sitio
Tres componentes portátiles centrales completan todo el trabajo de formación de barras de refuerzo. Cada uno soporta alta presión continua, torsión y fricción deslizante durante cada ciclo de flexión:
Mandril central (eje central) : pivote central fijo que mantiene la estabilidad de las dimensiones de flexión
Pasador de trabajo (pasador de flexión excéntrico) : pasador de compensación giratorio que aplica presión para doblar y dar forma a la barra de refuerzo.
Rodillo/Manguito : Pieza guía auxiliar que reduce la fricción por deslizamiento durante la alimentación y el doblado.
Una dobladora GW40NC estándar finaliza un ciclo en sólo 3 a 8 segundos. En el procesamiento de grandes volúmenes, estas piezas funcionan sin parar miles de veces al día. Los pasadores de baja calidad o tratados térmicamente de forma inadecuada provocan tres modos de fallo típicos, que provocan errores dimensionales, piezas de desecho y pérdidas de producción.
| Modo de falla | Causa principal | Impacto en el sitio |
| Desgaste superficial rápido y ranurado | Dureza superficial inferior a HRC 35 | Radio de curvatura alterado, alta tasa de desperdicio de barras de refuerzo |
| Deformación plástica (flexión de pasadores) | Dureza del núcleo insuficiente, material base blando | Ángulos de flexión inestables, piezas terminadas inconsistentes |
| Fractura frágil y agrietamiento | Sobreendurecido sin revenido combinado | Rotura repentina durante el funcionamiento, graves riesgos para la seguridad |
Comentarios de los ingenieros in situ : la mayoría de los pasadores defectuosos devueltos para reemplazo tienen una dureza no calificada y no probada. HRC 45–55 no es un estándar recomendado; es el requisito mínimo para las piezas utilizadas en el doblado masivo de barras de refuerzo. El 90% de los fallos prematuros de los pasadores en las obras se deben a un tratamiento térmico deficiente. — Gerente de Equipos, Planta de Componentes Prefabricados, Jiangsu
Cómo la dureza (HRC) afecta la vida útil del pasador y los costos operativos
La dureza es el factor más crítico que afecta la vida útil del pasador de flexión y el costo operativo total (TCO). Los siguientes datos se compilan a partir del monitoreo a largo plazo del sitio de los patios de construcción y los talleres de procesamiento de barras de refuerzo, y muestran diferencias de rendimiento reales y prácticas en todos los grados de dureza:
| Rango de dureza (HRC) | Vida útil real (ciclos de flexión) | Modo de falla principal | Costo por pliegue (incl. mano de obra) |
| <35 (acero dulce/sin tratar) | <5.000 | Ranurado rápido y desgaste abrasivo severo | ~ $0.006 |
| 35–44 (acero templado convencional) | 10.000–20.000 | Desgaste superficial gradual continuo | ~ $0.003 |
| 45–55 (estándar ALAS, óptimo para la industria) | 50 000–150 000 (más de 100 000 en condiciones ideales) | Desgaste lento, uniforme y predecible | Tan bajo como $0.0007 |
| 58–62 (acero para matrices/rodamientos de alta dureza) | 200.000+ (solo barras de refuerzo pequeñas y fricción de rodadura) | Astillas quebradizas o grietas repentinas bajo un alto impacto de la barra de refuerzo | Alto costo de material, no apto para doblar barras de refuerzo en general. |
Rendimiento del pasador para doblar barras de refuerzo por grados de dureza
Por debajo de HRC 35 : el acero dulce sin tratar funciona mal con las barras de refuerzo nervadas HRB400/HRB500. La superficie blanda no puede resistir el raspado de las nervaduras duras de las barras de refuerzo, formando surcos profundos después de una pequeña cantidad de curvaturas. Esto cambia el radio de curvatura directamente y produce piezas de barras de refuerzo no calificadas.
HRC 35–44 : Esta es la dureza más común para piezas de repuesto de bajo costo en las obras de construcción. Cuando se trabaja contra incrustaciones duras de laminación de barras de refuerzo, éstas permanecen en un estado típico de fricción acero contra acero. El desgaste visible de la superficie ocurre rápidamente durante el uso cíclico, lo que requiere voltear o reemplazar frecuentemente para mantener la precisión del procesamiento.
HRC 45–55 (estándar ALAS) : esta gama es universalmente reconocida como la más equilibrada y confiable para el doblado profesional de barras de refuerzo. Con un tratamiento preciso de enfriamiento y revenido, los pasadores obtienen una resistencia al desgaste estable y suficiente tenacidad al impacto. Resisten el rayado de las nervaduras y compensan eficazmente el impacto del rebote de las barras, evitando deformaciones y roturas. El rendimiento se mantiene constante tanto para las líneas automatizadas de alta velocidad como para el funcionamiento normal del sitio.
HRC 58–62 : Los materiales de dureza ultraalta ofrecen una excelente resistencia al desgaste en pruebas de laboratorio, pero carecen de la tenacidad necesaria para condiciones reales de flexión de barras de refuerzo. El fuerte impacto instantáneo y la fuerza de recuperación elástica de las barras de refuerzo de alta resistencia provocan fácilmente astillas en los bordes, microfisuras y fracturas repentinas y frágiles, lo que genera riesgos de seguridad ocultos.
Cuatro factores clave que acortan la vida útil in situ
Los datos sobre la vida útil de los laboratorios siempre son idealizados y demasiado optimistas. Los entornos de construcción reales son extremadamente duros. Cuatro factores clave explican casi todas las fallas prematuras de los pasadores de flexión en el sitio:
Incrustaciones de molino y abrasión por óxido : las superficies de las barras de refuerzo están cubiertas con incrustaciones de óxido de hierro de alta dureza, que actúan como papel de lija abrasivo. Cada ciclo de flexión produce un desgaste continuo por raspado en la superficie del pasador.
Operación inadecuada en el sitio : Los espacios irrazonables en los deflectores, la alimentación de barras de refuerzo inclinada y la operación irregular causan un grave impacto de carga excéntrica. La concentración de tensiones locales conduce a un astillado prematuro y a la fractura del pasador.
Aplicación de barras de refuerzo de alta resistencia : los proyectos modernos utilizan ampliamente las barras de refuerzo HRB400 y HRB500. En comparación con el acero redondo ordinario, estas barras de refuerzo de alta resistencia generan una fuerza de rebote y una extrusión de superficie mucho mayores, lo que acelera la fatiga y el desgaste de la herramienta.
Condiciones de trabajo secas y con mucho polvo : Las obras de construcción no tienen lubricación estable. Los pasadores trabajan bajo fricción completamente seca o fricción mixta con polvo y arena, multiplicando la velocidad de desgaste.
Comparación de vida útil y análisis del TCO (costo por curva)
La vida útil en el mundo real difiere mucho de los resultados de las pruebas de laboratorio. Según el seguimiento a largo plazo de las líneas de plegado CNC y los patios de procesamiento de barras de refuerzo, el ciclo de vida útil real es mucho más conservador:
Pasadores Premium ALAS 45–55 HRC : Aunque la vida teórica en laboratorio alcanza entre 200.000 y 400.000 ciclos, la vida útil estable en sitios reales es de 50.000 a 150.000 ciclos. Después de este rango, aparecen ranuras y hendiduras obvias que requieren mantenimiento o reemplazo para garantizar la precisión del doblado.
Pasadores de alta dureza 58–62 HRC : la vida útil real en sitio varía de 150 000 a 300 000 ciclos. La mayoría de las fallas no son causadas por desgaste, sino por una fractura frágil repentina bajo un fuerte impacto de una barra de refuerzo de gran diámetro y alta resistencia.
La diferencia de costos entre los pines de baja calidad y los de primera calidad de ALAS es significativa con el tiempo. Un pasador de baja dureza de 30 dólares cuesta aproximadamente 0,006 dólares por curvatura. Nuestro pasador premium ALAS de $60 reduce el costo de plegado a solo $0,0007, lo que ofrece 8,5 veces la ventaja del costo total del ciclo de vida . Más importante aún, la calidad constante minimiza el tiempo de inactividad no planificado y la mano de obra frecuente para reemplazar piezas, lo que genera ahorros estables a largo plazo para los talleres de procesamiento.
Guía de selección de materiales: pasadores de acero al carbono 1045 frente a pasadores de acero de aleación 4140
El grado del material determina directamente la templabilidad del pasador, la dureza del núcleo y la capacidad de carga máxima. Puede seleccionar el material correcto según el tamaño del pasador, el diámetro de la barra de refuerzo y la intensidad de trabajo diaria.
| Grado del material | Equivalente internacional | Rendimiento central | Escenarios de trabajo aplicables |
| 45# Acero | SAE 1045/JIS S45C/DIN C45 | Resistencia a la tracción ≥600MPa, dureza superficial hasta HRC 55+ | Pasadores pequeños ≤Φ30 mm, barras de refuerzo ≤Φ20 mm, uso liviano e intermitente |
| 40Cr | SAE 5140/JIS SCr440/DIN 41Cr4 | Resistencia a la tracción de alrededor de 1000 MPa, mejor tenacidad del núcleo que el acero 45# | Pasadores de tamaño mediano, doblado pesado regular, adecuados para máquinas GW40/GW42 |
| 42crmo | SAE 4140/JIS SCM440/DIN 42CrMo4 | Aleación de molibdeno, endurecimiento profundo, excelente resistencia a la fatiga | Pasadores grandes >Φ60 mm, barras de refuerzo de gran diámetro Φ32–Φ60 mm, producción continua 24 horas al día, 7 días a la semana, equipo GW50/GW60 |
Experiencia en el sitio de producción : Para el doblado continuo de barras de refuerzo de alta resistencia de Φ25 en máquinas GW50, 42CrMo es la única opción confiable. El acero 45# no puede lograr un endurecimiento profundo en pasadores de gran diámetro y se dobla fácilmente bajo carga. El 40Cr funciona para tareas estándar, mientras que el 42CrMo está diseñado para una producción pesada las 24 horas del día. — Gerente de producción, planta de procesamiento de barras de refuerzo, Shandong
Reglas de selección rápida en el sitio
Pasador ≤Φ30 mm / Barra de refuerzo ≤Φ20 mm / <500 ciclos por día → 45# Acero (HRC 50–55)
Pasador Φ30–50 mm / Barra de refuerzo Φ20–32 mm / 500–1000 ciclos por día → 40Cr (HRC 48–52)
Pasador ＞Φ50 mm / Barra de refuerzo Φ32–60 mm / >1000 ciclos por día → 42CrMo (Núcleo HRC 45–50 / Superficie HRC 58–62)

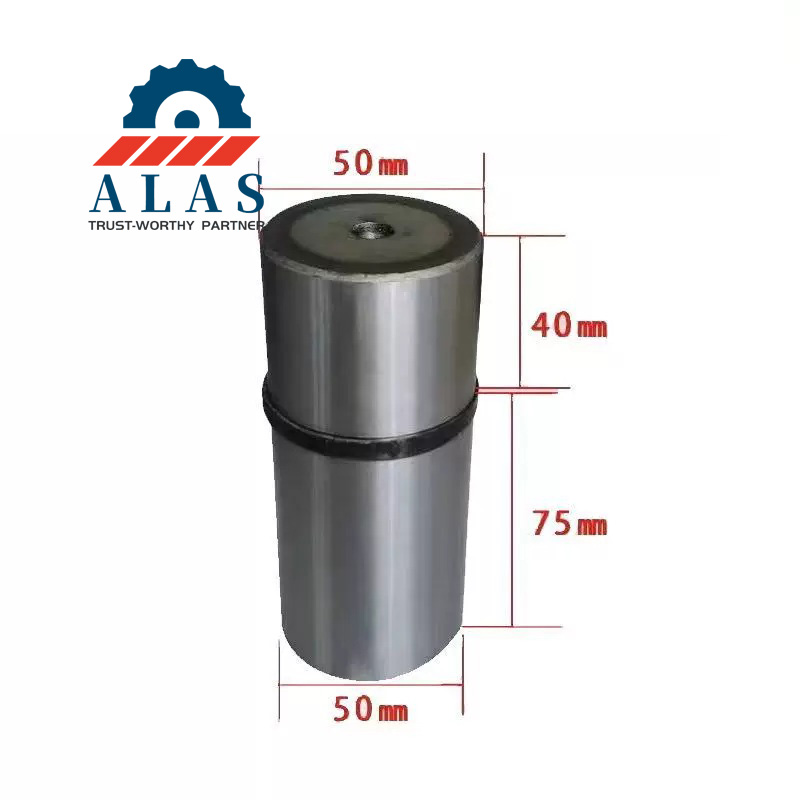

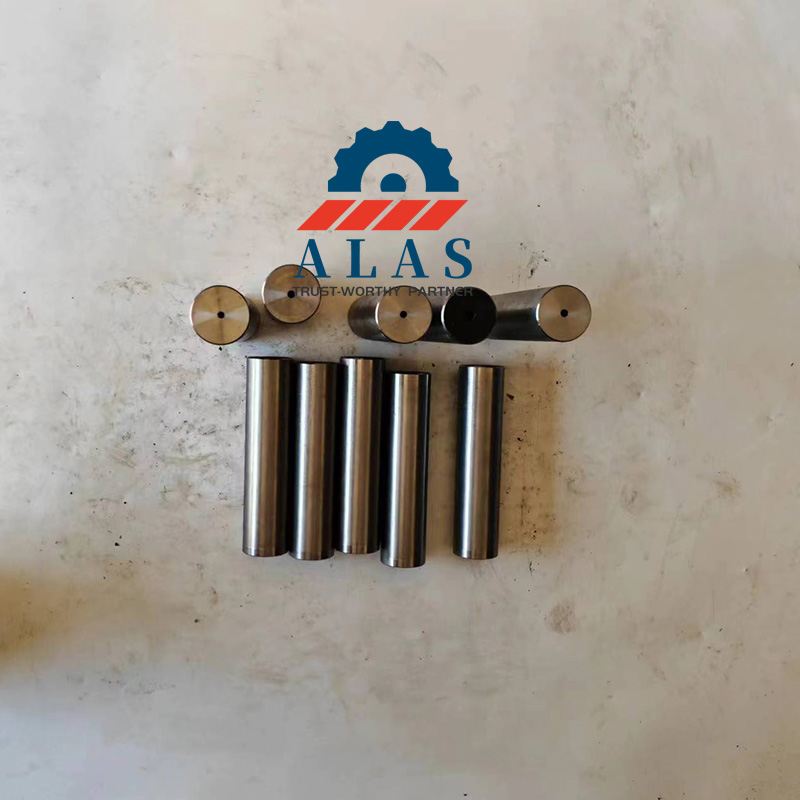

Especificaciones técnicas del pasador de flexión personalizado

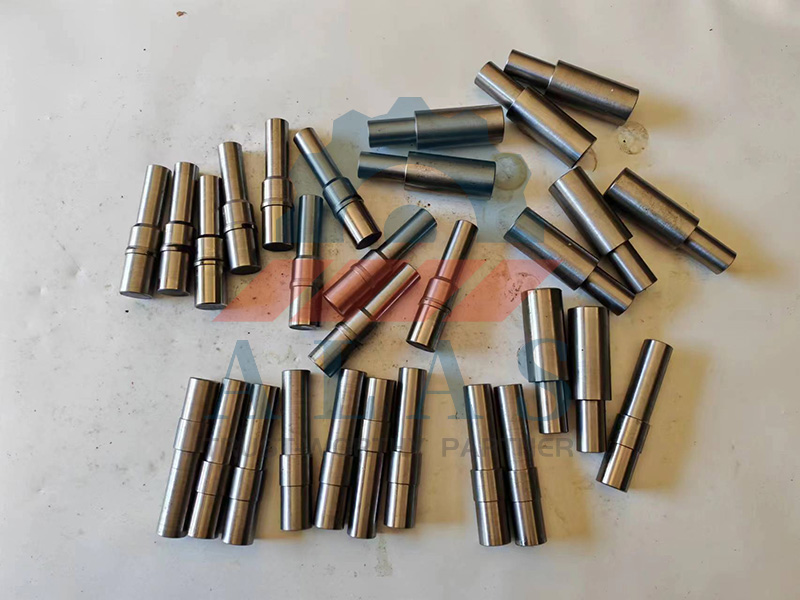

Ofrecemos un servicio personalizado completo para pasadores de flexión no estándar y de formas especiales. Para garantizar un ajuste dimensional perfecto y un rendimiento estable, proporcione la siguiente información técnica completa:
Datos de tolerancia dimensional : diámetro exacto del pasador con clase de tolerancia (h6/h7 para posiciones coincidentes, f8 para áreas no coincidentes), longitud total, ancho y profundidad del chavetero, ángulo cónico y dimensiones de ranura personalizadas.
Tratamiento térmico y zonificación de dureza : Especificar enfriamiento + revenido o proceso de endurecimiento por inducción de superficie; aclarar los valores de dureza para el cuerpo principal y la superficie de trabajo, y marcar los puntos de prueba en los dibujos
Confirmación del grado del material : seleccione acero 45#, 40Cr o 42CrMo según las condiciones de trabajo reales.

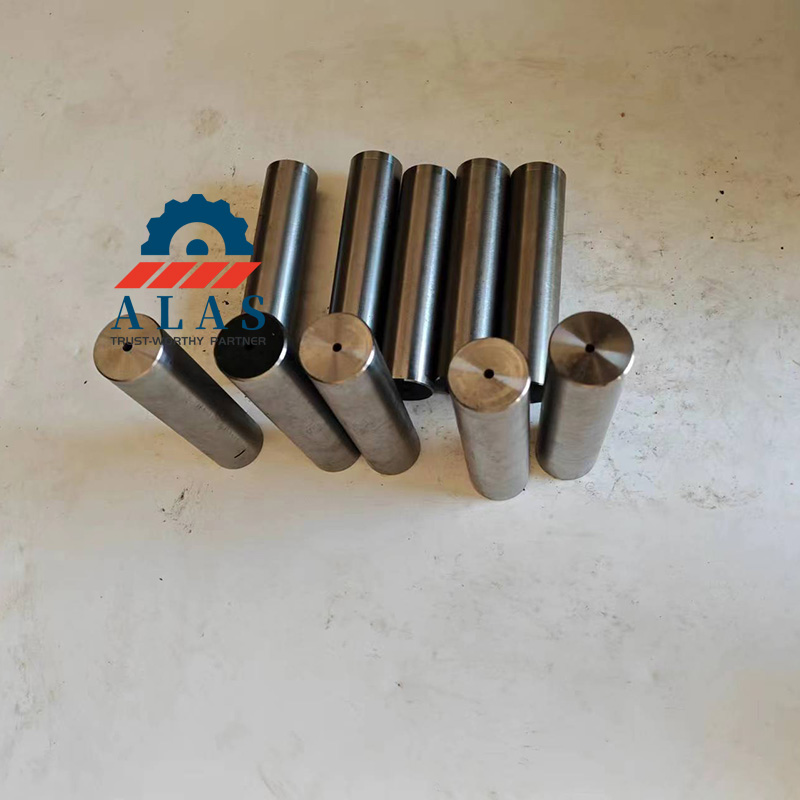

Requisitos de la estructura final : Confirme el extremo plano, la cabeza esférica (con radio especificado) o el tamaño avellanado

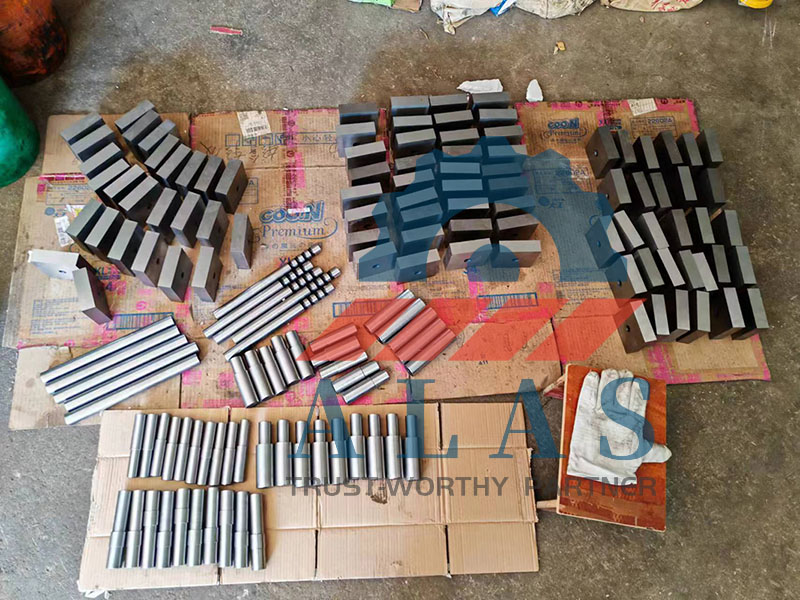

Gama completa de repuestos para maquinaria de barras de refuerzo del mercado de accesorios
Más allá de pasadores para doblar, suministramos piezas de desgaste de repuesto de calidad OEM para máquinas dobladoras, cortadoras y enderezadoras de barras de refuerzo. Todas las piezas están diseñadas para soportar las duras condiciones del lugar de trabajo:
Piezas de máquinas cortadoras : portacuchillas fijas y móviles, bielas, bloques deslizantes, ejes de engranajes de precisión.
Piezas de máquinas dobladoras : mandriles centrales de alta resistencia, plataformas giratorias para doblar, conjuntos de sujeción, deflectores de posicionamiento
Piezas de la máquina enderezadora : ruedas enderezadoras resistentes al desgaste, ruedas de alimentación de alta tracción, conjuntos de corte pesados
Todas las piezas ALAS adoptan tratamientos profesionales de carburación, enfriamiento profundo y galvanizado, lo que brinda una excelente resistencia al desgaste y a la oxidación para uso en campo a largo plazo.
Preguntas frecuentes
P1: ¿Cuál es la dureza más práctica para los pasadores para doblar de alta resistencia?
A1: La dureza de la superficie de trabajo de HRC 45–55 ofrece el mejor equilibrio entre resistencia al desgaste y resistencia al impacto. Las áreas de soporte de carga centrales se pueden optimizar a HRC 58–62 para escenarios de carga pesada.
P2: ¿Cuánto duran los pasadores de flexión ALAS en sitios reales?
R2: Bajo operación convencional de servicio pesado (alrededor de 500 curvas diarias), los pasadores de las series GW40 y GW50 mantienen un rendimiento estable durante más de 180 días.
P3: ¿Pueden los pasadores de acero 45# doblar la barra de refuerzo HRB400?
R3: Sí, pero solo para barras de refuerzo con diámetros pequeños ≤Φ20 mm y uso intermitente. Se requiere 40Cr o 42CrMo para la producción en masa continua y barras de refuerzo de gran diámetro y alta resistencia.
P4: ¿Cuál es la diferencia entre un mandril central y un pasador de trabajo?
A4: El mandril central es un punto de pivote fijo; el pasador de trabajo excéntrico gira alrededor del mandril para aplicar presión y completar la formación de flexión de la barra de refuerzo.
P5: ¿Suministran piezas de repuesto para las máquinas Benner Nawman y Multiquip?
R5: Sí. Producimos piezas integradas totalmente compatibles para todos los principales modelos internacionales de máquinas dobladoras, personalizadas según el modelo de equipo o el número de pieza OEM.
P6: ¿Cómo pedir pines personalizados no estándar?
A6: envíe dibujos de ingeniería, tolerancias dimensionales, grados de materiales y requisitos de dureza por correo electrónico. Nuestro equipo técnico confirmará los detalles y proporcionará una cotización formal rápidamente.
Solicite una cotización para piezas dobladoras de barras de refuerzo personalizadas y a granel
Fundada en 2000, Nanjing ALAS se especializa en I+D y venta al por mayor de accesorios profesionales para máquinas procesadoras de barras de refuerzo. Admitimos pedidos al por mayor estándar y producción personalizada no estándar, con respuesta las 24 horas para todas las consultas técnicas y cotizaciones.
