También llamado punzón o hoja superior, el troquel superior ALAS se instala en el ariete de la plegadora. Se mueve hacia abajo con el ariete para presionar láminas de metal en la ranura en V del troquel inferior, creando curvaturas permanentes. Es la pieza clave que decide el ángulo de flexión final y la precisión general de flexión.
Principales tipos de troqueles superiores para plegadoras ALAS
Los troqueles superiores se clasifican principalmente por forma en troqueles rectos, troqueles de ángulo agudo, troqueles de cuello de cisne, troqueles de radio y troqueles de formación. Estructuralmente, se dividen en dos tipos: matrices sólidas y matrices segmentadas.
Comparación de troqueles superiores ALAS comunes
| Tipo de | matriz Rango de ángulos | Uso principal | Aplicación típica |

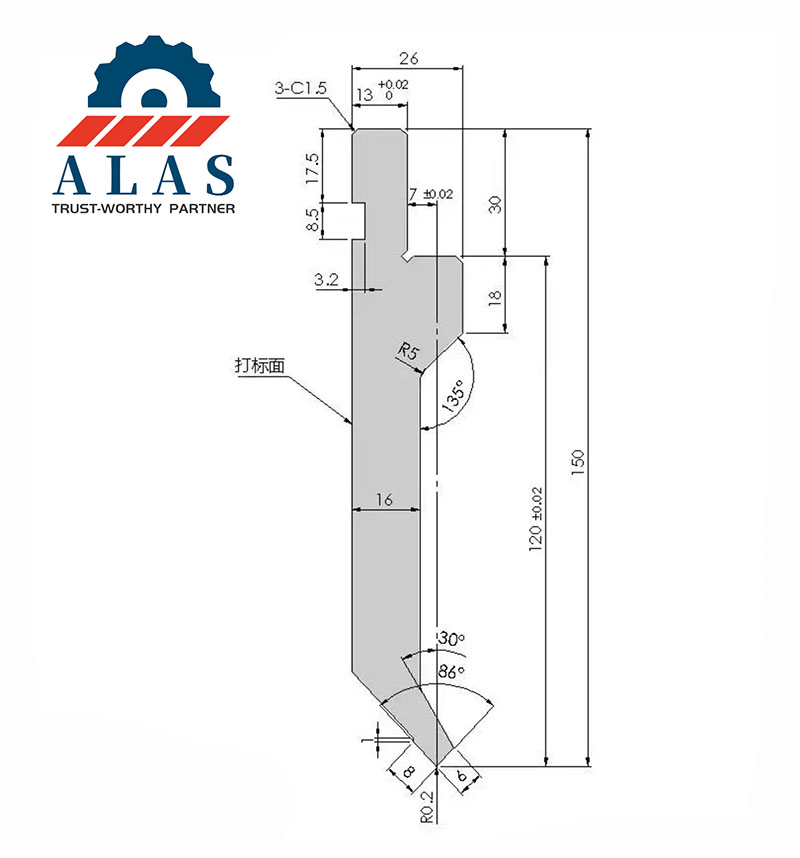

| Troquel recto | 90° | Doblado estándar en ángulo recto de 90 grados | Piezas de chapa normales |
| Troquel de ángulo agudo | 15° ~ 30° | Doblado en ángulo agudo y predoblado antes del dobladillo | Piezas en ángulo agudo, preformadas para dobladillo completo |

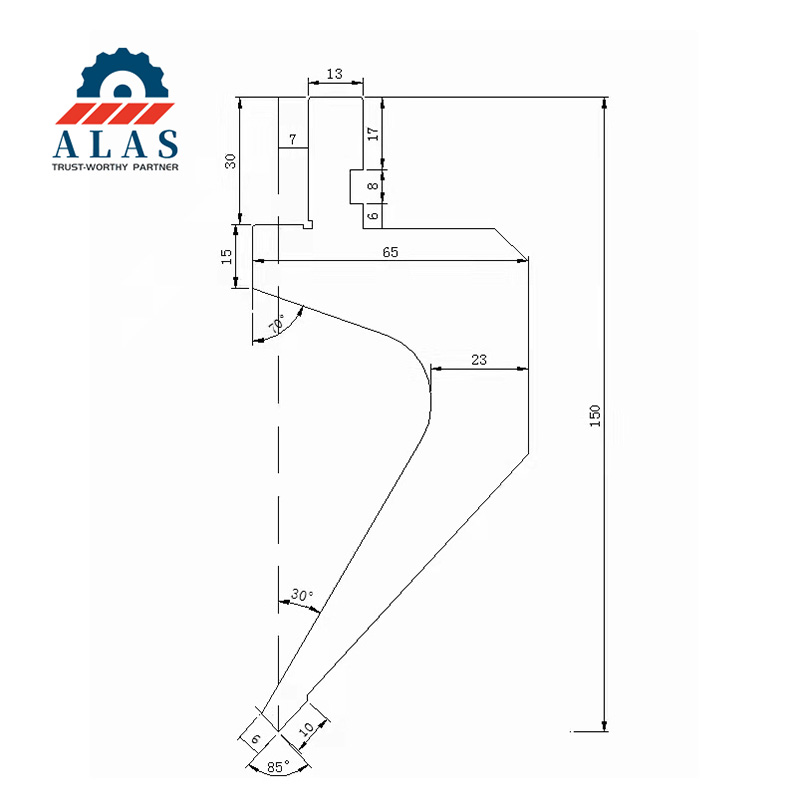

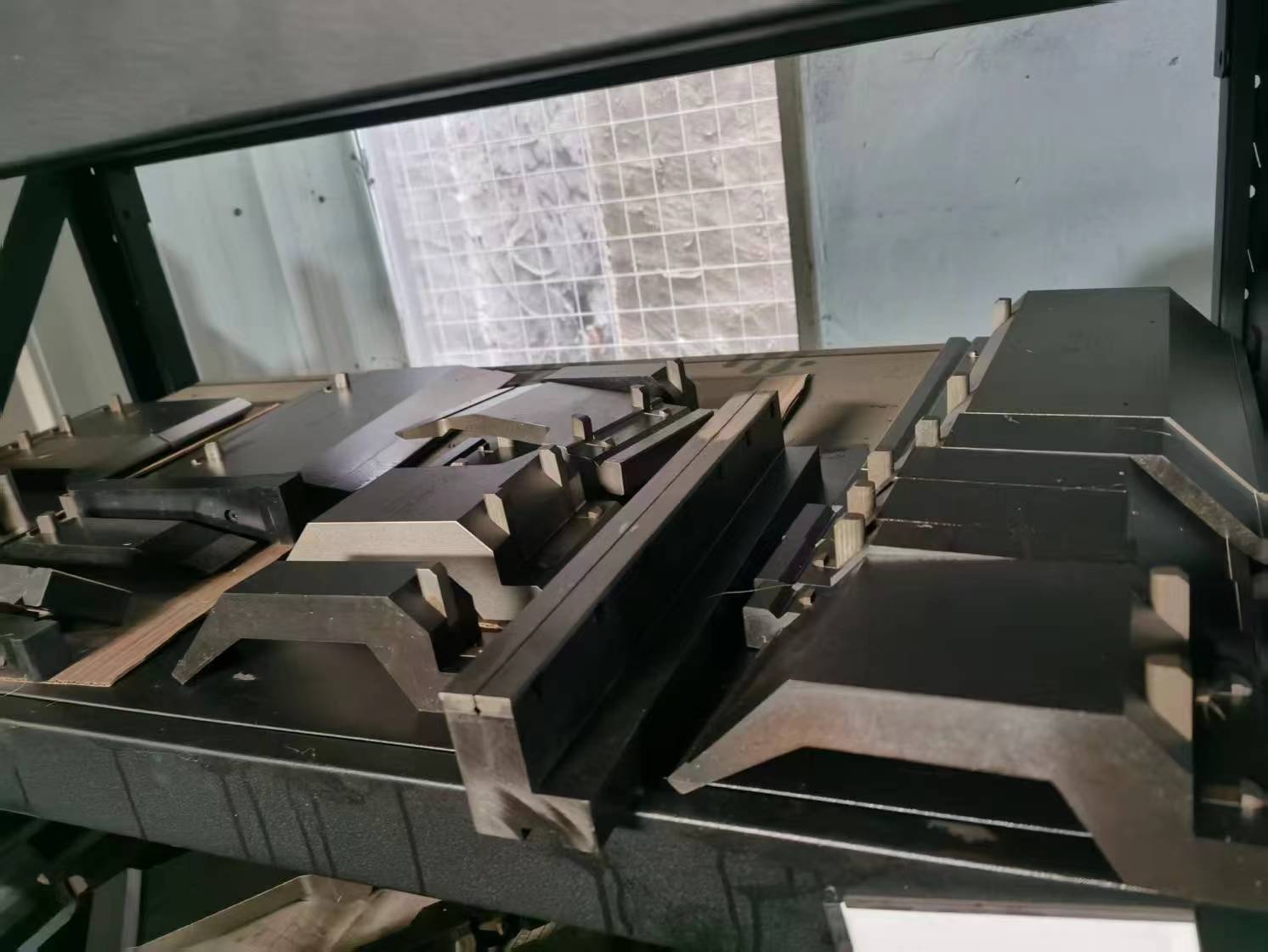

| Troquel de cuello de cisne | 86° ~ 88° | Evite colisiones al doblar cajas y perfiles profundos | Piezas de caja y piezas de trabajo con bridas de retorno. |
| Troquel de radio | Basado en el valor R requerido | Doblado curvo suave | Paneles decorativos y componentes redondeados. |
| Troquel formando | Por encargo | Conformado en un solo paso para formas especiales | Piezas dobladas irregulares y complejas |
| Troquel de marco de ventana | Por encargo | Flexión de espacios estrechos | Producción de marcos de puertas y ventanas. |
Los troqueles rectos funcionan bien para piezas dobladas estándar pequeñas. Las matrices de cuello de cisne son ideales para piezas de trabajo complejas donde es probable que la herramienta colisione durante múltiples pasos de doblado. Los troqueles de ángulo agudo se utilizan ampliamente para el predoblado de 30 grados antes del dobladillo completo.
Estándares de materiales, dureza y tratamiento térmico para troqueles superiores ALAS
La mayoría de los troqueles superiores de las plegadoras están hechos de acero de aleación 42CrMo (AISI 4140), con una dureza general controlada en HRC 47~52. El troquel superior debe ser más duro que el troquel inferior para garantizar una buena resistencia al desgaste y al impacto. La punta del troquel generalmente se trata con endurecimiento por inducción local para extender la vida útil.
Comparación de rendimiento de materiales
| Dureza del material | (HRC) | Características | Aplicación |
| 42crmo | 47~52 | Alta resistencia, buena tenacidad y resistencia al desgaste. | Producción en masa y doblado para trabajos pesados. |
| Cr12MoV | 50~58 | Excelente resistencia al desgaste | Trabajos de plegado de alta precisión y alta frecuencia. |
| T7/T8/T10 | 45~50 | Rentable | Doblado general para trabajos livianos y uso ocasional. |
| 55SiCr | 46~50 | Buena elasticidad | Condiciones de trabajo que requieren alta tenacidad. |
42CrMo presenta alta resistencia y buena templabilidad. Después del templado, ofrece una resistencia mejorada a la fatiga y al impacto, lo que la convierte en la mejor opción para las matrices de plegadoras ALAS y otros componentes mecánicos pesados. Se requiere que los troqueles superiores tengan superficies duras y resistentes al desgaste, un fuerte rendimiento antifractura y una alta resistencia a la tracción.
Proceso de tratamiento térmico recomendado
Enfriamiento general y revenido a alta temperatura: Logre propiedades mecánicas equilibradas.
Endurecimiento local por inducción de alta frecuencia en las puntas de las matrices: mejora la resistencia al desgaste.
Coincidencia de dureza estándar: matriz superior HRC 48 ~ 52, matriz inferior HRC 42 ~ 45. El troquel superior siempre se mantiene más duro que el inferior.

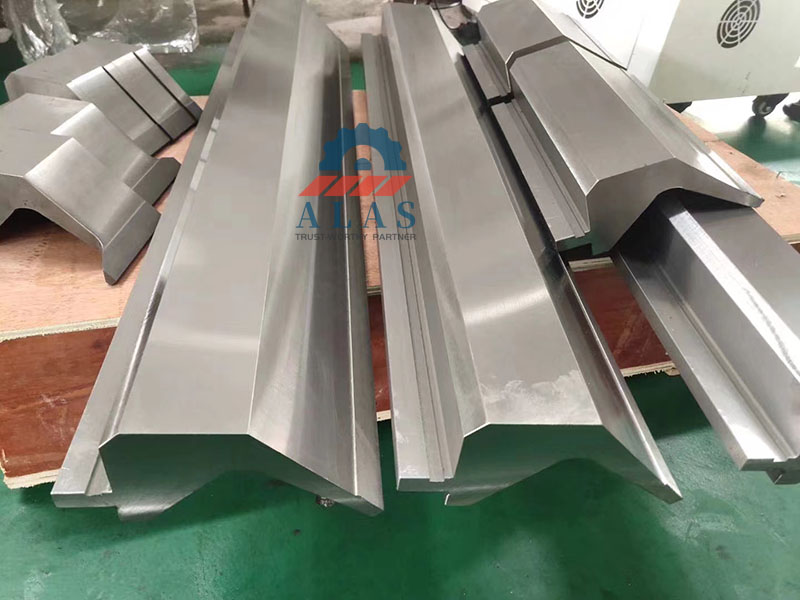

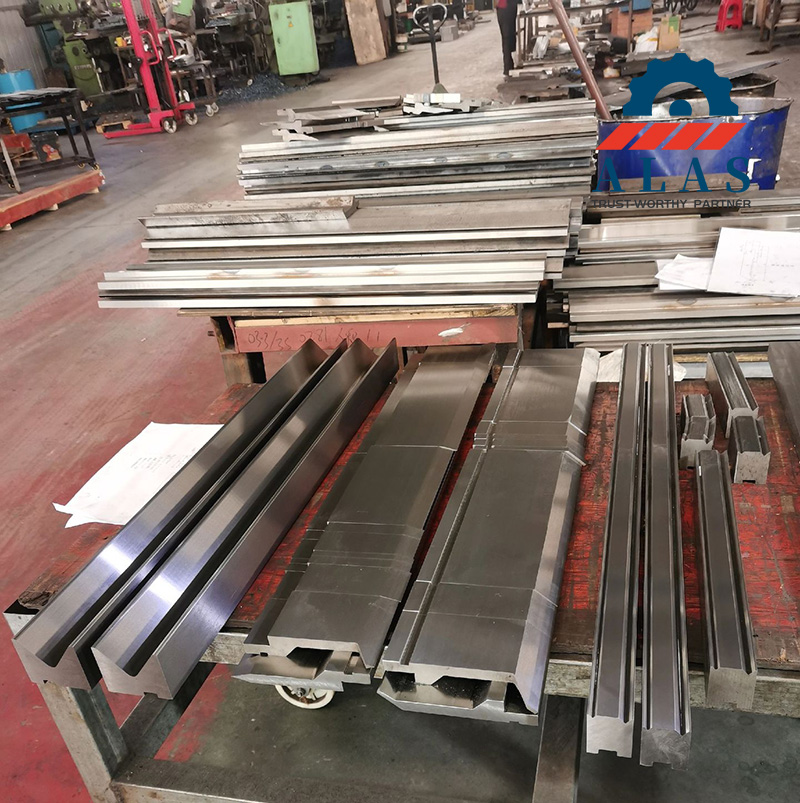

Troquel superior sólido versus troquel superior ALAS segmentado
Los troqueles superiores sólidos son herramientas de una sola pieza para doblados largos y rectos. Los troqueles superiores segmentados constan de múltiples secciones cortas en tamaños estándar, fáciles de ensamblar para piezas de caja y piezas de trabajo cortas con gran flexibilidad.
| Características | Troquel superior sólido Troquel | superior segmentado |
| Tamaños estándar | 835 mm, 415 mm | 10, 15, 20, 40, 50, 100, 200, 300 mm |
| Longitud máxima | Hasta 6000 mm (personalizado) | Ilimitado por combinación gratuita |
| Solicitud | Doblado largo y recto, producción en masa. | Piezas de caja, piezas cortas, producción mixta en lotes pequeños |
| Flexibilidad para el cambio de matrices | Bajo | Alto |
| Marcas de flexión | Incluso en toda su longitud | Ligeras marcas de juntas en las conexiones de los segmentos |
| Almacenamiento | Ocupa gran espacio | Apilable para ahorrar área de almacenamiento. |
Los troqueles segmentados ALAS son esenciales para el doblado de cajas. Al procesar piezas de caja cerrada, los espacios entre los segmentos permiten el paso de las bridas y evitan colisiones.

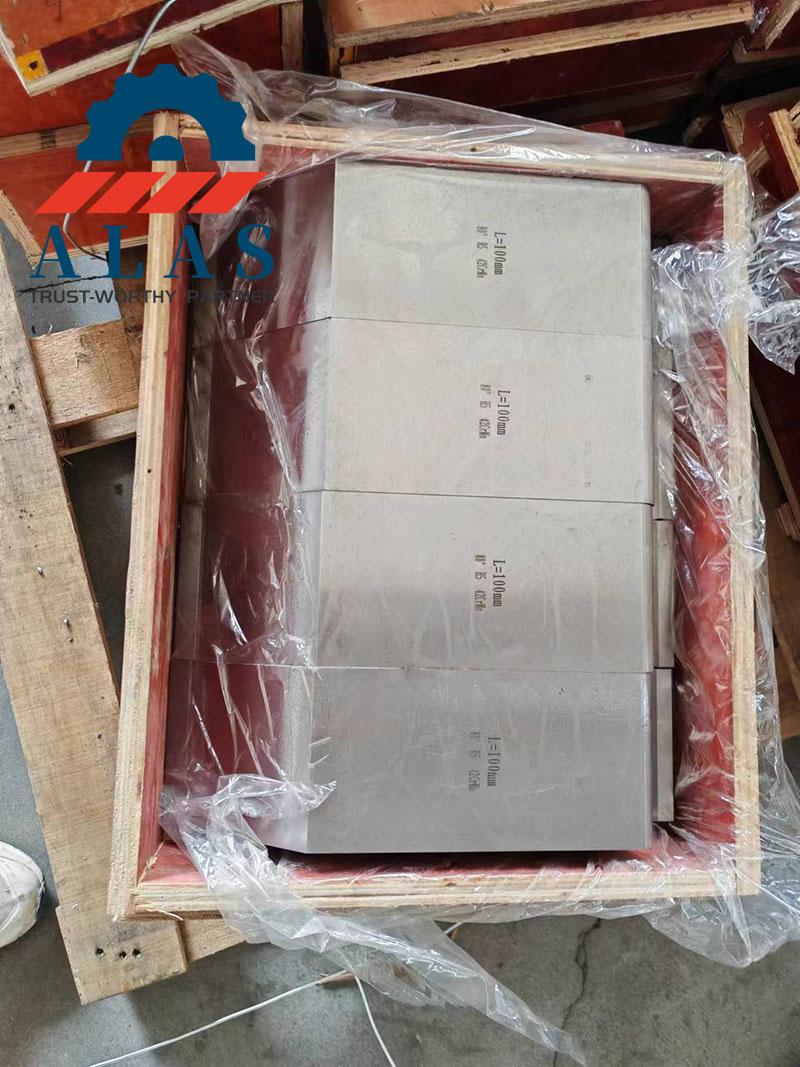

El juego segmentado ALAS de 835 mm incluye : secciones de 300 mm, 200 mm, 100 mm (izquierda), 100 mm (derecha), 50 mm, 40 mm, 20 mm, 15 mm y 10 mm.
Recordatorios importantes
Utilice siempre troqueles de más de 300 mm para calibrar el origen de la máquina. Nunca utilice troqueles segmentados cortos para este trabajo.
No instale troqueles superiores con diferentes alturas en la misma plegadora.

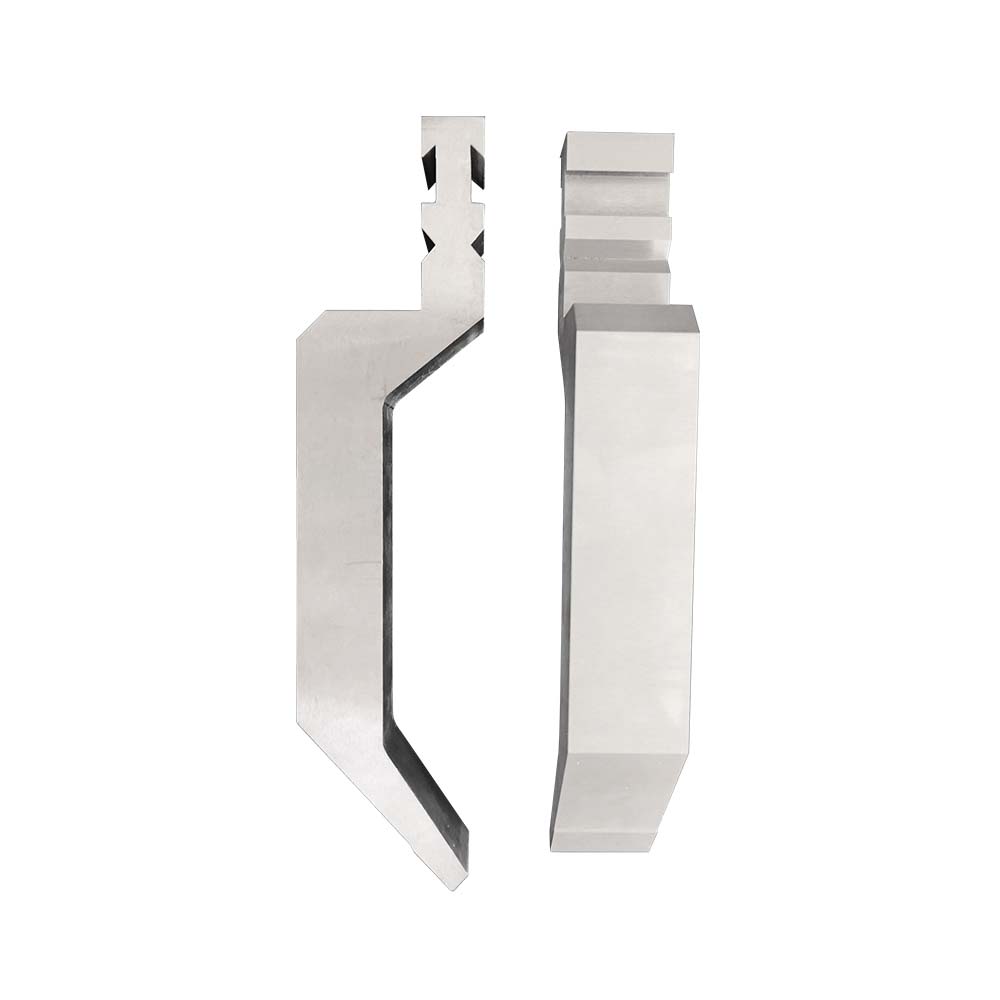

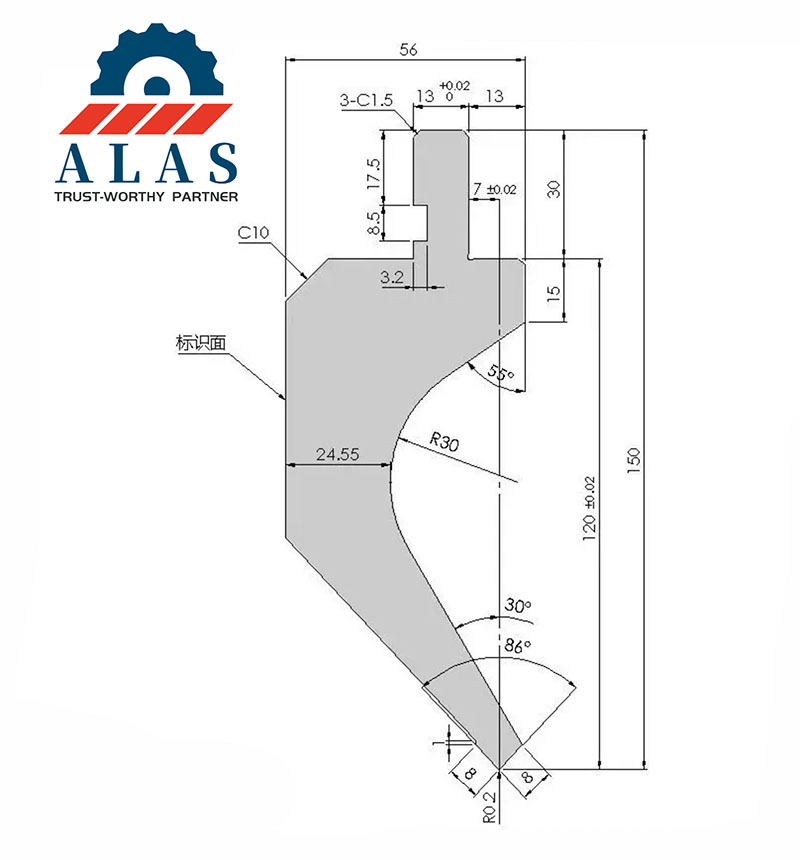

Por qué las matrices de cuello de cisne ALAS son indispensables para doblar cajas

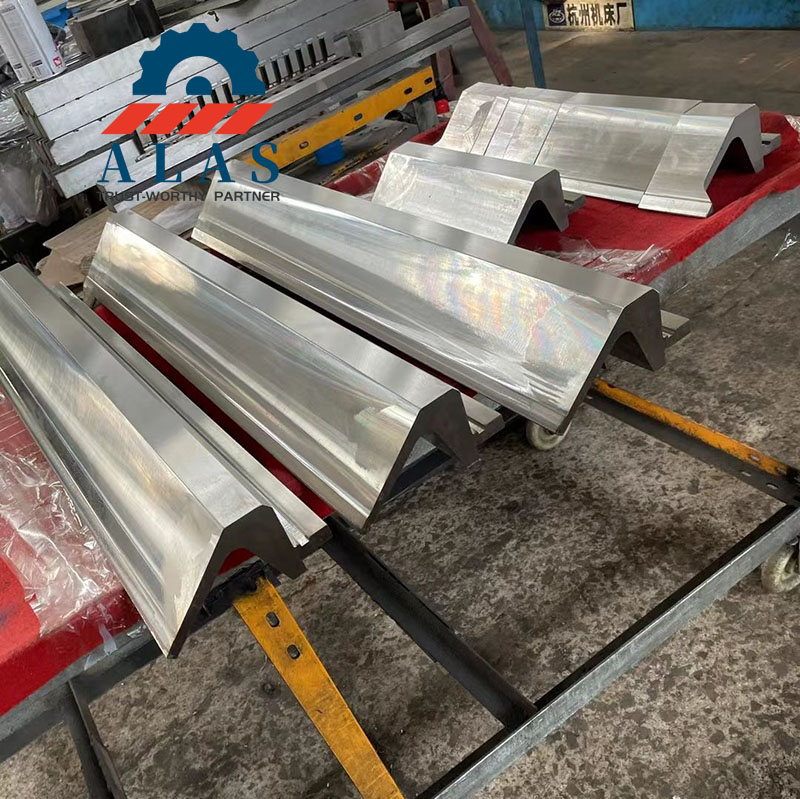

Los troqueles de cuello de cisne están diseñados con un espacio hueco profundo en la parte posterior. Al doblar el tercer y cuarto lado de las piezas de la caja, este espacio evita que las bridas precurvadas golpeen el cuerpo de la matriz, es decir, la interferencia de las bridas. Las piezas de caja profunda difícilmente se pueden procesar sin matrices de cuello de cisne.
Principio de interferencia
Los modelos digitales muestran un plegado perfecto en el software CAD, pero en la operación real, las bridas laterales predobladas se elevarán mientras el ariete desciende. Un dado recto se engrosa gradualmente desde la punta hasta el cuerpo, por lo que las pestañas altas chocarán contra el dado. El área empotrada de las matrices de cuello de cisne reserva suficiente espacio para que se muevan las bridas.
Este diseño de espacio libre sacrifica parte de la resistencia estructural. Como referencia, un troquel recto estándar puede soportar 50 toneladas por pie, mientras que un troquel con cuello de cisne de 88° sólo soporta alrededor de 15 toneladas por pie. Nunca exceda la carga nominal de las matrices de cuello de cisne durante el uso.
Consejos para la selección de matrices de cuello de cisne
La profundidad de la garganta del troquel debe ser mayor que la altura máxima de las bridas de la pieza de trabajo, de lo contrario la pieza de trabajo se dañará.
Una mayor profundidad de garganta significa una menor capacidad de carga.
Se recomiendan matrices de cuello de cisne segmentadas con secciones extremas izquierda y derecha para obtener un mejor espacio libre entre las bridas.
Cómo seleccionar el ángulo de matriz y el radio de punta adecuados
Doblar el metal producirá un retorno elástico. Como regla general, elija un troquel superior con un ángulo entre 2° y 3° menor que el ángulo de flexión objetivo para compensar la recuperación elástica. El radio de la punta determina directamente la esquina interior de las piezas terminadas. Un radio demasiado pequeño provoca hendiduras obvias, mientras que un radio demasiado grande provoca una posición de flexión inestable.
Guía de selección de ángulos
| Ángulo de flexión objetivo Ángulo | recomendado de la matriz superior | Ángulo de ranura en V coincidente de la matriz inferior | Notas |
| 90° | 86° ~ 88° | 88° | Doblado estándar en ángulo recto para compensación de recuperación elástica |
| Por debajo de 90° (ángulo agudo) | 30° | 30° | Doblado y predoblado en ángulo agudo para dobladillos |
| Doblado curvo | Combinado con el arco de la pieza de trabajo | Combinado con el troquel superior | Los troqueles superior e inferior deben ser juegos de soporte. |
| Dobladillo completo | 30° (Pre-doblado) | 30° | Primero doble a 30° y luego aplánelo con un troquel de dobladillo exclusivo. |
Para ángulos de plegado iguales o superiores a 88°, seleccione matrices inferiores de 88° o 30°. Para ángulos inferiores a 88°, utilice matrices inferiores de 30° únicamente. Una precisión deficiente del ángulo del troquel dará como resultado ángulos de flexión fuera de tolerancia.
Selección del radio de la punta y sangría de la superficie
Un radio de punta más pequeño genera hendiduras más profundas en las superficies de la pieza de trabajo.
Un radio de punta más grande crea esquinas interiores más grandes y desplaza los puntos de tensión de flexión.
Reglas generales de selección:
Utilice un radio de punta de 0,2 mm a 1 mm para trabajos regulares y ajústelo según los requisitos de apariencia de la superficie.
Para piezas de trabajo con valores R internos específicos, adopte matrices de radio dedicadas como R0.3, R1, R4, R8 y R10.
Para posicionar el marcado de líneas durante el doblado, utilice troqueles con punta afilada. Mantenga los troqueles superior e inferior planos y sin escalones.
Reglas de instalación y operación de seguridad para troqueles superiores
Verifique la carrera de la máquina antes de la instalación. Asegúrese de que sea más largo que la altura total de los troqueles ensamblados para evitar daños y accidentes.
Sujete los troqueles firmemente después de la instalación y verifique la rectitud de los bordes cortantes.
Alinee el troquel superior con el troquel inferior durante el ajuste. No utilice troqueles segmentados cortos para calibrar el origen.
Ejecución de prueba antes de la producción formal. Reserve un espacio igual al espesor de la lámina cuando el ariete se mueva a la posición más baja.
Nunca ponga las manos entre los troqueles superior e inferior durante la operación. No use guantes al doblar piezas pequeñas. Asigne dos operadores para piezas de trabajo largas.
No trabaje con carga de un solo lado o de un solo punto. Evite doblar placas muy gruesas o acero endurecido.
Después del trabajo, alinee el troquel superior con el troquel inferior antes de apagarlo. Limpie los restos de hierro y la suciedad de las superficies de los troqueles.
Tolerancia de precisión del troquel y por qué el troquel superior es más importante
El ángulo de flexión final está controlado principalmente por el troquel superior, por lo que su requisito de precisión es más estricto que el del troquel inferior. La precisión de la punta del troquel afecta el ángulo de flexión; el radio de la punta decide el tamaño de la esquina interior; el perfil de la cavidad influye en el rendimiento del espacio libre; La precisión del vástago de montaje garantiza una instalación estable.
| Problemas con las piezas del troquel causados por | la tolerancia recomendada | de baja precisión |
| Innovador | Ángulo de flexión fuera de tolerancia | ≤ ±0,2° |
| Radio de punta | Esquina interior irregular, mala apariencia. | ≤ ±0,05 mm |
| Cavidad | Atasco de bridas y deformación de la pieza de trabajo. | Personalizado según dibujo |
| Vástago de montaje | Instalación floja y error de paralelismo | ≤ 0,02 mm |
| Rectitud general | Ángulos inconsistentes en piezas de trabajo largas | ≤ 0,1 mm/m |
Los troqueles superiores de alta precisión combinados con plegadoras CNC (precisión de repetición del ariete ≤±0,01 mm) ofrecen resultados de plegado estables. Las plegadoras manuales normalmente tienen una desviación de ángulo de ±2°~3° en el uso diario.
Mantenimiento diario de troqueles superiores
Diariamente: Limpiar restos de hierro y suciedad. Inspeccione los bordes en busca de grietas y astillas.
Semanalmente: Verifique el apriete de los pernos de fijación y el estado de desgaste de los bordes cortantes.
Mensualmente: mida el desgaste del radio de la punta y verifique los espacios entre las secciones segmentadas.
Trimestralmente: Prueba de rectitud y paralelismo. Pula las superficies de trabajo cuando sea necesario.
Anual: Inspección de precisión total. Reemplace las matrices muy desgastadas.
Las puntas de los troqueles se desgastan más rápidamente. No reafilar el troquel más de 3 veces. Un rectificado excesivo cambiará el radio de la punta y la altura del troquel, lo que provocará errores dimensionales.
Corte la energía, active la parada de emergencia y cuelgue señales de advertencia antes de cualquier trabajo de mantenimiento.
Aplique aceite antioxidante a los troqueles para almacenamiento a largo plazo.
Preguntas frecuentes
P1: ¿Cuál es la relación de dureza adecuada entre el troquel superior y el troquel inferior?
R: El dado superior debe ser más duro. Configuración estándar: matriz superior HRC 48~52, matriz inferior HRC 42~45. Como parte de trabajo activa, la matriz superior soporta más fricción, por lo que una mayor dureza garantiza una vida útil más larga.
P2: ¿Por qué no podemos usar troqueles superiores con diferentes alturas juntos?
R: Las diferentes alturas de los troqueles hacen que la carrera del ariete no pueda coincidir correctamente con todos los troqueles. Algunas matrices se sobrecargarán y dañarán, mientras que otras no podrán alcanzar la posición de trabajo. Provoca productos defectuosos y riesgos de seguridad.
P3: ¿Cuál es la profundidad de la garganta de una matriz de cuello de cisne?
R: Se refiere a la profundidad horizontal del espacio hueco detrás de la punta del troquel. Para doblar cajas, la profundidad de la garganta debe ser mayor que la altura de la brida de las piezas de trabajo. Una mayor profundidad de garganta significa una menor capacidad de carga del troquel.
P4: ¿Cómo leer el tonelaje nominal de los troqueles superiores?
R: La carga del troquel está marcada en toneladas por metro. Cuando se utilizan troqueles segmentados combinados, el tonelaje máximo permitido sigue la sección individual más débil.
P5: ¿Sus troqueles superiores son compatibles con mi plegadora?
R: Nuestros troqueles adoptan soportes estándar europeo de 13 mm compatibles con Wila, Trumpf, Amada, LVD, Durma y otras marcas principales de plegadoras. Envíenos el modelo de su máquina y las dimensiones del soporte existente para una confirmación completa.
¿Por qué elegir los troqueles superiores de plegadora ALAS?
Material: acero de aleación 42CrMo, templado general más endurecimiento por inducción de la punta, dureza HRC 48~52.

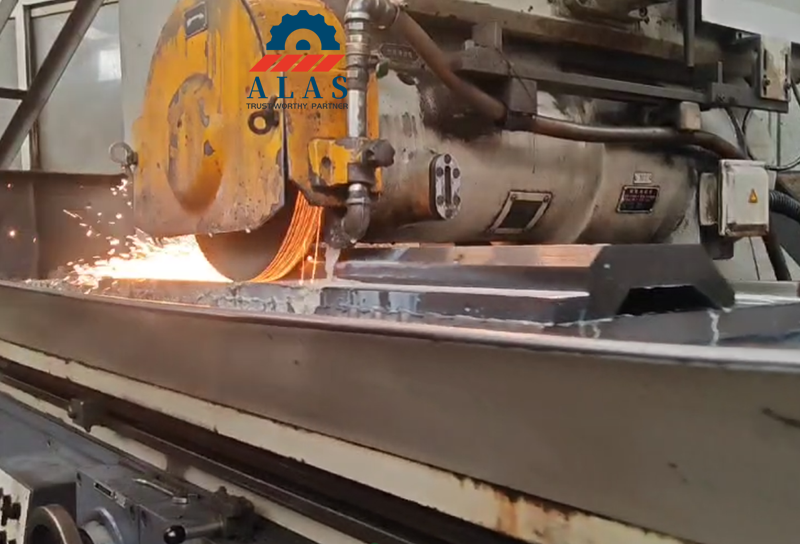

Precisión: rectificado de precisión CNC, tolerancia de ángulo ≤±0,2°, rectitud total ≤0,1 mm/m.
Gama completa de productos: troqueles rectos, troqueles de ángulo agudo, troqueles de cuello de cisne, troqueles radiales y troqueles de formación disponibles.
Opciones de estructura: matrices sólidas en longitudes estándar y juegos de matrices segmentadas para un uso flexible.
Amplia compatibilidad: los soportes estándar europeo de 13 mm se adaptan a la mayoría de las plegadoras convencionales.
Servicio personalizado: ángulos especiales, radios de punta y perfiles personalizados están disponibles según dibujos.
Especificaciones estándar
| Detalles | de parámetros |
| Material | 42CrMo (AISI 4140) |
| Dureza | HRC 48~52 (punta endurecida por inducción) |
| Ángulos estándar | 86°, 88°, 90°, 30° (Personalizado disponible) |
| Radio de punta estándar | 0,2 mm ~ 1 mm (personalizado disponible) |
| Longitud del troquel sólido | 835 mm, 1000 mm, 2000 mm, máximo 6000 mm (personalizado) |
| Tamaños de matrices segmentadas | 10, 15, 20, 40, 50, 100, 200, 300 mm |
| Tipo de soporte | Estándar europeo de 13 mm (Wila/Trumpf), se admiten soportes personalizados |
| Acabado superficial | Tierra CNC, Ra ≤ 0,8 µm |
