Herramientas para prensa plegadora: guía completa para eliminar el error de ángulo de flexión y el retorno elástico

1. Rendimiento principal y características técnicas

• Rectificado de precisión CNC de $\pm$0,01 mm: Cada superficie de trabajo está completamente mecanizada por CNC y rectificada bajo tolerancias estrictas. Esto elimina las variaciones dimensionales entre lotes y mantiene los ángulos de plegado constantes en producciones de gran volumen.

• Estructura modular segmentada: Las longitudes de los segmentos estándar cubren 10 mm, 15 mm, 20 mm, 40 mm, 50 mm, 100 mm, 200 mm, 300 mm, 500 mm y 800 mm. El ensamblaje segmentado se adapta a cualquier longitud de pieza, reduce el peso total de la herramienta y permite el reemplazo rápido de segmentos individuales desgastados en lugar de juegos completos.

• Compatibilidad global con amarre rápido (Quick-Clamp): Fabricado bajo los estándares industriales europeos, americanos y japoneses. Ajuste directo para sistemas de sujeción rápida Wila, Trumpf y Amada (Promecam). Permite realizar un cambio completo de herramienta en menos de 2 minutos para minimizar el tiempo de inactividad de la máquina.

• Alta resistencia al desgaste mediante tratamiento térmico: Disponible en acero de aleación 42CrMo y 55SiCr. El tratamiento térmico integral y la nitruración por plasma de iones logran una dureza superficial de HRC 52–56, lo que aumenta la resistencia al desgaste en un 60% en comparación con las matrices ordinarias de acero al carbono sin tratar, garantizando una producción estable a largo plazo.

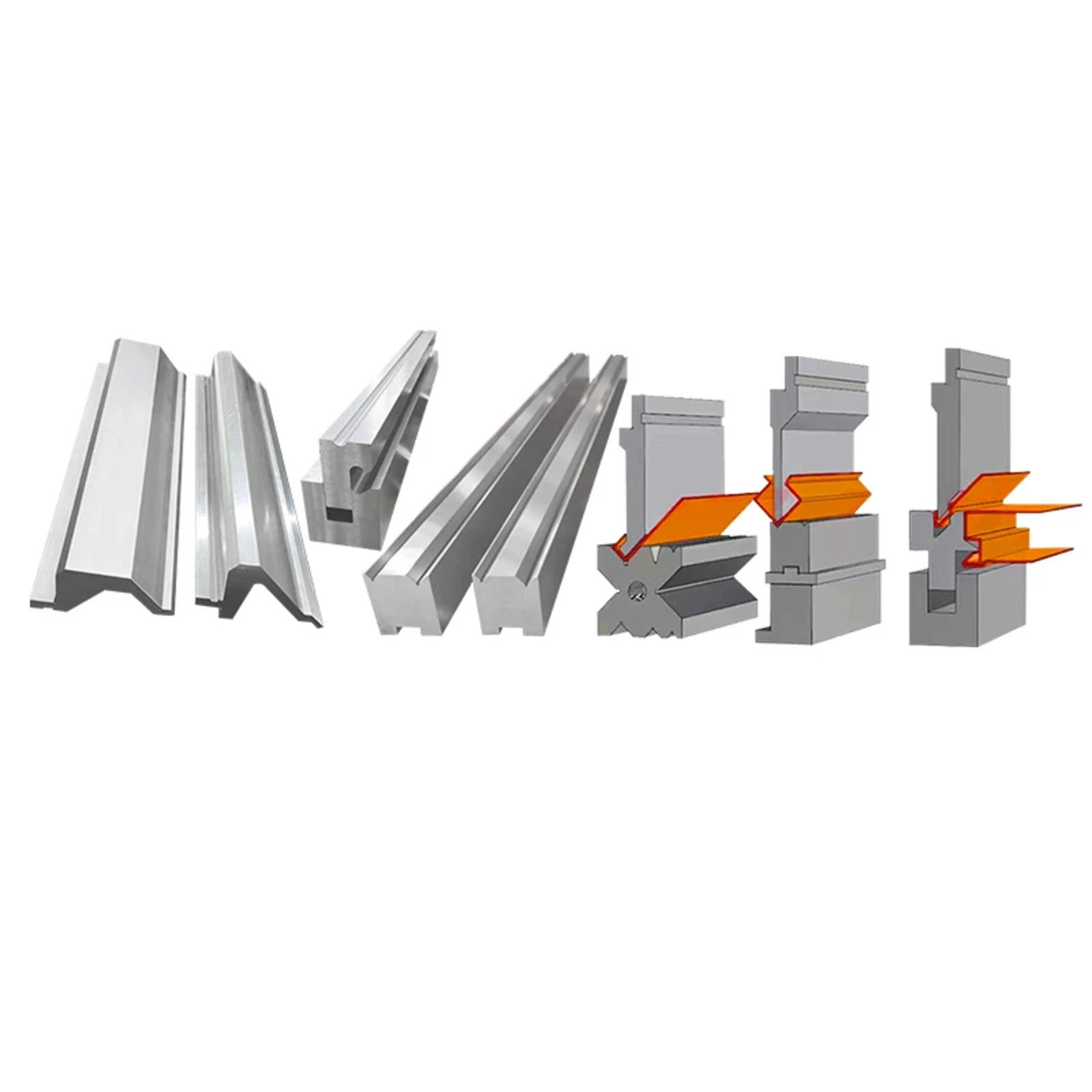

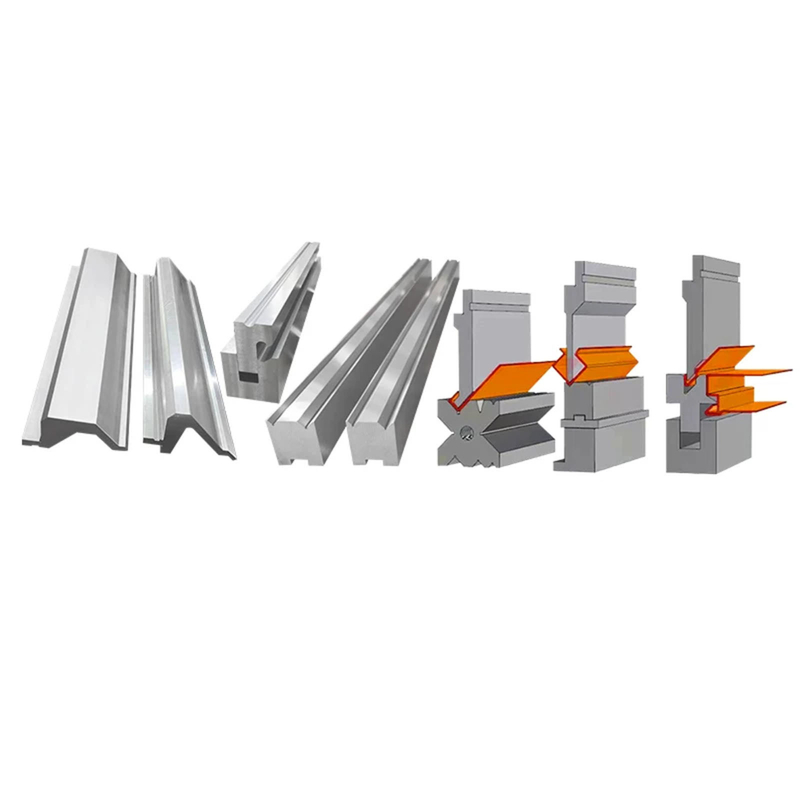

• Gama completa de punzones estándar y personalizados: Los ángulos de punzonado en stock incluyen estilos agudos de 30°, 78°, 85°, 86°, 88° y 90°. Se fabrican matrices de radio personalizadas, herramientas de aplanado (hemming) y utillajes con formas especiales según los planos técnicos del cliente.

• Diseño integrado con compensación de retorno elástico: La geometría de plegado agudo de 85° y 78° está especialmente diseñada para compensar el retorno elástico natural del acero inoxidable y de los aceros de alta resistencia, resolviendo eficazmente el problema común de los ángulos de apertura excesivos tras el plegado.

• Estructura reforzada antitorsión: Los perfiles de los hombros y chaveteros optimizados resisten la torsión de la herramienta bajo cargas parciales o descentradas. Esto prolonga la vida útil tanto del utillaje como de la prensa plegadora.

2. Comparación de parámetros técnicos

Fórmulas de plegado en taller

Ancho recomendado de la abertura en V (VV)：

• Para chapas finas (t<3 mm): V=6×t

• Para chapas medias (t=3∼8 mm): V=8×t

• Para chapas gruesas (t>8 mm): V=10×t∼12×t

Cálculo del tonelaje de plegado (FF)：

Tonelaje (Tons)=1,42×Resistencia a la traccioˊn (Rm)×t2×Longitud de plegado (L)/V

Nota: t = espesor de la chapa, V = ancho de la abertura en V, L = longitud de plegado, Rm = resistencia a la tracción del material.

3. Preguntas frecuentes (FAQ)

P1: ¿Con qué marcas de plegadoras son compatibles los utillajes ALAS?

R1: Los punzones y matrices de plegado ALAS se adaptan a las principales marcas del mercado, incluyendo Amada, Trumpf, Wila, Bystronic, LVD, Accurpress y Cincinnati. Todas las herramientas se fabrican bajo los estándares de precisión europeos, americanos y las últimas especificaciones de amarre Wila para garantizar una compatibilidad universal.

P2: ¿Qué materiales y niveles de dureza se utilizan en las herramientas ALAS?

R2: Las herramientas estándar se fabrican con acero de aleación 42CrMo de alta calidad. Para condiciones de trabajo de alto desgaste y cargas pesadas, disponemos de aleaciones especiales. Todo el utillaje se somete a templado y revenido por inducción en toda su longitud, alcanzando una dureza base de HRC 45–50 para una precisión estable y resistencia a la deformación. Las herramientas con tratamiento de nitruración iónica alcanzan una dureza superficial de HRC 52–56, mejorando drásticamente la resistencia al desgaste.

P3: ¿Se pueden intercambiar directamente los componentes de estándar europeo y americano?

R3: No es posible el intercambio directo. Los punzones europeos cuentan con un vástago de sujeción de 42 mm (tipo Promecam), mientras que los americanos utilizan dimensiones de chavetero de 1/2 o 3/4 de pulgada. Para instalarlos de forma cruzada se requieren adaptadores o la actualización de las bridas de sujeción de la máquina. El uso de los sistemas de amarre originales correspondientes siempre ofrece los resultados de plegado más precisos y estables.

P4: ¿Cuándo se deben rectificar o reemplazar las herramientas?

R4: Se requiere el rectificado de la herramienta cuando las piezas de trabajo comiencen a mostrar rebabas consistentes, cuando el error del ángulo de plegado supere los $\pm$0,5° o si aparecen huellas o hendiduras visibles dentro de las gargantas en V. El reemplazo completo es imperativo si los bordes de las herramientas presentan desportilladuras severas o deformaciones permanentes, evitando así lotes de producción defectuosos.

P5: ¿Ofrecen fabricación de utillajes especiales o bajo diseño personalizado?

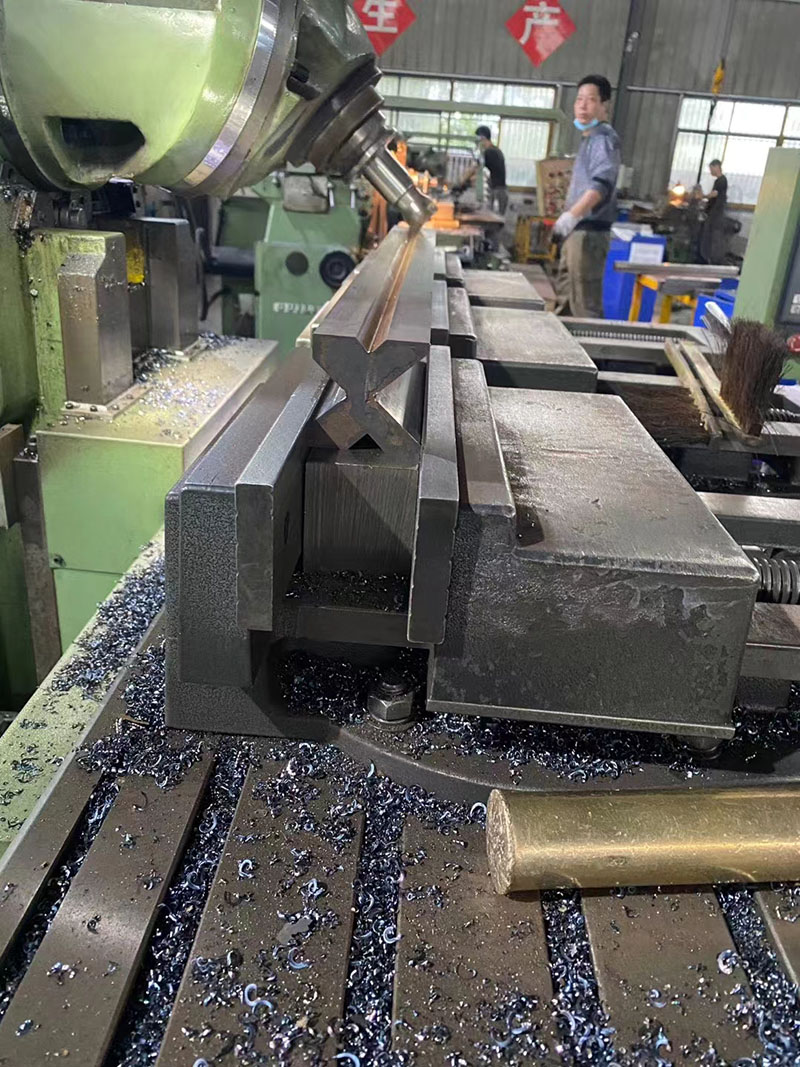

R5: Sí. Personalizamos herramientas especiales para geometrías de plegado complejas, incluyendo punzones de cuello de cisne profundo (gooseneck), matrices multiboca (multi-V), herramientas de plegado desplazado (Zeta) y matrices con radios a medida. Nuestro equipo de ingeniería proporciona planos de diseño en 2D y 3D para la validación del cliente antes de comenzar la producción. Solo requerimos el plano de la pieza a fabricar, el espesor de la chapa y el modelo de su máquina.

P6: ¿Qué material es mejor para las matrices de plegado: el acero 42CrMo o el T8?

R6: El acero de aleación 42CrMo ofrece una tenacidad y resistencia a la fatiga muy superiores, lo que lo hace ideal para operaciones continuas de gran tonelaje y plegados repetitivos. El acero T8 puede alcanzar una alta dureza, pero es más frágil y propenso a astillarse o fracturarse bajo cargas pesadas. El 42CrMo con nitruración iónica es la opción más segura, rentable y duradera para la producción diaria de calderería y transformación de chapa.

P7: ¿Por qué las piezas de acero inoxidable se abren a más de 90° y cómo se soluciona el retorno elástico?

R7: Este exceso en el ángulo se debe al retorno elástico (springback) del material. El acero inoxidable y los aceros de alta resistencia tienen un límite elástico mucho mayor que el acero al carbono (hierro dulce). Mientras que para el acero al carbono un punzón de 88° u 86° basta para conseguir un ángulo final preciso de 90°, para el acero inoxidable se requieren punzones de 85° o 78° para sobreplegar el material y contrarrestar el retorno. Aunque las máquinas CNC permiten corregir la penetración del trillo, contar con utillajes compensados desde su geometría geométrica garantiza una precisión a largo plazo mucho más estable.

P8: ¿Cómo elegir el ancho de la abertura en V adecuado según el espesor de la chapa?

R8: La regla estándar de la industria es V=8×t (espesor), ideal para chapas de 3 a 8 mm, equilibrando la fuerza de plegado y la calidad del acabado.

• Espesor < 3 mm: Se recomienda utilizar V=6×t para obtener radios internos más cerrados y evitar deformaciones en la zona de pliegue.

• Espesor > 8 mm: Se utiliza V=10×t∼12×t para reducir de manera drástica el tonelaje requerido y proteger los hombros de la matriz.

Nota: Para chapas de 2 mm, la regla de 8×t estipula una V16; si el material tiende a agrietarse o se busca reducir la resistencia, se puede optar por una V20.

P9: ¿Cómo garantiza ALAS una precisión de plegado uniforme a lo largo de toda la longitud de la máquina?

R9: Todas las superficies críticas de trabajo se someten a un rectificado ultrafino de alta precisión. Aplicamos un estricto control de tolerancia en la altura total acumulada del utillaje y en la simetría de las aberturas en V. Esto asegura que la línea de flexión sea idéntica desde un extremo al otro de la mesa de la plegadora, eliminando las desviaciones entre segmentos.

P10: ¿Cuál es el plazo de entrega para herramientas personalizadas?

R10: La fabricación de utillajes especiales toma entre 15 y 25 días laborables, dependiendo de la complejidad del diseño. Disponemos de un servicio de procesamiento urgente para pedidos de muestras prioritarias. Todas las herramientas terminadas se recubren con aceite anticorrosivo y se embalan en cajas de madera aptas para exportación marítima o aérea internacional.

P11: ¿Cuáles son las medidas del fraccionamiento estándar para los juegos de utillaje europeo?

R11:

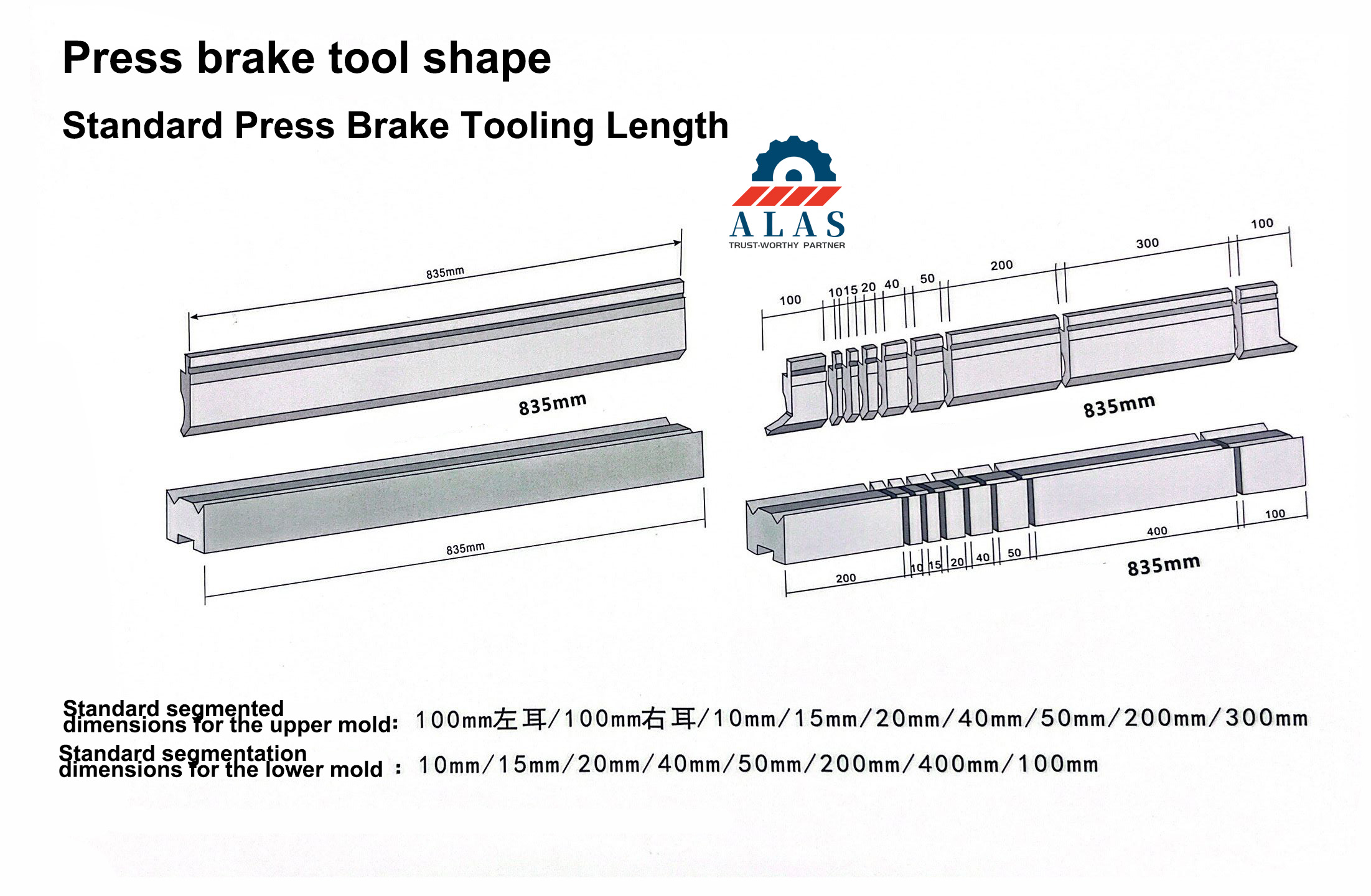

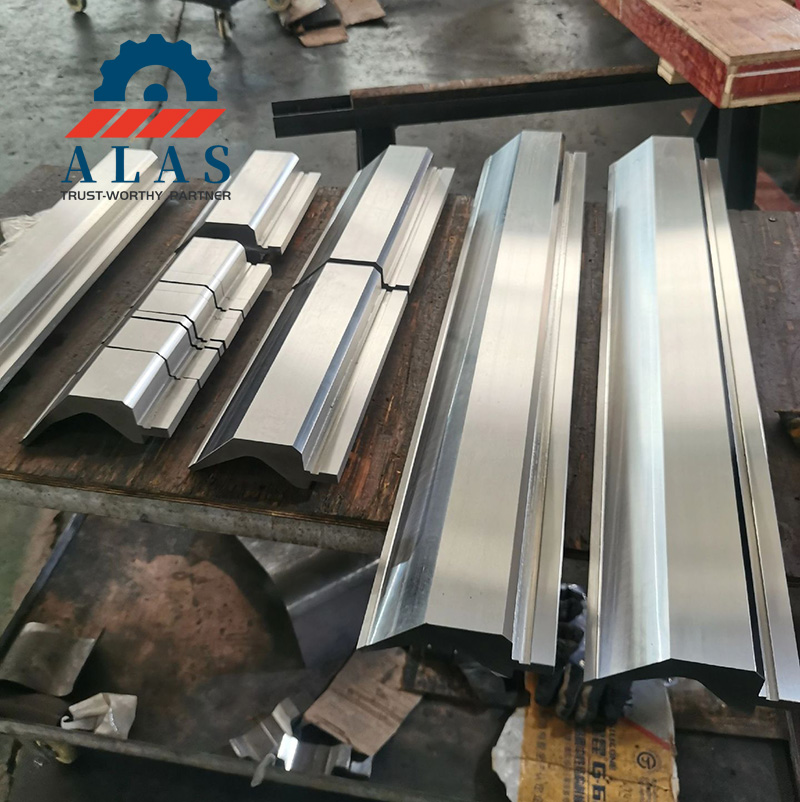

• Juego segmentado de 835 mm (10 piezas): 10 mm, 15 mm, 20 mm, 40 mm, 50 mm, 100 mm, 100 mm (oreja izquierda), 100 mm (oreja derecha), 200 mm y 300 mm.

• Juego segmentado de 415 mm (7 piezas): 10 mm, 15 mm, 20 mm, 40 mm, 50 mm, 100 mm y 180 mm.

P12: ¿Se adaptarán las herramientas de acero 42CrMo a mi sistema de amarre actual?

R12: Son totalmente compatibles. Los utillajes ALAS 42CrMo se fabrican bajo normativas internacionales estrictas, siendo compatibles con sistemas Euro/Promecam, Wila/Trumpf y sistemas tradicionales americanos. Los vástagos y las caras de apoyo mecanizados por CNC aseguran un acoplamiento perfecto, estable y libre de holguras durante la operación.

4. Guía paso a paso para la instalación y calibración del utillaje

Paso 1: Apagar el equipo y limpiar las superficies de montaje

Apague la unidad hidráulica de la prensa plegadora y libere por completo la presión interna del sistema. Retire el utillaje anterior. Limpie minuciosamente las ranuras de las bridas de sujeción, los intermediarios y la mesa de trabajo inferior con un paño limpio que no suelte pelusa para eliminar virutas, cascarilla, rebabas o grasa vieja que puedan provocar desalineaciones microsópicas.

Paso 2: Instalar los punzones superiores segmentados

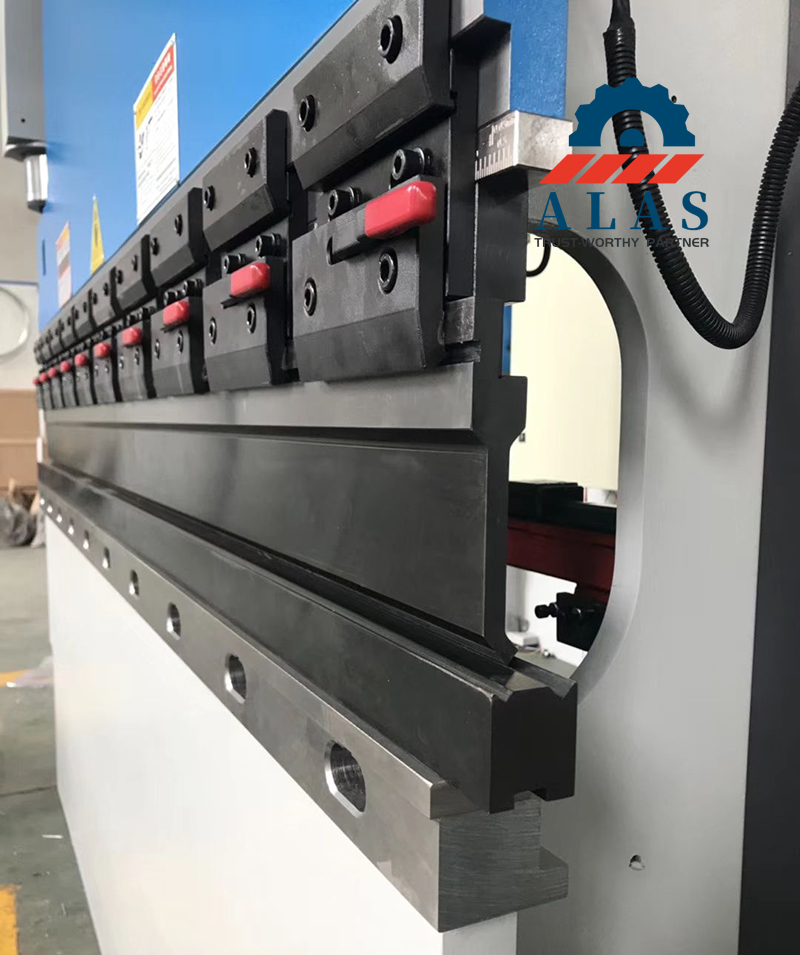

Disponga los punzones segmentados desde el centro de la mesa hacia los extremos para cubrir la longitud de plegado requerida. Introduzca por completo los vástagos de los punzones dentro de los amarres rápidos y bloquéelos aplicando la presión hidráulica nominal del sistema (típicamente hasta 280 bar). Verifique que la rectitud del punzón a lo largo de toda la línea mantenga una tolerancia máxima de 0,05 mm por metro.

Paso 3: Posicionar y alinear las matrices inferiores

Coloque las matrices de manera firme sobre el portamatrices o banco de la máquina. Alinee con precisión la línea del eje central de la matriz con el vértice de los punzones superiores previamente fijados. Seleccione la abertura en V adecuada en base al espesor del material a procesar y, posteriormente, apriete firmemente todos los tornillos de fijación o active el amarre neumático/hidráulico inferior.

Paso 4: Ajustar la carrera del trillo y los topes traseros

Haga descender el trillo superior (ariete) en modo manual (paso a paso) a velocidad lenta hasta que la punta del punzón penetre aproximadamente 3 mm dentro de la garganta de la matriz en V. Ajuste el punto muerto inferior (PMI) en el control numérico previendo el margen necesario para la compensación de retorno elástico e introduzca los datos geométricos iniciales en el panel del CNC.

Paso 5: Plegado de prueba y calibración fina

Realice un plegado de prueba utilizando un trozo de retal o material de descarte que sea exactamente del mismo tipo, lote y espesor que el de la producción final. Mida el ángulo resultante con un goniómetro o transportador digital de precisión. Corrija los valores de profundidad de penetración en el CNC o mediante cuñas de ajuste (shims) hasta que el error del ángulo final sea menor o igual a $\pm$0,3°.

Paso 6: Lubricación y registro de mantenimiento

Aplique una capa ligera de lubricante industrial para extrema presión en los radios de los hombros de las matrices y en las zonas de fricción. Registre los parámetros de corrección y el programa en el CNC para futuras referencias de producción. Inspeccione visualmente el estado físico del utillaje de manera regular cada 5,000 ciclos de plegado.

5. Estándares de la industria, datos de laboratorio y casos de éxito

Estándares industriales internacionales cumplidos:

• ASTM E290-22: Métodos de ensayo estándar para el ensayo de doblado de materiales metálicos para determinar su ductilidad.

• DIN 55271: Conformado de chapa metálica: terminología, conceptos y especificaciones de cálculo para las fuerzas de plegado.

• ISO 2768-mK: Tolerancias generales para dimensiones lineales y angulares sin indicación individual de tolerancia.

Caso de éxito en condiciones reales

Un fabricante especializado en armarios y cabinas de acero inoxidable presentaba desviaciones constantes de entre 2° y 3° por exceso de ángulo (apertura) y un elevado índice de piezas rechazadas al emplear punzones estándar de 90° sobre acero inoxidable AISI 304.

Solución aplicada:

• Sustitución de sus herramientas por punzones ALAS nitrurados de 85° con geometría de compensación de retorno elástico.

• Incorporación de matrices inferiores rectificadas a juego.

Resultados obtenidos:

• El ángulo de plegado se estabilizó dentro de un margen estricto de ±0.2∘±0.2∘.

• El retrabajo de piezas se redujo prácticamente a cero.

• Los utillajes no han mostrado signos de desgaste perceptible tras 8 meses de producción continua en alta serie.

6. Resumen

• Control angular preciso y eliminación del retorno elástico: La geometría de sobreplegado integrada y el dimensionamiento idóneo de las aberturas en V neutralizan las variaciones del material, asegurando una repetibilidad impecable por lotes.

• Reducción de costes operativos a largo plazo: El uso de acero de aleación 42CrMo certificado combinado con el tratamiento de nitruración iónica extiende radicalmente la vida útil del utillaje, disminuyendo las paradas de máquina por mantenimiento y los costes recurrentes de reposición de herramientas.
