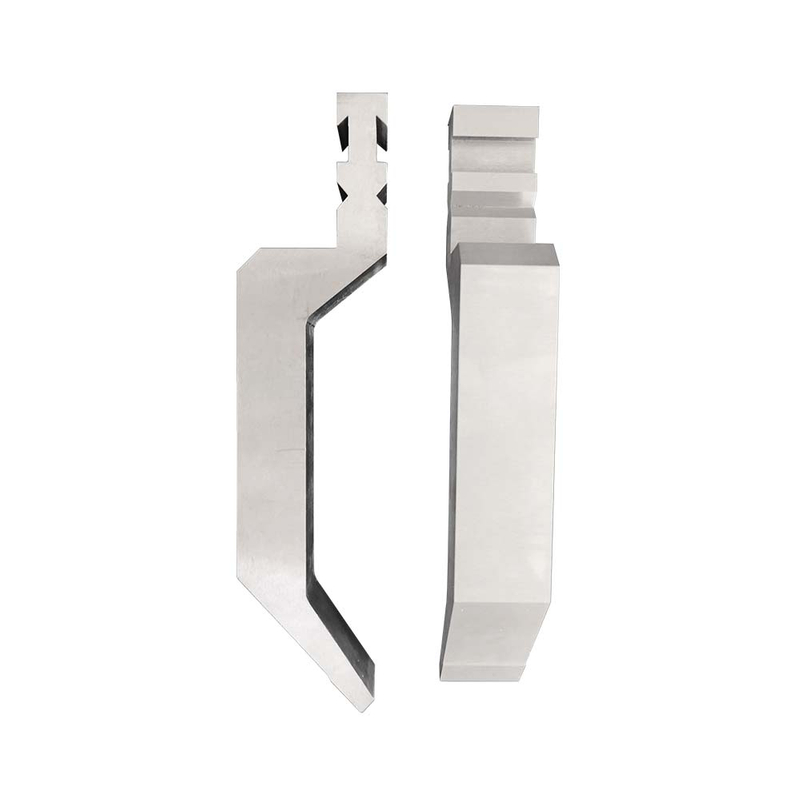

Punzones para Plegadora de Chapa

Punzones para Plegadoras: Rendimiento y Precisión

• Fabricación mecánica

• Trabajo de chapa

• Productos de herrajes

• Fabricación de gabinetes

Componentes y funcionamiento básico

Punzón superior

• Va instalado en la parte móvil de la máquina

• Es la pieza que aplica la presión

• Su forma define la forma exterior de la pieza doblada

Troquel inferior

• Va fijado en la mesa de trabajo

• Tiene generalmente una ranura en forma de V

• El ancho de la ranura afecta la fuerza y el resultado del doblado

Cómo funcionan

1. Se coloca la lámina de metal en el troquel inferior

2. El punzón superior baja y presiona el material

3. El metal se deforma de forma permanente

4. El punzón vuelve a su posición y se retira la pieza

Características de los moldes

• Alta resistencia y durabilidad

  Fabricados en acero aleado 42CrMo, con tratamiento térmico (HRC 45–50).

  Resisten la presión y el desgaste sin romperse.
• Se pueden personalizar

  Se fabrican en diferentes formas y tamaños según la pieza que se quiera doblar.
• Compatibilidad total

  Se adaptan a la máquina dobladora y a los diseños de las piezas.
• Estándares mundiales

  Compatible con marcas como Amada, Trumpf y Wila.

Tipos de moldes para plegadoras

Por forma

• Punzón recto estándar: para doblados normales

• Punzón de ángulo agudo: para ángulos pequeños

• Punzón de cuello de cisne: para formas en U profundas

• Punzón de arco: para curvas y esquinas redondeadas

• Punzón irregular: para piezas especiales a medida

Por uso

• Estándar: para láminas comunes (acero dulce, galvanizado)

• Alta resistencia: para acero inoxidable y materiales duros

• Para láminas finas: evita rayones y deformaciones

Por tipo de montaje

• Tipo Amada / Promecam

• Tipo Trumpf / Wila

• Nuevo estándar universal

Cómo elegir el molde correcto

1. Adaptarse al material

• Acero dulce: poca elasticidad

• Acero inoxidable: mucha elasticidad, necesita ángulos especiales

• El espesor del material define el tamaño del molde

2. Regla 8x (ranura V)

• Ancho de ranura V = 8 × espesor del material

• Sirve para la mayoría de láminas de 3–8 mm

3. No exceder la presión de la máquina

• La fuerza de la máquina debe ser menor que la resistencia del molde

• Dejar un margen de seguridad del 10–15%

4. Elegir la forma del punzón

• Punzón normal: para trabajos sencillos

• Cuello de cisne: para piezas en U

• Forma especial: para piezas complejas

5. Compatibilidad con la máquina

• El tipo de montaje debe coincidir con la plegadora

• La altura del molde debe adaptarse a la carrera de la máquina

Consejos importantes

• No olvidar la elasticidad del material, para evitar ángulos mal hechos

• Respetar la regla 8x para no romper la pieza ni el molde

• Comprobar siempre que el molde sea compatible con su máquina

¿Por qué elegir ALAS Machinery?

• Material de calidad: acero 42CrMo, dureza HRC 47±2

• Alta resistencia al desgaste, ideal para acero inoxidable

• Rectificado por CNC para mayor precisión

• Compatible con Amada, Trumpf, Bystronic y otras máquinas

• Menos mantenimiento y mayor productividad

Tipos de punzones disponibles

• Punzones rectos y agudos: para doblados estándar

• Punzones de cuello de cisne: para formas en U profundas

• Punzones segmentados: para piezas complejas y cajas

Tabla comparativa de estándares internacionales 42CrMo (esencial para la selección)

dibujo del punzón del freno de la prensa
