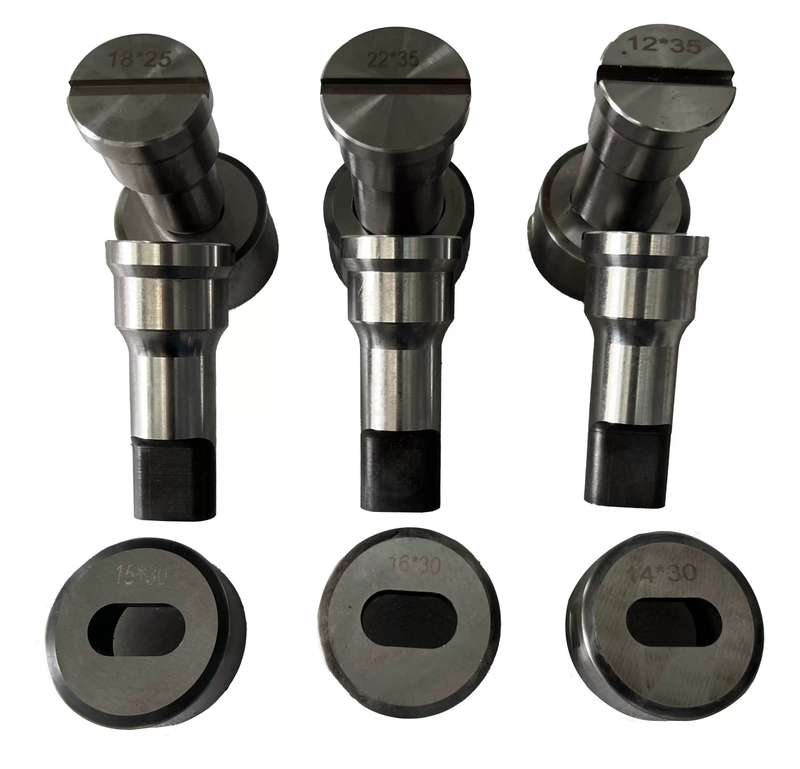

Juegos de troqueles y punzones para orificios oblongos/ranurados de acero DC53 y D2

Juegos de troqueles y punzones oblongos personalizados para herreros para agujeros ranurados y fabricación arquitectónica

Los juegos de troqueles y punzones oblongos rectificados por CNC de ALAS están fabricados con acero para herramientas DC53, M2 o D2 de alta calidad para resolver los dos puntos débiles más comunes del punzonado de orificios ranurados: rotura repentina del punzón a mitad del trabajo y desgaste desigual de un lado que deja rebabas que requieren horas de pulido posterior.

Si erige estructuras de acero, construye edificios metálicos prefabricados o instala muros cortina arquitectónicos, sabe que los orificios redondos estándar no dejan espacio para la expansión térmica, el asentamiento del edificio o los ajustes de ajuste de última hora en el sitio. Estos juegos caen directamente en casi todas las herrajes hidráulicas de servicio pesado, reducen el riesgo de fractura del punzón en un 40 % en condiciones de alto tonelaje y ofrecen entre 25 000 y 35 000+ golpes de corte con la lubricación adecuada, lo que reduce el tiempo de inactividad no planificado para que usted dedique más tiempo a fabricar y menos tiempo a cambiar herramientas.

Por qué los punzones oblongos ALAS duran más que las herramientas baratas disponibles en el mercado

Si ha realizado agujeros ranurados en una herrería, habrá visto las fallas: un punzón se rompe limpiamente en la transición entre el borde recto y el extremo redondeado, 200 golpes en un trabajo de acero estructural de 10 toneladas. O un lado de la ranura se desgasta tan rápido que estás quitando rebabas de cada viga, perdiendo horas de tiempo de acabado.

Los punzones genéricos baratos omiten ajustes críticos de geometría y reducen el tratamiento térmico para alcanzar precios bajos, lo que genera cambios constantes de herramientas y piezas desalineadas desechadas. Construimos estos conjuntos específicamente para eliminar estos modos de falla. Entre los fabricantes que suministramos en EE. UU., Australia y el sudeste asiático, los talleres reportan un 35 % menos de tiempo de inactividad por cambios de herramientas no planificados y un 28 % menos de desechos por ranuras mal perforadas: sin marketing sofisticado, solo menos problemas evitables en el taller.

Guía de selección de acero para herramientas: DC53 frente a M2 frente a D2

No opte por el acero más duro disponible: las virutas de acero más duras son mucho más fáciles si utiliza placas delgadas o tiene una pequeña pendiente de alineación en máquinas más antiguas. Seleccione el grado según su trabajo de producción diario:

Utilice acero D2 estándar para el 90 % de su producción diaria de acero dulce; Proporciona una base confiable y altamente rentable para el trabajo de taller estándar. Para producción de alta intensidad y trabajo pesado o al perforar placas más gruesas, actualice al stock DC53 para ofrecer una resistencia superior al astillado y una vida útil prolongada de la herramienta.

La ingeniería antifractura de 3 vías minimiza las roturas

A diferencia de los punzones redondos simétricos, las herramientas oblongas enfrentan cargas desiguales en toda su sección transversal, con una concentración extrema de tensión en la transición directa al radio; aquí es donde casi todos los punzones baratos fallan sin previo aviso. Abordamos esto con tres opciones de diseño probadas y sin trucos:

1. Alivio de tensión cónico: un corte de alivio micro cónico en la esquina de alta tensión distribuye la fuerza del punzón en lugar de permitir que se concentre en un punto, lo que reduce la rotura en un 40 % en comparación con los punzones genéricos no modificados.

2. Llave plana profunda antigiro: una ranura para llave plana fresada con precisión en cada vástago del punzón bloquea la herramienta directamente en el soporte para eliminar la deriva rotacional. Incluso 0,05 mm de torsión son suficientes para picar un punzón o dejar rebabas en un lado; este diseño garantiza una alineación perfecta para la instalación directa.

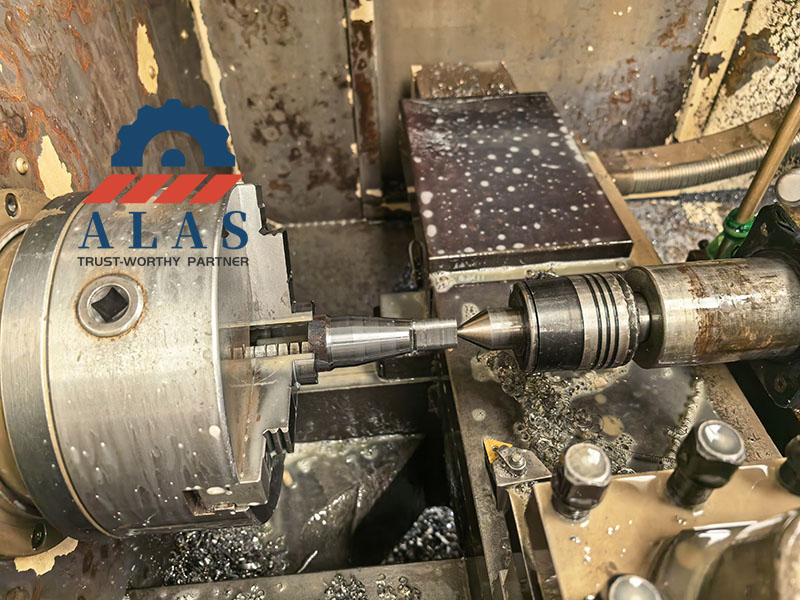

3. Endurecimiento por enfriamiento con gas al vacío: Cada pieza en bruto de la herramienta se somete a un enfriamiento con gas al vacío de múltiples etapas para lograr una dureza uniforme en toda la herramienta, eliminando los bordes suaves y las microgrietas del núcleo que causan roturas repentinas. Todos los juegos cumplen con los estándares de alineación fina ISO 2768, con tolerancias de fabricación de electroerosión por hilo mantenidas en ±0,01 mm para un seguimiento constante en cada golpe.

Ajuste directo para todas las marcas mundiales de herreros.

Respuesta corta: se adaptan a casi todas las máquinas del mercado. Mecanizamos juegos según las especificaciones OEM exactas para herrajes hidráulicos de 40 a 200 toneladas de Sunrise, Geka, Piranha, Edwards, Scotchman, Kingsland y Megabal; se instalan directamente sin esmerilado, sin cuñas y sin modificaciones en el portapunzones o la estación de matriz. Disponemos de tamaños de mango estándar y posiciones clave para el 90% de los herreros en servicio.

Para máquinas más antiguas, fuera de producción o hechas a medida, podemos realizar ingeniería inversa para lograr un ajuste perfecto a partir de un punzón de muestra desgastado o un simple boceto 2D de las dimensiones de su vástago. Como fabricante especializado de herramientas industriales B2B, Nanjing Alas International Co., Ltd. suministra juegos de troqueles y punzones directos de fábrica a fabricantes de 27 países. Eliminamos todos los márgenes de beneficio de los intermediarios, por lo que nuestros juegos cuestan entre un 35 % y un 50 % menos que las piezas OEM de marca y, al mismo tiempo, igualan o superan la vida útil de las herramientas OEM para reducir el costo por orificio a largo plazo.

Tolerancias estándar y reglas de separación de troqueles

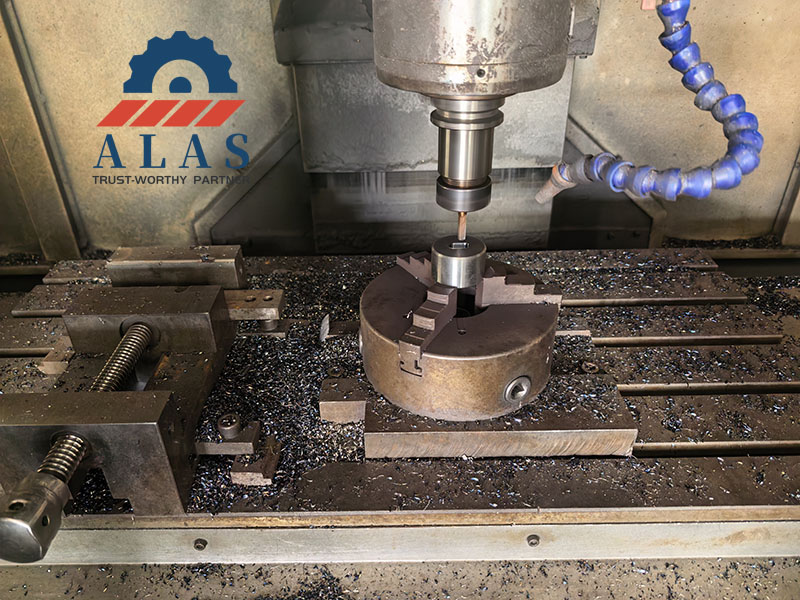

Cada juego está mecanizado según los estándares de dimensiones finas ISO 2768, con filos de corte por electroerosión por hilo mantenidos a ±0,01 mm, por lo que cada ranura que perfora tiene dimensiones idénticas desde el primer golpe hasta el último, sin orificios cónicos ni torcidos.

El espacio libre sigue la misma fórmula comprobada que las herramientas de punzón redondo: use del 10 al 15 % del espesor de la placa de la pieza de trabajo como espacio libre total, aplicado uniformemente alrededor de todo el perfil de la ranura (tanto en los bordes rectos como en los extremos redondeados).

Ejemplo rápido de taller: si perfora acero estructural de 10 mm con un punzón oblongo de 20 mm × 40 mm, el troquel inferior debe medir exactamente 21 mm × 41 mm. Esto equivale a un espacio libre total de 1 mm (0,5 mm por lado), para cortes limpios con un mínimo de rebabas y sin que el punzón se atasque durante el decapado.

También podemos fabricar juegos de tolerancias estrictas o juegos de espacios excéntricos para aplicaciones especiales, incluido el aluminio arquitectónico de calibre delgado o el acero de ultra alta resistencia, a pedido. Cada juego se somete a una inspección micrométrica de 3 puntos y a un tratamiento de aceite antioxidante antes del envío para evitar la corrosión durante el transporte.

MOQ, plazos de entrega y opciones de fabricación personalizadas

No imponemos pedidos mínimos grandes de piezas de repuesto: los juegos de ranuras estándar oblongas, ovaladas alargadas y rectangulares tienen un MOQ de 1 pieza para reparaciones de emergencia, con precios mayoristas por volumen a partir de 10 juegos para tiendas que almacenan repuestos o ejecutan trabajos de producción prolongados.

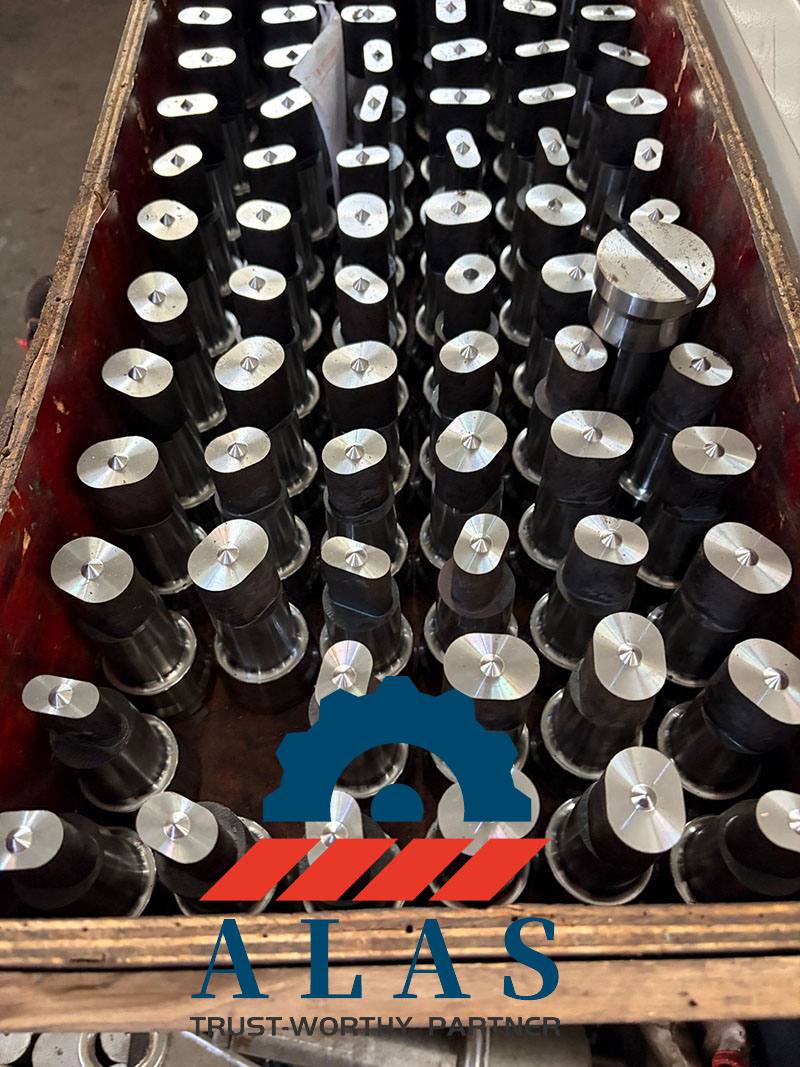

• Cumplimiento de existencias: todos los juegos estándar pasan una inspección de calidad completa y se envían dentro de los 3 días hábiles, tratados con aceite antioxidante para protección en tránsito.

• Plazo de entrega de perfiles personalizados: Los perfiles de ranura especiales o arquitectónicos patentados (producidos a partir de archivos 3D STEP/CAD del cliente) requieren de 7 a 10 días hábiles para la electroerosión por hilo de precisión y el tratamiento térmico completo, listos para instalarse desde el primer momento.

• Mejoras en la producción de gran volumen: agregue un tratamiento profundo bajo cero para una vida útil un 20 % más larga, o un recubrimiento PVD multicapa de titanio para reducir el desgaste abrasivo en un 30 % para las series de acero inoxidable/de alta resistencia.

Lista de verificación rápida de RFQ (obtenga una cotización de fábrica dentro de 8 horas):

Al enviar una solicitud de pedido personalizado, incluya estos detalles para acelerar la cotización:

• Dimensiones de la ranura (A × B): ancho y largo exactos del orificio oblongo requerido (p. ej., 22 mm × 50 mm)

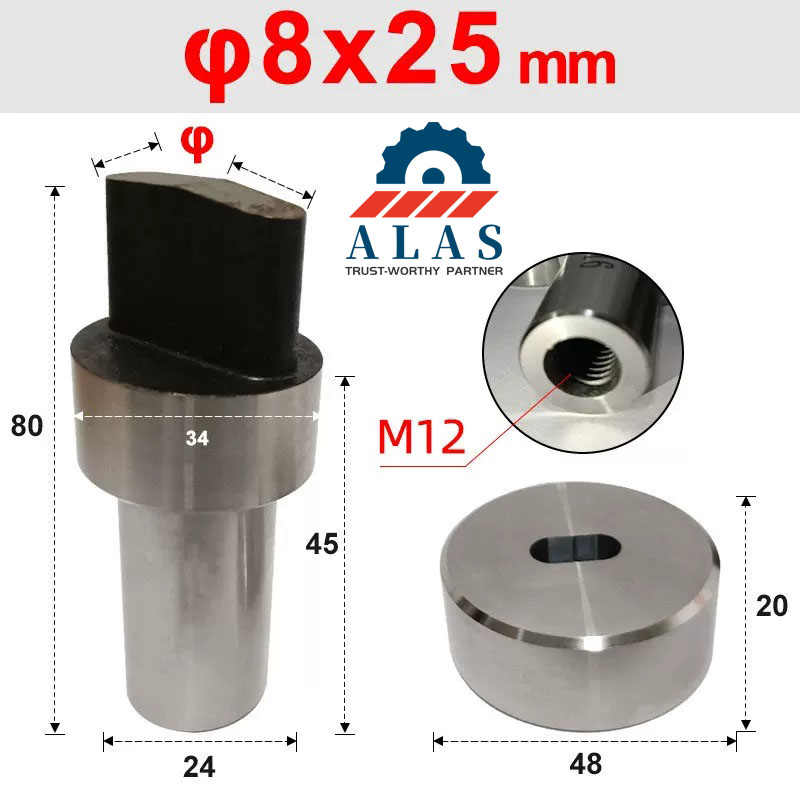

• Diámetro y longitud del vástago del punzón: dimensiones del vástago superior que se ajustan al portaherramientas de su herrero

• Alineación del chavetero: Posición de la chaveta plana antigiro en el vástago (p. ej., paralela a la longitud de la ranura, 90° transversal, alineación estándar OEM)

• Especificaciones de la pieza de trabajo: grado y espesor del material que perforará regularmente (p. ej., acero al carbono de 12 mm, acero inoxidable de 6 mm)

Preguntas frecuentes

P: ¿Por qué mi punzón oblongo se desgasta de manera desigual y deja rebabas solo en un lado recto?

9 de cada 10 veces, esto es un problema de alineación, no un defecto de punzonado. Los casquillos guía desgastados, un vástago de punzón doblado o una chaveta desbloqueada harán que el punzón se desvíe 0,05 mm o más en la carrera descendente, cortando un lado del troquel en cada golpe. Primero inspeccione los rieles guía de su herrero y confirme que la llave plana perforadora esté completamente asentada en el soporte antes de bloquearla.

P: ¿Cómo calculo la holgura correcta del troquel para punzones oblongos?

Utilice la misma fórmula que los punzones redondos: entre el 10 % y el 15 % del espesor de la placa como espacio libre total uniforme alrededor del perfil completo. Para acero inoxidable, aumente el espacio entre un 12 y un 15 % para reducir la fuerza de extracción y evitar que el punzón se atasque en la placa.

P: ¿Pueden fabricar juegos que se adapten a herreros viejos y de otra marca?

Absolutamente. Envíe un punzón de muestra desgastado o medidas simples del diámetro del vástago, el tamaño de la llave y la longitud total, y fabricaremos un ajuste directo. Regularmente producimos juegos para talleres que utilizan máquinas de más de 20 años sin piezas de repuesto OEM disponibles.

P: ¿Qué vida útil real puedo esperar de la herramienta?

Con una lubricación adecuada y un espacio libre correcto, los juegos DC53 ofrecen entre 25 000 y 35 000 golpes en acero dulce de 10 mm. Los juegos M2 recubiertos de PVD ofrecen entre 45 000 y 70 000 golpes, con un costo por orificio un 40 % menor que los punzones desechables baratos que se venden en línea.

P: ¿Hacen ranuras arquitectónicas personalizadas para proyectos de muros cortina?

Sí. Aceptamos archivos STEP, IGES o PDF 2D dimensionados para perfiles totalmente personalizados. Los juegos personalizados se envían en 7 a 10 días hábiles, incluido el tratamiento térmico y la inspección final, para evitar retrasos en los cronogramas de instalación del muro cortina.

P: ¿Cómo evito que se rompa el punzón en placas gruesas?

Primero, bloquee completamente la llave antigiro para eliminar la deriva rotacional. En segundo lugar, verifique nuevamente el espacio libre: un espacio libre insuficiente provoca atascos y roturas repentinas. En tercer lugar, utilice un lubricante de estampado adecuado en placas de más de 12 mm de espesor y confirme que el tonelaje de su máquina coincida con el espesor de la placa. Nuestro diseño de alivio de tensión en las esquinas ya reduce las roturas en un 40 % en comparación con las herramientas genéricas; Estos tres pasos eliminan el 90% del riesgo de rotura restante.

P: ¿Qué tratamientos de superficie están disponibles para una vida más larga?

Los juegos originales reciben un acabado antioxidante de óxido negro para envío y almacenamiento. Para tiradas de material abrasivo, agregue un recubrimiento PVD multicapa de titanio para reducir el desgaste de los bordes en un 30 %. Para una producción de gran volumen, agregue un tratamiento profundo bajo cero para mejorar la dureza del núcleo y obtener un 20 % más de golpes entre reafilados.

P: ¿Son sus punzones y matrices oblongos compatibles con mi marca específica de máquina de herrería?

R: Sí, 100%. Nuestros juegos de punzones y matrices están diseñados para ser compatibles con las principales marcas mundiales de herrajes hidráulicos. Los tamaños estándar en stock son reemplazos directos de maquinaria de Peddinghaus, Geka, Sunrise, Kingsland, Piranha, Edwards, Mubea y Scotchman. Si está utilizando un modelo europeo/americano especializado o anterior, simplemente proporciónenos las dimensiones de su vástago (D¹) y le aseguraremos un ajuste perfecto con deriva rotacional cero.

P: ¿Cómo selecciono la holgura correcta del troquel para mis aplicaciones de perforación de orificios ranurados?

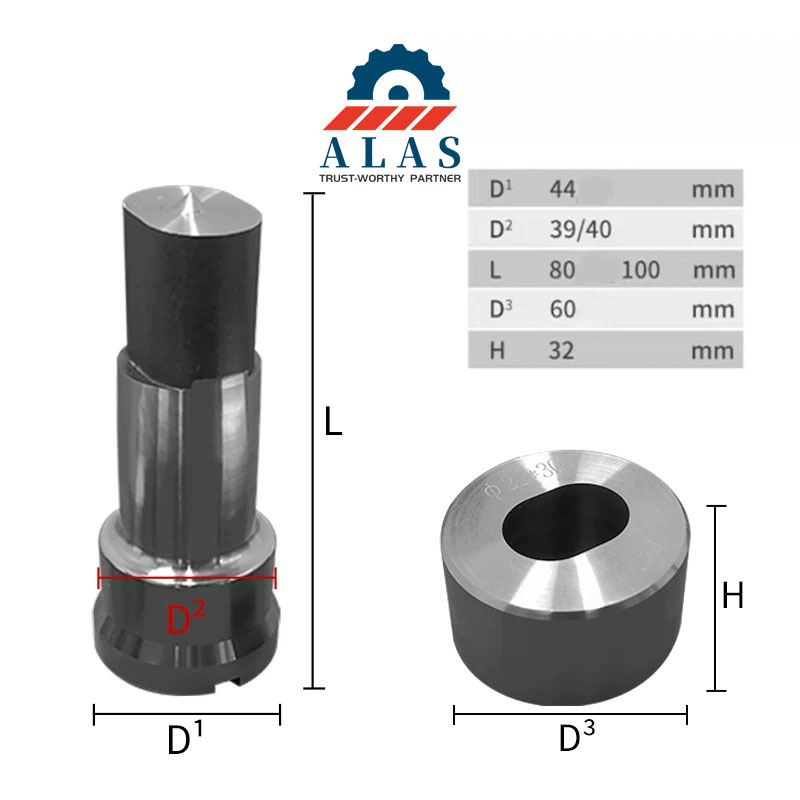

R: Elegir la distancia de corte adecuada es fundamental para evitar rebabas y prolongar la vida útil de la herramienta. Como se muestra en nuestros dibujos técnicos, nuestras matrices estándar vienen grabadas con láser con especificaciones de espacio exactas (por ejemplo, Φ22+30 indica un espacio total de +0,3 mm). Como guía general para la fabricación de acero estructural: Para espesores de placa ≤ 4 mm: recomendamos un espacio libre de 0,2 mm. Para espesores de placa de 5 mm a 10 mm: recomendamos un espacio libre de 0,3 mm a 0,5 mm. Nota: Si está perforando placas extra gruesas o materiales de alta resistencia, especifique el espesor del material en su consulta y nuestros ingenieros calcularán el espacio libre óptimo para usted.

P: ¿Cuál es su proceso para solicitar juegos de punzones oblongos o no estándar de tamaño personalizado?

R: Hacemos que la fabricación de herramientas personalizadas sea simple y eficiente a través de un proceso simplificado de 3 pasos:Enviar especificaciones: envíenos las dimensiones de ranura requeridas (largo × ancho), diámetro del vástago (D¹) y longitud total (L). Un simple boceto dibujado a mano o el modelo de herramienta de su máquina es perfectamente aceptable. Aprobación de ingeniería: nuestro equipo técnico analizará sus requisitos y emitirá un dibujo CAD 2D/3D formal dentro de las 24 horas para su revisión y aprobación. Producción de precisión: tras su confirmación, sus juegos personalizados ingresan inmediatamente a producción, sometidos a fresado CNC de precisión, tratamiento térmico al vacío y una verificación de dureza Rockwell al 100 %. Los pedidos personalizados suelen enviarse en un plazo de 10 a 15 días laborables.
