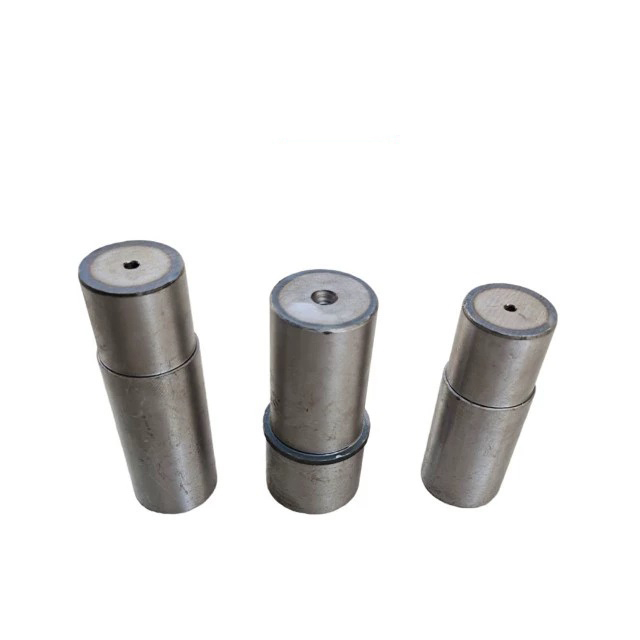

Pasador Central de Alta Resistencia para Dobladora de Varilla

Repuestos para dobladoras de barras

Pasador central/Pasador de posicionamiento/Pasador fijo

• Hojas de corte de barras

• Cuchillas para doblar barras de refuerzo

• Juego completo de piezas de máquinas de barras de refuerzo.

• cortadores de barras de refuerzo

• Dobladoras de barras de refuerzo

• Máquinas enderezadoras y cortadoras de barras de refuerzo

• Proyectos de construcción

• Puentes y túneles

• Plantas de procesamiento de barras de refuerzo

• Líneas de producción de componentes prefabricados

Calidad y producción

Cuchillas de corte de barras de refuerzo

• Tratado con enfriamiento general y revenido a baja temperatura.

• Alta resistencia al desgaste y resistencia al impacto.

• Corte nítido y suave, sin atascos

• Diseño cuadrado, se puede utilizar en 4 lados.

• Menores costos de reemplazo y mantenimiento.

Cuchillas para doblar barras de refuerzo

• Personalizado según el modelo de su máquina y el radio de curvatura

• Tratamiento térmico preciso para una fuerte resistencia a la fatiga.

• Tamaño estable, ángulo de flexión preciso, sin recuperación elástica

• Dobla barras de refuerzo en múltiples ángulos

• Sin astillas ni deformaciones

Gama completa de repuestos

• Portacuchillas fijos

• bielas

• Deslizadores

• Ejes de engranajes

• Ejes centrales

• Discos para doblar

• Abrazaderas

• Colocación de deflectores

• Ruedas enderezadoras

• Ruedas de tracción

• Conjuntos de cortador

• Fabricado según los estándares OEM

• Alta precisión, fácil de instalar

• Superficie tratada para resistencia al óxido y al desgaste.

• Mayor vida útil para sus máquinas

¿Por qué utilizar ejes formadores de diferentes diámetros?

• Las barras de refuerzo de diferentes tamaños necesitan diferentes radios de curvatura.

• Cambiar el eje de formación hace que el doblado sea preciso.

• También protege la barra de refuerzo de daños.

Acerca de los materiales

Por qué la dureza (HRC) es importante para los pasadores

• cuanto duran

• Que estables funcionan

• que seguros son

1. Resiste el desgaste y la deformación

• Los pasadores tocan directamente las barras de refuerzo y las piezas dobladas.

• La baja dureza provoca un desgaste rápido y abolladuras.

• Esto hace que los ángulos de flexión sean inexactos.

• Buena dureza: HRC45–55 en general, HRC58–62 en superficies clave.

2. Previene roturas o dobleces

• Los pasadores soportan una fuerte presión al doblarse.

• Los alfileres blandos se doblan o deforman.

• Los pasadores demasiado duros pueden romperse fácilmente.

• Un tratamiento térmico adecuado proporciona resistencia y dureza.

3. Reduce el costo de mantenimiento

• Los buenos alfileres duran más.

• Sin reemplazo frecuente.

• Menos tiempo de inactividad de la máquina.

• Menores costos generales.

Lo que necesitamos para personalizar pines especiales

1. Tamaño y tolerancia

• Diámetro de cada pieza con tolerancia.

• Longitud de cada parte con tolerancia.

• Formas especiales: chaveteros, conos, ángulos.

• Forma del extremo: plano, redondo o avellanado

2. Tratamiento térmico

• Tipo de tratamiento térmico

• Dureza requerida (HRC)

• Donde se prueba la dureza

3. Materiales

• Acero 45# para uso estándar

• Acero 40Cr para cargas pesadas (recomendado)

Pasadores centrales para centros de doblado CNC

• El pasador central es el principal punto de apoyo.

• Tiene una fuerza fuerte y un impacto repetido.

• Los pasadores defectuosos pueden romperse o provocar una flexión desigual.

• Esto conduce a un desperdicio de barras de refuerzo.

• Radio de curvatura estable

• Alta resistencia a la fatiga

• Larga vida útil

• Montar centros de doblado CNC y discos de doblado.

Nuestra calidad y servicio

• Utilizamos máquinas CNC avanzadas y equipos de prueba.

• Estrictos controles de calidad desde el material hasta el producto terminado.

• Admitimos la personalización no estándar.

• Diseñamos piezas en función de su máquina y necesidades.

• Mejore la eficiencia y reduzca sus costos de producción.

Tabla correspondiente de grado internacional de materiales metálicos

Pasadores para doblar barras de refuerzo: descripción de especificaciones técnicas

Especificaciones técnicas

Grado del material: acero al carbono 40Cr / 45#

Nivel de dureza: 45–50 HRC (endurecido por inducción)

Máquinas compatibles: GW40, GW42, GW50, GW60, Dobladoras de estribo CNC

Diámetro: 20 mm, 25 mm, 30 mm, 40 mm, 45 mm, 50 mm (personalizable)

Tratamiento superficial: rectificado de precisión, engrase antioxidante, ennegrecimiento

Análisis de materiales

Acero al carbono 45#: Buena tenacidad y maquinabilidad, rentable para doblar barras de refuerzo de ligeras a medianas.

Acero de aleación 40Cr: mayor resistencia y resistencia a la fatiga que el 45#, ampliamente utilizado para el doblado industrial en general.

¿Por qué nuestros pasadores para doblar no se rompen?

A diferencia de los pasadores estándar, nuestros pasadores de flexión de 40Cr se someten a un profundo enfriamiento por inducción, equilibrando la dureza de la superficie con la dureza del núcleo para evitar que se rompan bajo cargas de alto torque.

¿Cómo elegir el diámetro correcto del pasador?

Para cumplir con el estándar de radio de curvatura 4D/5D, es fundamental seleccionar el diámetro correcto del mandril central. Nuestro kit incluye varios tamaños para garantizar la integridad estructural de la barra de refuerzo.

Preguntas frecuentes

P: ¿Cuál es el mejor material para doblar pasadores de barras de refuerzo?

R: El acero al carbono 45# es de uso general. 40cr ofrece una mejor resistencia al desgaste y una vida útil más larga para operaciones industriales o CNC de servicio pesado.

P: ¿Estos pasadores pueden adaptarse a diferentes marcas de dobladoras de barras de refuerzo?

R: Sí. Siguen los estándares OEM universales para las máquinas de la serie GW. El mecanizado personalizado también está disponible según las dimensiones de su placa central.

P: ¿Por qué los pasadores de flexión comunes se rompen fácilmente?

R: Un tratamiento térmico deficiente, un material de baja calidad o una dureza inigualable provocan roturas. Nuestros pasadores utilizan endurecimiento por inducción controlado para una dureza y tenacidad estables.

P: ¿Cuánto duran normalmente los pasadores para doblar?

R: La vida útil depende de la carga de trabajo. Los pasadores de 40Cr duran entre 2 y 3 veces más que los pasadores estándar de 45#;
