Modelo | Dimensión típica de la hoja (mm) | Espesor (mm) | Configuración del agujero | Materiales convencionales | Parámetros clave de la máquina adaptable |
GQ40 | 83×83 / 90×90 | 16-20 | Orificio único, Orificio doble | H13, 9CrSi | Corta acero redondo de Φ6–40 mm; Potencia del motor 2,2 kW; Peso total ≈485 kg |

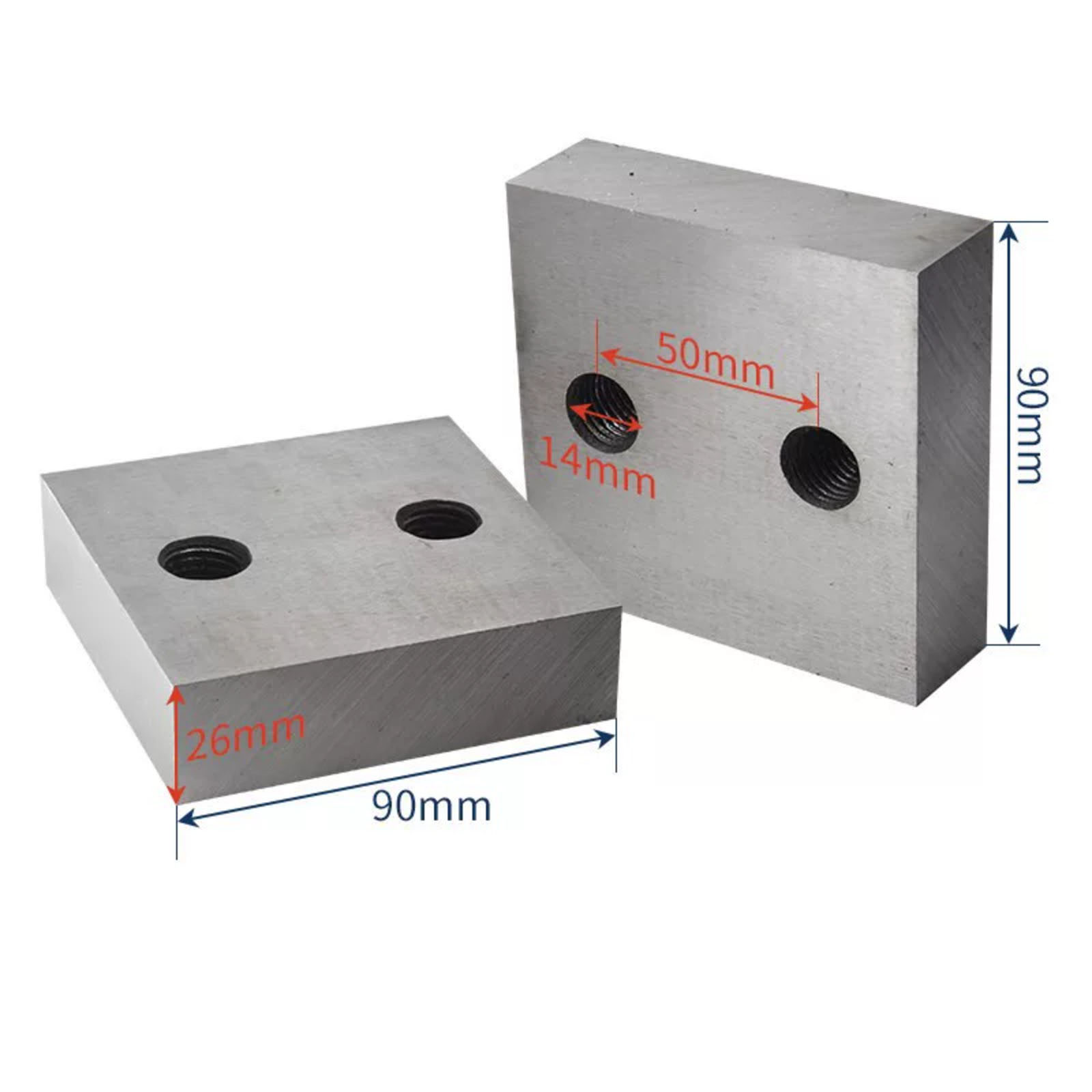

GQ50 | 90×90 / 100×100 | 20-28 | Doble orificio, cuatro orificios | H13, CR12MOV | Corta acero redondo de Φ6–50 mm; Potencia del motor 4kW; Peso total ≈640 kg |
GQ60 | 100×100 / 130×130 | 28–30 | Principalmente de cuatro hoyos | H13, H13K | Corta acero redondo de Φ6–55 mm; Potencia del motor 5,5–7,5 kW; Peso total ≈1200kg |
Le proporcionaré sugerencias de uso basadas en la selección de materiales, combinación de equipos, material de corte y proceso de fabricación:
El material de la hoja determina directamente su dureza, tenacidad y vida útil. Elija el material según sus necesidades de corte:
Actualmente, es el material de cuchillas de alta calidad más utilizado en el mercado, que posee una resistencia al desgaste y tenacidad extremadamente altas, con una excelente resistencia a los ciclos térmicos. Incluso durante el corte continuo de alta intensidad y a largo plazo, no es propenso a deformarse o astillarse, lo que lo hace adecuado para el procesamiento a gran escala de barras de refuerzo de alta resistencia.
Acero para herramientas de alta dureza y alta resistencia al desgaste. Su dureza supera con creces la de las hojas de aleación ordinarias y puede satisfacer las necesidades de corte de barras de refuerzo laminadas en frío de alta dureza. Tenga en cuenta que su dureza es relativamente más débil; Se recomienda evitar su uso en condiciones de corte con grandes espacios y alto impacto.
Una opción económica y práctica. Tiene buena templabilidad y maquinabilidad, es adecuado para cortar barras de refuerzo ordinarias de resistencia media y baja y se usa ampliamente en proyectos pequeños y medianos.

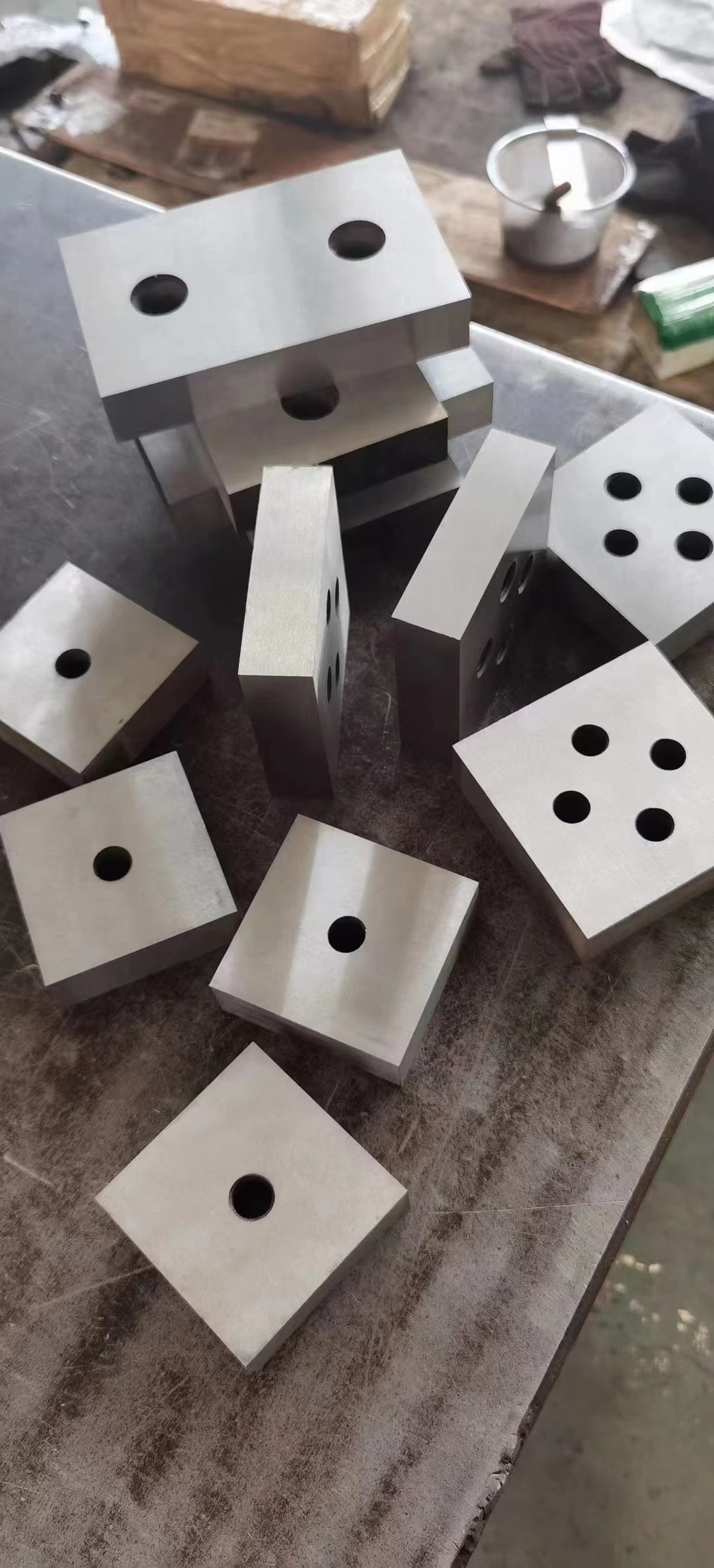

Coincidencia de formas: Las formas comunes de las hojas son cuadradas (se pueden utilizar cuatro lados) y rectangulares. Las hojas cuadradas permiten la rotación de cuatro filos, extendiendo significativamente su vida útil, adecuadas para escenarios de procesamiento a gran escala; Las hojas rectangulares son en su mayoría de una o dos caras, adecuadas para máquinas de corte de pequeño tonelaje.
Coincidencia de tamaños: Las máquinas cortadoras de diferentes tonelajes (como GQ40, GQ50, GQ60) tienen estándares específicos para el grosor, la longitud, el ancho y el espaciado de los orificios de los pernos de la hoja. La selección debe seguir estrictamente el manual de instrucciones del equipo.
Acero redondo ordinario: baja dureza y baja resistencia al corte. Los materiales 9CrSi o Cr12MoV son suficientes y satisfacen las necesidades básicas de corte y controlan los costes.
Barra de refuerzo acanalada de alta resistencia: alta dureza y la estructura de la superficie acanalada desgasta fácilmente la hoja. Se recomienda utilizar material H13. Su excelente resistencia al desgaste y dureza pueden reducir eficazmente el riesgo de astillas, lo que lo hace adecuado para cortes continuos de alta resistencia. Chatarra de refuerzo: Superficie muy corroída, que contiene arena y suciedad, provocando un desgaste importante en las palas. Se prefieren materiales con alto contenido de níquel;
Se prefieren las hojas procesadas mediante rectificado completo y tratamiento térmico al vacío. Estas hojas tienen una distribución uniforme de la dureza, buena retención de los bordes y son menos propensas a astillarse o desafilarse durante el corte.
Nuestras hojas, a través de una profundidad de endurecimiento y una dureza optimizadas, abordan el problema común de la industria de la fractura frágil al cortar barras de refuerzo de alta resistencia.
Grado básico | Categoría de acero | Estándar chino GB/T 1299 | Estándar americano ASTM | Norma alemana DIN (W-Nr.) | Estándar japonés JIS |
H13 | Acero para matrices de trabajo en caliente | 4Cr5MoSiV1 | H13 | 1.2344 | SKD61 |
Cr12MoV | Acero para matrices de trabajo en frío | Cr12MoV | 1.2601 | SKD11 | |
9crsi | Acero para herramientas de aleación (acero para herramientas de corte) | 9crsi | 1.2108 |
Principios básicos: Apagar y detener completamente → Confirmar que no hay presión → Desmontaje y montaje estándar → Ajuste preciso → Verificación de ejecución de prueba. Evite el funcionamiento eléctrico presurizado y bajo tensión durante todo el proceso para evitar lesiones por pellizco de la hoja y riesgos de arranque accidental del equipo.
Apague la fuente de alimentación principal de la máquina cortadora, desenchufe el cable de alimentación/apague el disyuntor; Gire manualmente el volante del equipo para confirmar que el portacuchillas no tenga movimiento de inercia y esté completamente estacionario, evitando el arranque accidental del equipo.
Aflojar la válvula de descarga del sistema hidráulico del equipo (para modelos hidráulicos), liberar completamente la presión hidráulica dentro del portacuchillas para evitar que el portacuchillas rebote repentinamente; retire el protector de seguridad y los clips de fijación de la hoja, y limpie los restos de barras de refuerzo y los residuos entre el portacuchillas y la hoja para garantizar un espacio sin obstáculos para el desmontaje y el montaje.
Utilice una llave especial para aflojar los pernos de fijación de la hoja (desmóntelos en secuencia diagonal para evitar la deformación del soporte de la hoja), evite estrictamente golpear directamente la hoja/los pernos con un martillo; Durante el desmontaje, sostenga firmemente la hoja con la mano y coloque la hoja vieja correctamente en un área antideslizante y sin impacto.
Coloque suavemente la nueva hoja en la superficie de posicionamiento del portacuchillas, confirme que la dirección de instalación de la hoja (borde de corte mirando hacia el lado de corte) sea correcta y apriete gradualmente los pernos de fijación en una secuencia diagonal (par uniforme para evitar la desalineación de la hoja); ajuste el espacio entre las cuchillas móviles y estacionarias, el espacio de corte de la barra de refuerzo convencional se controla en 0,1 ~ 0,3 mm, un espacio demasiado grande es propenso a atascar el material y un espacio demasiado pequeño es propenso al desgaste de la hoja.
Restablecer y bloquear el protector de seguridad; después de encender la alimentación, mueva el equipo 2 o 3 veces sin carga, verifique que el portacuchillas funcione suavemente y que la cuchilla no tenga atascos ni ruidos anormales, y después de confirmar que la acción de corte es normal, realice un corte de prueba de la barra de refuerzo. Si el corte de prueba es exitoso, se puede utilizar normalmente.
