Manual del producto de cuchillas trituradoras de doble eje: selección de materiales, operación, mantenimiento y análisis de costos totales
ALAS es un fabricante experimentado de cuchillas trituradoras de doble eje . Suministramos hojas confiables y duraderas para las industrias de reciclaje y procesamiento de desechos sólidos en todo el mundo. Este manual presenta nuestros productos, opciones de materiales, reglas de operación de campo, mantenimiento diario y cálculo del costo del ciclo de vida completo. Ayuda a los compradores y operadores de plantas a elegir las hojas adecuadas, controlar los costos de funcionamiento y extender la vida útil del producto.
Introducción
Las cuchillas trituradoras de doble eje son piezas de desgaste clave para las máquinas trituradoras. Mantienen contacto directo con las materias primas durante la operación. Las estadísticas muestran que los costos de reemplazo, reparación y reafilado de cuchillas representan entre el 60% y el 70% de los gastos totales de mantenimiento del equipo.
Las hojas ALAS están hechas de materias primas de primera calidad, procesadas con tratamiento térmico estándar y mecanizado de precisión. Nuestros productos ofrecen una vida útil de dos a tres veces más larga que las hojas normales. La selección adecuada, la operación correcta y el mantenimiento de rutina pueden reducir los costos operativos generales en más del 40%.
Este manual utiliza contenido de preguntas y respuestas, tablas de datos y guías paso a paso para adaptarse al trabajo real de producción y compras internacionales.
Parte 1 Conocimientos básicos y características del producto

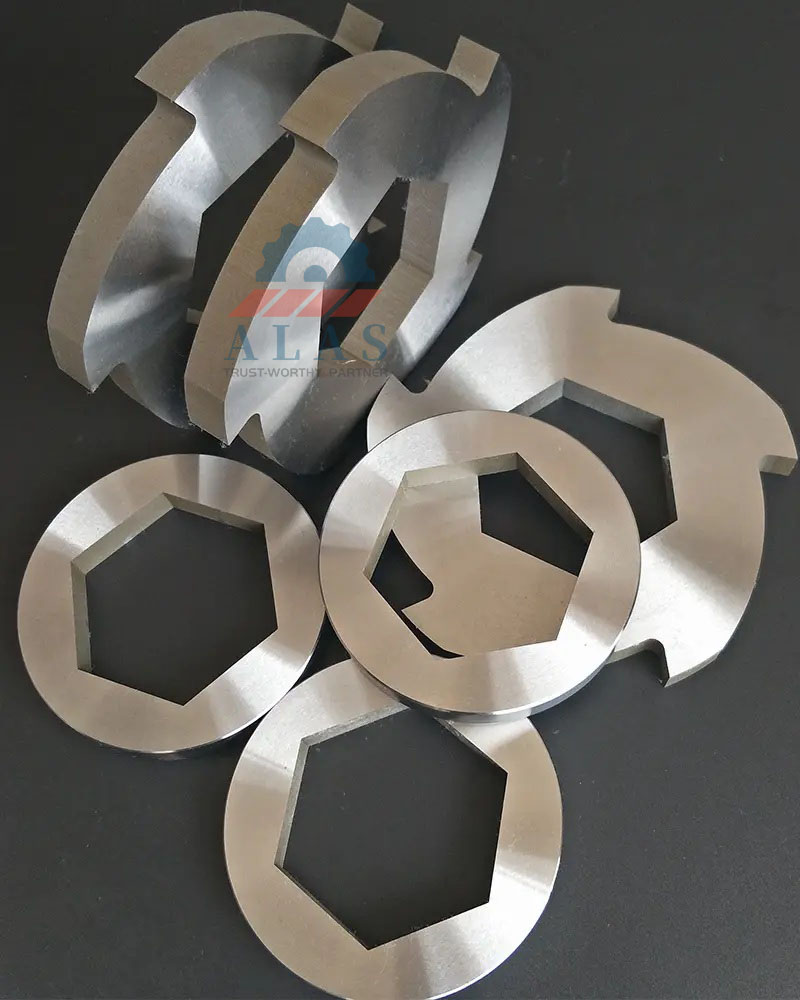

1. Cuchillas trituradoras de doble eje ALAS frente a cuchillas trituradoras de eje único
Las cuchillas de la trituradora de doble eje ALAS son cortadoras estilo garra. Se instalan en pares sobre dos ejes giratorios paralelos de baja velocidad. Las cuchillas rompen los materiales mediante cizallamiento, desgarro y estiramiento. A diferencia de las hojas de un solo eje, nuestros productos funcionan sin malla de malla. Manejan bien residuos voluminosos y materiales mezclados con piezas metálicas. Combinadas con máquinas con función de inversión de sobrecarga, las hojas ALAS funcionan excelentemente contra atascos de material.
| Artículos de comparación | Cuchillas trituradoras de doble eje ALAS | Cuchillas trituradoras de eje simple |
| Instalación | Dos ejes paralelos, palas dispuestas al tresbolillo | Eje principal único más contracuchilla fija |
| Velocidad y par | 5,5-10 rpm, par alto | 50-150 rpm, par medio |
| Método de trituración | Cortar, desgarrar y estirar | Corte y extrusión, confíe en la malla de cribado para la descarga. |
| Materiales aplicables | Chatarra de carrocerías, neumáticos, residuos mixtos, bidones metálicos y otros materiales de gran tamaño | Plástico, madera, películas y materiales con textura uniforme. |
| Solución de atasco | La máquina retrocede automáticamente para eliminar objetos extraños. | Detener la máquina para limpieza manual; malla de pantalla fácil de dañar |
| Control del tamaño de descarga | Determinado por el grosor de la hoja y la cantidad de garras. | Determinado por el tamaño del orificio de la malla de la pantalla. |
| Vida útil normal | 300-600 horas (varía según el material) | 200-400 horas |
2. Proceso de trabajo de las cuchillas trituradoras de doble eje ALAS
Dos ejes giran en direcciones opuestas a baja velocidad. Las garras de la hoja agarran materiales y forman áreas de corte en posiciones escalonadas. Los materiales se rasgan y cortan repetidamente hasta que el tamaño es más pequeño que los espacios entre las cuchillas y luego caen de forma natural. Cuando aparecen objetos extraños duros, la máquina retrocede automáticamente para proteger las cuchillas contra daños.
Materiales de agarre
Los bordes cortantes en forma de gancho atrapan materiales grandes y esponjosos. La estructura antideslizante evita que los materiales giren junto con los ejes.
Materiales de lágrima
Las hojas de dos ejes se comprimen entre sí para generar una fuerte fuerza de desgarro y dividir los materiales.
Reducir el tamaño de las partículas
El corte continuo hace que los materiales sean más pequeños. El espesor de la hoja decide el ancho de los materiales finales.
Descarga automática
Los materiales pequeños calificados caen desde la parte inferior de la máquina. No se necesita malla de malla, por lo que rara vez se produce un bloqueo.
Protección contra sobrecarga
Los sensores hidráulicos o de torsión activan la inversión del eje durante 2 a 3 segundos en caso de sobrecarga. Se eliminan las impurezas duras y la máquina vuelve al funcionamiento normal.
3. Industrias que necesitan cuchillas trituradoras de doble eje ALAS de alto rendimiento
El reciclaje de metales, el procesamiento de residuos electrónicos, el reciclaje de neumáticos de desecho, el pretratamiento de residuos municipales, la eliminación de grandes residuos y el procesamiento de residuos de construcción requieren hojas de alto rendimiento. Los materiales utilizados en estas industrias son duros y complejos, mezclados con arena, piedra y restos de metal. Las cuchillas normales se desgastan en 200 horas de trabajo. Las hojas de alta resistencia ALAS son la opción práctica para una producción estable a largo plazo.
| Materiales comunes | de la industria | Materiales recomendados por ALAS | Dureza (HRC) | Principales requisitos de rendimiento |
| Reciclaje de metales | Chatarra de carrocerías, chatarra de acero, perfiles de aluminio. | H13, SKD-11 carburizado | 50-55 / 58-62 | Resistencia al impacto, resistencia a altas temperaturas. |
| Procesamiento de desechos electrónicos | Placas de circuitos, chasis de equipos, carcasas de electrodomésticos de desecho. | Cr12MoV, punta de carburo de tungsteno | 58-62 | Resistencia al desgaste, anti-astillado |
| Reciclaje de llantas de desecho | Neumáticos radiales totalmente de acero | Acero de alta velocidad M2, con punta de aleación | 63-66 | Fractura antifatiga de alta resistencia. |
| Reciclaje de plástico | Bidones de plástico, botellas, películas de plástico. | 9CrSi, SKD-11 | 56-62 | Borde afilado, anti-bobinado. |
| Residuos Sólidos Municipales | Residuos mixtos, textiles, residuos de cocina. | Acero Hadfield, 42CrMo | endurecido por el trabajo | Alta tenacidad, resistencia al impacto. |
| Residuos de Construcción | Residuos mixtos con arena, barras de acero y madera. | Acero Hadfield, H13 | Más de 45 años tras el impacto | Resistencia a la abrasión, resistencia al impacto. |
Parte 2 Tipos de materiales y parámetros técnicos
4. Guía de selección de materiales
ALAS ofrece cinco grados de acero comunes para diferentes condiciones de trabajo: H13, SKD-11, Hadfield Steel, 9CrSi y M2 High-speed Steel. Seleccione los materiales según la dureza del material y la frecuencia de impacto en el sitio.
H13 funciona bien a altas temperaturas y fuertes impactos, adecuado para metales ligeros y materiales que generan calor. SKD-11 y Cr12MoV ofrecen una gran resistencia al desgaste para desechos de metal y plástico duro. Hadfield Steel se vuelve más duro con el impacto, ideal para residuos mezclados con arena y piedra. El 9CrSi es económico pero frágil, solo apto para materiales blandos. El acero de alta velocidad M2 combina buena resistencia al desgaste y resistencia al calor para el procesamiento de metales duros.
| Material | Tipo de acero | Dureza (HRC) | Resistencia al calor | Dureza al | impacto Resistencia al desgaste | Tiempos de afilado | Nivel de costo | Vida útil normal (horas) |
| H13 (SKD61) | Acero para herramientas de trabajo en caliente | 50-55 | Excelente | Bien | Medio | 3-4 | Medio-alto | 300-450 |
| SKD-11 (Cr12MoV) | Acero para herramientas de trabajo en frío | 58-62 | Justo | Medio | Excelente | 4-5 | Alto | 400-600 |
| Acero Hadfield (Mn13) | Acero austenítico | 180-220 HB inicial, más de 45 HRC después del impacto | Pobre | Excelente | Medio, buen antiabrasión | Difícil de reafilar | Medio | 250-350 |
| 9crsi | Acero para herramientas de aleación | 56-60 | Pobre | Pobre | Medio | 2-3 | Bajo | 150-250 |
| Acero de alta velocidad M2 | Acero para herramientas de alta velocidad | 63-66 | Bien | Justo | Bien | 3 | muy alto | 350-500 |
Nota: Los datos de vida útil se prueban con funcionamiento continuo en residuos mixtos de dureza media. La vida útil real cambia según las materias primas, los espacios entre las cuchillas y el entorno de trabajo. Todas las hojas ALAS adoptan un tratamiento térmico estándar para mantener un rendimiento estable.
Consejos prácticos de selección
-
Para residuos de construcción que contengan entre un 10 % y un 20 % de arena y piedra, elija hojas de acero ALAS Hadfield. La arena y la piedra provocan una abrasión grave. Hadfield Steel gana una mayor dureza superficial bajo impacto mientras mantiene una fuerte tenacidad interna para evitar roturas. SKD-11 tiene alta dureza pero baja tenacidad, fácil de descascarar al golpear grava.
-
Para el procesamiento continuo de perfiles de aluminio las 24 horas con una pequeña cantidad de piezas de hierro, las hojas deben reafilarse cada dos semanas. Elija las hojas ALAS H13. El procesamiento del aluminio genera un gran calor por fricción. H13 funciona mucho mejor que SKD-11 a altas temperaturas y resiste el impacto de restos de hierro. SKD-11 tiene buena resistencia al desgaste a temperatura ambiente, pero se desgasta rápidamente con un calentamiento prolongado.
Parte 3 Selección de estructura y especificaciones

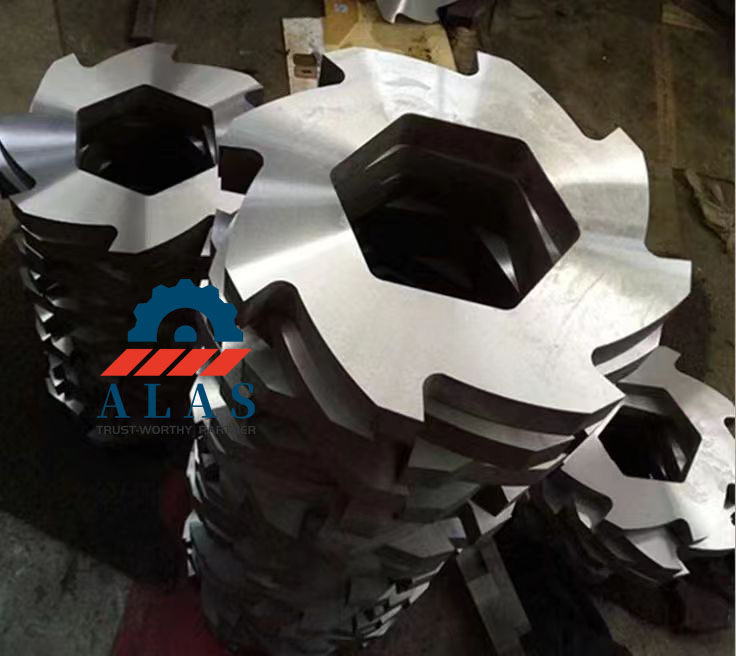

6. Cantidad de garras y tamaño de descarga
La cantidad de garras es una especificación importante de las cuchillas trituradoras de doble eje ALAS. Más garras significan más tiempos de corte por rotación y un tamaño de descarga más fino.
| Cantidad de garras | Tipo de uso | Tamaño de descarga | Capacidad de agarre del material | Tiempos de corte por rotación | Escenarios de aplicación |
| 2-3 | Trituración gruesa | 80-200 milímetros | Fuerte | Bajo | Paquetes de acero, madera de gran tamaño, carrocerías enteras |
| 6 | uso general | 40-100 milímetros | Bien | Medio | Residuos industriales, bidones de plástico, residuos electrónicos comunes |
| 8 | Trituración fina | 20-60mm | Medio | Alto | Neumáticos de desecho, perfiles de aluminio, placas de circuitos |
| 12 | Trituración ultrafina | 10-30mm | Débil | muy alto | Granulación de plástico, molienda de caucho, piezas electrónicas pequeñas |
Suplemento: ALAS también suministra hojas de garras mixtas personalizadas para máquinas de alta gama, para equilibrar la capacidad de agarre y la finura de trituración.
7. Selección del espesor de la hoja
El espesor de la hoja decide el ancho de descarga y la resistencia al impacto. ALAS ofrece una gama completa de opciones de espesor para diferentes condiciones de trabajo.
| Espesor de la hoja Ancho | de descarga estándar | Resistencia al impacto | Escenarios de aplicación |
| 10-20mm | 10-20mm | Débil, fácil de deformar | Película plástica, bolsa tejida, papel, fibra química. |
| 20-30mm | 20-30mm | Medio débil | Botellas de plástico duro, pequeños desechos electrónicos, tiras de goma. |
| 40-50mm | 40-50mm | Medio fuerte | Tarimas de madera, residuos municipales mixtos (tamaño convencional) |
| 60-75mm | 60-75mm | Fuerte | Chatarra de carrocerías de automóviles, carcasas de motores, acero pesado |

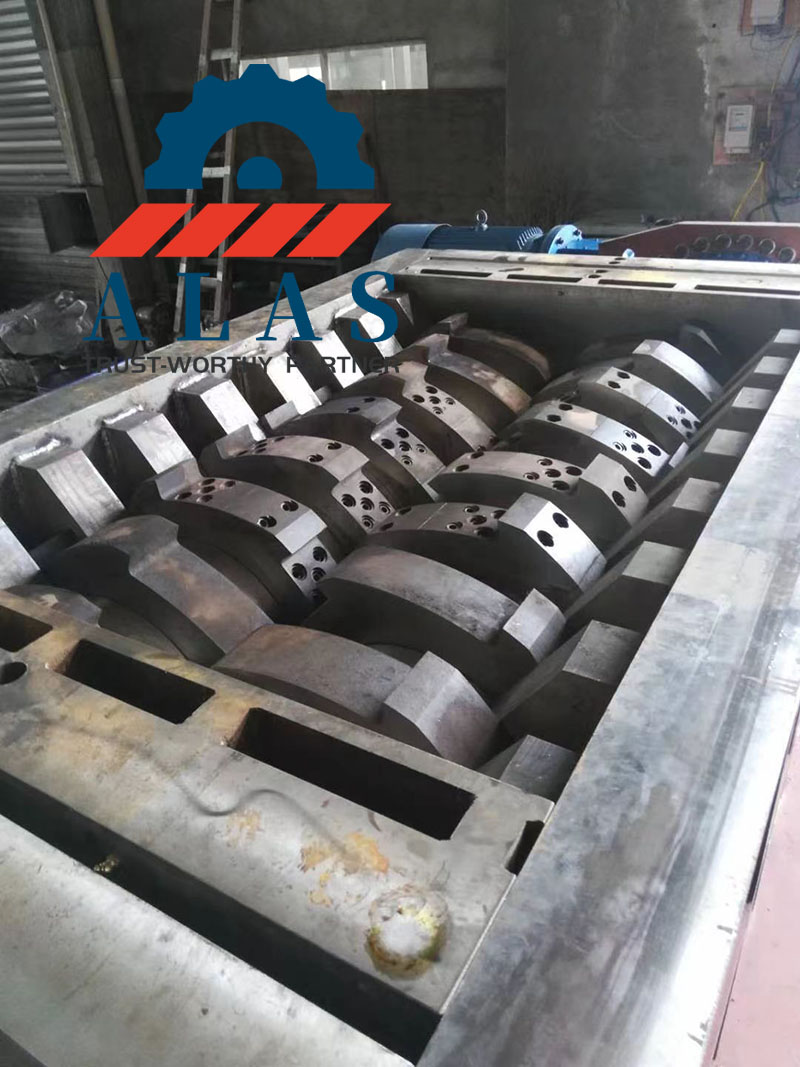

8. Cuchillas modulares de cambio rápido ALAS
Las hojas modulares ALAS constan de tres partes: núcleo base, garras de corte reemplazables y dientes protectores auxiliares. Los usuarios sólo necesitan cambiar las garras desgastadas en lugar de desmontar todo el eje. El reemplazo de la hoja tradicional demora de 4 a 6 horas. El diseño modular de ALAS reduce el tiempo de inactividad de 30 a 60 minutos.
Buje base: Fabricado en 42CrMo, fijado al eje principal, larga vida útil.
Garra cortadora reemplazable: pieza de corte central, disponible en H13 y SKD-11, fácil de reemplazar una sola vez.
Diente protector auxiliar: protege el cubo de la base, se puede instalar al revés para un segundo uso.
Pasos para reemplazar la hoja
Corte la energía, bloquee el sistema hidráulico y cuelgue señales de advertencia en el sitio.
Abra la tapa de la cámara de trituración con sistema hidráulico.
Gire el eje manualmente para mover la garra objetivo a la abertura de acceso.
Afloje los pernos de fijación con una llave dinamométrica. Reemplace los pernos deformados juntos.
Golpee suavemente las hojas atascadas con una varilla de cobre. No utilice martillo de acero.
Limpie la suciedad y el aceite de la superficie de montaje con un cepillo de acero y aire comprimido.
Instale garras nuevas, aplique compuesto antiagarrotamiento en la superficie de contacto. Apriete los pernos al par estándar de 200-280 N·m.
Mida la separación de las hojas con una galga de espesores. Espacio estándar: 0,3-0,8 mm.
Haga funcionar la máquina sin carga durante 2 minutos para comprobar ruidos anormales. Luego corra con los materiales a baja velocidad durante 5 minutos.
Registre la posición de reemplazo, la hora y la información del operador.
Parte 4 Mantenimiento diario, afilado y solución de problemas

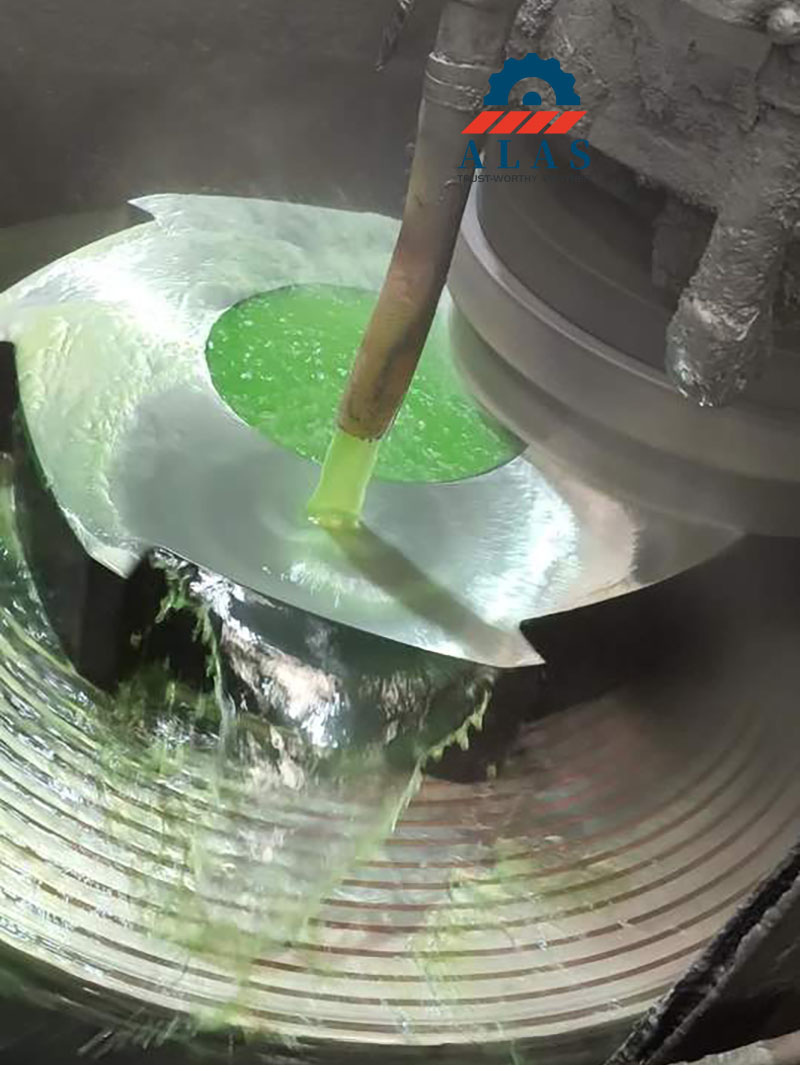

9. Reglas y estándares de afilado de cuchillas
Revise minuciosamente los bordes de la hoja cada 200 a 300 horas de trabajo. Vuelva a afilar las cuchillas inmediatamente cuando el desgaste del borde supere los 0,5 mm o aparezca un desconchado parcial.
| Estándares de ejecución | de artículos de inspección y afilado |
| Ciclo de afilado | Cada 200-300 horas de trabajo, o después de procesar 200-400 toneladas de materiales |
| Ángulo del borde primario | 30°±2°, mantener igual que el diseño original |
| Ángulo del borde secundario | 45°±2° |
| Profundidad máxima de rectificado único | 1,5 mm (desde el borde hasta la parte posterior de la hoja) |
| Tratamiento post-afilado | Pulir el borde con un radio de 0,05-0,1 mm para eliminar las rebabas |
| Temperatura máxima durante la molienda | Por debajo de 200 ℃. Utilice refrigeración por agua o muela abrasiva CBN |
| Tiempos máximos de afilado | SKD-11 y H13: 4-5 veces; Acero de alta velocidad: 3 veces; 9CrSi: 2-3 veces |
| Estándar de chatarra | Pérdida de espesor superior al 15 % del tamaño original, grietas penetrantes, profundidad de desconchado superior a 5 mm |
Nota importante: El esmerilado en seco hará que la temperatura del borde supere los 250 ℃ y provocará que la hoja se ablande. La dureza caerá por debajo de 40 HRC y la vida útil se reducirá en más del 70 %. Se requiere refrigeración por agua durante todos los trabajos de rectificado.
10. Fallos comunes y soluciones
Fallo 1: pequeños desconchones frecuentes en los bordes de la hoja
Piezas de metal duro mezcladas con materiales: Instale un separador magnético y un detector de metales en la línea de alimentación para eliminar las impurezas automáticamente.
Separación entre cuchillas inferior a 0,2 mm, las cuchillas chocan entre sí: Detenga la máquina y ajuste la separación a 0,3-0,8 mm con juntas.
Selección de material incorrecta: Se utilizan hojas frágiles de 9CrSi para materiales duros. Reemplace con cuchillas ALAS H13 o de acero rápido.
Los pernos de fijación flojos causan vibración y colisión de la hoja: verifique el torque de los pernos antes del arranque diario. Utilice arandelas de seguridad y adhesivo bloqueador de roscas.
Fallo 2: Rotura de la hoja y grietas penetrantes
Defectos de forja de materia prima y segregación de materiales: Devolver los productos defectuosos y solicitar informe de inspección metalográfica.
Tratamiento térmico no calificado y templado insuficiente: Compre hojas con acabado calificado de ALAS.
Operación de sobrecarga prolongada: reduzca el tamaño de alimentación y agregue equipo de trituración previa. Actualice a hojas de mayor resistencia.
Fallo 3: Espacio entre cuchillas superior a 1,0 mm, baja eficiencia de producción
Los cojinetes del eje desgastados provocan una mayor distancia del eje: compruebe la holgura del cojinete y reemplace los cojinetes desgastados.
Base de la hoja desgastada o juntas de sellado faltantes: Desmonte las hojas para realizar mediciones. Agregue juntas o instale nuevas hojas ALAS.
Pasos para ajustar la separación de las hojas
Corte la energía y limpie la suciedad en la superficie de la hoja.
Seleccione de 3 a 5 puntos a lo largo de la dirección del eje, mida el espacio mínimo entre las hojas emparejadas con una galga de espesores.
Afloje los pernos de la caja de cojinetes.
Ajuste los manguitos excéntricos o agregue o retire juntas debajo de las carcasas de los cojinetes para ajustar con precisión la posición del eje.
Vuelva a apretar los pernos y vuelva a comprobar la separación. Tolerancia de juego a lo largo de todo el eje: ±0,05 mm.
Haga funcionar la máquina sin carga durante 2 minutos. Inicie la producción formal si no hay fricción o ruido anormal.
11. Reglas de reparación de soldadura de cuchillas.
Se permite la reparación del revestimiento duro in situ para hojas de acero al carbono y acero de baja aleación (base 42CrMo, 9CrSi) sin grietas penetrantes ni puntas de carburo. Varillas de soldadura recomendadas: D266 y D397.
No se permite la soldadura en sitio para hojas ALAS H13, SKD-11, de acero rápido y con punta de carburo. Envíe las hojas dañadas a la fábrica de ALAS para una reparación profesional del revestimiento láser.
Pasos de soldadura
Muele el área dañada para eliminar el óxido y la suciedad y expone la superficie metálica limpia.
Precaliente toda la hoja a 150 ℃ ~ 250 ℃ para evitar grietas por frío después de soldar.
Realice un revestimiento duro multicapa con varillas de soldadura específicas. Retire la escoria después de cada capa.
Envuelva las hojas con tela de asbesto para que se enfríen lentamente después de soldar. Luego templado a baja temperatura a 200 ℃ durante 2 horas.
Muele las cuchillas hasta recuperar su tamaño y forma originales.
Prueba completa de equilibrio dinámico. Desequilibrio permitido: menos de 5 g·cm por eje.
Casos prohibidos para soldadura en sitio
Hojas con punta de carburo: La soldadura a altas temperaturas dañará el material de soldadura interno y provocará la caída del carburo.
Profundidad de rotura de la hoja superior a un tercio del espesor total: los daños estructurales no se pueden reparar mediante soldadura.
Hojas con grandes grietas penetrantes.
Parte 5 Adquisiciones transfronterizas y análisis de costos totales
12. Cómo elegir cuchillas trituradoras de doble eje ALAS rentables
Siga tres pasos para la selección: analice las condiciones del material, confirme las especificaciones de la hoja según el tamaño de descarga, calcule el costo del ciclo de vida completo, incluido el precio del producto, el flete internacional y el arancel de importación. Finalmente, ejecute una prueba de campo de 200 horas con hojas de muestra.
Paso 1 Analizar las condiciones laborales
Dureza del material: Seleccione ALAS SKD-11 o acero de alta velocidad para materiales duros.
Proporción de impurezas: elija Hadfield Steel o H13 si los bloques de arena, piedra y metal contienen más del 10 % de las materias primas. Centrarse en la dureza.
Operación continua: seleccione cuchillas reafilables H13 o SKD-11 para una producción ininterrumpida las 24 horas.
Paso 2 Confirmar las especificaciones de la hoja según el requisito de descarga
Trituración fina (rendimiento inferior a 30 mm): cuchillas de 12 garras, espesor 20-30 mm.
Trituración estándar (salida 30-80 mm): cuchillas de 6-8 garras, espesor estándar 40 mm.
Trituración gruesa (rendimiento superior a 80 mm): cuchillas de 2-3 garras, espesor superior a 50 mm.
Paso 3 Cálculo del costo del ciclo de vida completo (incluidos fletes y tarifas internacionales)
Fórmula de cálculo
Costo total en destino por juego = Precio en fábrica + Flete internacional asignado + Arancel de importación y tarifa de despacho de aduana Costo total del ciclo de vida = Costo total anual en destino + Tarifa anual de reafilado + Pérdida anual por tiempo de inactividad
Nota: El tipo arancelario para las herramientas para cortar metales oscila entre el 5% y el 15% en la mayoría de los países. El flete unitario se reduce cuando aumenta la cantidad del pedido.
Caso de cálculo práctico
Condiciones de trabajo: Volumen de procesamiento anual de 5.000 toneladas de residuos mixtos. Flete internacional por juego: $22,14. Tarifa y tasa de despacho: 10% del precio en fábrica. Cada reemplazo requiere 8 horas de inactividad y costo de mano de obra: $73,68 por hora.
| Elementos de costo | Cuchillas ordinarias 9CrSi | Cuchillas de alto rendimiento ALAS SKD-11 |
| Precio de fábrica por juego | $294.74 | $736.84 |
| Flete internacional por juego | $22.14 | $22.14 |
| Tarifa y tarifa de despacho por juego | $29.47 | $73.68 |
| Costo total desembarcado por juego | $346.35 | $832.66 |
| Capacidad total de procesamiento por juego | 200 toneladas | 600 toneladas |
| Cantidad de consumo anual | 25 juegos | Aprox. 8,3 conjuntos |
| Costo total anual en destino | $8.658,75 | $6,911.08 |
| Tarifa total anual de reafilado | $442.11 | $589.47 |
| Pérdida por tiempo de inactividad por reemplazo | $589.47 | $589.47 |
| Pérdida total anual por tiempo de inactividad | $14.736,84 | $4.892,63 |
| Costo total anual del ciclo de vida | $23.837,70 | $12.393,18 |
Conclusión: Después de agregar el flete internacional y los aranceles de importación, las cuchillas trituradoras de doble eje ALAS SKD-11 todavía tienen un costo anual total mucho más bajo que las cuchillas comunes. Una vida útil más larga y menos reemplazos aportan mejores beneficios económicos a largo plazo.
Paso 4 Prueba de muestra y pedido al por mayor
ALAS proporciona un informe de prueba del espectro de materiales y un registro de tratamiento térmico para cada lote de productos. También suministramos documentos aduaneros completos para pedidos transfronterizos.
Admite pedidos de muestra de 1 a 2 juegos para pruebas de campo de 200 horas. Elija expreso internacional para muestras pequeñas para controlar los costos de logística.
Verifique el estado de desgaste de la hoja después de la prueba. El desgaste uniforme del arco significa uso normal. Ajuste la separación de las hojas o cambie el material si se producen astillas y desgaste unilateral.
Conclusión
Las cuchillas trituradoras de doble eje ALAS son piezas centrales que deciden la capacidad de producción, el consumo de energía y el costo general de mantenimiento de toda la línea de trituración. Para compras internacionales, no juzgue el valor del producto únicamente por el precio en fábrica. Tenga plenamente en cuenta el flete internacional y los aranceles de importación.
Como fabricante profesional, ALAS suministra cuchillas trituradoras estándar y personalizadas con un estricto control de calidad y un rendimiento estable. Con las guías de selección y las reglas de mantenimiento de este manual, podrá elegir las hojas más adecuadas para sus condiciones de trabajo y prolongar la vida útil de manera efectiva.
Comuníquese con ALAS para personalizar productos, combinar equipos y ofrecer un servicio de compra integral. Una prueba de muestra de 200 horas verificará la calidad de nuestro producto y lo ayudará a reducir los costos operativos a largo plazo.
