Herramientas de corte y cuchillas para muescas rectangulares de acero DC53 y D2 de primera calidad
Material y proceso del núcleo: acero para herramientas Premium D2, DC53, H13 | Fresado de perfiles CNC + Tratamiento térmico al vacío + Rectificado de superficies de precisión
Industria y aplicación objetivo: Fabricación de acero estructural pesado | Universal Steelworkers: compatibilidad directa con los sistemas hidráulicos Geka, Sunrise, Piranha y Edwards
Descripción general del producto

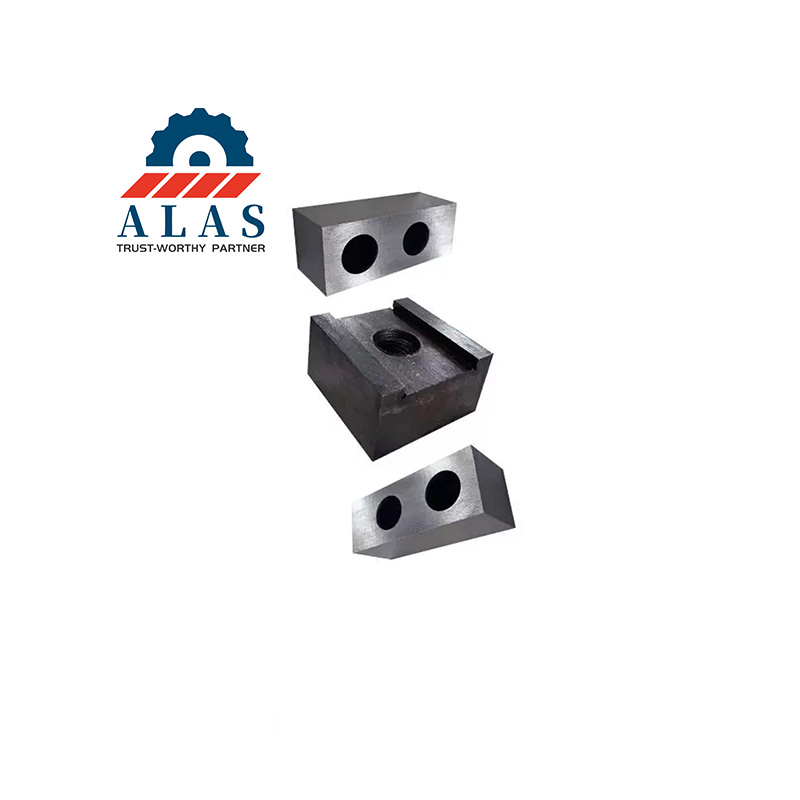

Figura: Juego de hojas de muesca rectangulares DC53/D2 de primera calidad para albardillas de herrero de alta resistencia
Las hojas de muesca rectangulares y las herramientas de coping Ironworker de servicio pesado ofrecen ranuras limpias y precisas de tres lados en secciones de acero estructural para detalles de conexiones, fabricación de dinteles y fabricación de estructuras metálicas arquitectónicas. A diferencia de las simples muescas de esquina de dos lados, las muescas rectangulares (o albardillas) requieren herramientas para perforar la red de canales, ángulos y placas de acero del ala interior simultáneamente en múltiples ejes. ALAS Industrial fabrica hojas de repuesto de alto rendimiento diseñadas para soportar deflexiones catastróficas de empuje lateral y esfuerzos cortantes verticales, lo que garantiza espacios libres uniformes en los bordes para aceros estructurales estándar como ASTM A36, S235JR y S355JR sin microastillas.
Con 15 años de experiencia técnica como socio especializado en herramientas B2B, nuestro equipo de ingeniería optimiza las geometrías de las hojas para soportar cargas de impacto continuas en talleres de fabricación pesada, lo que reduce significativamente el tiempo de inactividad de la máquina y las tasas de rechazo de piezas.
- Geometría antifractura: el alivio de esquinas con microradio integrado aumenta la resistencia a las fracturas en más de un 38 % en comparación con los diseños estándar con esquinas afiladas.
- Ciclo de vida de reafilado extendido: las estructuras de matriz optimizadas permiten de 4 a 5 ciclos completos de reafilado antes del reemplazo de la herramienta.
- Integración universal: intercambiabilidad OEM 100 % directa sin necesidad de adaptadores personalizados ni modificaciones en el bloque portaherramientas.
Especificaciones técnicas básicas
| Parámetro | Valor de producción estándar | Opciones de herramientas personalizadas (mediante electroerosión por hilo) |
| Grado del material | Acero para trabajo en frío DC53 (estándar predeterminado) | Acero premium D2, acero de impacto H13 de alto impacto, Cr12MoV |
| Rango de dureza | HRC 58–62 (gas de vacío apagado) | HRC 50–56 (adaptado para resistencia a impactos de servicio pesado en tiradas de herramientas H13) |
| Vida útil de un solo molido | 8.000 a 12.000 golpes (acero dulce ASTM A36) | Variable basada en propiedades específicas del grado de acero inoxidable. |
| Límite total de reafilado | Se permiten entre 4 y 5 reafilados (eliminación de material de 0,3 mm por rectificado) | Los perfiles profundamente endurecidos permiten un refrentado más profundo |
| Tolerancia dimensional | ±0,015 mm (rectificado de precisión CNC) | ±0,01 mm mediante electroerosión por hilo ultraprecisa y de avance lento |
| Espacio libre entre la hoja y la matriz | Preestablecido entre el 7% y el 10% del espesor de la pieza de trabajo (optimizado para acero dulce A36) | Juegos con autorización personalizada para procesamiento especializado de acero inoxidable o aleaciones estructurales |
| Geometría de mecanizado de cuchillas | Ángulo de inclinación progresivo de tres lados con relieve de microradio | Perfiles de holgura modificados para tramos de aleaciones de alta resistencia |
Referencia de dimensiones de la hoja: dibujo de ingeniería CAD

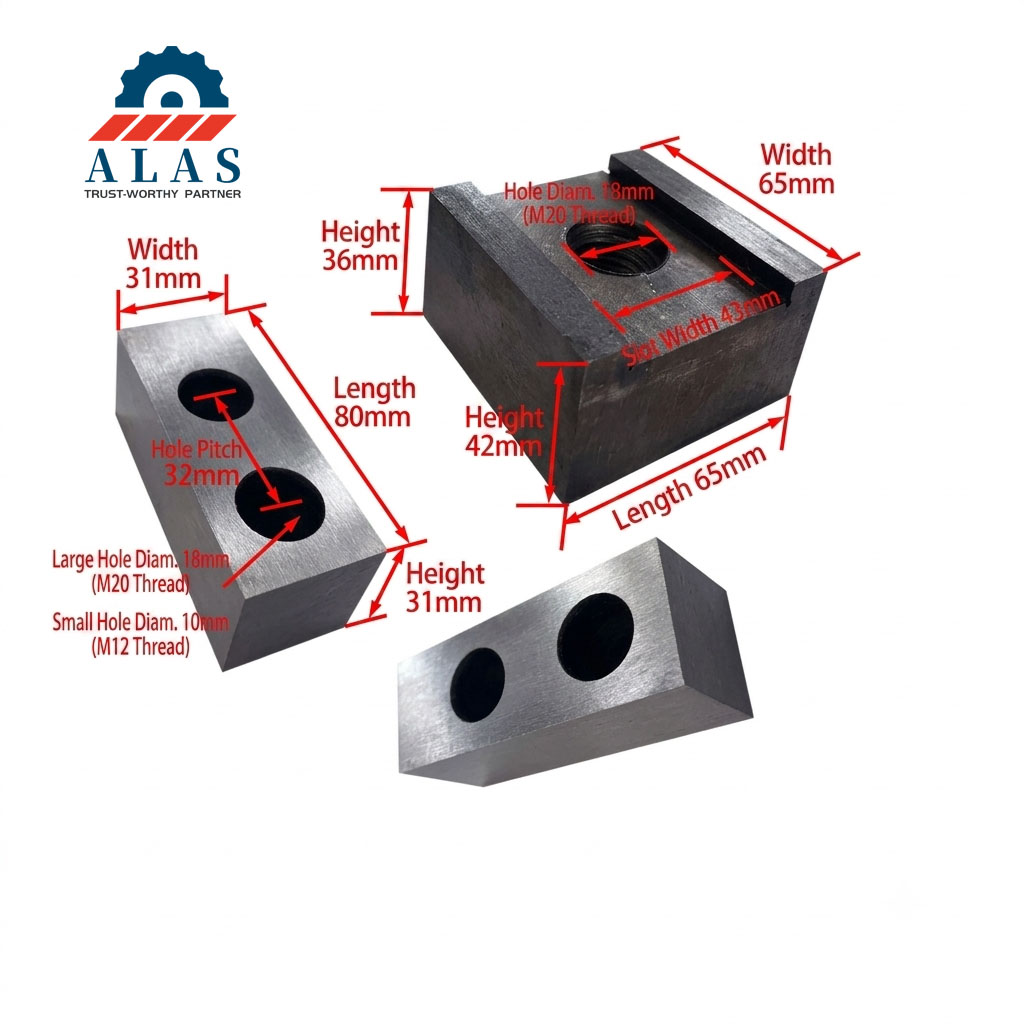

Figura: Dibujo de ingeniería CAD completamente dimensionado: parámetros críticos de montaje, espacio libre y radio de esquina para hojas de muesca rectangulares DC53/D2.
Referencia cruzada de compatibilidad de máquinas OEM
Nuestros segmentos de remate rectangulares y matrices inferiores coincidentes están diseñados como piezas de ajuste directo para herreros industriales estándar. Verifique los parámetros de su modelo a continuación:
| Marca | compatible Modelos de trabajadores siderúrgicos / siderúrgicos | Capacidad estándar de muesca coincidente |
| GEKA | Hydracrop 55/110, Hydracrop 80/150, Hydracrop 110/180, Microcultivo 36, Minicultivo | Unidades de albardilla rectangulares de hasta 12 mm / 16 mm de calibre de placa |
| AMANECER | Multiestaciones IW-60K, IW-80S, IW-100S, IW-125SD, PM-60T, PM-100T | Herramientas estándar de fábrica de 50,8 mm x 90 mm y de muesca ancha personalizadas |
| PIRAÑA | P-50, P-65, P-90, P-110, PII-88, PII-140 Sistemas de operador simple/doble | Dimensiones de alineación de bloques rectangulares estándar |
| EDUARDOS | Herrajes hidráulicos Edwards de 50 toneladas, 55 toneladas, 65 toneladas, 75 toneladas, 100 toneladas y 120 toneladas JAWS | Configuraciones de bloque de albardilla estándar |
| ESCOCÉS | Modelos de componentes 50514-CM, 6509-24M, 9012-24M, DO 70, DO 85, DO 120 | Juegos de cuchillas bypass de tres lados |
Ventajas de ingeniería
38 % más de resistencia a las fracturas en las esquinas internas
Los troqueles convencionales fallan con mayor frecuencia en los dos puntos de las esquinas internas de 90 grados donde las hojas laterales se unen con la hoja frontal. Esta geometría de intersección aguda concentra una inmensa tensión hidráulica, lo que hace que el acero de la herramienta se corte o parta. ALAS elimina este defecto estructural con una geometría de alivio de esquina de micro radio integrada que disipa uniformemente el empuje de compresión hacia atrás.
→ Punto de referencia de datos: 38 %+ de mejora en la resistencia a la fractura frente a diseños estándar con esquinas afiladas
Al ejecutar un corte profundo, cualquier desequilibrio fraccional en el espacio entre la hoja y el troquel entre las caras de corte izquierda, derecha o frontal hace que la sección de metal se tuerza. Esta deriva estructural produce rebabas pesadas en un borde y desafila la hoja opuesta. Nuestros juegos de herramientas rectangulares rectificadas por CNC pasan una inspección de alineación microscópica, lo que garantiza un espacio libre perfectamente uniforme en las tres superficies de corte.
→ Punto de referencia de datos: Tolerancias estrictas de ±0,015 mm mantenidas en las tres caras de corte
El corte pesado de múltiples caras castiga el acero para herramientas con cargas de choque repetidas. Sometemos los espacios en blanco de herramientas premium D2, DC53 y H13 a un enfriamiento con gas al vacío en múltiples etapas junto con un tratamiento criogénico en frío bajo cero. Este proceso metalúrgico elimina las tensiones internas residuales y optimiza la microestructura, asegurando que el borde de tres lados mantenga un filo extremo sin fracturas frágiles ni redondeos.
→ Punto de referencia de datos: 8000 a 12 000 golpes de corte confiables por cada rectificado en condiciones de lubricación estándar
ALAS Industrial utiliza un riguroso protocolo de selección de materiales para adaptarse a aplicaciones específicas de corte estructural. Para tiradas de producción estándar que exigen una alta resistencia al desgaste, nuestro acero para herramientas DC53 sirve como punto de referencia, ya que ofrece una tenacidad un 20 % mayor que el D2 convencional y, al mismo tiempo, mantiene una dureza estable de HRC 58–62 para evitar el astillamiento de las esquinas. Nuestras formulaciones premium D2 brindan una excepcional eficiencia de costo-rendimiento para el procesamiento regular de acero dulce.
Para operaciones estructurales de alto impacto y calibre grueso donde las herramientas experimentan cargas de impacto severas y generación de calor, ofrecemos hojas de acero para herramientas de impacto H13 diseñadas a medida . Templadas a HRC 50–56 , nuestras hojas H13 maximizan la absorción de impactos y la flexibilidad estructural dinámica, eliminando fallas frágiles prematuras bajo estrés hidráulico intenso y continuo.
1. Ejecución de producción en masa estándar de alta eficiencia: dos etapas centrales de precisión:
Etapa A: Perfilado en bruto: Nuestra fábrica implementa fresado de contornos CNC automatizado (fresado) para una eliminación de material rápida y de alta eficiencia, estableciendo la envolvente geométrica estándar y preservando al mismo tiempo la integridad molecular.
Etapa B: Acabado de precisión: Después del tratamiento térmico al vacío de varias etapas, los componentes se someten a un rectificado superficial de alta precisión (Grinding) para llevar las tres caras de inclinación a un acabado similar a un espejo (Ra ≤ 0,8 μm).
→ Precisión dimensional resultante: todas las dimensiones críticas de montaje y corte se mantienen en ±0,015 mm en toda la geometría de tres lados.
Este protocolo dual de fresado y rectificado mantiene competitivos los costos de fabricación y, al mismo tiempo, ofrece herramientas repetibles y de alta precisión para artículos en stock habituales.
2. Protocolo de electroerosión por corte de alambre de precisión para herramientas de diseño personalizado:
para envíos de clientes que utilizan archivos STEP/CAD 3D personalizados (como holguras de muescas especializadas o compensaciones de juntas no estándar), utilizamos perfiles de electroerosión por corte de alambre de avance lento. Este corte de precisión sin estrés evita microfisuras a lo largo de intrincados puntos del radio interno, garantizando una estricta tolerancia de ±0,015 mm que se adapta perfectamente a los perfiles especializados del soporte de la máquina.
Aplicaciones industriales
Fabricación de acero estructural
Equipo: Geka Hydracrop 80/150, Sunrise IW-100S
Caso de uso: Muescas rectangulares en almas de vigas de ala ancha para columnas.
Requisito: Esquinas cuadradas limpias; cero microchips bajo carga alta.
Fabricación de dinteles
Equipo: Edwards 100 Ton, Piranha P-90
Caso de uso: Angular para entallar y canales para la producción de cabezales de dintel.
Requisito: Dimensiones repetibles; Vida útil prolongada de la hoja en tiradas largas.
Equipos: Herrajes de precisión y prensas de albardilla.
Caso de uso: Espacios libres rectangulares en perfiles para marcos de muros cortina.
Requisito: Cortes visiblemente sin rebabas que no requieren rectificado posterior al procesamiento.
Infraestructura y credibilidad de la fábrica
Nanjing Alas International Co., Ltd. opera una instalación de fabricación avanzada de 6200 metros cuadrados en el distrito de Jiangning, Nanjing, provincia de Jiangsu, China. Nuestra infraestructura cuenta con un departamento interno especializado de tratamiento térmico al vacío con configuraciones de doble horno. Nuestras líneas de producción automatizadas mantienen una capacidad mensual dedicada de más de 1500 juegos para herramientas complejas rectangulares y de entallado en V, como parte de nuestra producción anual total de fábrica de más de 60 000 herramientas de precisión. Exportamos directamente a más de 30 países de América del Norte, Europa, el Sudeste Asiático y Oceanía, y somos un socio confiable de ingeniería y fabricación para fabricantes pesados y distribuidores globales de herramientas.
Preguntas técnicas frecuentes para gerentes de adquisiciones
P1: ¿Por qué mis hojas de albardilla producen cortes suaves en los lados pero dejan rebabas irregulares en el borde frontal?
R: Como fabricante profesional de herramientas, analizamos esto como un problema de holgura no calibrada o un perfil de desgaste desigual de la cuchilla en todo el conjunto de la herramienta. En un corte rectangular de tres lados, si el filo frontal sufre una erosión geométrica ligeramente mayor o tiene un espacio libre predeterminado más amplio que las hojas izquierda y derecha, el material se rasgará en lugar de cortarse limpiamente en la etapa final de penetración hidráulica. Recomendamos verificar primero las tolerancias entre la hoja y la matriz en la cara frontal usando una galga de espesores. Si el espacio libre es uniforme pero las rebabas persisten, inspeccione los rieles guía del portaherramientas de su herrero para detectar holguras de empuje hacia adelante o desgaste que puedan estar causando un cambio dinámico bajo carga.
P2: ¿Puedo utilizar una hoja cortadora rectangular estándar diseñada para acero dulce para cortar placas pesadas de acero inoxidable?
R: Recomendamos encarecidamente no utilizar herramientas estándar de acero dulce en secciones de acero inoxidable. Los grados de acero inoxidable como 304 o 316 poseen tasas de endurecimiento por trabajo y resistencia a la tracción mucho más altas. Requieren un espacio libre optimizado y más estrecho para la hoja (normalmente entre el 5 % y el 8 % del espesor del material) junto con superficies de inclinación altamente pulidas para evitar el desgaste. Intentar esto con una configuración de espacio libre estándar dispara el tonelaje hidráulico requerido, atasca el material en la cara de la herramienta y provoca un astillado instantáneo en las esquinas de la hoja frontal.
P3: ¿Qué causa los microastillas en las esquinas internas de 90 grados de las hojas de mi cortadora y cómo puedo evitarlo?
R: El microdescantillado en las esquinas internas resulta de la concentración de tensión en el punto de intersección agudo donde las hojas laterales se encuentran con la hoja frontal. Cada golpe de corte concentra la presión hidráulica en estos dos puntos, excediendo la resistencia a la fractura local del acero para herramientas. La prevención requiere tres medidas: elegir hojas con geometría de alivio de esquina de microradio integrada, garantizar una calibración adecuada del espacio entre la hoja y el troquel en las tres caras y seleccionar materiales de alta tenacidad como DC53 o acero para herramientas H13 estabilizado contra impactos en lugar de opciones frágiles.
P4: ¿Cuál es la cantidad mínima de pedido para hojas de muesca rectangulares? ¿Ofrecen pedidos de muestra?
R: Nuestra cantidad mínima de pedido es de 1 pieza para herramientas de reemplazo estándar, lo que facilita que los pequeños talleres de fabricación soliciten exactamente lo que necesitan. Los pedidos de muestra están disponibles a precio unitario estándar sin tarifas de muestra adicionales. Se aplican descuentos escalonados por volumen a partir de 10 juegos, con precios progresivamente mejores en cantidades de 50 y 100 juegos. Póngase en contacto con nuestro equipo de ventas para obtener una cotización detallada basada en sus requisitos específicos.
Comuníquese con ALAS Industrial hoy para obtener una cotización de fábrica de precisión. Solicitudes de cotización técnicas procesadas en 24 horas.
★ Calidad 100% inspeccionada antes del envío | Precios directos de fábrica
Contacto Directo: mt@alasmachinery.com | WhatsApp: +86 15852949220
