Optimización del encabezado de los botones de las barras de refuerzo: por qué es importante la calidad de las herramientas en la producción de pilotes de tuberías
En la industria de pilotes de tubos de hormigón pretensado (PHC), el proceso de encabezado de botones de barras de refuerzo es un paso de seguridad crítico que determina directamente la confiabilidad del proceso de tensado posterior. Para lograr un recalcado consistente y de alta calidad, no solo se debe diseñar el troquel y el punzón para una resistencia extrema a impactos repetitivos, sino que todo el conjunto de accesorios especiales del núcleo, incluidas las hojas fijas, las hojas móviles, los troqueles y las abrazaderas de barras de acero, deben funcionar en armonía coordinada.
Estos cuatro accesorios principales cubren todo el proceso de procesamiento de barras de acero pretensado para pilotes de tubos, desde el corte y corte hasta el recalcado de los extremos y, finalmente, el tensado y la sujeción. Su precisión, rendimiento del material y adaptabilidad determinan directamente la calidad del procesamiento de las barras de acero, lo que a su vez afecta el efecto de anclaje pretensado, la resistencia estructural y la tasa de calificación de los pilotes de tubos PHC terminados. Entre ellos, la selección de materiales, especialmente la adopción de acero para troqueles de trabajo en frío Cr12MoV de alto rendimiento, juega un papel decisivo en la durabilidad de las herramientas y la calidad del procesamiento.

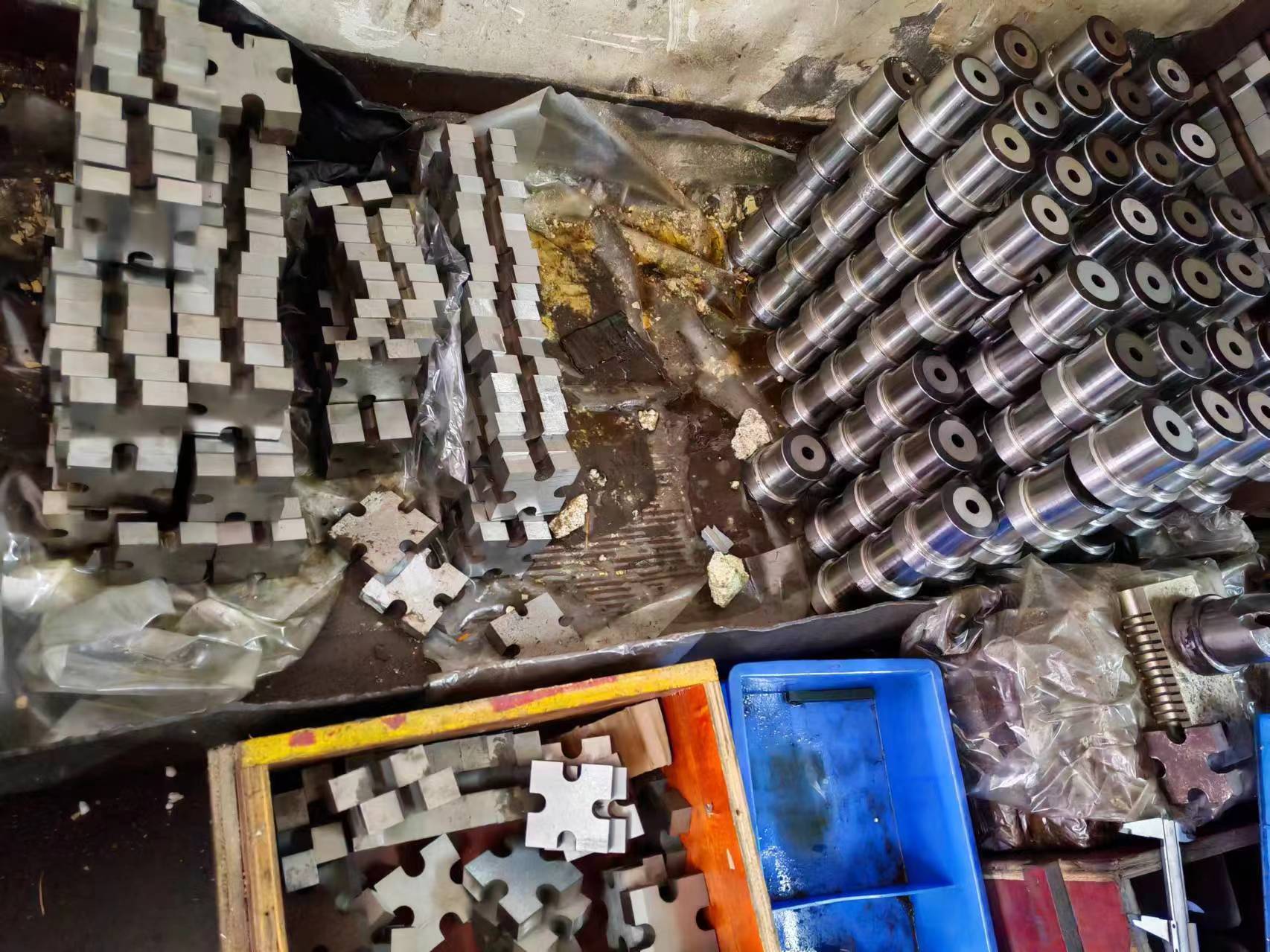

Accesorios centrales especiales para el procesamiento de barras de acero pretensado

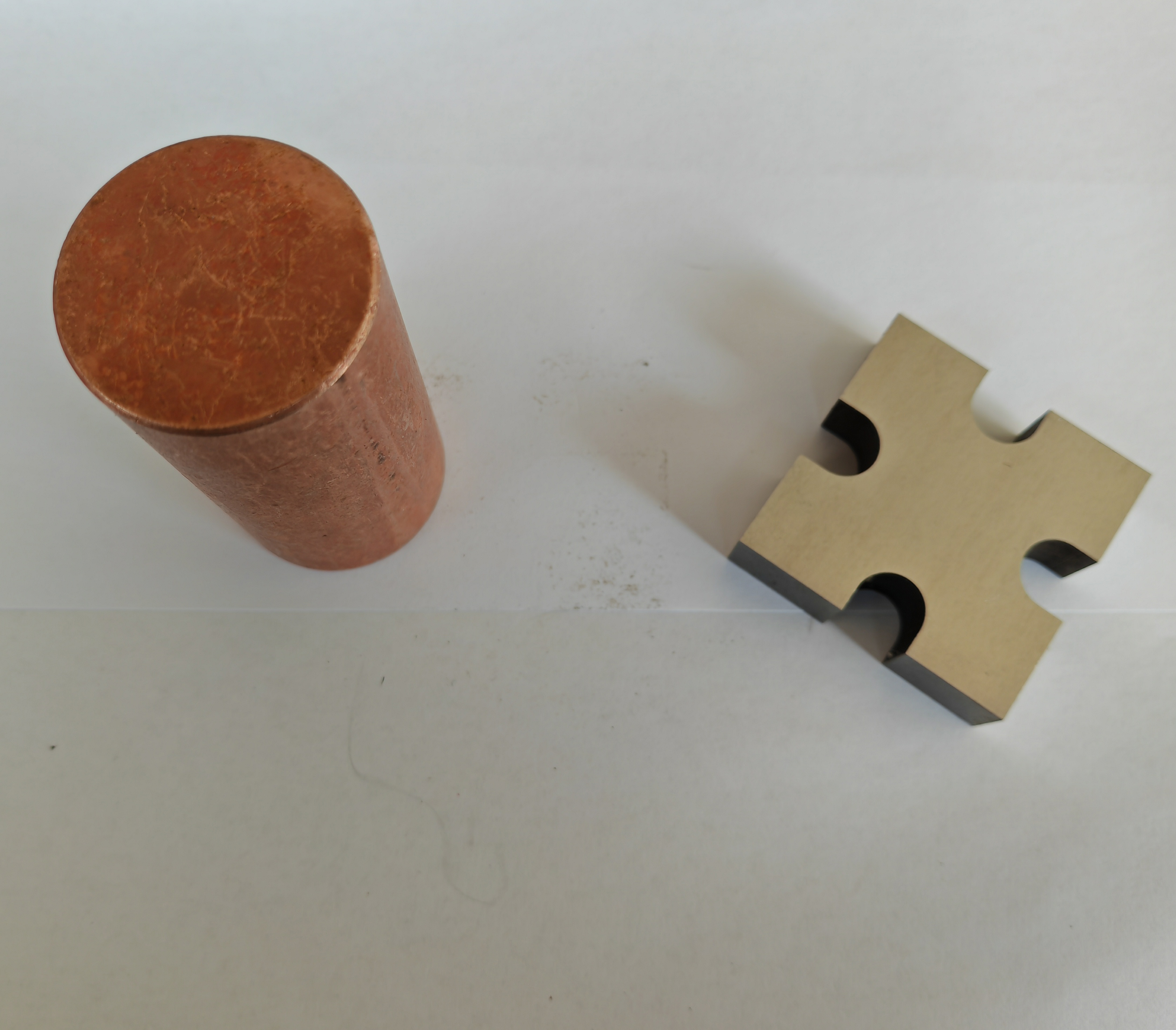

Las cuchillas fijas, las cuchillas móviles, las matrices y las abrazaderas de barras de acero son los cuatro componentes esenciales para el procesamiento de barras de acero pretensadas en la producción de pilotes tubulares. Cada uno tiene una clara división del trabajo y trabaja en sinergia para garantizar la estabilidad y confiabilidad de toda la línea de procesamiento.
Cuchillas fijas y móviles: accesorios para núcleos de corte y corte
Como piezas de desgaste dedicadas al corte de barras de acero, las hojas fijas y móviles están especialmente diseñadas para barras de acero pretensadas de alta resistencia y diámetro pequeño, a diferencia de las herramientas de corte generales utilizadas para el corte de pilotes de tubos. Su función principal es realizar cortes de barras de acero de longitud fija y recortar secciones sobrantes después del tensado, sirviendo como componentes clave de corte en el proceso de procesamiento.
Función de la hoja
A través del soporte fijo de la hoja fija y el movimiento alternativo accionado hidráulicamente de la hoja móvil, se forma una fuerza de corte precisa. Esto logra un corte sin rebabas y sin bisel de barras de acero de PC y alambres de acero pretensados, lo que garantiza la precisión de la longitud de corte de las barras de acero y evita el impacto de los defectos de corte en los procesos posteriores de recalcado y tensado.
Especificaciones de barras de acero aplicables
Estas hojas se aplican principalmente a barras de acero pretensadas comunes para la producción de pilotes de tubos: Φ7,1 mm, Φ9,0 mm, Φ10,7 mm, Φ12,6 mm.
Selección de materiales: Acero para troqueles de trabajo en frío Cr12MoV
El corte de barras de acero implica una fuerza de corte de alta intensidad y una fricción continua del metal, por lo que el material de la hoja debe priorizar una alta resistencia al desgaste y al astillado de los bordes. La opción convencional y óptima es el acero para troqueles para trabajo en frío Cr12MoV , que equilibra alta dureza, tenacidad y estabilidad dimensional bajo cargas pesadas, propiedades clave para operaciones de corte de alta frecuencia a largo plazo.
Composición química de Cr12MoV y sus efectos en el rendimiento
Cr12MoV es un acero para herramientas con alto contenido de carbono y aleación de cromo con una composición química típica (fracción de masa) y los correspondientes impactos en el rendimiento de la siguiente manera:
Carbono (C): 1,45–1,70 % : proporciona alta dureza y resistencia al desgaste después del templado, lo que garantiza que el filo mantenga el filo durante millones de ciclos de corte, lo que reduce la frecuencia de reemplazo de la hoja.
Cromo (Cr): 11,0–12,5 % : forma carburos duros masivos en la estructura de acero, lo que mejora significativamente la resistencia al desgaste, la templabilidad y la resistencia a la corrosión de la hoja, evitando el desgaste prematuro causado por la fricción del metal.
Molibdeno (Mo): 0,40–0,60% : refina la estructura del grano del acero, reduce la fragilidad del temple, mejora la resistencia y tenacidad a altas temperaturas y previene el agrietamiento de la hoja durante el corte a alta velocidad y alta intensidad.
Vanadio (V): 0,15–0,30% : refina aún más el tamaño del grano, mejora la dureza de la hoja y la estabilidad del borde, evitando eficazmente que los bordes se astillen y rompan bajo cargas de impacto durante el corte.
Con un tratamiento térmico al vacío adecuado, el Cr12MoV puede alcanzar una dureza estable de HRC 58–62, equilibrando una alta dureza (para resistencia al desgaste) y suficiente tenacidad (para resistencia al impacto), una combinación crítica para soportar las duras condiciones del corte de barras de acero para pilotes de tuberías.

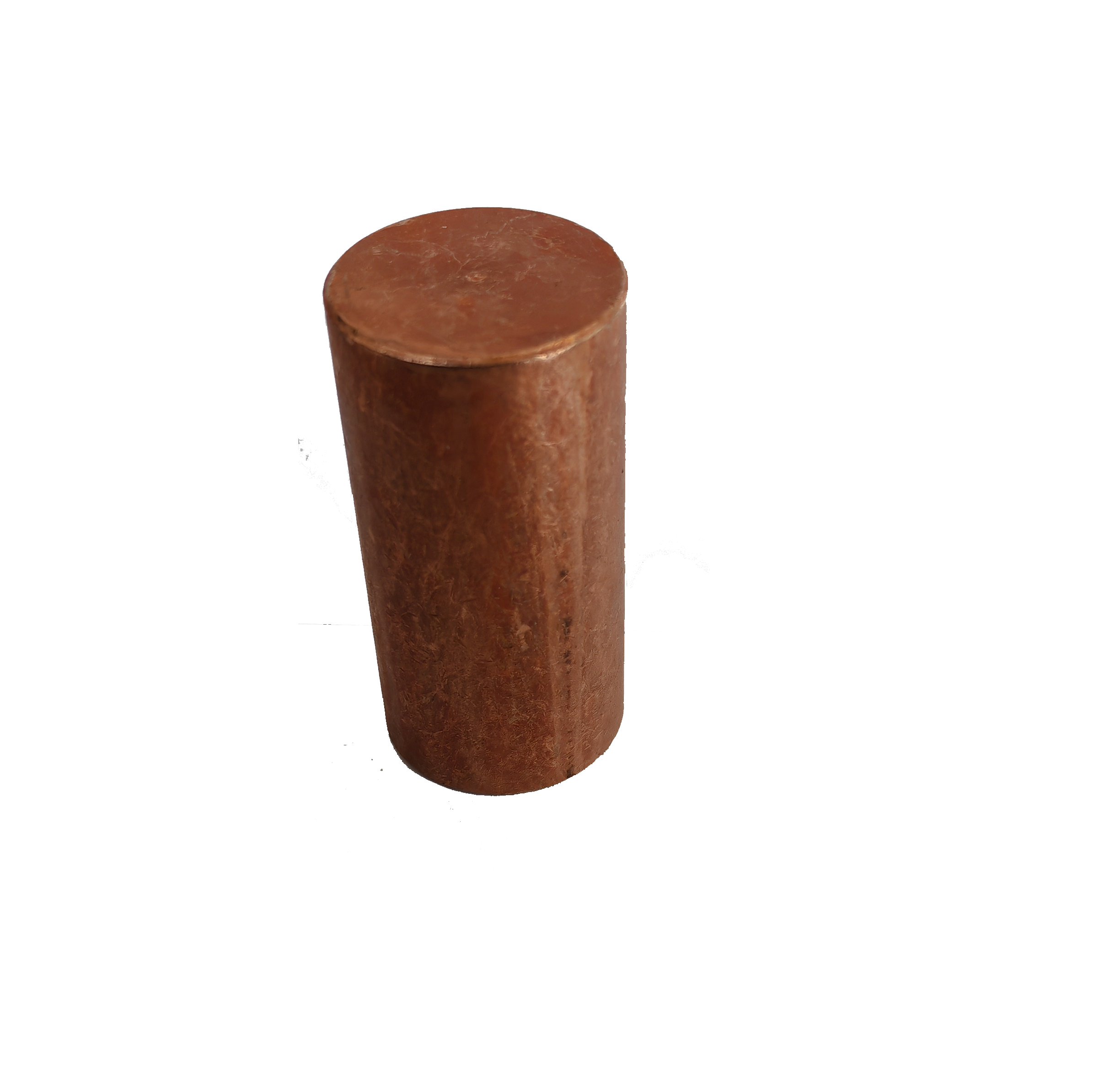

Troquel de cabezal: accesorio de formación de llaves para cabezal de botón de barras de refuerzo
El troquel de cabezal es el componente formador del núcleo del mecanismo de cabezal de barras de acero y un accesorio fundamental para el anclaje de barras de acero pretensado, directamente relacionado con la calidad de la 'cabeza de botón' de la barra de refuerzo y la seguridad del proceso de tensado.
Función en el encabezado del botón de armadura
En la producción de pilotes tubulares, el extremo de la barra de acero pretensado se debe recalcar en una 'cabeza de botón' simétrica y regular para garantizar una conexión confiable entre la barra de acero y el anclaje durante el tensado. La precisión de la cavidad del cabezal determina directamente la calidad de formación de la cabeza del botón; cualquier desviación puede provocar un espesor descentrado o desigual, lo que puede causar fallas catastróficas durante el pretensado.
Ventaja material del Cr12MoV para troqueles de partida
Al igual que las cuchillas de corte, las matrices también se fabrican preferentemente con acero para matrices de trabajo en frío Cr12MoV. Su alta dureza (HRC 58–62) y su excelente resistencia al impacto permiten que la matriz resista impactos repetitivos extremos sin deformarse, astillarse o agrietarse, problemas comunes con los aceros para herramientas de menor calidad. Esto garantiza una formación uniforme de la cabeza del botón y reduce la frecuencia de reemplazo de herramientas.
Abrazadera de cabezal de barra de acero: garantía de sujeción y posicionamiento de precisión
La abrazadera de cabezal de barras de acero es un accesorio exclusivo de posicionamiento y sujeción para el proceso de recalcado de barras de acero pretensado, utilizado en conjunto con el troquel de cabezal. Su función principal es fijar firmemente la barra de acero, garantizar la coaxialidad de la barra de acero y la cavidad de la matriz y evitar la excentricidad o el movimiento durante el recalcado, lo cual es clave para formar una cabeza de botón redonda, completa y simétrica.
Funciones clave de la abrazadera de rumbo
Posicionamiento de la barra de acero : Garantiza que la desviación de coaxialidad entre el extremo de la barra de acero y la cavidad del cabezal sea ≤0,03 mm, lo que evita defectos como cabezas de botón excéntricas, cabezas planas y escasez de material, y garantiza la alineación entre la cabeza del botón y el eje de la barra de acero.
Sujeción de barra de acero : Fija la barra de acero firmemente sin movimiento axial bajo alta presión de volcado (50~200kN), evitando una longitud insuficiente de la cabeza del botón y una formación incompleta, y asegurando que el diámetro de la cabeza del botón cumpla con los requisitos de diseño (generalmente 1,5~2 veces el diámetro de la barra de acero).
Protección de la barra de acero : La superficie de sujeción está estrechamente unida a la superficie de la barra de acero, evitando daños en la superficie y endurecimiento por trabajo causados por la sujeción a alta presión, y garantizando que las propiedades mecánicas de la barra de acero pretensado de alta resistencia no se vean afectadas.
Por qué es importante la calidad de las herramientas para la optimización del encabezado de los botones de armadura
La confiabilidad de los pilotes de tuberías PHC comienza con los componentes de herramientas más pequeños. Optimizar el proceso de encabezado de botones de barras de refuerzo no consiste solo en ingeniería de precisión, sino también en seleccionar materiales de herramientas de alta calidad (como Cr12MoV) y garantizar el funcionamiento coordinado de todos los accesorios principales. Así es como las herramientas premium mejoran la eficiencia de la producción y la seguridad del producto:
1. Resistencia a los golpes y durabilidad
Las herramientas de Cr12MoV (cuchillas y matrices) mantienen una alta dureza (HRC 58–62) mientras absorben la enorme energía cinética generada durante el recalcado. Esto evita problemas comunes como astillas, grietas y deformaciones que afectan a los aceros para herramientas de menor calidad, lo que garantiza la estabilidad de la herramienta a largo plazo.
2. Geometría de precisión para un tensado seguro
Los troqueles de primera calidad (hechos de Cr12MoV) y los punzones rectificados con precisión garantizan que el cabezal del botón sea perfectamente simétrico. Esto permite que las pinzas de anclaje y las placas finales queden al ras, distribuyendo la fuerza de tensión de manera uniforme a través de la jaula de refuerzo y eliminando el riesgo de falla catastrófica durante el pretensado.
3. Reducción del tiempo de inactividad de la producción
En las fábricas de pilotes de tubos de gran volumen, una matriz o una cuchilla rota puede detener toda la línea de automatización. Las herramientas de Cr12MoV, cuando se someten a un tratamiento térmico al vacío, logran hasta un 30 % más de ciclos por herramienta en comparación con las piezas OEM estándar. Esto reduce los cambios de herramientas, minimiza el tiempo de inactividad y reduce el costo por corte en la línea de procesamiento de barras de refuerzo.
Conclusión
La optimización del cabezal de botones de barras de refuerzo en la producción de pilotes de tubos PHC se basa en dos factores clave: la operación coordinada de cuchillas fijas, cuchillas móviles, troqueles y abrazaderas, y la adopción de materiales de herramientas de alto rendimiento como Cr12MoV. La composición química única de Cr12MoV (alto contenido de carbono, cromo, molibdeno y vanadio) confiere a las herramientas una excepcional resistencia al desgaste, resistencia al impacto y estabilidad dimensional.
Invertir en herramientas de Cr12MoV de primera calidad y seguir prácticas de mantenimiento adecuadas es la forma más eficaz de garantizar una calidad constante de los cabezales de botón, mejorar la eficiencia de la producción, reducir el tiempo de inactividad y, en última instancia, garantizar la seguridad y confiabilidad de los pilotes de tubos de PHC terminados.
