Guía de compatibilidad de troqueles y herramientas para herrajes hidráulicos serie Q35Y
Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-07-16 Origen:Sitio
Conclusiones clave
Lógica de denominación del modelo : números de sufijo Q35Y = espesor máximo de la placa de corte en mm. El tonelaje varía de ~60 toneladas (Q35Y-16) a 140 toneladas (Q35Y-30), con el Q35Y-25 como modelo estándar de rango medio con ~115 toneladas.
Punzón y troquel = compatibilidad cruzada limitada : diámetro del vástago, tamaño de rosca y escala de diámetro exterior del troquel con las especificaciones de la máquina. Las herramientas admiten una compatibilidad cruzada limitada dentro de los modelos de servicio liviano (series 16/20), pero no se adaptan a máquinas de servicio pesado de la serie 25/30; siempre verifique las dimensiones del vástago antes de volver a realizar el pedido.
Cuchillas de corte = específicas del modelo : cada tamaño, longitud y patrón de pernos de la hoja está vinculado al tamaño del marco, sin cambios directos entre clases de tonelaje.
Corte de canal/viga en I : utiliza la misma estación de corte de perfil combinada que el ángulo y la barra sólida: intercambia hojas, no estaciones. Las hojas estándar en ángulo en V no cortan secciones estructurales.
Los accesorios son específicos del cuadro : no hay accesorios universales que se ajusten a todos. Los troqueles para doblar, los accesorios de punzonado y las rejillas requieren placas base y profundidad de garganta coincidentes.
Antes de realizar el pedido : confirme el modelo de la máquina, las especificaciones del vástago del punzón, el diámetro exterior/altura del troquel y el patrón de orificios de montaje de la hoja.
1. Descripción general de la serie Q35Y
La Q35Y es una calderadora hidráulica de estaciones múltiples construida para la fabricación de acero estructural y chapa metálica. Maneja punzonado, corte y muescas en barras planas, barras cuadradas, barras redondas, ángulos de hierro, canales y vigas en I desde un solo accionamiento hidráulico. El número de sufijo del modelo representa el espesor máximo de la placa de corte (mm) , mientras que la fuerza de punzonado se expresa en toneladas (T) y kilonewtons (kN); La 't' minúscula denota estrictamente el espesor del material según los estándares industriales ISO para evitar confusión de unidades.
Ampliamente utilizado en la construcción de acero, la fabricación de torres de transmisión, la construcción de puentes y trabajos de servicios públicos de energía, comprender la compatibilidad de las herramientas en toda la línea es esencial para una compra correcta, un almacenamiento inteligente de repuestos y un tiempo de inactividad mínimo.
1.1 Gama de modelos y especificaciones
Modelo
Fuerza de perforación
Cizalla de placa (Thk × W)
Barra redonda
Barra cuadrada
Secciones estructurales y de canal (viga I / IPE / viga H)
Q35Y-16
~60–65 toneladas (600–650 kN)
16 × 250 milímetros
Φ40–45 mm
40×40mm
Canal estándar y viga en I de hasta 120 mm de altura (compatible con perfiles europeos IPE120/IPN120)
Q35Y-20
~90 toneladas (900 kN)
20 × 330 milímetros
Φ50mm
50 × 50 milímetros
Canal estándar y viga en I de hasta 160 mm de altura (compatible con S160 norteamericano/IPE160 europeo)
Q35y-25
~115 toneladas (1150 kN)
25 × 330 milímetros
Φ55mm
55 × 55 milímetros
Q35Y-25 : Canal estándar, viga en I y viga en H de hasta 180 mm de altura (compatible con IPE180 / IPN180 europeo)
Q35Y-30
~140 toneladas (1400 kN)
30 × 330 milímetros
Φ60mm+
60 × 60 mm+
Canal de alta resistencia y viga en forma de W/I de 160 a 200 mm de altura (hojas personalizadas disponibles para secciones de 250 mm/IPE250)

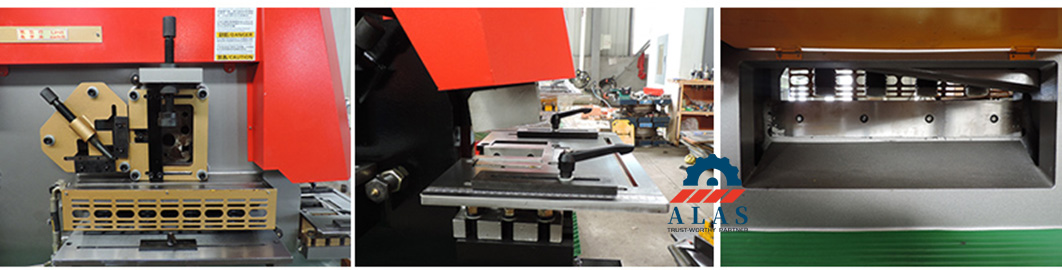

1.2 Estaciones estándar
Cada Q35Y tiene cuatro estaciones de trabajo físicas:
Corte de hierro angular, barra redonda y barra cuadrada. Las aspas de canal/haz I se intercambian en esta misma estación; no existe ninguna estación física separada
Cortes de esquinas rectangulares y muescas en láminas.
2. Compatibilidad con punzones y matrices
2.1 ¿Puedo intercambiar punzones entre modelos?
Compatibilidad cruzada limitada entre modelos (no completamente universal).
El diámetro del vástago del punzón, el perfil de la rosca y la longitud total aumentan con el tonelaje de la máquina. Un punzón de marco pequeño no se asentará en un ariete de marco grande, y un punzón de marco grande no encajará en un portamatriz de 16 toneladas.
Reglas de compatibilidad:
Compatibilidad basada en clases : la mayoría de los fabricantes admiten herramientas de punzonado y matriz compartidas entre los modelos Q35Y-16 y Q35Y-20 debido a que el vástago y las dimensiones de montaje son idénticos. Q35Y-25 y Q35Y-30 adoptan estructuras de montaje más grandes y pesadas, con especificaciones de herramientas completamente independientes que no se pueden intercambiar con modelos más pequeños.
Verifique el vástago, no la punta : la dimensión crítica es el diámetro del vástago (montaje de cola) y las especificaciones de la rosca; el diámetro de la punta del punzón puede variar ampliamente dentro de la misma máquina.
Opciones de forma : perfiles redondos, oblongos, cuadrados, hexagonales y personalizados funcionan en la misma estación.
Perforaciones personalizadas : Disponibles para imprimir para perfiles no estándar.
2.2 ¿Cómo coinciden los troqueles con los punzones?
Los troqueles deben coincidir exactamente con sus punzones, y el diámetro exterior y la altura del troquel también cambian según el tamaño del modelo ; no se puede colocar un troquel de 16 toneladas en un soporte de troquel de 30 toneladas.
Antes de volver a realizar el pedido, confirme los tres:
Diámetro exterior del troquel
Altura total del troquel
Diámetro interior del orificio (espacio libre adaptado al punzón y al espesor del material)
Estilos de troqueles disponibles: troqueles de placa plana, troqueles de hierro en ángulo, troqueles de canal y más.
Regla general del espacio libre del núcleo del troquel : el espacio libre del orificio interior del troquel coincide estrictamente con el diámetro del punzón y el espesor de la pieza de trabajo, lo que afecta directamente la calidad de corte y la vida útil de la herramienta. El rango de espacio libre estándar es del 10 % al 15 % del espesor de la placa . Ejemplo de cálculo: para una placa de acero de 10 mm de espesor, el diámetro interior del troquel debe ser entre 1,0 mm y 1,5 mm mayor que el diámetro exterior del punzón para garantizar un corte sin rebabas y evitar la abrasión o el daño de la herramienta.
2.3 Sistema de cambio rápido
Las máquinas Q35Y vienen con tuercas y manguitos de acoplamiento de cambio rápido en la estación de punzonado. Intercambiar punzones y matrices dentro del mismo modelo es rápido y el diseño de la estación se adapta a configuraciones de punzonado de canal y hierro en ángulo grande sin modificaciones.
3. Compatibilidad con cuchillas de corte
3.1 Cuchillas de corte de hierro en ángulo
La estación de corte de perfiles combinada utiliza una hoja en ángulo en V para hierro en ángulo. Las dimensiones de las aspas son específicas del modelo: no se cruzan.
Corta tanto a inglete de 45° como recto de 90°.
La hoja inferior tiene cuatro filos de corte utilizables: gira cuando una cara se desgasta
La longitud, el grosor y el patrón de orificios de los pernos de la hoja están vinculados al tamaño del marco.
3.2 Cuchillas de corte de barra plana
La estación de corte plana utiliza una hoja de corte rectangular larga y debe coincidir con la capacidad de corte nominal de la máquina.
Q35Y-20 = placa de hasta 20 mm; Q35Y-30 = hasta 30 mm
Opciones de materiales: 9CrSi, 6CrW2Si, Cr12MoV,H13, DC53 y otros grados de acero para herramientas
La longitud y el patrón de agujeros difieren según el modelo; no son intercambiables
3.3 Corte de secciones estructurales y de canal (viga I / IPE / viga H)
El corte de canales y vigas en I ocurre en la misma estación de corte de perfiles combinados como ángulo, barra redonda y barra cuadrada. Se retira la hoja de barra redonda/cuadrada estándar y se cambia por una hoja de canal/viga en I dedicada; no se traslada a una estación separada.
Las hojas estándar en ángulo en V no cortarán vigas o canales estructurales.
Tipo de hoja
Estación
Regla de compatibilidad
Hoja de barra redonda/cuadrada (estándar)
Cizalla de perfil combinada
Específico del modelo, adaptado al diámetro máximo de la barra
Cuchilla de corte en ángulo en V (estándar)
Cizalla de perfil combinada
Modelo específico, adaptado al tamaño del ángulo de hierro
Hoja de canal/viga I (intercambiable)
Cizalla de perfil combinada (intercambio de cuchillas)
Debe coincidir tanto con el tamaño de la sección como con el tonelaje de la máquina.
4. Accesorios opcionales
No existe un accesorio Q35Y universal que se adapte a todos. Cada accesorio atornillable se monta en la estación de punzonado o en una estación de corte, por lo que su placa base, altura de cierre y clasificación de fuerza deben coincidir con la geometría de la estación de ese modelo específico.
Adjunto
Compatibilidad
Solicitud
Notas
Kit de perforación de agujeros grandes
Específico del modelo
Perforación de agujeros de gran tamaño
Debe coincidir con el adaptador de punzón y la clasificación de tonelaje.
Accesorio para doblar placas
Interfaz personalizada/específica del modelo
Doblado en la estación de punzonado
Limitado por la carrera del ariete y la altura de cierre
Dispositivo de punzonado de canales y almas
Específico del modelo
Punzonado de canal/viga I
Debe coincidir con la garganta de la estación y la base de montaje.
Kit de perforación de rejillas
Específico del modelo
formación de persianas
El requisito de fuerza debe estar dentro de la capacidad de la máquina.
Accesorio para hacer muescas en el tubo
Específico del modelo
Muescas en los extremos del tubo
Construido según dimensiones de estación específicas
5. Lista de verificación de compra y compatibilidad
5.1 Qué confirmar antes de realizar el pedido
Modelo exacto de máquina : Q35Y-16 / 20 / 25 / 30 (referencia para cada dimensión)
Dimensiones críticas de punzones y matrices : diámetro del vástago + rosca para punzones; OD + altura para matrices
Especificaciones de montaje de la hoja : longitud, grosor, espacio entre orificios y ángulo de corte
Grado de acero para herramientas : 9CrSi, 6CrW2Si, Cr12MoV,H13, DC53 (se adapta a su carga de trabajo)
Requisitos personalizados : se requiere dibujo para formas no estándar
Algunas construcciones de 16/20 toneladas comparten herramientas; Las de 25 y 30 toneladas utilizan soportes más grandes. Siempre verifique el tamaño del vástago.
Punzones personalizados
★★ Construido a pedido
Hecho para imprimir, solo para el modelo especificado
Muere
★★ Modelo específico
Escala de altura y diámetro exterior con tonelaje: verificar las dimensiones de montaje
Cuchillas de corte en ángulo en V
★★ Modelo específico
Diferentes tamaños en cada cuadro.
Cuchillas de corte de barra plana
★★ Modelo específico
Adaptado a la capacidad de corte y al patrón de pernos
Cuchillas de barra redonda/cuadrada
★★ Modelo específico
Combinado con el tamaño máximo de barra y el soporte
Misma estación, diferente hoja: doble tamaño de sección + tonelaje
Accesorios funcionales
★★ Modelo específico
Debe coincidir con la geometría de la estación, la interfaz y la clasificación de fuerza.
Tope trasero mecánico
★★★ Mecánicamente similar, específico del cuadro
Mismo principio, pero la longitud de la varilla y el patrón de orificios deben coincidir con el marco, no un intercambio directo entre clases de tonelaje.
5.3 Criterios de selección de proveedores
Historial comprobado del Q35Y : los proveedores con experiencia en toda la línea obtienen la precisión dimensional correcta
Servicio de confirmación de planos : detecte discrepancias antes de la producción, especialmente en piezas personalizadas
Certificación de materiales y dureza : insista en los informes de pruebas de materiales y los datos de dureza; la vida útil de la hoja y la matriz depende de ello.
