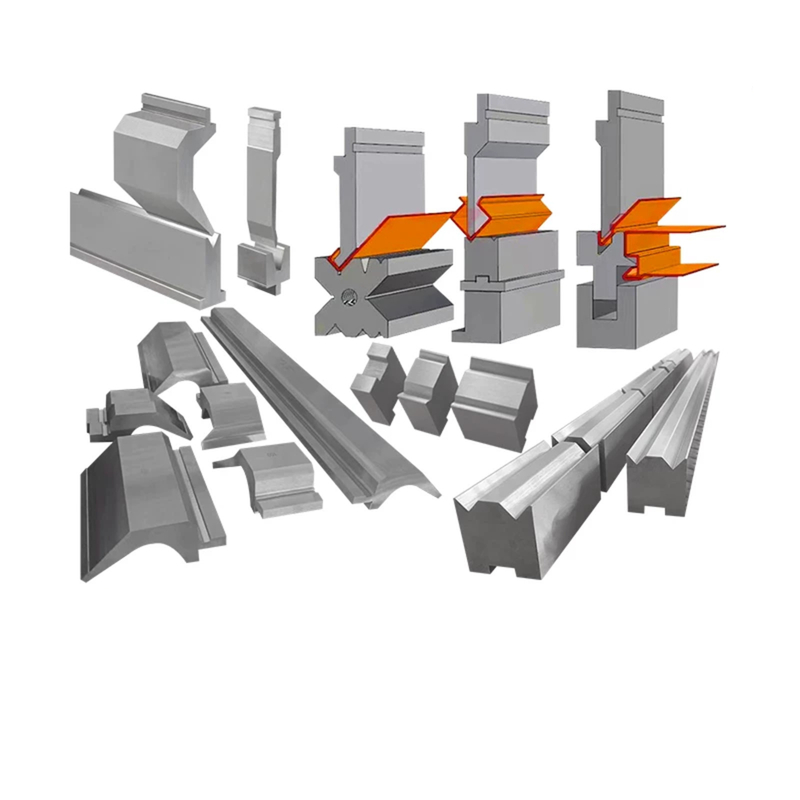

Herramientas para plegadoras de servicio pesado para doblado de placas gruesas y de alto tonelaje

Herramientas de servicio pesado ALAS: Soluciones de prensa plegadora de alto tonelaje

Herramientas plegadoras de servicio pesado y troqueles de doblado inferiores de alto tonelaje diseñados para aplicaciones de alto tonelaje y fabricación de placas estructurales gruesas de acero, lo que garantiza una precisión angular impecable durante el plegado de placas gruesas.

Características clave

Capacidad de carga alta: Maneja 150T/m – 250T/m sin deformación.

Radio endurecido profundamente: La clasificación HRC 52–56 resiste la abrasión de placas gruesas.

Base reforzada: Los hombros ensanchados y las cerraduras con chavetero evitan el desplazamiento.

Partido universal: Se adapta a Amada, Trumpf, Wila y abrazaderas personalizadas pesadas.

Marca del producto:
ALAS
Port:
Nanjing, China
Términos de pago:
L/C, T/T, PayPal, Money Gram
Paquete de transporte:
Embalaje de cajas de madera

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Descripción del Producto

Guía definitiva para herramientas para plegadoras de servicio pesado: desde la metalurgia avanzada hasta la selección de alto tonelaje

Elegir la composición metalúrgica adecuada para los troqueles de plegadoras de servicio pesado es una decisión fundamental que determina directamente los límites de deflexión de flexión, la seguridad operativa estructural y los costos de producción del ciclo de vida completo. El acero al carbono estándar es adecuado para tareas de doblado de metales de calibre delgado, pero los escenarios industriales de alto tonelaje requieren aceros de aleación de primera calidad, principalmente Cr12MoV y 42CrMo (4140) completamente forjado.

Para el procesamiento de placas de acero de alta resistencia y acero estructural grueso, ALAS ofrece soluciones de herramientas premium mejoradas, que incluyen 55SiCr y aceros para herramientas de alta resistencia con revestimiento de superficie avanzado. Estos materiales especializados presentan un límite elástico a la compresión excepcional, una resistencia al desgaste excepcional y un rendimiento antifatiga confiable. El abastecimiento directo de fabricantes como Nanjing ALAS Machinery garantiza calidades de materiales totalmente certificadas y troqueles segmentados personalizados que cumplen estrictamente con los estándares de sujeción pesada europeos, americanos y Amada/Wila. Esto reduce efectivamente el trabajo frecuente de reafilado, reduce el tiempo de inactividad por cambio de molde y extiende la vida útil general de las herramientas en condiciones de carga extremas.

1. Por qué es importante la metalurgia de alto tonelaje

En los procesos de conformado de metales de alta resistencia, se requieren punzones y bloques en V para transmitir una enorme presión hidráulica (que a menudo supera los cientos de toneladas por metro) para lograr ángulos de flexión precisos. Cualquier defecto del subsuelo o grano interno mal estructurado dentro del acero del troquel causará inevitablemente deformación estructural, distorsión angular permanente o incluso una fractura catastrófica repentina del troquel bajo cargas pesadas.

Conclusión principal: La metalurgia de troqueles de primera calidad, lograda mediante estrictas relaciones de forjado de lingotes, tratamiento térmico uniforme estandarizado, control preciso del refinamiento del grano y nitruración iónica de superficie profunda, gobierna directamente la vida útil de la herramienta, la precisión del doblado y la seguridad del taller en el sitio.

Fórmula de cálculo de la fuerza de flexión de servicio pesado

P = (650 × L × t⊃2;) ÷ (V × K)

P = Fuerza de flexión requerida (tonelaje, kN)

L = Longitud efectiva de flexión de la placa (mm)

t = Espesor de la pieza de trabajo para flexión pesada (mm)

V = Ancho de apertura de la ranura en V del troquel inferior (mm)

K = Factor de corrección de propiedad del material (compensa la resistencia a la tracción del material y la recuperación elástica por flexión severa)

Reglas operativas clave para doblar placas gruesas

Regla de escala de ranura en V: para placas gruesas con un espesor de 6 mm o más, el estándar de ancho de ranura en V convencional de 8 × t se ajustará a 10 × t o 12 × t. Este ajuste reduce significativamente el tonelaje de flexión requerido y evita el agrietamiento prematuro en los hombros del troquel inferior.

Constante de tonelaje Explicación: El valor constante empírico 650 está calibrado con datos de campo para acero dulce estructural estándar (por ejemplo, Q235/A36) con resistencia a la tracción convencional. Al doblar acero blindado de alta resistencia o placas de acero templado, la presión de doblado real requerida puede duplicarse.

Compensación de recuperación elástica severa: Las placas gruesas de acero inoxidable y aleaciones de alta resistencia producen una recuperación elástica significativa (recuperación elástica) después de la flexión. Los operadores deben adoptar punzones de ángulo agudo (75°, 80°, por ejemplo) y ajustar el valor K en consecuencia para ofrecer ángulos de doblado acabados precisos de 90°.

Observe nuestro proceso de fabricación de precisión: rectificado de superficies CNC de una matriz inferior de plegadora multi-V. Fabricada con acero 42CrMo de primera calidad, la matriz se somete a un estricto procesamiento metalúrgico y rectificado de enfriamiento continuo para garantizar una planitud excepcional, ángulos de ranura en V precisos y una estabilidad estructural de alta resistencia para un doblado preciso de chapa metálica.

2. Anatomía de los sistemas de herramientas para plegadoras de servicio pesado

Las matrices plegadoras de servicio pesado son herramientas de conformado estructural diseñadas con alta precisión y montadas firmemente en equipos hidráulicos para trabajar metales. El conjunto completo de herramientas consta de dos componentes funcionales principales que funcionan en conjunto para completar el doblado de placas pesadas:

Punzón de servicio pesado (herramienta superior): fijado con precisión en el ariete de la máquina a través de sistemas de sujeción mecánicos o hidráulicos, este componente ofrece una poderosa fuerza vertical hacia abajo para deformar placas de acero en bruto con precisión durante las operaciones de doblado.

Troquel de bloque en V (herramienta inferior): bloqueado de forma segura a la mesa inferior de la máquina, está equipado con estructuras especializadas de ranura en V simple, V doble o V múltiple. Estas ranuras proporcionan un soporte estable para piezas de trabajo gruesas y definen el perfil de formación final para el doblado de placas pesadas.

Principio de funcionamiento y cinemática

El ariete de la máquina genera una carrera lineal vertical de alta presión, impulsando el punzón superior hacia abajo hacia el troquel en V inferior fijo. El movimiento coordinado comprime la placa de acero más allá de su límite elástico, creando una deformación plástica permanente. Este proceso de conformado confiable permite la fabricación precisa de ángulos rectos estándar de 90°, canales en U profundos, curvaturas en Z desplazadas y perfiles de arco cilíndricos pesados para acero estructural grueso.

Aplicaciones industriales primarias

Las herramientas plegadoras de servicio pesado ALAS se implementan ampliamente en escenarios industriales rigurosos y de alta carga, cubriendo los campos principales de la siguiente manera:

Maquinaria de construcción de infraestructura pesada y fabricación de brazos de grúa.
Construcción naval, estructuras de acero marinas y componentes estructurales de plataformas petrolíferas marinas
Equipos de minería, carrocerías de camiones volquete pesados y piezas de vehículos blindados
Fabricación de infraestructuras a gran escala, estructuras de acero para puentes y producción de segmentos de torres de energía eólica.

3. Ventajas principales y características de ingeniería

Precisión de molienda submicrónica (±0,01 mm)

Todas las herramientas de alta resistencia de ALAS adoptan un proceso completo de rectificado de precisión CNC, manteniendo una estricta tolerancia dimensional dentro de ±0,01 mm. Esta precisión ultraalta garantiza una precisión angular constante y una calidad de formado uniforme durante operaciones de doblado de placas pesadas de lotes grandes y de larga duración.

Diseño de segmentación modular pesado

Las herramientas admiten especificaciones segmentadas flexibles que incluyen 20 mm, 40 mm, 100 mm, 200 mm, 500 mm y 800 mm. La estructura modular permite un montaje rápido para piezas de trabajo de diferentes longitudes. Mientras tanto, sólo es necesario reemplazar los módulos individuales desgastados en lugar de toda la herramienta, lo que reduce en gran medida los costos de mantenimiento y reemplazo del equipo.

Interoperabilidad universal de sujeción pesada

Los vástagos y estructuras de base de las herramientas mecanizados con precisión cumplen plenamente con los principales estándares mundiales de sujeción para trabajos pesados, incluidas las especificaciones estándar americanas, Amada/Promecam, Trumpf/Wila. Es compatible con los modernos sistemas hidráulicos de sujeción rápida, lo que permite un cambio completo de herramienta en 2 minutos y mejora significativamente la eficiencia de la producción.

Metalurgia premium y tratamiento de nitruración iónica profunda

Las herramientas están forjadas con acero para herramientas certificado 42CrMo y 55SiCr de alta calidad, procesadas con un tratamiento térmico completo de templado y revenido del núcleo. La superficie de trabajo se somete a un profundo fortalecimiento de nitruración iónica, alcanzando una dureza de HRC 52~56. Este tratamiento especializado aumenta la resistencia al desgaste en un 60 %, brindando un rendimiento estable al procesar placas gruesas laminadas en caliente y acero de alta resistencia.

Precisión angular prediseñada

Las configuraciones de herramientas estándar cubren ángulos de doblado convencionales de 86°, 88° y 90°, así como puntas de punzón afiladas de 30° para requisitos de formación de ángulos agudos. Las herramientas R de radio pesado y los troqueles para dobladillo personalizados se pueden diseñar y fabricar con precisión según los dibujos del cliente para satisfacer necesidades de conformado complejas y personalizadas.

Hombros estructurales reforzados y chaveteros antitorsión

Optimizada con hombros de carga ensanchados y sistemas profesionales de posicionamiento de chaveteros antitorsión, la estructura de herramientas resiste eficazmente el impacto de carga excéntrica y la tensión de torsión durante el doblado de placas gruesas de alto tonelaje. Este refuerzo estructural evita la deformación y el daño de la herramienta, extendiendo la vida útil tanto de las herramientas de la plegadora como del equipo hidráulico principal.

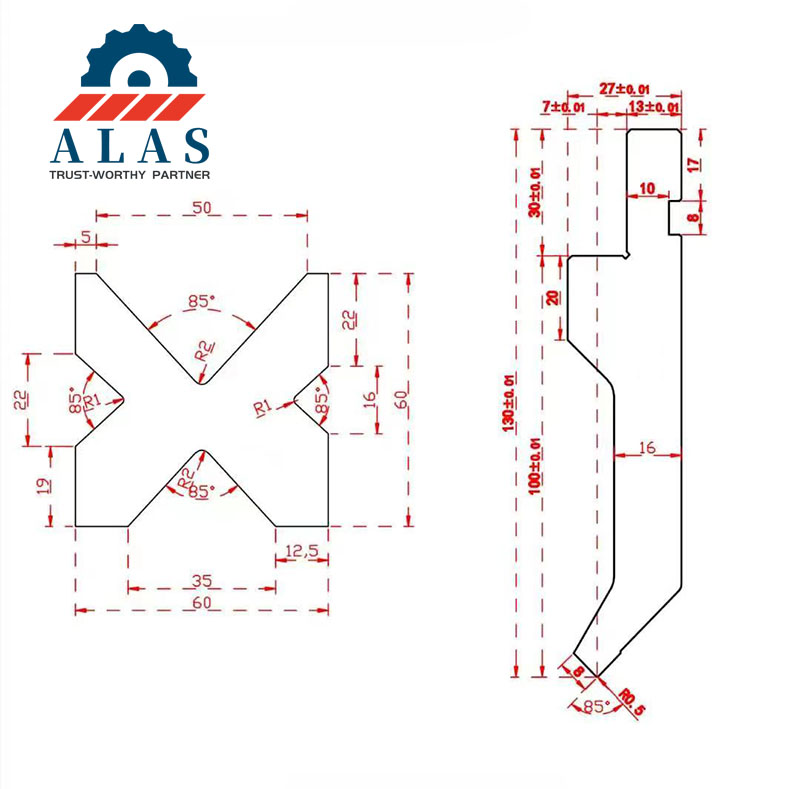

Punzón superior seccional de alta resistencia y matriz inferior en V rectificada con precisión para prensas plegadoras hidráulicas

4. Comparación de especificaciones de herramientas de servicio pesado

Para ayudar a los equipos de ingeniería a seleccionar de manera eficiente grados de herramientas precisos y específicos de la aplicación, la siguiente tabla compara sistemáticamente el rendimiento de precisión y las diferencias estructurales entre las herramientas estándar convencionales, las herramientas de series pesadas regionales convencionales y las herramientas dedicadas de alto tonelaje reforzadas con ALAS:

Parámetro técnico	Herramientas de doblado estándar de la UE	Serie pesada norteamericana	Troqueles ALAS de servicio pesado/alto tonelaje
Tipo de perfil de punzonado	Punta afilada segmentada de 90°/88°	Vástago de chavetero pesado de una pieza de 3/4 de pulgada	Cuello de cisne reforzado/punzón recto
Apertura en V del troquel inferior (mm)	6 / 8 / 12 / 16 / 20 / 25 / 32 / 40 / 50	0,50' a 3,0' (12,7 mm a 76,2 mm)	60 mm hasta 250 mm+ (Equipado con opciones de bloque ajustable y multi-V pesado)
Tolerancia angular	±0,2°	±0,3°	Estrictamente dentro de ±0,15° o mejor
Dureza superficial (HRC)	50–52 HRC (profundidad de nitruración de 0,2 mm)	48–50 HRC (endurecimiento por inducción estándar)	54–56 HRC (nitruración iónica de capa profunda + revestimiento anti-excoriación)
Longitud de segmento estándar	Tamaño dividido estándar de 835 mm / 415 mm	Pieza sólida única hasta 3050 mm.	Configuraciones modulares ensambladas hasta 4000 mm – 6000 mm+
Grosor máximo de placa aplicable	0,5 mm – 12,0 mm	0,8 mm – 16,0 mm	6,0 mm hasta 25,0 mm+ acero de alta resistencia
Capacidad de tonelaje nominal	Máximo 100 toneladas/metro	Máximo 120 toneladas/metro	Capacidad de carga pesada: 150 T/m hasta 250 T/m+

Fórmulas prácticas de ingeniería empírica

Para una configuración confiable y segura del doblado de placas gruesas en plegadoras hidráulicas, las siguientes fórmulas empíricas especializadas previenen riesgos de exceso de tonelaje, evitan daños a las herramientas y garantizan resultados de conformado precisos:

1. Regla de selección de ranuras en V para placas pesadas

Los estándares convencionales de multiplicación de ranuras en V para láminas delgadas no son aplicables al doblado de placas gruesas de alto tonelaje. Para el procesamiento de acero estructural pesado, siga la línea de base de ingeniería específica:

V ≈ (10 ~ 12) × T

V = Ancho de apertura de la ranura en V de la matriz inferior (mm)
T = Espesor del material de la pieza de trabajo pesada (mm)

Nota: Para doblados pesados de gran tonelaje (espesor T ≥ 6 mm), se recomienda ampliamente aumentar la abertura inferior del troquel en V a 10 a 12 veces el espesor del material para reducir drásticamente el tonelaje hidráulico requerido y evitar que se descascarille inesperadamente el hombro del troquel.

2. Fórmula avanzada de fuerza de flexión para placas blindadas y de alta resistencia

Para aleaciones de alto límite elástico, incluidos Hardox, Weldox y acero inoxidable de gran calibre, la fórmula de fuerza de flexión estándar no puede ofrecer resultados precisos. Utilice esta fórmula de cálculo optimizada para una calibración de tonelaje de alta precisión:

P = (1,42 × σb × t⊃2; × L) ÷ V

P = Fuerza de flexión requerida (tonelaje) en kilonewtons (kN)
σb = Resistencia última a la tracción del material objetivo (MPa)
t = Espesor grueso de la placa de la pieza de trabajo (mm)
L = Longitud efectiva de flexión de la placa (mm)
V = Ancho de apertura en V del troquel inferior (mm)

Guía de ingeniería: esta fórmula especializada es vital al calcular tonelajes de formado para metales de alto rendimiento como el acero inoxidable (SUS304/316) y placas de desgaste blindadas (por ejemplo, grados Hardox). Dado que estos materiales poseen una resistencia a la tracción (σb) significativamente mayor que el acero dulce, una previsión precisa de la presión evita daños accidentales por exceso de tonelaje tanto en el ariete de la máquina como en los bloques inferiores del troquel en V.

5. Clasificación de matrices de servicio pesado y guía de selección de ingeniería de 5 pasos

Clasificación por Perfil Estructural Superior del Punzón

Los punzones plegadores de servicio pesado cuentan con diseños estructurales diferenciados para distintos escenarios de conformado, que cubren doblado estándar en ángulo recto, conformado de ranuras profundas, perfilado de radio y conformado complejo personalizado:

Punzones rectos de alta resistencia: Equipados con vástagos reforzados y hombros de carga ensanchados, estos punzones estándar sirven como la solución principal para el doblado de alto tonelaje de perfiles estructurales convencionales en ángulo recto de 90°, brindando una rigidez estable para el procesamiento diario de placas pesadas.

Punzones pesados de ángulo agudo/afilado: Diseñadas con ángulos cerrados de precisión (30°, 45°, 60°), estas herramientas admiten flexión profunda en ángulos pequeños. Proporcionan una poderosa compensación de recuperación elástica específicamente para placas de acero de alto límite elástico para garantizar ángulos de formación finales precisos.

Punzones de cuello de cisne reforzados: Diseñados con una estructura de garganta optimizada con espacio libre profundo, estos punzones evitan eficazmente la colisión de las paredes laterales y la interferencia durante el procesamiento de múltiples etapas y el doblado pesado profundo del canal en U, atendiendo a los requisitos de conformado profundo para piezas estructurales gruesas.

Punzones de radio pesado (R-Tools): Configurados con radios de punta cilíndricos de gran tamaño (R10, R20, R50 y superiores), dispersan la tensión de flexión local concentrada. Este diseño previene el agrietamiento de la placa y reduce los rayones en la superficie, ideal para el conformado de alta calidad de componentes críticos de acero estructural.

Punzones no estándar a medida: Desarrolladas mediante modelado CAD 3D profesional e ingeniería inversa DFM, las estructuras de punzones totalmente personalizadas se adaptan a geometrías de conformado complejas de múltiples etapas y requisitos especiales de fabricación de alta resistencia que las herramientas estándar no pueden cumplir.

Clasificación por intensidad de procesamiento del material de la pieza de trabajo

Las herramientas se clasifican profesionalmente según la dureza del material, la resistencia a la tracción y la carga de procesamiento para adaptarse a diferentes condiciones de trabajo pesado:

Troqueles especiales de alta resistencia: Forjados con acero de aleación de núcleo de alta tenacidad y endurecimiento profundo, estos troqueles están especialmente diseñados para soportar presiones extremas de aplastamiento durante el doblado. Son aplicables al acero inoxidable, aleaciones de ultra alta resistencia, acero Hardox resistente al desgaste y placas de acero blindadas con rigurosas demandas de procesamiento.

Bloques multi-V y ajustables de alta resistencia: Construidos para una alta versatilidad en talleres de fabricación de acero pesado, estos troqueles inferiores modulares admiten un cambio rápido de tamaños de apertura en V grandes. Se adaptan eficientemente al doblado y conformado de diversas placas de acero estructural laminadas en caliente, mejorando la flexibilidad general de producción.

El proceso de selección profesional de cinco pasos para herramientas de servicio pesado

Este flujo de trabajo de selección de ingeniería estandarizado elimina la falta de coincidencia de herramientas, los riesgos de exceso de tonelaje y las imprecisiones en la formación, proporcionando soluciones confiables de configuración de herramientas para el doblado de placas gruesas y acero de alta resistencia:

Paso 1: Analizar el límite elástico del material y calibrar el ángulo de rebote

El acero dulce estructural presenta una baja recuperación elástica. Adopte punzones superiores de 86°–88° para obtener ángulos de plegado precisos de 90°. Por el contrario, las pesadas placas de acero inoxidable y aleaciones de alta resistencia generan un rebote angular significativo. Para dichos materiales, seleccione punzones de ángulo agudo (75°–80° o ángulos más pequeños personalizados) para implementar la compensación de sobreflexión y compensar la desviación de recuperación elástica.

Paso 2: aplique la regla de espesor escalada para aberturas grandes con ranura en V

Una coincidencia inadecuada de las ranuras en V en condiciones de alto tonelaje provoca directamente grietas en los hombros y fallas prematuras de la herramienta. Siga los estándares clasificados de apertura en V a escala para placas gruesas:

Placas estructurales medianas (3 mm ≤ T ≤ 8 mm): adopte V = 8 × T, equilibre la carga del tonelaje de la máquina y el radio de curvatura interior suave para una curvatura convencional calificada.

Placas de infraestructura pesada (8 mm < T ≤ 16 mm): adopte V = 10 × T, lo que reduce la acumulación de tensión en los hombros inferiores del troquel y reduce la resistencia a la flexión local para proteger las estructuras de las herramientas.

Armadura de acero ultragruesa (T > 16 mm): adopte V = 12 × T a 14 × T, reduciendo drásticamente el tonelaje de conformado extremo y evitando por completo el astillado estructural y la fractura de matrices de servicio pesado.

Paso 3: Verificar las capacidades de carga estructural y los márgenes de seguridad

Asegúrese de que la presión activa calculada nunca exceda la capacidad nominal (toneladas/metro) de la herramienta seleccionada. Se debe mantener un margen de seguridad mínimo del 15 % para aplicaciones de materiales de alta resistencia para evitar la deformación localizada de la herramienta.

Paso 4: Alinear la geometría del punzón con el perfil de la pieza estructural terminada

Haga coincidir el tipo de punzón superior según los requisitos de formación de la pieza de trabajo y los perfiles estructurales: implemente punzones rectos pesados para doblar canales estructurales estándar, puntas de ángulo agudo para pliegues estrechos y estrechos, punzones de cuello de cisne reforzados para la formación profunda de recintos industriales e inserciones de herramientas de radio pesado para componentes estructurales curvos críticos para la seguridad.

Paso 5: Validar las especificaciones de interoperabilidad y sujeción de máquinas pesadas

Verifique exhaustivamente los parámetros del ariete superior y la cama inferior de la plegadora antes de instalar la herramienta. Confirme el estándar de sujeción del equipo (Amada de servicio pesado, Wila hidráulico, nuevo estándar Trumpf, vástago de chavetero grande americano, etc.), la altura máxima de apertura y el rango de carrera. Esto evita discrepancias en la configuración de la herramienta y la máquina y garantiza una instalación perfecta y un funcionamiento estable con cargas elevadas.

Punzón superior de precisión y matriz inferior instalados en una prensa plegadora hidráulica con un sistema de sujeción rápida

6. Instalación de precisión y calibración estructural de 6 pasos para herramientas pesadas

Los procedimientos de instalación estrictos y estandarizados son esenciales para la implementación de herramientas de alto tonelaje. Estos rigurosos protocolos maximizan la seguridad operativa en el sitio, minimizan la deflexión mecánica del marco durante cargas pesadas y mantienen la estabilidad angular de flexión a largo plazo y la consistencia en la producción en masa. El siguiente procedimiento de calibración profesional de 6 pasos está diseñado exclusivamente para el montaje y puesta en servicio de herramientas de plegadoras de servicio pesado:

Paso 1: Apagado del sistema y descontaminación exhaustiva previa al montaje

Antes de cualquier operación de desmontaje y montaje de la herramienta, corte completamente el suministro de energía de la máquina, apague la bomba hidráulica principal y despresurice completamente todos los acumuladores hidráulicos para eliminar los riesgos de presión hidráulica residual. Retire los conjuntos de herramientas antiguos existentes de forma segura. Utilice disolventes de limpieza industriales de alta eficiencia para limpiar minuciosamente las ranuras de sujeción superiores, la superficie inferior de la plataforma de la máquina y los chaveteros de posicionamiento. Elimine por completo las incrustaciones de carbón acumuladas, las pequeñas rebabas y el polvo abrasivo de metal para garantizar superficies de montaje de herramientas planas y completamente ajustadas y evitar espacios en el ensamblaje que afecten la precisión del doblado.

Paso 2: Alineación del punzón pesado superior y bloqueo hidráulico de alta presión

Al instalar punzones segmentados pesados, coloque cada módulo simétricamente comenzando desde el centro del ariete de la máquina hacia ambos lados para garantizar una distribución uniforme del tonelaje y una tensión equilibrada. Inserte completamente los vástagos del punzón mecanizados con precisión en la base de sujeción, asegurando un contacto completo y cercano con las superficies de los hombros que soportan la carga. Active el sistema de sujeción hidráulico y bloquéelo a la presión de trabajo estándar (de 280 bar a 320 bar para herramientas de uso pesado). Utilice un indicador de cuadrante o un instrumento de alineación láser para detectar la rectitud, controlando la rectitud lineal del punzón superior estrictamente dentro de 0,05 mm por metro.

Paso 3: Centralización del troquel del bloque en V inferior y fijación axial

Utilice una grúa profesional o un polipasto de seguridad para colocar de manera constante el pesado troquel en V múltiple o el bloque de troquel inferior ajustable en la plataforma inferior de la máquina. Realice un posicionamiento preliminar para alinear la línea central longitudinal de la ranura en V inferior con la línea central de movimiento vertical del punzón superior. Apriete los rieles guía de posicionamiento de alta resistencia y los pernos de fijación axial en secuencia para fijar firmemente la matriz inferior. Este diseño de centrado preciso elimina la fuerza de corte excéntrica y torsional generada durante el doblado de alto tonelaje, evitando la desviación de la herramienta y daños estructurales.

Paso 4: Ajuste de carrera de micropulgadas y sincronización del tope trasero CNC

Cambie el controlador de la plegadora al modo manual 'Jog/pulgada'. Baje lentamente el ariete superior en incrementos de micropulgadas, guiando la punta del punzón hacia la ranura en V inferior hasta alcanzar una profundidad de penetración de aproximadamente 3,0 mm. Realice una inspección multipunto para confirmar la holgura uniforme entre las paredes laterales del punzón y los hombros del troquel en V en toda la longitud de la herramienta. Ingrese valores calibrados de compensación de recuperación elástica de placa gruesa y parámetros posicionales precisos en el sistema de tope trasero CNC para completar la calibración de posicionamiento sincrónico.

Paso 5: Prueba de flexión de alto tonelaje y corrección angular multipunto

Realice plegados de prueba utilizando piezas de trabajo de desecho que coincidan con el grosor exacto y la resistencia a la tracción de los materiales de producción formales. Mida el ángulo de formación en ambos extremos y el punto medio con un transportador digital calibrado. Si se produce una desviación angular menor debido a la deflexión del marco de la máquina, ajuste el sistema de compensación de corona CNC o agregue cuñas de precisión a nivel de micras debajo de la base inferior del troquel. Asegúrese de que la tolerancia angular de longitud total de las piezas de trabajo dobladas terminadas esté estrictamente controlada dentro de ±0,3°.

Paso 6: Lubricación de presión extrema (EP) y registro de mantenimiento continuo del ciclo de vida

Aplique lubricante de presión extrema MoS2 (disulfuro de molibdeno) de alto rendimiento a todas las superficies de contacto, incluido el radio de la punta del punzón y los hombros inferiores de la ranura en V. Esto reduce efectivamente la fricción de alta carga y elimina el desgaste de la herramienta y el rayado de la pieza de trabajo. Registre todos los parámetros de calibración, las especificaciones del material del lote y el tonelaje de trabajo real en el archivo de mantenimiento del equipo. Realice inspecciones visuales integrales para detectar desgaste excéntrico, microfisuras superficiales y marcas de tensión de fatiga cada 5000 ciclos de flexión continuos para lograr un monitoreo del estado de la herramienta durante todo el ciclo de vida.

Exportación de embalajes de cajas de madera estándar para matrices de prensas plegadoras y cuchillas de corte de alta resistencia para garantizar un transporte seguro y antioxidante

7. Herramientas para plegadoras de servicio pesado: preguntas frecuentes

Este capítulo responde preguntas centrales de ingeniería y adquisiciones relacionadas con la selección, compatibilidad, vida útil y personalización de herramientas de servicio pesado, brindando orientación práctica en el sitio para los equipos técnicos y de producción.

P1: ¿Cómo seleccionamos la apertura óptima de la ranura en V para placas pesadas para evitar daños a las herramientas?

A1: Para doblar placas de acero estructural gruesas, siga el estándar de referencia fijo: ancho de apertura de ranura en V = 10–12 × espesor de la placa (T). Por ejemplo, doblar acero estructural de 12 mm de espesor requiere ranuras de matriz inferiores V120 o V140. La adopción de ranuras de tamaño insuficiente (p. ej., V80 convencional) aumentará drásticamente el tonelaje de flexión instantáneo, lo que provocará directamente el astillado del hombro inferior del troquel, grietas severas en los bordes de la pieza de trabajo y una desviación angular irreversible del conformado.

P2: ¿Se pueden adaptar herramientas de servicio pesado de estilo europeo a las plegadoras estándar americanas?

R2: La instalación intercambiable directa no es factible debido a diferencias fundamentales en la geometría estructural del vástago. Las herramientas estándar europeas adoptan una estructura de espiga unificada de 42 mm, mientras que las herramientas estándar americanas presentan diseños de vástago con chavetero de 1/2 o 3/4 de pulgada. Para lograr compatibilidad entre estándares sin reemplazar el ariete de la máquina, ALAS proporciona adaptadores de herramientas personalizados de alta resistencia y bloques de sujeción de conversión, lo que permite la implementación mixta de herramientas multiestándar en un solo dispositivo plegadora.

P3: ¿Cuál es la vida útil esperada de un troquel de 42CrMo nitrurado de alta resistencia en condiciones de alto tonelaje?

R3: Con condiciones de carga estándar y mantenimiento estandarizado de lubricación de extrema presión MoS2, las matrices de 42CrMo rectificadas con precisión y nitruradas con iones profundos de ALAS logran una vida útil de 800 000 a 1 000 000 de ciclos de doblado continuos. Se recomienda encarecidamente un reafilado de precisión oportuno una vez que se produzcan condiciones anormales, incluidas rebabas persistentes en la pieza de trabajo, desviación angular general superior a ±0,5° y hendiduras abrasivas obvias en superficies curvas con ranura en V.

P4: ¿ALAS proporciona herramientas personalizadas no estándar para fabricación pesada y compleja?

R4: Sí. ALAS se especializa en la personalización de herramientas de servicio pesado no estándar, que abarca punzones de radio pesado, matrices ajustables en V múltiples de gran tamaño, matrices desplazadas especiales y diversas herramientas de perfiles complejos fabricadas estrictamente de acuerdo con los dibujos CAD del cliente. El equipo de ingeniería profesional de DFM completa la revisión del plano en 24 horas, con el respaldo de tecnología de ingeniería inversa de escaneo 3D. El ciclo de producción personalizado convencional es de 10 a 15 días hábiles.

P5: ¿Por qué se prefiere el 42CrMo al acero al carbono T8/T10 para el conformado de metales de alto tonelaje?

R5: La flexión de alto tonelaje genera tensiones complejas de tensión y compresión multidireccionales. Como acero de aleación de cromo-molibdeno de primera calidad, el 42CrMo (AISI 4140) ofrece una excelente templabilidad profunda, tenacidad estructural y rendimiento antifatiga. Aunque los aceros al carbono T8 y T10 ofrecen una dureza superficial básica, su frágil estructura central es propensa a fracturas repentinas y colapso de los bordes bajo presión local extrema. Con un tratamiento de endurecimiento por inducción de bordes de precisión, el 42CrMo se ha convertido en el material estándar reconocido mundialmente para la fabricación segura y estable de acero de alta resistencia.

8. Cumplimiento internacional, estudios de casos de campo y estándares metalúrgicos

Todos los procesos de fabricación de herramientas de servicio pesado ALAS cumplen con las especificaciones industriales internacionales DIN 55271 y ASTM E290-22. Las tolerancias generales de mecanizado estructural cumplen con los estándares ISO 2768-mK, con una variación del espacio de flexión de la sección transversal estrictamente controlada por debajo del 0,5 % del espesor de la placa de la pieza de trabajo, lo que garantiza una calidad del producto estandarizada y confiable.

Estudios de casos de industria pesada del mundo real

Estudio de caso 1: Actualización de matriz variable Multi-V para una planta de maquinaria pesada en Filipinas

El desafío: El cliente tradicionalmente adoptaba troqueles sólidos integrales de una sola V para procesar componentes de chasis pesados de excavadoras y camiones volquete. El reemplazo frecuente de herramientas requería asistencia de grúa, lo que resultaba en un tiempo de inactividad prolongado del equipo, una baja eficiencia de producción y posibles riesgos de seguridad operativa.

La solución ALAS: bloques de base ajustables en V múltiples de alta resistencia integrados, personalizados e instalados por ALAS. Los operadores pueden cambiar rápidamente las especificaciones de apertura en V de V60 a V200 ajustando cuñas espaciadoras de precisión, eliminando la necesidad de desarmar y reemplazar el troquel integral.

Los resultados: la tasa de rechazo de productos del taller cayó del 4,2 % al 0,9 %, el tiempo de cambio de herramientas se redujo en un 70 % y la eficiencia de producción diaria general de la línea de producción aumentó en un 45 %.

Estudio de caso 2: Actualización de la fabricación de acero estructural para el proyecto de infraestructura de Jiangsu

El desafío: Al doblar placas de acero estructural de puentes de 3000 mm de largo y 16 mm de espesor, el equipo sufría una deflexión obvia del marco y ángulos de doblado inconsistentes en toda su longitud, lo que no cumplía con los requisitos de precisión de ingeniería de infraestructura.

La solución ALAS: Actualizado a punzones pesados de 42CrMo segmentados de alta precisión ALAS, combinados con sistemas de rieles de corona de compensación de deflexión mecánica profesionales para eliminar errores de deformación del marco.

Los resultados: El tiempo promedio de ajuste y reemplazo de herramientas se redujo de 18 minutos a 6 minutos. La precisión angular de flexión de longitud total de piezas de trabajo de 3 metros de largo se controló de manera estable dentro de ±0,25% y el costo anual de mantenimiento de la herramienta se redujo en un 48%.

Matriz internacional de equivalencia de materiales 42CrMo / AISI 4140

Para facilitar la adquisición de ingeniería internacional y el acoplamiento técnico, la siguiente tabla clasifica los grados equivalentes autorizados de acero para herramientas 42CrMo según los principales estándares globales:

País / Organización estándar	Código de autoridad de referencia	Grado de material metalúrgico equivalente
China (GB)	GB/T 3077	42CrMo/42CrMo4
Estados Unidos (AISI/ASTM)	ASTM A29	4140 / G41400
Normalización internacional	ISO 683-1	42CrMo4
Alemania / Europa (DIN EN)	EN 10083	1.7225/42CrMo4
Japón (JIS)	JIS G4105	SCM440 / SCM440H
Reino Unido (BS)	BS 970	708M40/EN19

Proceso de fresado de precisión de un bloque de matriz de fondo en doble V de alta resistencia para prensas plegadoras en el taller de ALAS

Cuchilla cortadora de chatarra de refuerzo

Cuchillas de corte para metales industriales y cuchillas de corte para chapa metálica personalizadas

Cuchillas de corte para metales industriales de primera calidad y cuchillas de guillotina

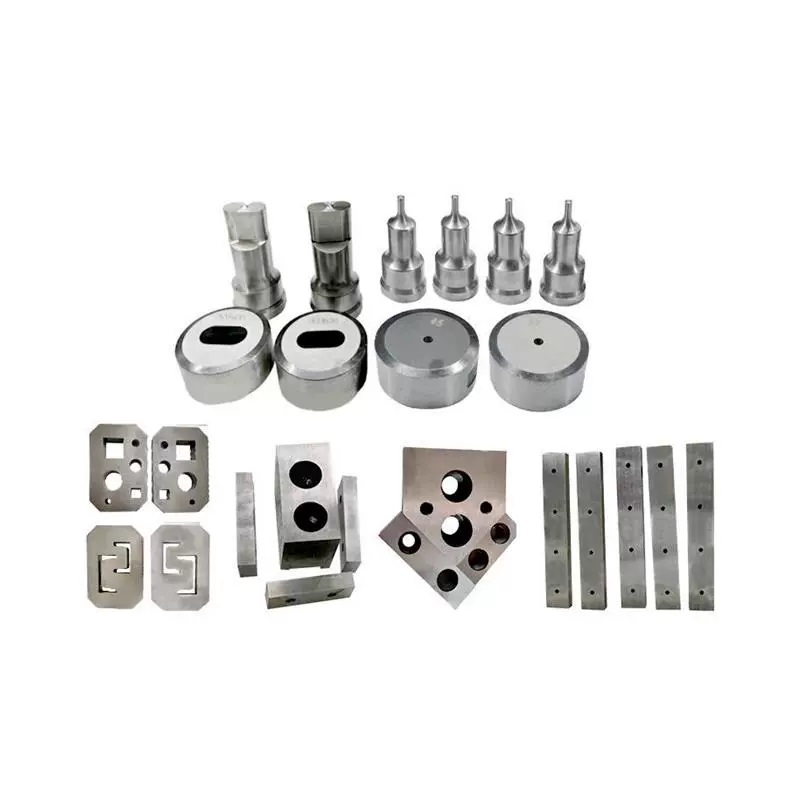

Juegos de punzones y matrices para herreros redondos rectificados de precisión

Matriz de corte de alta precisión para tubos cuadrados de acero y aluminio

Troquel de corte de tubos cuadrados personalizados para máquina cortadora de tubos hidráulicos

Cuchillas granuladoras de baja velocidad

Cuchillas de corte de cocodrilo personalizadas

Cuchillas de alta dureza especial para corte de lámina de acero inoxidable

Cuchillas de corte de guillotina industrial para corte de acero inoxidable

Reemplazos de cuchillas de corte móviles de servicio pesado

Kit completo de reparación de herramientas hidráulicas para herreros

Cuchillas trituradoras industriales para trituradoras de eje simple y doble

Cuchillas slitter circulares de alta precisión fabricadas en acero para herramientas de grado industrial.

Fabricante de cuchillos cortadores

Cuchillo de dientes para recortar el destello de goma de los neumáticos

Cuchillas trituradoras de metales industriales de alta resistencia

Cuchillas trituradoras de doble eje

Cuchillas trituradoras de doble eje SKD-11 personalizadas para reciclaje de plástico

Herramental Multifuncional para Plegadora

Cuchillas de corte de refuerzo para máquinas de pilotaje de tubos de hormigón

Troquel de encabezado de botón de barra de refuerzo

Cuchilla cortadora para procesamiento de barras de PC de alta resistencia en plantas de hilado
