Cuchillas para trituradoras industriales ALAS y herramientas personalizadas | Soluciones completas para trituradoras de eje simple y doble
ALAS suministra de alto rendimiento cuchillas trituradoras industriales y herramientas de corte personalizadas, compatibles con todos los modelos de trituradoras de eje simple y doble. Como parte clave de corte de la máquina, la calidad de la cuchilla afecta directamente el rendimiento de trituración, el resultado final y la vida útil general del equipo. Elija ALAS y logrará una producción estable y eficiente, así como beneficios económicos a largo plazo.
Ventajas principales
Menos tiempo de inactividad : las hojas están forjadas con acero de aleación de primera calidad y procesadas con un tratamiento térmico preciso para evitar averías inesperadas.
Costos de funcionamiento más bajos : cada hoja se puede reafilar hasta cuatro veces, lo que reduce la frecuencia de reemplazo en más del 50 %.
Mayor eficiencia de trabajo : el diseño optimizado del filo reduce el consumo de energía entre un 15% y un 30% en comparación con las hojas estándar.
Versátil para diversos materiales : ofrecemos soluciones personalizadas para neumáticos de alambre de acero, desechos metálicos mixtos, desechos electrónicos, desechos domésticos y otros materiales.
Estructura modular de cambio rápido para trituradoras de doble eje : Sólo es necesario reemplazar las piezas dañadas, lo que reduce el tiempo de mantenimiento en un 60%.
1. Tabla de rendimiento y material de la hoja
| Grado de acero | Dureza | Resistencia al desgaste | Dureza (resistencia al impacto) | Propiedades de mecanizado y enfriamiento | Escenarios de aplicación | Modelo recomendado por ALAS |
| H13 | CDH 48–52 | Medio | ★★★★★ Excelente | Funciona de manera constante a altas temperaturas y presenta una gran templabilidad. | Trabajos de alto impacto: neumáticos de alambre de acero, metales mixtos, carcasas de automóviles, placas de acero gruesas | ALAS‑H13 Servicio pesado |
| DC53 | HRC 62–63 (templado a 520-530 ℃) | Excelente. Los granos de carburo finos y uniformes ofrecen una mejor resistencia al desgaste que D2 y SKD11. | ★★★★★ Excelente. La resistencia al astillado de los bordes es el doble que la del SKD11. | Austenita retenida baja después del templado a alta temperatura, tensión residual mínima después del corte del alambre, estabilidad dimensional confiable | Neumáticos mixtos de desecho, PVC, caucho, metales ligeros y alambre de acero. Ideal para trabajos que requieren dureza y resistencia al desgaste. | ALAS‑DC53 Todoterreno |
| D2 | CDH 58–62 | Bien. Los ricos granos de carburo garantizan una sólida resistencia al desgaste, mientras que la tenacidad es limitada. | ★★☆☆☆ Promedio. Los granos de carburo grandes pueden provocar fracturas frágiles | Deformación mínima después del templado, relativamente difícil de mecanizar | Plásticos duros rellenos y materiales duros normales para condiciones de trabajo de bajo impacto y centradas en el desgaste. | Hoja de plástico de precisión ALAS‑D2 |
| SKD-11 | CDH 58–61 | Justo. Estructura interna uniforme, ligeramente menos resistente al desgaste que D2 | ★★★☆☆ Moderado. Más resistente que el D2 pero todavía propenso a la fragilidad | Fácil de mecanizar y mantiene dimensiones estables después del tratamiento térmico. | Restos de acero de dureza media, neumáticos de cobre, aluminio y alambre de acero para producción continua bajo impacto medio. | Serie económica resistente al desgaste ALAS‑SKD11 |
| Acero con alto contenido de manganeso ZGMn13 | ≥HRC 45 (endurecido por trabajo) | Bien. La superficie se endurece rápidamente bajo impacto. | ★★★★☆ Muy bueno | Requiere tratamiento de solución después de forjar y fundir, difícil de mecanizar | Residuos domésticos, residuos de construcción y materiales mezclados con piedra sometidos a fuertes impactos | Serie de eliminación de residuos ALAS‑Mn13 |
| 9crsi | CDH 58–62 | Medio | ★★★☆☆ Moderado | Buena templabilidad y fácil de moler. | Caucho, papel usado, fibra y otros materiales blandos. Opción rentable | Hoja de material blando ALAS‑9CrSi |
| Inserto de carburo de tungsteno YG8 | ≥HRA 89 | Ultrarresistente al desgaste. La vida útil es de 5 a 7 veces más larga que la del acero normal. | ★★★☆☆ Moderado | Solo se puede procesar mediante electroerosión y rectificado de diamante, no mediante corte convencional. | Condiciones de trabajo resistentes y de alto desgaste las 24 horas del día, los 7 días de la semana. Opción premium para uso a largo plazo | Serie ultrarresistente al desgaste ALAS‑YG8 |
Resultados de las pruebas in situ: DC53 supera a D2 y SKD11 en resistencia general al desgaste. Al triturar plásticos que contienen piedras, las cuchillas con inserto de carburo de tungsteno YG8 duran de 5 a 7 veces más que las cuchillas D2 estándar.
2. Preguntas frecuentes
1. ¿Qué materiales se utilizan para las cuchillas de la trituradora ALAS?
| Rendimiento y aplicación | de dureza | del grado de acero de la hoja |
| D2 | CDH 58-62 | Resistencia al desgaste sólida con tenacidad media. Adecuado para plásticos duros puros y materiales de bajo impacto. |
| DC53 (templado) | CDH 62-63 | Gran tenacidad y resistencia al desgaste. La resistencia al astillado de los bordes es el doble que la del SKD11. Ampliamente utilizado para neumáticos de desecho, desechos electrónicos, cables de cobre y diversos desechos mixtos. |
| SKD11/Cr12MoV | CDH 58-61 | Prestaciones equilibradas y buena relación calidad-precio. Se adapta a madera, plásticos duros y restos de metal bajo impacto medio. |
| H13 | CDH 48-52 | Fuerte resistencia al impacto y a la fatiga. Un material resistente para mezclas de metales, carrocerías de automóviles, placas de acero gruesas y neumáticos de desecho enteros sometidos a impactos severos. |
| Acero con alto contenido de manganeso ZGMn13 | ≥HRC 45 (endurecido por trabajo) | Presenta propiedades de endurecimiento por trabajo. Perfecto para residuos domésticos y de construcción mezclados con piedras sometidos a fuertes impactos. |
| 9CrSi/42CrMo | CDH 58-62 | Calidad de acero económica para el procesamiento ligero intermitente de materiales de caucho, papel y fibra. |
| Inserto de carburo de tungsteno YG8 | HRA≥89 | Extremadamente duro y resistente al desgaste, de 5 a 7 veces más vida útil que el acero de aleación común. Ideal para el procesamiento continuo durante 24 horas de materiales mezclados con piedra altamente abrasivos. |
2. ¿Cómo elegir el material de cuchilla adecuado?
No existe un único material que se adapte a todas las aplicaciones. Puede elegir según los materiales procesados, la carga de impacto y las horas de funcionamiento diarias.
DC53 (grado completo): funciona bien en la mayoría de los escenarios de trabajo. Resiste grietas y astillas con dureza y resistencia al desgaste equilibradas.
D2 / Cr12MoV / SKD11: Opciones rentables para plásticos puros, madera y desechos mixtos ligeros.
H13 (grado de servicio pesado): Diseñado para metales gruesos, autopartes y llantas de desecho enteras sometidas a fuertes impactos.
Inserto de carburo de tungsteno YG8: primera elección para materiales mezclados con piedra altamente abrasivos con la vida útil más larga.
9CrSi / 42CrMo: elección económica para producción ligera intermitente.
Nota: Las hojas con dureza excesiva tienen poca tenacidad y pueden romperse bajo un impacto fuerte.
3. Guía rápida de selección de materiales por material procesado
Plásticos y madera: Cr12MoV / D2
Neumáticos de desecho y materiales elásticos: DC53 como prioridad, H13 como alternativa
Materiales mezclados con piedra: acero con alto contenido de manganeso/hojas de carburo de tungsteno YG8
Restos de metales industriales pesados y carcasas de automóviles: cuchillas forjadas ALAS-H13
Residuos domésticos y residuos de construcción: acero con alto contenido de manganeso ZGMn13
Residuos electrónicos (placas de circuitos): cuchillas de dientes finos de doble eje SKD11/DC53
4. ¿Cuál es la vida útil estándar de las cuchillas de la trituradora ALAS?
Calculado en base a 8 a 12 horas de operación diaria con espacios entre cuchillas y trabajo de alimentación adecuados:
Acero de grado económico (9CrSi/42CrMo): 10-30 días
Acero de aleación de gama media a alta (D2/SKD11/DC53): 40-120 días
Cuchillas forjadas de alta resistencia H13 (para procesamiento de metales y neumáticos): 90-180 días
Cuchillas de inserción de carburo de tungsteno YG8: 6-12 meses de uso continuo
La vida útil real se ve afectada por el tipo de acero, el contenido de impurezas en las materias primas, los espacios entre las cuchillas y la frecuencia de sobrecarga del equipo.
5. ¿Cuándo afilar o reemplazar las cuchillas de la trituradora?
Afile las cuchillas a tiempo : Tamaño de partícula de salida desigual, salida excesiva de polvo, velocidad de trituración reducida, atascos frecuentes de material y fluctuación anormal de la corriente.
Reemplace las cuchillas directamente : cuchillas con grietas o bordes desconchados, o cuchillas que alcancen el límite máximo de molienda. Las hojas de acero aleado ALAS se pueden reafilar hasta cuatro veces.
6. ¿Qué causa que el borde de la hoja se rompa y se rompa?
Sustancias extrañas duras como pernos, clavos, bloques de hierro y piedras mezcladas con materias primas.
El material de la hoja seleccionado no coincide con las condiciones de impacto reales.
El tratamiento térmico no calificado y el tratamiento criogénico reducen la dureza de la hoja.
Ajuste inadecuado de la separación de las cuchillas y sobrealimentación prolongada.
Soluciones: Instale un detector de metales en la entrada de alimentación. Elija hojas ALAS que se adapten a sus condiciones de trabajo y establezca los espacios entre las hojas estrictamente según sea necesario.
7. Ciclo de afilado de cuchillas recomendado
Procesamiento ligero (plásticos/madera): afilar cada 20 a 40 horas de trabajo
Procesamiento de carga media (llantas de desecho/residuos domésticos mezclados): Afilar cada 10 a 20 horas de trabajo
Procesamiento pesado (metal/materiales altamente abrasivos): Afilar cada 5 a 10 horas de trabajo
Se recomienda preparar cuchillas de repuesto para evitar paradas de producción durante el mantenimiento.
8. Espacios de instalación estándar para cuchillas trituradoras de eje simple y doble
Trituradora de eje simple
Plásticos y madera: 0,1-0,3 mm
Neumáticos de desecho y otros materiales elásticos: 0,3-0,5 mm
Trituradora de doble eje
Plásticos generales: 0,2-0,5 mm
Restos de metales mezclados: 0,5-1,0 mm
Consejos: espacios demasiado estrechos provocarán el sobrecalentamiento de la hoja y un desgaste acelerado. Los espacios demasiado amplios debilitarán el rendimiento de corte. Calibre los espacios entre las hojas cada semana. Las hojas ALAS tienen un acabado con una tolerancia de rectificado de ±0,01 mm para garantizar espacios precisos y un rendimiento uniforme.
9. Diferencias estructurales entre palas de un solo eje y de doble eje
Cuchillas de un solo eje: Estructura cuadrada de una sola pieza con cuatro filos de corte utilizables, utilizadas principalmente para trituración fina de materiales ligeros. Tamaños comunes: 35×35×25 mm / 40×40×25 mm / 80×80×30 mm.

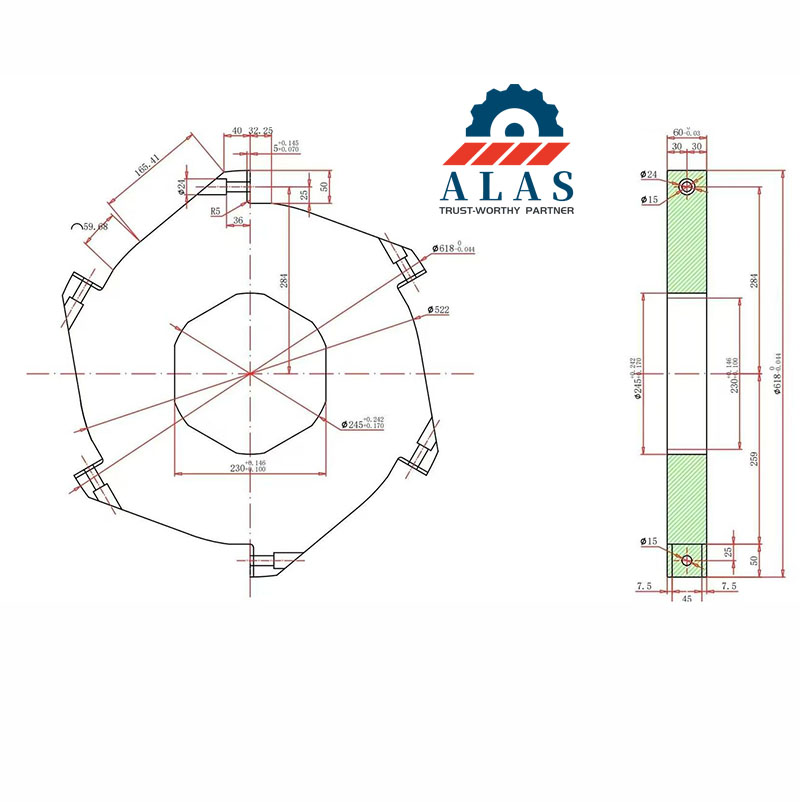

Cuchillas de doble eje: Estructura modular tipo garra con gran capacidad de agarre de material. Cuchillas de 2 y 3 dientes para trituración gruesa; Cuchillas de 6, 8 y 12 dientes para trituración fina. Equipado con módulos de cambio rápido ALAS para reducir el tiempo de mantenimiento en un 60%.
10. ¿Cómo extender la vida útil de las palas ALAS?
Controle el volumen de alimentación y evite la sobrecarga del equipo a largo plazo.
Retire piedras, piezas de metal y otras impurezas duras de las materias primas antes de procesarlas.
Mantenga los espacios entre las hojas dentro del rango estándar y realice una calibración semanal.
Aplique lubricante especial para reducir la fricción durante el corte.
Detenga la máquina para que se enfríe después de largas horas de funcionamiento continuo.
Cubra las cuchillas de repuesto con aceite antioxidante y guárdelas adecuadamente.
Gire las cuchillas cada 40 a 80 horas de trabajo para utilizar todos los bordes cortantes de manera uniforme.
11. ¿ALAS ofrece servicio de palas personalizado?
Ofrecemos personalización completa para hojas no estándar. Los productos se pueden fabricar según dibujos del cliente o muestras originales. Los materiales disponibles incluyen D2, DC53, H13, SKD11, acero con alto contenido de manganeso, acero compuesto bimetálico y carburo de tungsteno YG8. La dureza de la hoja se puede ajustar de HRC54 a HRC64. La cantidad de dientes, el grosor, los orificios de montaje y otros parámetros son personalizables.
Proporcione el modelo de su equipo, los materiales procesados y la producción diaria. Nuestro equipo técnico le enviará la cotización y el dibujo de confirmación 3D dentro de las 24 horas.
12. Solución de problemas de fallas comunes de la trituradora
Atasco de material: corte el suministro eléctrico principal, elimine los materiales bloqueados y retire las sustancias extrañas duras del interior de la máquina.
Ruido de funcionamiento anormal: Apriete los pernos flojos y verifique la lubricación y el estado de desgaste de los cojinetes.
Partículas de salida desiguales: reemplace las hojas desgastadas y reajuste los espacios entre las hojas a los valores estándar.
Sobrecalentamiento del equipo: Reduzca la velocidad de alimentación, rellene el lubricante y revise los espacios de fricción de las cuchillas.
13. Notas de seguridad para el desmontaje y mantenimiento de las cuchillas
Corte y bloquee la alimentación principal antes de cualquier trabajo de desmontaje o mantenimiento.
Utilice equipo de protección completo, incluidos guantes resistentes a cortes, gafas de seguridad y calzado de seguridad.
No permita que la piel entre en contacto directo con bordes cortantes afilados.
Verifique que las hojas de repuesto no tengan grietas ocultas antes de la instalación.
Apriete los pernos con torque estándar para evitar el desplazamiento de la hoja durante la operación.
3. Guía de mantenimiento diario de la hoja paso a paso
Objetivo de mantenimiento: extender la vida útil de la hoja y garantizar el funcionamiento estable del equipo las 24 horas.
Inspección diaria previa al arranque
Revise las hojas y las contracuchillas en busca de grietas y bordes astillados, y retire los residuos enredados. Gire el eje principal manualmente para comprobar si hay ruidos de fricción anormales.
Rotación y reemplazo regulares de la hoja
Gire las hojas de un solo eje cada 40 a 80 horas de trabajo según el desgaste del material. Para trituradoras de doble eje con estructura de cambio rápido, reemplace los módulos dañados directamente. Las hojas DC53 y SKD‑11 pueden utilizar cuatro filos de corte alternativamente.
Calibración periódica de espacios
Utilice una galga de espesores para medir los espacios entre las hojas cada semana. El espacio estándar es de 0,3 a 0,8 mm para trituradoras de un solo eje y de 0,5 a 1,5 mm para trituradoras de doble eje. Las hojas ALAS tienen un acabado con una tolerancia de rectificado de ±0,01 mm para garantizar espacios precisos y un rendimiento uniforme.
Gestión de par de pernos
Apriete los pernos con el par especificado. Para los pernos M20, el par estándar es de 450 a 550 N·m. Vuelva a apretar los pernos dos horas después del arranque de la máquina para evitar que se aflojen debido a la expansión y contracción térmica.
Limpieza y cuidado antioxidante
Limpie los materiales adheridos o enredados en ejes y cuchillas después de cada turno de trabajo. Rocíe aceite antioxidante en H13, DC53 y otras hojas después de procesar materiales húmedos o corrosivos.
4. Estándares y certificaciones de calidad
Todo el proceso de producción de las cuchillas trituradoras ALAS, incluido el forjado, el tratamiento térmico y el rectificado de precisión CNC, sigue estrictamente dos estándares internacionales:
Cada lote de productos se entrega con certificados de materiales, informes de pruebas de dureza Rockwell multipunto y documentos de análisis metalográficos.
5. Preguntas y respuestas sobre la selección de materiales
P: Para el procesamiento de películas plásticas, ¿qué hoja de eje único ALAS es mejor, 35 mm o 40 mm?
R: Elija hojas ALAS‑D2 de 35×35×25 mm para máquinas de baja potencia que requieran un tamaño de salida de 20 a 25 mm. Seleccione hojas ALAS‑DC53 de 40 × 40 × 25 mm para obtener una salida general de 25 a 40 mm y una mayor eficiencia de trabajo. La película plástica es fácil de enredar alrededor del equipo. Las hojas más pequeñas logran un corte más fino. Las hojas DC53 presentan mayor tenacidad y resistencia al desgaste para resistir la fuerza lateral causada por enredos y durar más tiempo.
P: ¿Por qué elegir hojas de doble eje de acero con alto contenido de manganeso ALAS para residuos de construcción en lugar de SKD‑11?
R: Los residuos de la construcción contienen muchas piedras y bloques de hormigón, que provocan fuertes impactos. SKD‑11 no tiene suficiente dureza y es fácil de astillar bajo un impacto fuerte. El acero con alto contenido de manganeso ZGMn13 se endurece rápidamente en la superficie bajo impacto, con una dureza que aumenta de HB200 a más de HRC45, mientras que la parte interior sigue siendo muy resistente. Se vuelve más resistente al desgaste bajo impacto, lo que lo convierte en la opción ideal para tales condiciones de trabajo.
P: ¿Puede el diseño modular de cambio rápido de ALAS realmente ahorrar un 60 % del tiempo de mantenimiento?
R: Esto ha sido verificado mediante pruebas in situ. Reemplazar las palas tradicionales de una sola pieza requiere desmontar todo el rotor, lo que lleva de 4 a 6 horas. Con las hojas modulares ALAS, solo necesita aflojar los pernos de sujeción y reemplazar los segmentos de hoja dañados. El trabajo se puede finalizar en 1,5 horas y no es necesario recalibrar los espacios.
7. Guía de personalización y compras
7.1 ¿Cómo obtener una cotización de palas personalizadas?
Proporcione la siguiente información y nuestros técnicos elaborarán soluciones y cotizaciones dentro de las 24 horas:
Modelo del equipo o dibujos del eje principal y dimensiones de montaje.
2 a 3 fotografías claras de palas y rotores existentes
Tipo de material procesado, requisitos de producción y capacidad de procesamiento diaria.
7.2 Tabla de selección rápida
| Tipo de material | Recomendación de hoja ALAS (prioridad) |
| Neumáticos de alambre de acero / Metal mixto | H13 > DC53 > SKD‑11; Insertos de carburo de tungsteno YG8 para proyectos de alto presupuesto |
| Plásticos duros / Madera | DC53/D2; Se prefiere DC53 para palas de eje único de gran tamaño |
| Caucho / Papel usado / Materiales de fibra | 9CrSi para control de costes; DC53 para una vida útil más larga |
| Residuos domésticos / Residuos de construcción | ZGMn13 Acero de alto manganeso / H13 |
| Residuos electrónicos (placas de circuitos, etc.) | SKD11/DC53 doble eje cuchillas finas de 12 dientes |
7.3 Soluciones para diferentes presupuestos
Solución de alta gama: hojas con inserto de carburo de tungsteno ALAS‑YG8. Vida útil extralarga para una producción continua de alta resistencia las 24 horas del día, los 7 días de la semana.
Solución rentable: palas ALAS‑6CrW2Si. Adecuado para la trituración convencional de metales y neumáticos con menores costos operativos generales.
8. Resumen
Las cuchillas de las trituradoras industriales de ALAS y las herramientas de corte personalizadas son piezas fundamentales para mantener las líneas de reciclaje de residuos estables, eficientes y rentables. Nuestra gama completa de productos cubre todo tipo de aplicaciones de procesamiento de residuos industriales, incluidas cuchillas generales de eje simple D2/DC53 de 40 × 40 mm, cuchillas de doble eje de acero con alto contenido de manganeso y H13 de alta resistencia para trabajos de alto impacto, y cuchillas con inserto de carburo de tungsteno YG8 ultrarresistentes al desgaste.
No dude en contactar a ALAS con los parámetros de su equipo e información del material. Personalizaremos soluciones de cuchillas exclusivas y proporcionaremos dibujos de confirmación en 3D. También se encuentran disponibles servicio de prueba de palas y orientación técnica in situ.
