Matriz en V para Prensa Plegadora: Máxima Resistencia al Desgaste
En la fabricación de chapa metálica, la precisión del plegado depende directamente de la calidad de sus herramientas inferiores. Nuestras matrices en V de alto rendimiento garantizan dobleces exactos y reducen significativamente las marcas estéticas en el material. Seleccionar la matriz adecuada (simple, doble o múltiple) es el factor clave para una producción constante y rentable.
Por qué las matrices en V de ALAS mejoran la precisión del plegado
Material de Ingeniería: Acero 42CrMo (AISI 4140)
Calidad Superior: Fabricadas íntegramente en acero aleado 42CrMo de alta gama.
Tratamiento Térmico: Sometidas a templado integral y rectificado de precisión para una resistencia máxima.
Dureza Certificada: Rango de HRC 45–50, lo que previene fracturas, deformaciones o el hundimiento de la "V" bajo altas presiones.
Estabilidad Dimensional: Conservan la geometría exacta de la ranura incluso tras un uso industrial prolongado.
Versatilidad para Proyectos Complejos
Personalización a Medida: Adaptamos las matrices a diferentes espesores de material y especificaciones de máquina.
Precisión CNC: Rectificadas con tolerancias extremadamente ajustadas para un paralelismo perfecto.
Compatibilidad Global: Disponibles para sistemas de amarre Europeo (Promecam), Americano y Nuevo Estándar.

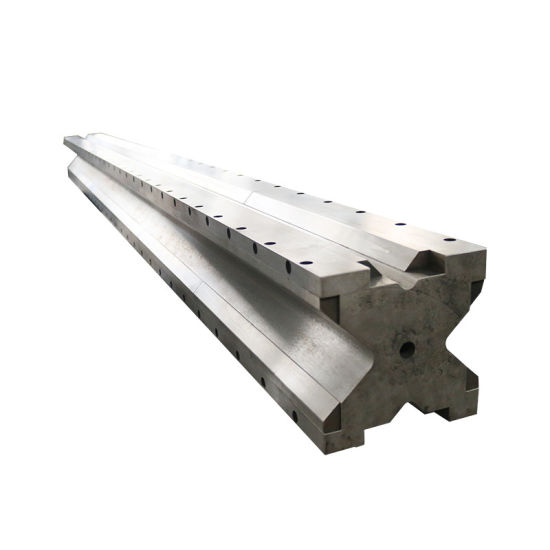

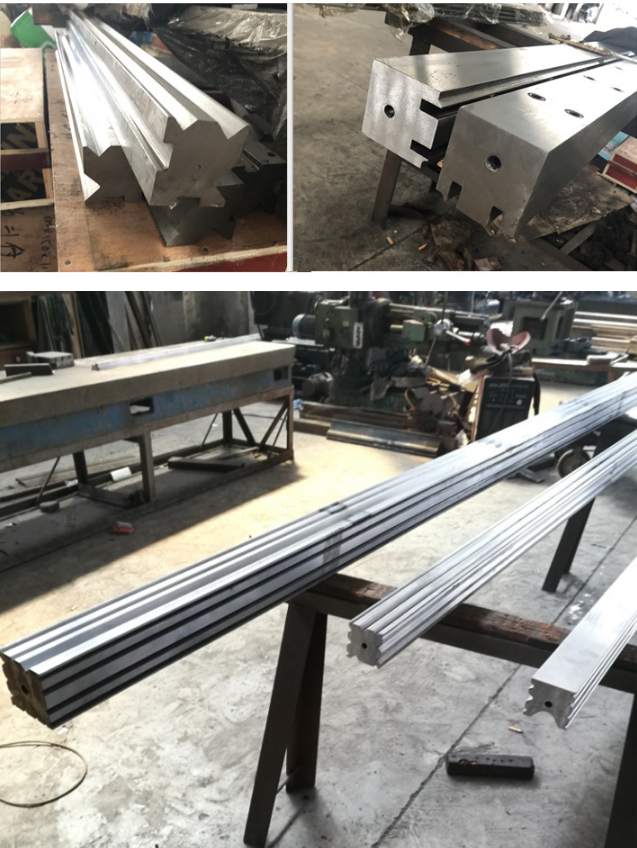

Configuraciones: Disponibles en versiones de V única (Single V), V doble y Multi-V, ideales desde lámina delgada hasta placa pesada.
Acabado Impecable: Optimizadas para reducir el agrietamiento del material y suavizar el proceso de doblado.
Funcionamiento del Sistema de Plegado
Punzón (Herramental Superior): Montado en el ariete móvil, aplica la presión descendente. Su geometría define el radio interno de la pieza.
Matriz en V (Herramental Inferior): Fijada en la mesa de la máquina. El ancho de su abertura (V) determina la fuerza necesaria, el radio exterior y el acabado del doblez.
Ciclo de Trabajo
Posicionamiento de la chapa sobre la matriz inferior.
Descenso del punzón para presionar la chapa dentro de la "V".
Deformación permanente del metal según los ángulos del herramental.
Retorno del punzón y extracción de la pieza terminada.

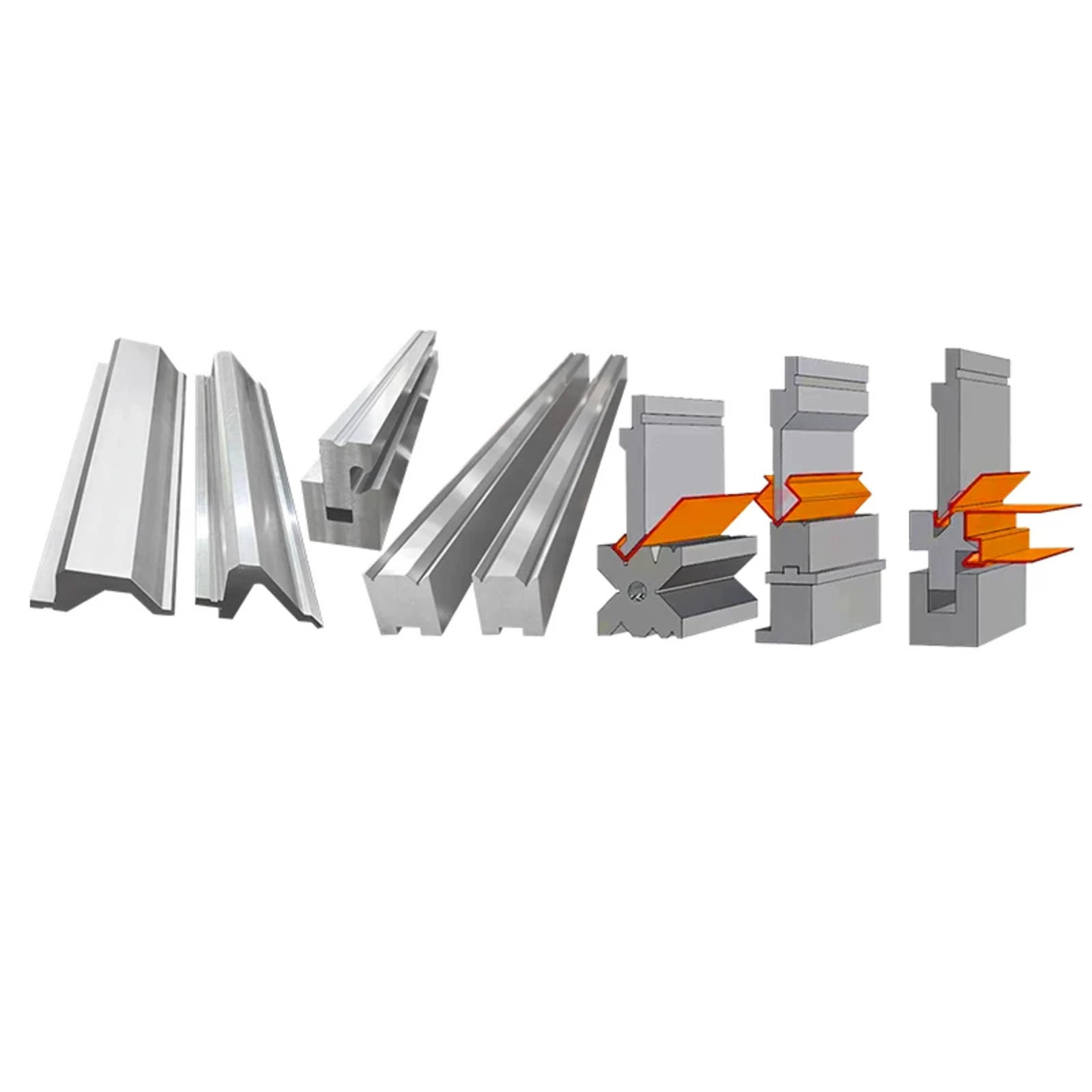

Clasificación de Matrices y Punzones
Según su Geometría
Estándar de Borde Recto: Para plegado convencional de 90°.
Ángulo Agudo: Para ángulos cerrados y compensación del retorno elástico (springback).
Cuello de Cisne (Gooseneck): Esencial para piezas en "U" profundas, evitando colisiones con los bordes ya doblados.
De Radio (Arco): Para plegados con acabados redondeados.
Especiales (Irregulares): Fabricadas según planos CAD para geometrías complejas.
Según su Aplicación
Matrices Estándar: Ideales para acero al carbono y galvanizado (costo-eficientes).
Alta Resistencia: Diseño reforzado para acero inoxidable y materiales de alto límite elástico.
Para Material Delgado: Mecanizado especial para evitar marcas y deformaciones en chapas finas.
Cómo elegir la matriz en V adecuada: Guía de Selección
Adaptación a las Propiedades del Material
Cada metal tiene un retorno elástico distinto. Mientras que el acero dulce es más predecible, el acero inoxidable requiere una mayor compensación en el ángulo de la matriz y el punzón.
La Regla del 8x (Criterio Técnico)
Seleccionar el ancho de la "V" es fundamental:
Fórmula: Ancho de la V = 8 × espesor del material (T).
Chapa fina (T < 3mm): Se recomienda usar V = 6T.
Placa gruesa (T > 8mm): Usar V = 10T a 12T para evitar fracturas en la matriz y reducir el estrés de la máquina.
Gestión del Tonelaje
Calcule la fuerza de plegado requerida según el material.
Manténgase siempre por debajo de la capacidad de carga nominal del herramental.
Conserve un margen de seguridad del 10–15% para prolongar la vida útil de la matriz.
Compatibilidad con la Prensa Plegadora
Asegúrese de que la base de la matriz coincida con su sistema de sujeción (porta-matriz). La altura total debe ser compatible con la carrera y la apertura de su plegadora para facilitar la instalación y el centrado preciso.
Consejos Finales para el Usuario
Considere siempre el radio interno deseado al elegir el punzón.
No fuerce materiales de alta dureza en aberturas en V demasiado estrechas.
Mantenga las ranuras en V limpias de cascarilla para evitar marcas en las piezas.

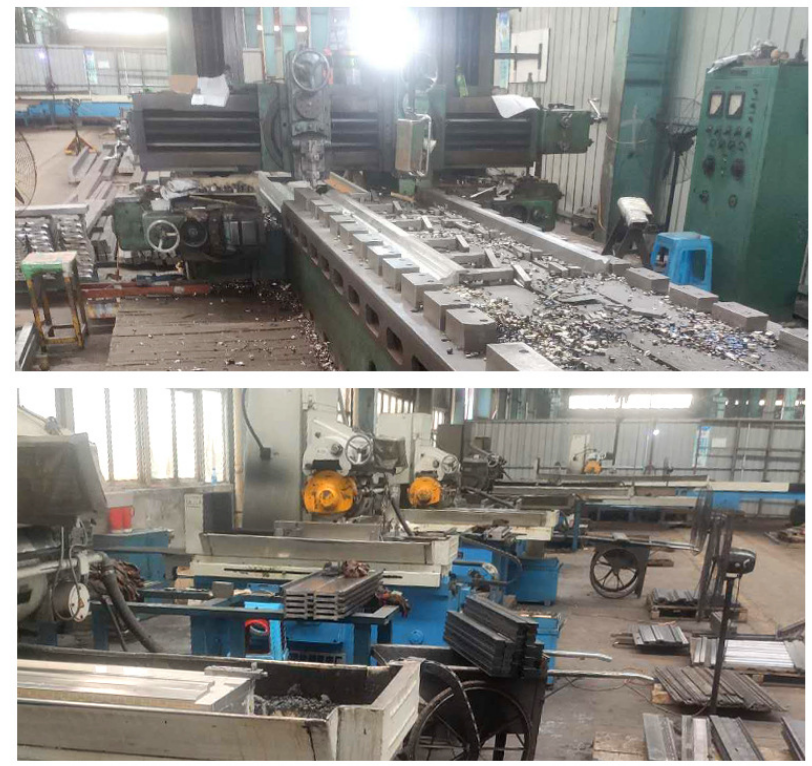

ALAS es su socio de confianza para el suministro de herramental de alto rendimiento. Mejore su productividad con nuestras soluciones estándar y personalizadas.
Tabla comparativa de estándares internacionales 42CrMo (esencial para la selección)
País/Organización estándar | Código estándar | Grado correspondiente |
China (GB) | GB/T 3077 | 42CrMo o 42CrMo4 |
Estados Unidos (AISI/ASTM) | ASTM A29 | 4140 |
Organización Internacional de Normalización (ISO) | ISO 683-1 | 42CrMo4 |
Alemania (DIN) | EN 10083 | 1,7225 (o 42CrMo4) |
Japón (JIS) | JIS G4105 | SCM440 |
Reino Unido (BS) | BS 970 | 708M40 (EN19) |

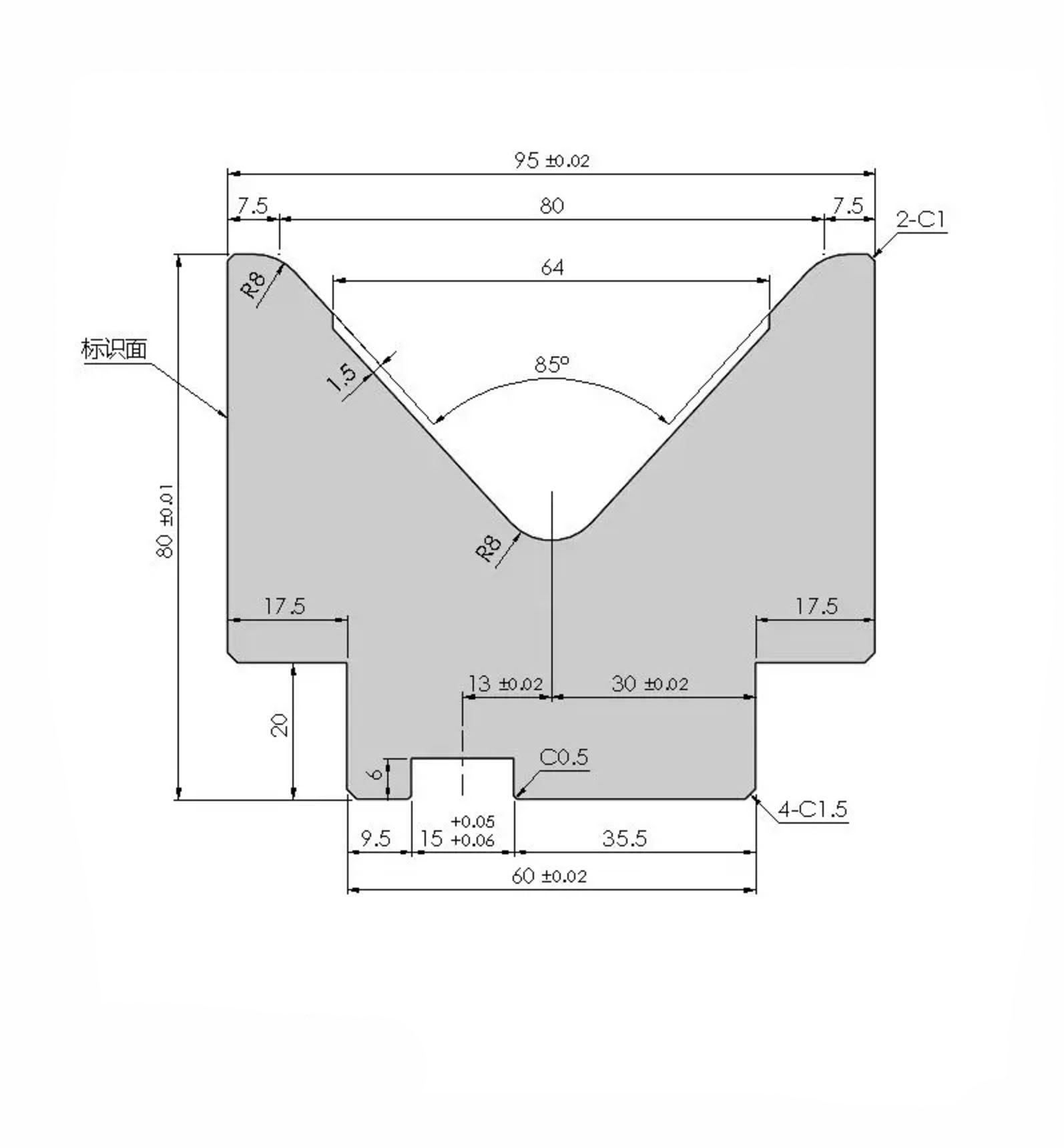

Prensa freno v morir dibujo
