Troquel de 4 vías y troquel Multi-V ALAS: guía completa y preguntas frecuentes
¿Cuál es la función de un troquel inferior de flexión de 4 vías?

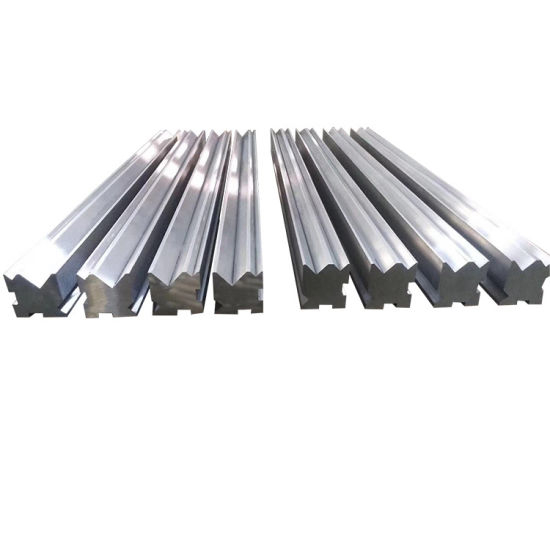

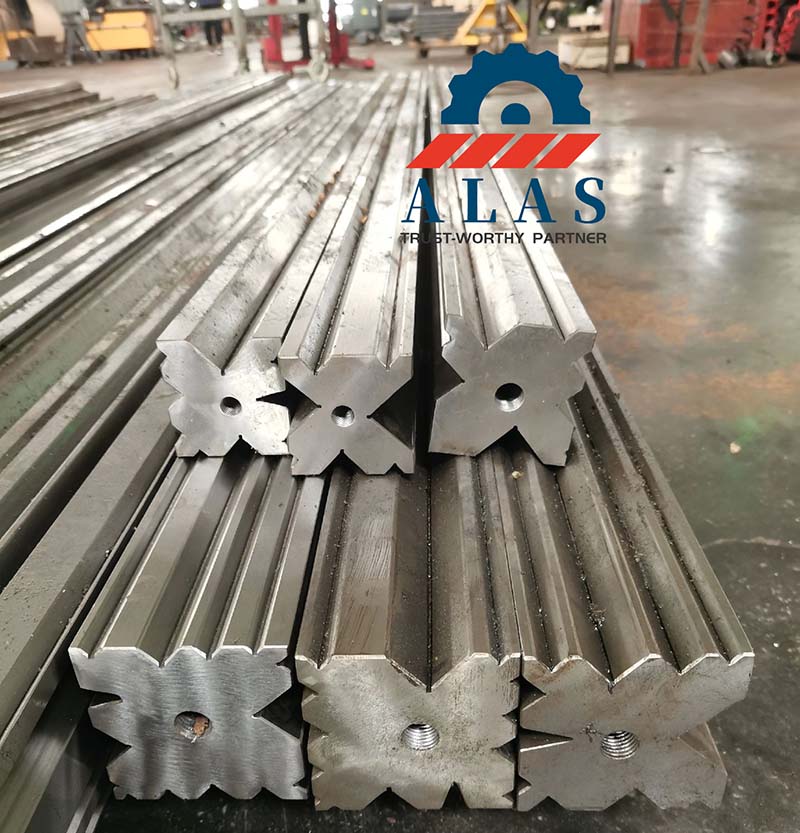

El troquel inferior de doblado de 4 vías ALAS, también llamado troquel Multi-V, es un conjunto de troquel inferior giratorio equipado con cuatro ranuras en V diferentes. Los operadores solo necesitan girar el bloque de matriz para cambiar los tamaños de apertura en V sin reemplazar la matriz completa. Reduce el tiempo de cambio de matriz en más del 50%. Adecuado para láminas de metal de 1 mm a 10 mm o más, compatible con las principales prensas plegadoras hidráulicas, incluidas Amada, Trumpf, Wille y más marcas.
¿De qué material están hechos sus troqueles de 4 vías?
Todos los troqueles industriales de 4 vías ALAS adoptan acero de aleación premium 42CrMo (equivalente a AISI 4140). Los modelos de servicio pesado adoptan un tratamiento general de enfriamiento y revenido, además de endurecimiento por inducción en la superficie de ranura en V, alcanzando una dureza estable en HRC 47±3, con una fuerte resistencia a la deformación y resistencia al desgaste a largo plazo.
Cuadro comparativo de materiales
| Actuación | 42CrMo (troquel original ALAS) | T10 / T10A (Doblado ocasional de láminas delgadas y de bajo costo) |
| Dureza (HRC) | 47–52 (área de ranura en V: 47±3) | 56–60 (alta dureza pero extremadamente frágil) |
| Resistencia a la tracción (MPa) | 1100+ (alta resistencia, apenas fracturado) | 1300+ (alta resistencia a la tracción pero bajo alargamiento, propenso a fracturas frágiles) |
| Proceso de tratamiento térmico | Templado y revenido general + endurecimiento de superficie por inducción/láser con ranura en V | Enfriamiento general convencional + revenido a baja temperatura (proceso simple y bajo costo) |
| Resistencia al desgaste | Excelente (respaldado por aleación de cromo-molibdeno y refuerzo de superficie) | Promedio (solo resistente al desgaste para láminas blandas, fácil adhesión y rayado en acero inoxidable) |
| Dureza (resistencia al agrietamiento) | Excelente (Apenas roto transversalmente como base del troquel inferior) | Deficiente (defecto crítico: fácil agrietamiento bajo impacto o carga excéntrica) |
| Vida útil | 8 a 10 años (matriz CNC estándar de servicio prolongado, rectificado regular disponible) | Vida útil impredecible (utilizable durante 1 a 2 años aproximadamente, es probable que falle repentinamente) |
Sugerencia de compra : seleccione matrices endurecidas ALAS 42CrMo para producción en masa, doblado de acero inoxidable, procesamiento de placas gruesas y uso en talleres de alta frecuencia, que presentan excelente tenacidad y rendimiento antifisuras para materiales en láminas de tipo completo. El material T10/T10A solo es aplicable para proyectos de bajo presupuesto y doblado ocasional de láminas de hierro delgadas ordinarias sin producción en masa. Este material presenta una alta fragilidad y poca resistencia a la presión, lo que está prohibido para el acero inoxidable y la flexión de placas gruesas, que pueden agrietarse bajo carga excéntrica o fuerza de impacto.
¿Cómo seleccionar el tamaño de apertura en V adecuado para troqueles de 4 vías?
Regla fija de coincidencia de doblado con aire: Ancho de apertura en V = Espesor de la hoja (T) × 6～8. La apertura en V estrecha se adapta a láminas delgadas para una alta precisión de doblado; La amplia abertura en V reduce la presión de flexión y protege los cuerpos de los troqueles para el procesamiento de placas gruesas. Se encuentran disponibles combinaciones personalizadas de apertura en V de 4 especificaciones según las demandas de producción en el sitio (tamaño común: 16, 22, 35, 50 mm).
Apertura en V recomendada frente al espesor de la lámina (acero dulce)
| Espesor de la hoja (mm) | Apertura en V recomendada (mm) | Regla de selección | Aplicación típica |
| 0,8 – 1,5 | 8 – 12 | 6–8 × Grosor de la hoja | Piezas de chapa fina, armarios eléctricos. |
| 1,5 – 2,5 | 12 – 16 | 8 × Grosor de la hoja | Gabinete, soportes metálicos |
| 2,5 – 4,0 | 20 – 24 | 8 × Grosor de la hoja | Procesamiento general de chapa |
| 4,0 – 6,0 | 32 – 40 | 8 × Grosor de la hoja | Partes estructurales |
| 6,0 – 10,0 | 50 – 80 | 10 × Grosor de la hoja | Doblado de placas gruesas |
Referencia de combinación de apertura en V personalizada
Hoja fina de precisión: 6, 10, 14, 20 mm
Producción general en taller: 16, 24, 35, 50 mm.
Placa gruesa dedicada: 40, 60, 80, 100 mm
Recordatorio de operación : Una apertura en V de tamaño insuficiente provocará grietas en la pieza de trabajo y daños en los bordes del troquel. Mantenga el ancho de la abertura en V dentro del rango de espesor de la hoja de 6×～12× para un doblado seguro.
¿Son estos troqueles compatibles con mi plegadora?

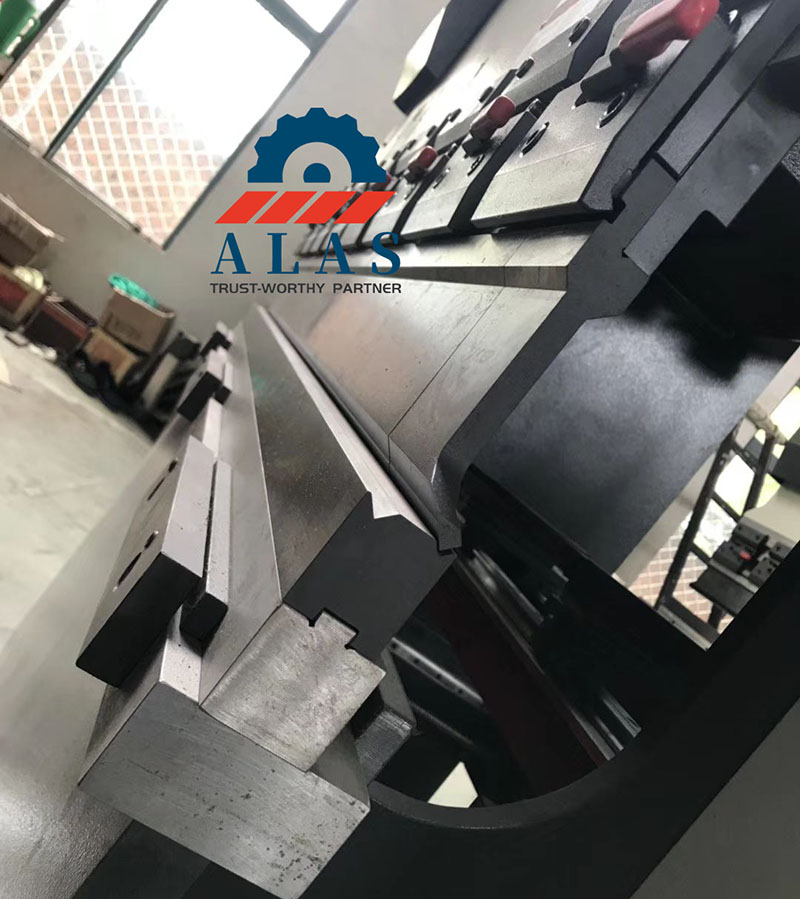

Los troqueles de 4 vías ALAS adoptan una base cuadrada universal para instalación directa en la mayoría de los portatroqueles de plegadoras hidráulicas estándar. El tamaño de base, el vástago y la estructura personalizados están disponibles para modelos especiales: Amada, LVD, Durma, Trumpf, Wille.
Lista de verificación de compatibilidad
Base/mesa de trabajo cuadrada estándar: Instalación directa para máquinas universales
Amada / Promecam: mango personalizado disponible (tenga en cuenta el modelo de la máquina al realizar el pedido)
Trumpf / Wila: Compatible con sistema de sujeción estándar original
LVD / Durma: Ancho de base personalizable
Máquinas antiguas o no estándar: altura del troquel y dimensión de la base personalizables
Parámetros para confirmar antes de realizar el pedido
¿Cuál es el tonelaje máximo que pueden soportar estos troqueles?
El tonelaje del rodamiento depende de la dimensión de la apertura en V y de la materia prima. Los troqueles endurecidos ALAS 42CrMo se fabrican para doblado industrial de alta resistencia. La siguiente tabla muestra datos de tonelaje seguro por 1000 mm de longitud de matriz para acero dulce. Reserve un margen de carga de seguridad del 10% al 15% para la operación diaria en el sitio.
Referencia de tonelaje (longitud de matriz de 1000 mm, acero dulce)
| Apertura en V (mm) | Tonelaje máximo recomendado (toneladas) | Rango de espesor de hoja aplicable |
| 16 | 25 | 1,5 – 2,5 milímetros |
| 24 | 40 | 2,5 – 4,0 milímetros |
| 35 | 65 | 4,0 – 6,0 mm |
| 50 | 120 | 6,0 – 10,0 milímetros |
Se entrega un informe completo de tonelaje nominal con cada juego de troqueles ALAS. La operación con sobrecarga está estrictamente prohibida, lo que provocará una deformación permanente de la ranura en V y agrietamiento del troquel.
¿Suministran matrices de 4 vías segmentadas o de longitud completa?
ALAS ofrece matrices de 4 vías tanto de longitud completa como segmentadas. Tamaños estándar de longitud completa: 835 mm, 1000 mm, 2000 mm, longitud integral personalizada máxima de hasta 6000 mm. Los kits de troqueles segmentados se ensamblan mediante bloques rectificados de precisión, especialmente diseñados para doblar piezas de trabajo en caja cerrada.
Comparación de kit de troquel de longitud completa versus kit de troquel segmentado
| Característica | Troquel de longitud completa | Kit de troquel segmentado |
| Longitud única estándar | 835, 1000, 2000 milímetros | Bloques de 10, 15, 20, 40, 50, 100, 200, 300 mm |
| Longitud total máxima | Longitud integral máxima de 6000 mm | Longitud combinada ilimitada |
| Mejor aplicación | Doblado de láminas largas y rectas | Doblado de cajas, doblado parcial, doblado de contorno cerrado |
| Método de cambio de troquel | Girar todo el bloque del troquel. | Volver a montar bloques segmentados |
| Requisito de almacenamiento | Pieza única, ocupación de espacio reducido. | Múltiples bloques pequeños, se necesita almacenamiento clasificado |
Ejemplo de combinación de segmentos
Combinación: 10+15+20+40+50+100+200+300 mm, ensamblado para longitudes de doblado arbitrarias de hasta 735 mm.
Consejo para doblar cajas : haga coincidir el troquel inferior segmentado con el troquel superior de cuello de cisne para evitar colisiones al doblar las bridas laterales altas.
Guía paso a paso: Gire y utilice matrices de 4 direcciones de forma segura
Pasos de operación estándar en el sitio: Liberar la presión residual hidráulica → Limpiar la ranura del troquel → Girar hasta la apertura en V objetivo → Sujetar y centrar alinear → Probar la curvatura con material de desecho → Producción por lotes
Preparación de la máquina: Baje la corredera, apague la energía hidráulica, libere la presión residual de la tubería.
Limpieza de troqueles: elimine virutas de metal, polvo y lubricante residual.
Rotación del troquel: Sostenga y gire el bloque del troquel 90°/180°/270° para establecer la apertura en V objetivo hacia arriba.
Bloqueo y alineación: Apriete los pernos o el mecanismo de sujeción, asegúrese de que la apertura en V esté alineada con el centro del troquel superior.
Prueba de doblado: Doble chatarra con material y espesor idénticos, verifique el ángulo de doblado y la calidad de la superficie.
Producción formal: lubrique el troquel después del trabajo para protegerlo contra la oxidación.
Principales tipos y aplicaciones de matrices plegadoras
| Tipo de matriz | Propósito principal | Caso de aplicación |
| Troquel V estándar | Doblado convencional en ángulo recto y en forma de V | Piezas generales de chapa |
| Troquel Multi-V (troquel de 4 vías) | Producción de láminas de espesor múltiple, lotes pequeños y de múltiples especificaciones | Reduzca considerablemente la frecuencia de cambio de matriz (matriz de 4 vías original ALAS) |
| Troquel de radio | Doblado en arco y filete | Herrajes decorativos, paneles de fachada de edificios. |
| Troquel de cuello de cisne | Doblado compensado y doblado de caja profunda | Evite colisiones con bridas laterales altas |
| Troquel aplanador | Plegado y prensado de bordes de hojas | Gabinete y gabinete eléctrico, elimine las rebabas afiladas |
| Troquel de ángulo agudo | Ángulo de flexión inferior a 90° | Piezas estructurales de ángulos agudos |
| Troquel en forma de U | Conformación en forma de U en un solo paso | Soportes para equipos, canales de acero, vigas de soporte. |
| Troquel de formación personalizado | Conformación de curvas y perfiles no estándar | Piezas personalizadas, producción de prototipos. |
Solución de combinación in situ : un juego de troqueles multi-V de 4 vías estándar ALAS de 16/24/35/50 mm más un troquel superior de cuello de cisne cubre el 80 % de los procesos de doblado de chapa metálica convencionales.
Estudio de caso: Cómo una fábrica tailandesa redujo el tiempo de cambio de troquel en un 60 % con troqueles de 4 vías
Antecedentes : Una fábrica de procesamiento de chapa de tamaño mediano en Tailandia produce más de 200 tipos de piezas dobladas semanalmente, con espesores de chapa que oscilan entre 1,2 mm y 5 mm. La fábrica utilizaba originalmente 4 juegos de matrices de una sola V, lo que requería entre 8 y 10 cambios de matriz por día, lo que costaba 2 horas de tiempo total diario de cambio de matriz.
Solución : Reemplace todos los troqueles en V simple con un juego de troqueles en V múltiples de 4 vías ALAS 42CrMo (apertura en V: 16, 24, 35, 50 mm).
Resultado de la operación de 3 meses
Tiempo de cambio de troquel único: 15 minutos → 20 segundos (solo se necesita rotación del troquel)
Tiempo total diario de cambio de troquel: 120 min → 15 min
Costo de adquisición de matrices: una matriz de 4 vías cuesta solo el 60 % de cuatro matrices de una sola V
Espacio de almacenamiento: espacio ahorrado en los estantes de 1,2 metros
Desgaste de la matriz: No hay deformaciones obvias en las ranuras en V después de 50.000 ciclos de doblado
Guía de mantenimiento de troqueles de 4 vías ALAS para una vida útil prolongada
Reglas básicas de mantenimiento: limpieza por turno, lubricación regular, inspección periódica de dimensiones, operación sin sobrecarga.
Lista de verificación de mantenimiento diario
Diariamente: elimine el polvo metálico y limpie las ranuras en V después de cada turno.
Semanalmente: aplique aceite ligero para máquinas en la superficie giratoria y el mecanismo de bloqueo.
Mensualmente: Inspeccione las cuatro ranuras en V para detectar astillas, rebabas o bordes redondeados; Mida el tamaño de la abertura en V con un calibrador.
Trimestralmente: Limpiar profundamente y volver a lubricar el troquel; Pruebe la dureza del troquel si está disponible.
Anualmente: realice una inspección profesional si los ciclos de flexión superan los 200 000.
Estándar de reemplazo de matrices : Reemplace las matrices una vez que el cuerpo de la matriz se agriete, el error en el tamaño de la abertura en V exceda los 0,2 mm o los rayones en las ranuras causen daños continuos en la superficie de la pieza de trabajo.
Preguntas frecuentes (FAQ)
P1: ¿Puede un dado superior coincidir con las cuatro aberturas en V?
R: Sí. Es universalmente compatible. Para doblar en ángulo agudo o doblar en cuello de cisne, haga coincidir el radio de la esquina superior del troquel con el tamaño de apertura en V para obtener un mejor efecto.

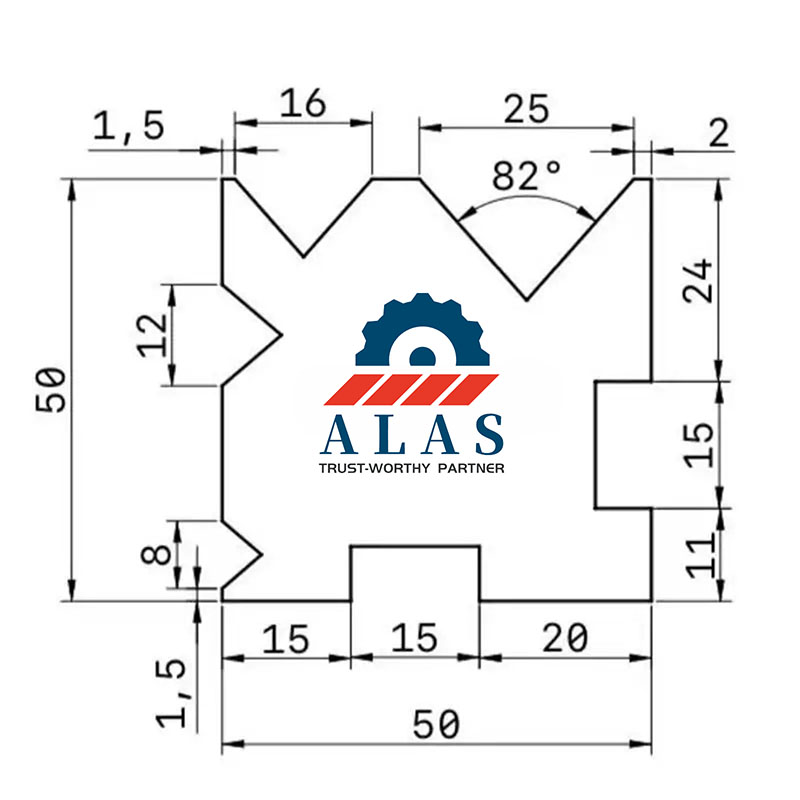

P2: ¿Cuántas ranuras en V hay en un bloque de troquel de 4 vías?
R: Cuatro aberturas en V diferentes por bloque. Combinaciones estándar: 16/24/35/50 mm, 12/20/30/45 mm, totalmente personalizables.
P3: ¿Diferencia entre el doblado por aire y el doblado inferior para troqueles de 4 vías?
R: El doblado con aire solo hace contacto con la pieza de trabajo en 3 puntos, la aplicación principal para las matrices de 4 vías ALAS. El doblado inferior presiona las hojas completamente en las ranuras en V. Los troqueles de 4 vías ALAS están optimizados profesionalmente para las condiciones de trabajo de doblado con aire.
P4: ¿Se puede personalizar la base para las plegadoras Amada / LVD?
R: Sí. Personalizamos el ancho de la base, la altura del troquel y el tipo de vástago para que se ajusten a los portatroqueles originales, solo proporcione el modelo de su máquina.
P5: ¿Puedo personalizar cuatro tamaños exclusivos de apertura en V en un bloque de matriz?
R: Totalmente personalizable. Especifique cuatro tamaños de apertura en V, procesamos mediante rectificado de precisión CNC.
¿Por qué elegir matrices dobladoras de 4 vías marca ALAS?
Material: Auténtico acero de aleación ALAS personalizado 42CrMo, templado y revenido general + endurecimiento por inducción con ranura en V, dureza HRC 47±3

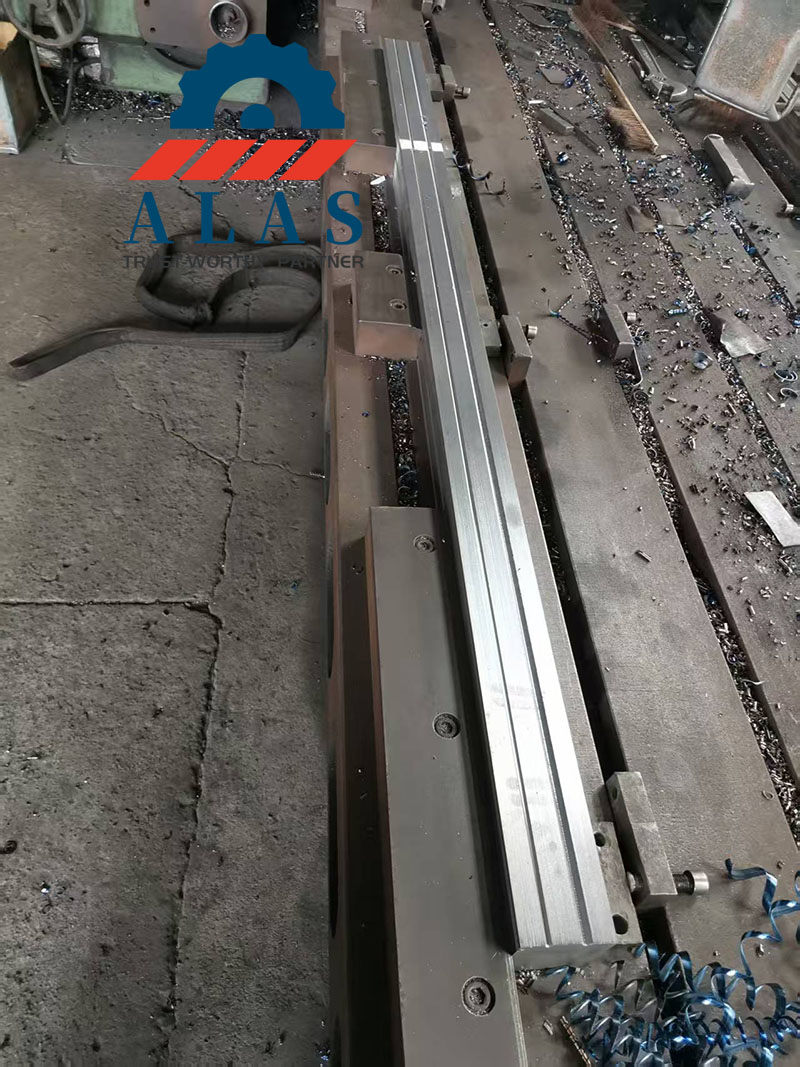

Precisión: rectificado de precisión CNC, tolerancia de alineación central dentro de 0,02 mm
Compatibilidad: Compatible con Amada, Trumpf, Wille, LVD, Durma y la mayoría de las plegadoras hidráulicas universales
Especificación: Longitud estándar 835/1000/2000 mm, longitud integral máxima 6000 mm; troqueles segmentados en stock
Personalización: Abertura en V personalizada, altura de matriz, tamaño de base y tipo de vástago disponibles
Trazabilidad de la calidad: Certificado completo del material (composición química + informe de propiedades mecánicas) proporcionado para cada troquel ALAS
Hoja de especificaciones rápidas
| Parámetro | Índice técnico |
| Material | 42CrMo (AISI 4140) |
| Dureza | HRC 47±3 (ranura en V endurecida por inducción) |
| Combinación de apertura en V estándar | 16, 24, 35, 50 mm (Personalizable) |
| Longitud estándar | 835 milímetros, 1000 milímetros, 2000 milímetros |
| Longitud máxima integral del troquel | 6000 milímetros |
| Rugosidad de la superficie | Tierra CNC ≤ Ra 0,8 µm |
| Estándar de operación de seguridad | Deducción del 15% del tonelaje de la carga nominal como carga de seguridad |
¿Quiere mejorar la eficiencia del doblado en el taller? Contáctenos para matrices de doblado de 4 vías ALAS personalizadas. Suministramos troqueles integrales estándar, kits de troqueles segmentados, troqueles con apertura en V personalizados y troqueles de base exclusivos para plegadoras Amada, LVD y Durma con calidad industrial estable.
