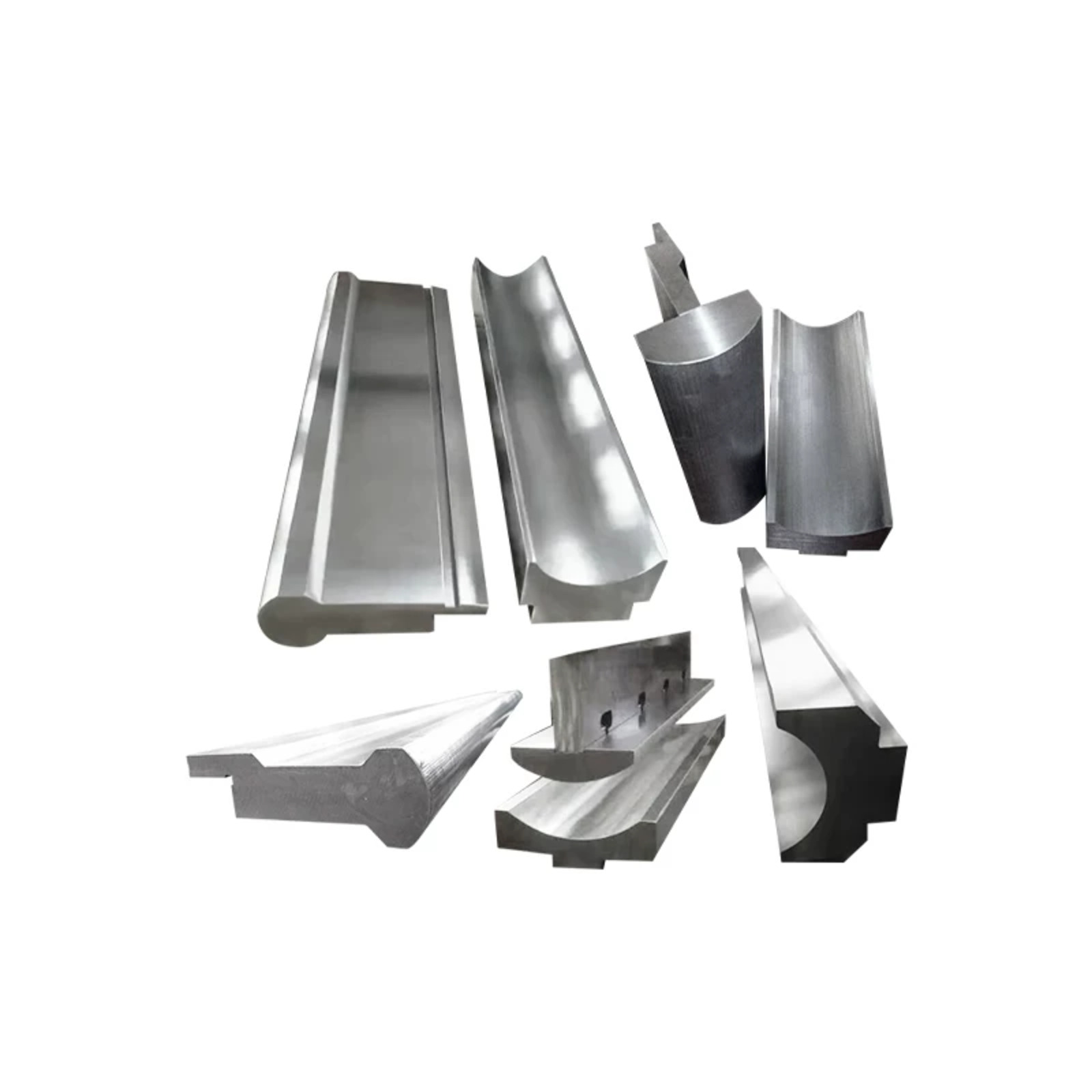

Herramental de Radio para Plegadora de Chapa
Conjunto de utillaje robusto para plegadoras con insertos de radio intercambiables para el conformado circular de metales.
¿Qué es el herramental de radio para plegadora?
Son herramientas especiales diseñadas para su uso en plegadoras, destinadas principalmente a conformar láminas de metal en formas curvas o redondeadas.
Componentes principales: Punzón de radio (herramental superior) y matriz de radio (herramental inferior).
Funcionamiento: El ariete de la máquina impulsa el punzón hacia abajo, prensando la lámina contra la matriz para formar el arco deseado.
Tecnología clave: Rectificado CNC (garantiza una alta precisión y una superficie de contacto lisa).
Aplicaciones comunes: Fabricación mecánica, procesamiento de chapa industrial, producción de herrajes y gabinetes metálicos.
Componentes Principales y Principio de Funcionamiento
Punzón de Radio (Herramental Superior)
Se instala en el ariete móvil de la máquina y aplica la presión sobre la lámina. Fabricado mediante rectificado CNC para asegurar la geometría exacta del arco, lo cual define la redondez y el acabado final de la pieza.
Matriz de Radio (Herramental Inferior)
Fijada en la mesa de trabajo, actúa como soporte de la lámina. Presenta una ranura en V cuyo ancho influye en la fuerza de plegado y en el efecto de conformado. También se fabrica con rectificado CNC para un acoplamiento perfecto con el punzón.
Proceso Operativo
Posicionamiento de la lámina sobre la matriz de radio.
El ariete impulsa el punzón de radio verticalmente hacia abajo.
La lámina se deforma plásticamente hasta alcanzar el arco deseado bajo presión.
El punzón regresa a su posición inicial y se extrae la pieza conformada.
Características Clave del Herramental de Radio
Alta Durabilidad: Fabricado en acero aleado 42CrMo, sometido a procesos de templado y revenido. Dureza: HRC 45–50, con gran resistencia al desgaste y robustez estructural.
Personalización Total: Ajuste de dureza HRC, rango de radio (mm), espesor máximo del material y longitud (835 mm / 415 mm) según requerimientos. Rectificado CNC disponible para arcos de geometría no estándar.
Compatibilidad de Sistema: Diseñado para adaptarse al sistema de sujeción (amarre), carrera y tonelaje de la plegadora.
Estándares Disponibles: Especificaciones estándar (radio 1–20 mm, espesor de chapa 1–12 mm, longitud 835 mm / 415 mm) compatibles con la mayoría de las máquinas del mercado.

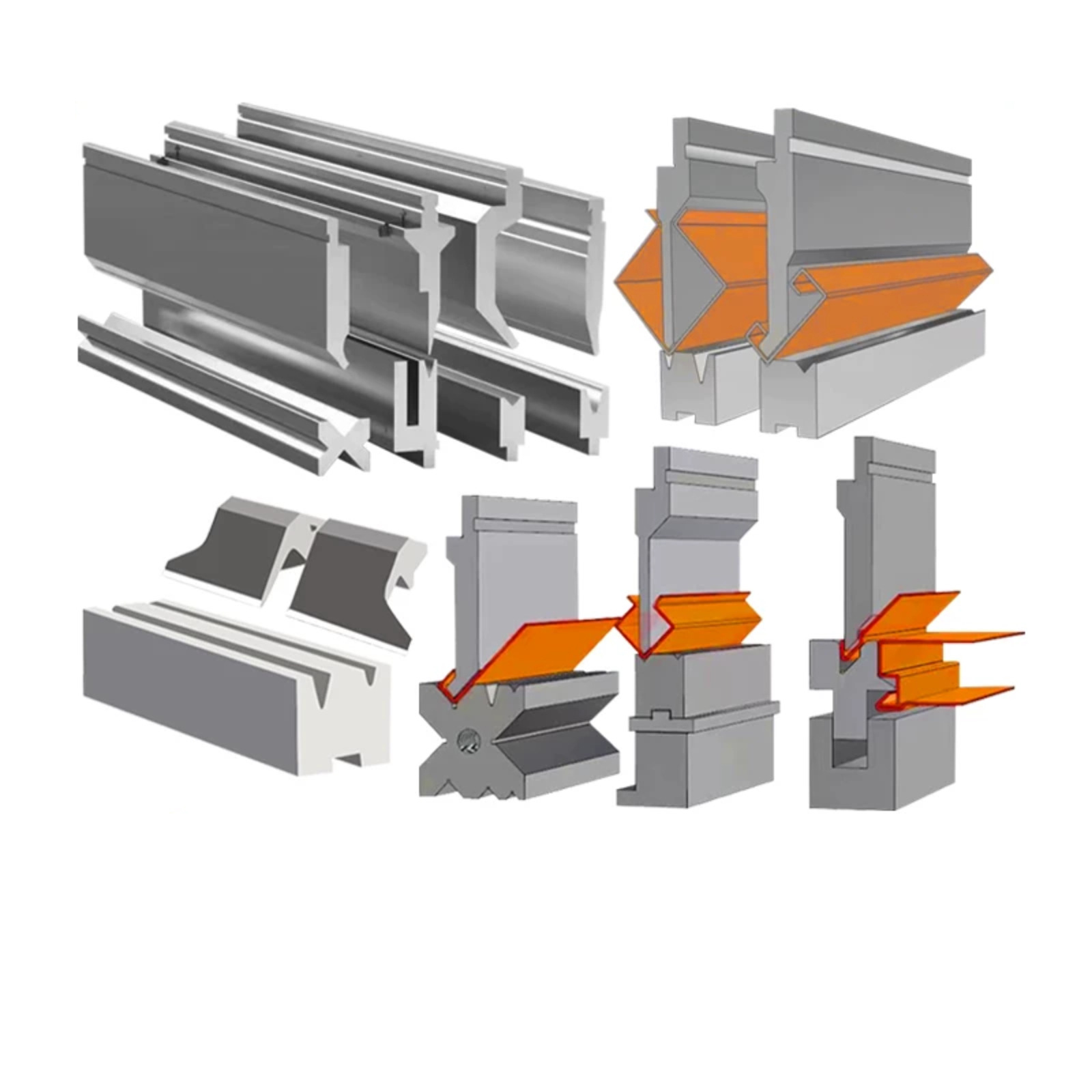

Clasificaciones Comunes
Por Forma de Conformado
Estándar de borde recto: Para plegado convencional a 90°.
De ángulo agudo (Cuchilla): Para ángulos cerrados o compensación del retorno elástico (springback).
De cuello de cisne (Gooseneck): Para perfiles en U y canales profundos (evita colisiones).
Herramental de Radio: Producto principal para el plegado de arcos y redondeos, compuesto por punzón y matriz estandarizados.
Formas irregulares: Herramental a medida según planos para piezas especiales.
Por Escenario de Aplicación
Para chapa estándar: Ideal para acero dulce y galvanizado (opción costo-eficiente).
Para acero de alta resistencia: Diseñado para acero inoxidable y chapas gruesas. Mayor dureza (HRC 48–50).
Para material fino: Elaborado con precisión extrema para evitar marcas o daños en superficies delicadas.
Por Interfaz de Instalación (Amarre)
Tipo Amada/Promecam: El sistema estándar más extendido.
Tipo Trumpf/Wila: Sistema de amarre rápido de alta gama.
Nuevo Estándar: Interfaz universal compatible con la mayoría de las máquinas modernas.
Cómo Seleccionar el Herramental de Radio Adecuado
Adaptación a las Propiedades del Material
Acero dulce: Baja elasticidad; se recomienda un radio de punzón ligeramente menor para compensar.
Acero inoxidable / Alta resistencia: Alto retorno elástico; requiere herramientas con dureza HRC 48–50.
Nota técnica: El espesor nominal de la herramienta debe ser mayor o igual al espesor del material a procesar.
Parámetros de Referencia:
HRC 45–48: (Radio 1-10 mm, espesor 1-6 mm, acero dulce/galvanizado, longitud 835/415 mm).
HRC 48–50: (Radio 5-20 mm, espesor 6-12 mm, acero inoxidable/alta resistencia, longitud 835/415 mm).
Aplicación del "Principio de 8x" (Ancho de la V)
Fórmula: Ancho de la ranura V (matriz) = 8 × espesor del material T (para chapas de 3-8 mm).
Chapa fina (T < 3 mm): V = 6T (radios internos menores).
Chapa gruesa (T > 8 mm): V = 10T a 12T (para reducir la fuerza de plegado necesaria).
Gestión de Tonelaje y Presión
El herramental debe soportar la presión de la máquina; una sobrecarga causará fracturas catastróficas. Se recomienda reservar un margen de seguridad del 10%–15%. Use herramientas reforzadas para materiales de alto espesor.
Selección del Radio del Punzón
Radio pequeño (1–5 mm): Para chapas finas y redondeos sutiles.
Radio grande (5–20 mm): Para chapas de gran calibre y arcos pronunciados.
Personalización: Rectificado CNC disponible para arcos de radio especial según planos del cliente.
Compatibilidad del Equipo
Asegúrese de que el tipo de vástago (tang) coincida con el sistema de sujeción y que la altura de la herramienta sea compatible con la carrera y la mesa de trabajo de la plegadora.
Notas Importantes para el Usuario
Retorno Elástico: No ignore la elasticidad del material; de lo contrario, el arco final será impreciso.
Principio 8x: Siga esta regla para evitar roturas en la pieza y daños estructurales en la matriz.
Ajuste Mecánico: Verifique que el amarre encaje perfectamente para evitar fallos de instalación o desalineación.
Especificaciones: Adapte la dureza HRC y el radio al espesor del material para evitar sobrecargas mecánicas.
Calidad: Elija siempre herramientas fabricadas con rectificado CNC para garantizar una precisión dimensional absoluta.
Tabla comparativa de estándares internacionales 42CrMo (esencial para la selección)
País/Organización estándar | Código estándar | Grado correspondiente |
China (GB) | GB/T 3077 | 42CrMo o 42CrMo4 |
Estados Unidos (AISI/ASTM) | ASTM A29 | 4140 |
Organización Internacional de Normalización (ISO) | ISO 683-1 | 42CrMo4 |
Alemania (DIN) | EN 10083 | 1,7225 (o 42CrMo4) |
Japón (JIS) | JIS G4105 | SCM440 |
Reino Unido (BS) | BS 970 | 708M40 (EN19) |
