Matrices de doblado y cuchillas de corte de alta precisión para la fabricación de gabinetes de red estándar

Aplicación clave de matrices de doblado y cuchillas de corte en la fabricación de gabinetes de red estándar

La precisión geométrica, la resistencia estructural y la calidad de la superficie de los gabinetes de red estándar de alta calidad dependen en gran medida de dos procesos previos principales: el control de las rebabas y la rectitud de la chapa en el corte, así como la precisión angular y la consistencia de la forma en el conformado por flexión. Como fabricante profesional de troqueles dobladores y cuchillas de corte, estamos profundamente familiarizados con varios puntos débiles de la producción en masa de gabinetes de red. Desde la perspectiva de las herramientas y los troqueles, este documento clasifica todo el flujo de procesamiento de los gabinetes, explica los puntos clave de la selección de troqueles y la aplicación de las hojas, y ayuda a los fabricantes a producir de manera estable gabinetes de red estándar que cumplan con los estándares ANSI/EIA RS-310-D .

I. Corte de láminas: la calidad de la hoja determina la calidad básica del corte

Los componentes rectangulares de los armarios de red, como paneles laterales, paneles de puertas y cubiertas superiores e inferiores, se cortan en su mayoría con máquinas cizallas. En comparación con el corte por láser, el proceso de corte presenta una mayor eficiencia de producción y no tiene zonas afectadas por el calor, lo que lo convierte en la solución preferida para la producción masiva de gabinetes. La calidad de los productos acabados en blanco está determinada principalmente por tres factores clave: espacio libre de la hoja, filo del filo y propiedades del material base.

1. Configuración del parámetro de espacio libre de la hoja

Un espacio libre demasiado pequeño para la hoja acelerará el desgaste de los bordes e incluso provocará que se astillen; un espacio excesivo provocará un aumento de las rebabas de corte y una rectitud incondicional de los bordes de las láminas, lo que afectará directamente la precisión de posicionamiento de los procesos de doblado posteriores.

Los parámetros de espacio libre recomendados para las láminas de acero laminadas en frío SPCC para gabinetes de uso común son los siguientes:

Nuestras hojas de corte están hechas de aceros de aleación para herramientas 6CrW2Si, H13, H13K , procesados ​​mediante tratamiento térmico al vacío y rectificado de precisión. La rectitud del filo alcanza 0,01 mm/300 mm . Con un ajuste de holgura razonable, la rebaba de corte se puede controlar de manera estable dentro de 0,1 mm, lo que reduce en gran medida la carga de trabajo de los procesos de pulido posteriores.

2. Referencia de vida útil de las hojas de corte

La vida útil de las hojas de cizalla está estrechamente relacionada con el espesor de la hoja, la resistencia del material y las condiciones de trabajo de producción. Las hojas exhiben una excelente resistencia al desgaste y una vida útil más larga por afilado al cortar láminas delgadas; El desgaste de la hoja aumenta correspondientemente y el ciclo de afilado debe acortarse adecuadamente con el aumento del espesor y la dureza de la hoja.

En comparación con las hojas comerciales comunes, nuestras hojas de corte personalizadas y específicas para gabinetes presentan una resistencia al desgaste y una vida útil significativamente mejoradas. Admiten múltiples ciclos de rectificado sin reemplazo frecuente, lo que reduce de manera efectiva los costos generales de adquisición y operación de los clientes. Podemos personalizar y calcular la vida útil de la hoja y brindar soluciones precisas de ciclo de afilado y reemplazo de acuerdo con el espesor real de la hoja, el volumen de producción y las condiciones de procesamiento de los clientes.

II. Conformado por Doblado: Guía de Selección de Troqueles de Doblado Específicos para Gabinetes

El doblado es el proceso central para formar láminas planas en marcos de gabinetes tridimensionales. La precisión, la calidad de la superficie y la racionalidad de la selección de las matrices determinan la estabilidad de los ángulos de flexión, la prevención de indentaciones en la superficie y la prevención de interferencias en el procesamiento.

1. Clasificación y aplicación de matrices para doblar gabinetes comunes

2. Estándares de materiales y precisión de matrices para doblar

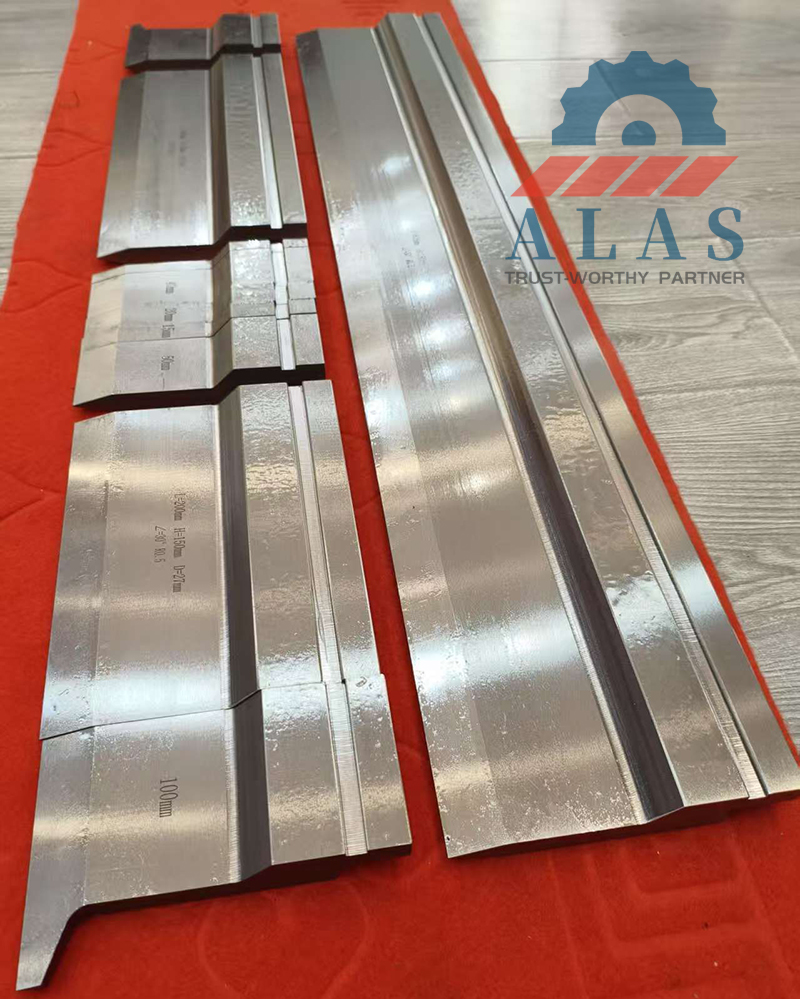

Nuestras matrices de doblado están hechas de acero de aleación 42CrMo , tratado mediante enfriamiento y revenido al vacío, con una dureza general uniforme mantenida de manera estable en HRC 45~50 . La superficie de trabajo de la matriz adopta tecnología de rectificado de precisión, con una tolerancia de ángulo de ≤±0,15°, rugosidad superficial de Ra≤0,4μm y rectitud general de ≤0,02mm/m. Para la demanda de doblado de columnas de gabinetes de tamaño largo de más de 2 metros, adoptamos matrices extendidas segmentadas para garantizar un ángulo de doblado uniforme de toda la pieza de trabajo.

Los troqueles están completamente endurecidos con una excelente retención de precisión. No son propensos al desgaste, la deformación o la desviación del ángulo durante la producción en masa a largo plazo, lo que cumple con los requisitos de producción de alta consistencia de la fabricación de gabinetes.

3. Tabla de selección de troqueles para componentes centrales del gabinete

III. Defectos de flexión comunes y soluciones de coincidencia de troqueles

En combinación con fallas de alta frecuencia en la producción en masa de gabinetes, clasificamos las causas y las soluciones correspondientes desde la perspectiva de matrices y cuchillas:

IV. Colaboración completa en la cadena de procesos: valor sinérgico del corte y el doblado

Las cuchillas de corte y las matrices de doblado recorren todo el proceso de producción de gabinetes, y su grado de coincidencia afecta directamente la eficiencia y la calidad de todo el proceso:

1. Cizalla de láminas : Cuchillas de alta calidad + espacio libre estándar → láminas con pocas rebabas y alta rectitud → referencia de posicionamiento preciso para doblar;

2. Conformación por doblado : matrices combinadas + doblado de alta precisión → tamaño uniforme y superficie sin muescas → carga de trabajo de ajuste de soldadura reducida;

3. Soldadura y pulido : Precisión de flexión mejorada → espacio de soldadura uniforme → carga de trabajo de pulido reducida en más del 30%;

4. Pulverización de superficies : acabado superficial de matriz alta → sin rayones profundos en las superficies dobladas → adhesión uniforme del recubrimiento y tasa de exposición del sustrato muy reducida.

Las cuchillas y matrices de alta calidad no solo mejoran el rendimiento de los procesos de corte y doblado de núcleos, sino que también reducen los costos, mejoran la eficiencia y mejoran la calidad de los procesos posteriores de manera integral.

V. Ventajas principales de nuestros productos

1. Durabilidad estable y excelente vida útil

Nuestras matrices de doblado adoptan tecnología de endurecimiento completo con alta rigidez y resistencia al desgaste por fatiga, manteniendo una precisión precisa a largo plazo en la producción en masa sin deformación ni fallas por desgaste. Las hojas de corte se procesan con múltiples tecnologías de precisión, presentando una excelente tenacidad de los bordes y resistencia al desgaste. Tienen una vida útil muy mejorada en comparación con las herramientas comunes y admiten múltiples ciclos de reafilado, lo que ofrece un alto rendimiento de costos a largo plazo. Todas las prestaciones del producto se verifican mediante la producción en masa real.

2. Servicio de proceso personalizado

Proporcionamos cálculos personalizados de la vida útil de las cuchillas y matrices de acuerdo con las especificaciones de las hojas de los clientes, la producción diaria y las condiciones de producción, y formulamos soluciones exclusivas de ciclos de afilado y reemplazo para adaptarnos a diversas necesidades de producción en masa.

3. Precisión de mecanizado ultraalta

Con una tolerancia del ángulo del troquel de ±0,15° y una rectitud de la hoja de corte de 0,01 mm/300 mm, nuestros productos cumplen con los requisitos de fabricación de gabinetes de red estándar de alta gama y admiten una producción en masa estandarizada y de alta calidad.

4. Materiales de primera calidad y tratamiento térmico maduro

Las matrices de doblado están hechas de acero para matrices 42CrMo y las hojas de corte están hechas de acero para herramientas 6CrW2Si, H13, H13K . Todos los productos adoptan un tratamiento térmico al vacío con dureza uniforme y excelente resistencia al desgaste, lo que garantiza un rendimiento estable desde la fuente del material.

5. Capacidad de personalización de productos no estándar

Apoyamos el procesamiento personalizado de troqueles con formas especiales y hojas de longitud no estándar según los dibujos, con un ciclo de entrega de 7 a 15 días, satisfaciendo las necesidades de procesamiento de varios gabinetes personalizados y componentes con formas especiales.

6. Soporte técnico gratuito de proceso completo

Brindamos orientación técnica gratuita que incluye selección de troqueles, ajuste de la holgura de las cuchillas y optimización del proceso de doblado, lo que ayuda a los clientes a reducir los costos de prueba y error, optimizar los procesos de producción y mejorar el rendimiento del producto terminado.
