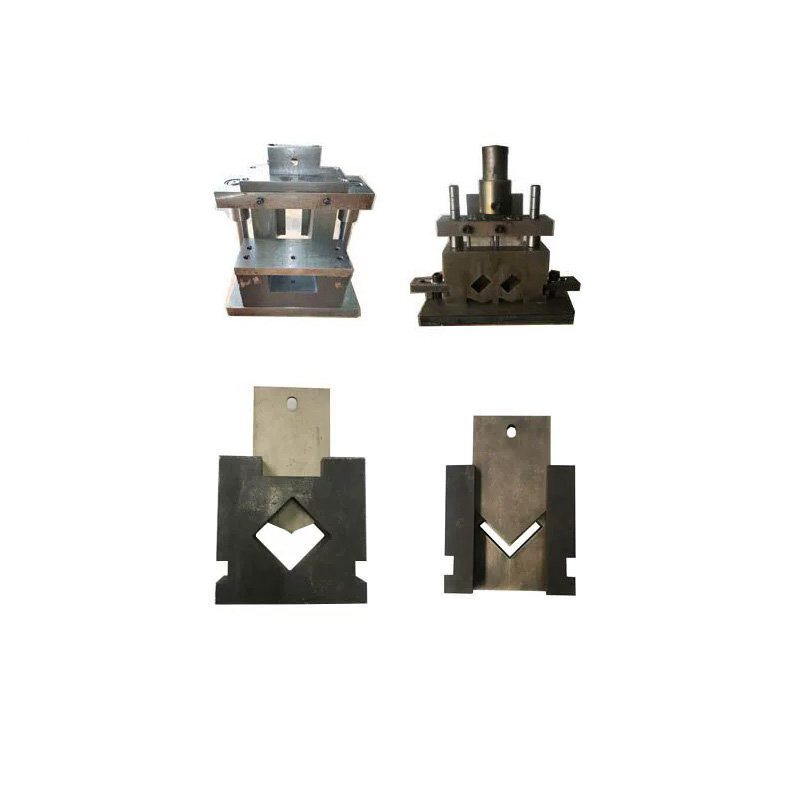

Troquel de corte de tubos cuadrados personalizados para máquina cortadora de tubos hidráulicos
Precisión · Eficiencia · Ahorro de Material | Un golpe, sin rebabas, acabado en 1 segundo
Puntos débiles del corte de tubos tradicional
Las fábricas a menudo enfrentan ciclos de producción lentos, altos gastos de mano de obra y un gran desperdicio de material debido al uso de métodos obsoletos de corte de tuberías.
El corte tradicional con sierra abrasiva y por fricción presenta inconvenientes persistentes en la producción:
Rebabas de corte internas y externas pesadas
Ruido ensordecedor en el taller y humos de corte irritantes
Cumplimiento de tolerancia fallido para fabricación industrial de alto estándar
Carga de trabajo adicional de desbarbado y rectificado manual
Solución de matriz de estampado completamente nueva de ALAS
NANJING ALAS INTERNATIONAL CO., LTD ofrece una alternativa confiable al corte con sierra convencional.
Nuestros troqueles de estampado de tubos cuadrados personalizados adoptan tecnología de estampado hidráulico industrial para ofrecer cortes suaves como un espejo y sin rebabas en 1 segundo. Compatible con máquinas cortadoras de tubos hidráulicas semiautomáticas y totalmente automáticas, las herramientas integradas completan el corte, el corte y el punzonado en un solo golpe.
Elimina el trabajo de desbarbado secundario, simplifica los pasos de procesamiento y reduce eficazmente el costo total de propiedad (TCO) de la fábrica.
Ventajas principales de las matrices de estampado ALAS
Cambie del corte con sierra al estampado con troquel para optimizar las condiciones del taller y mejorar las ganancias generales de la producción.
| Ventaja | Descripción |
| Borde de corte impecable | El estampado rígido integrado forma secciones transversales planas y limpias sin colapso del tubo, deformación por extrusión ni rebabas internas. |
| Corte rápido en 1 segundo | Carrera rápida y estable para producción continua en masa: de 3 a 5 ciclos por minuto, sujeto al espesor de la pared del tubo. |
| Operación ecológica | No hay combustión por fricción durante el procesamiento, lo que no produce humo tóxico, olores químicos, chispas ni ruidos fuertes durante el funcionamiento. |
| Mecanizado todo en uno | El troquel integrado de estaciones múltiples realiza procesamiento de un solo golpe: corte de tubos, corte de ingletes de 45°-150°, perforación de orificios moldeados y rebordeado de arco de silla. |

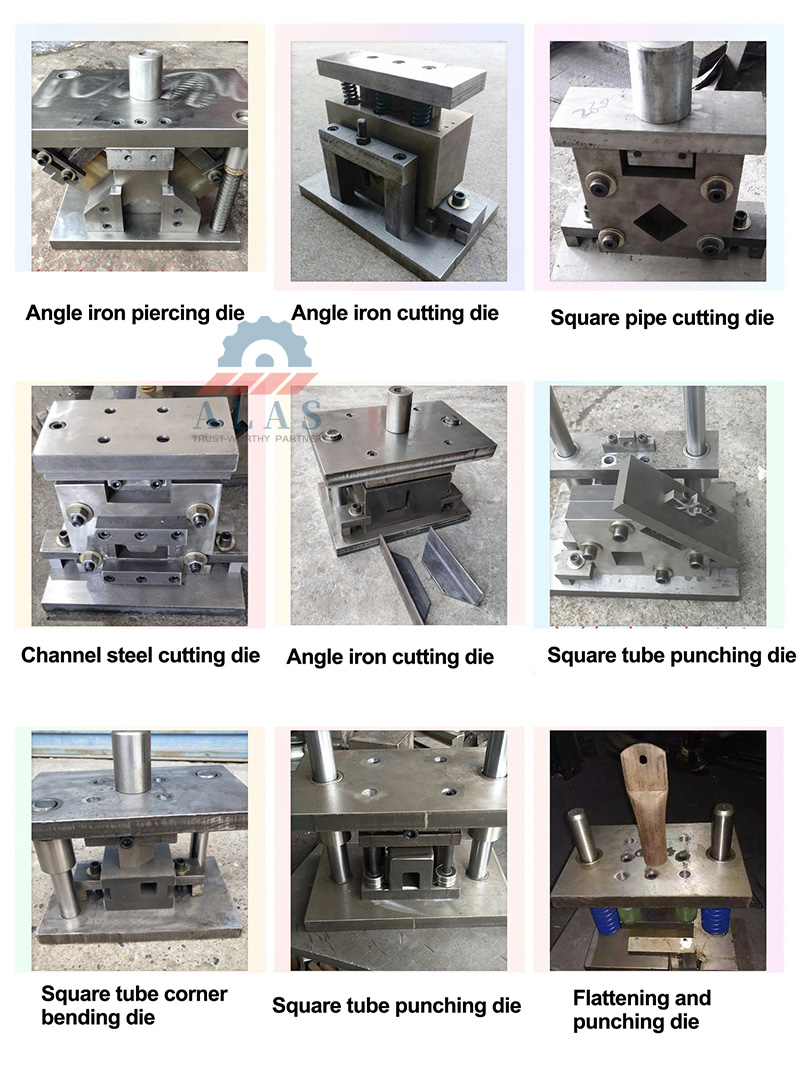

Línea de productos de troqueles personalizados
Matrices de procesamiento de tuberías personalizadas para demandas de producción industrial diversificadas
1. Troqueles de corte de tubos cuadrados y rectangulares

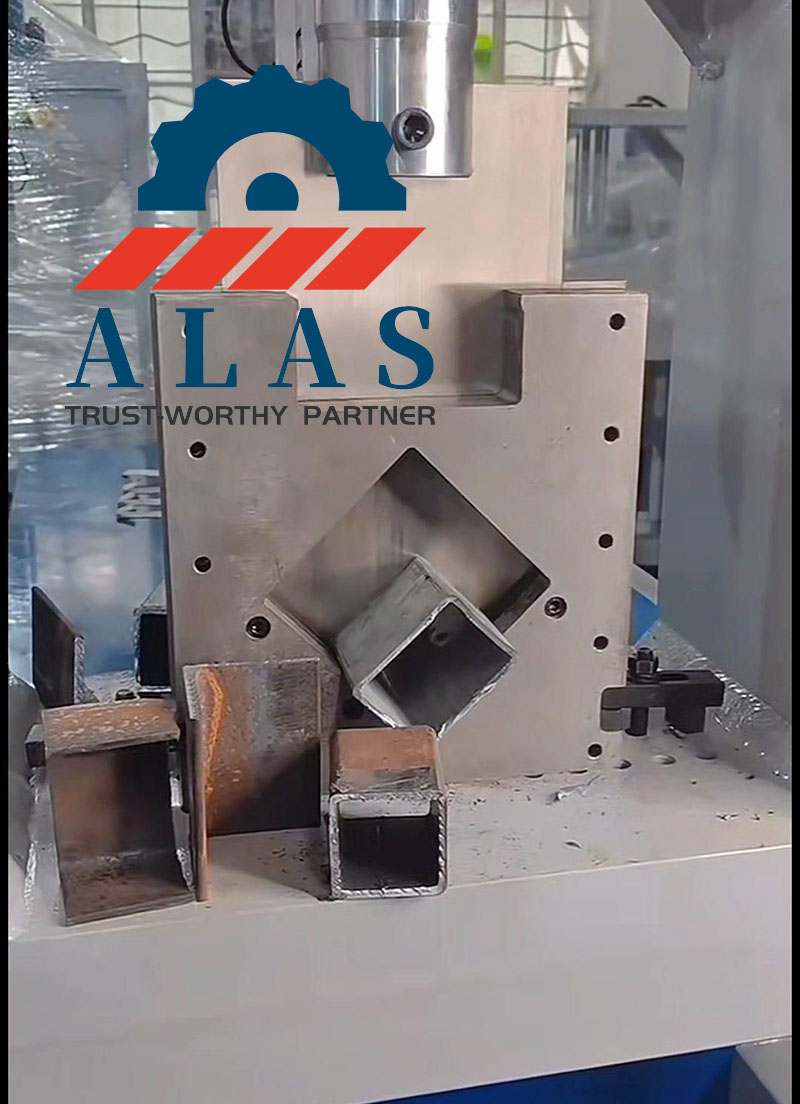

Diseñado para el corte de grandes volúmenes de tubos cuadrados, tubos rectangulares, tubos planos, canales de acero y ángulos de hierro. Compatible con punzonadoras hidráulicas estándar, cortadoras de cola de tubo universales y prensas eléctricas.
Aplicación : Mamparas de seguridad antirrobo, estanterías de almacenamiento en almacenes, barandillas de seguridad vial.
2. Troqueles de muesca a inglete de tubo de 45°-150°
Completa cortes en ángulo de 45° a 150° con una sola pasada de prensa. Los tubos procesados forman uniones sin espacios para soldadura directa sin rectificado previo.
Aplicación : Marcos de muebles de acero, marcos de ventanas de aluminio, perfiles decorativos de puertas.
3. Troqueles de perforación con forma
Fabrica orificios estándar e irregulares, incluidos orificios redondos, ranuras cuadradas y orificios en forma de flor de ciruelo. Equipado con barras de paso ajustables y pasadores de localización para una precisión de mecanizado constante.
Aplicación : Barandillas de balcones, vallas delimitadoras, pasamanos de escaleras de acero recubierto de zinc.
4. Troqueles de remate de arco de montura de extremo de tubo
Realiza cortes en arco de precisión en extremos de tubos redondos y cuadrados. Se adapta a equipos de punzonado hidráulico existentes para uso en producción en múltiples escenas.
Aplicación : Jaulas antivuelco para automóviles, piezas de chasis de vehículos, soportes para tuberías de la industria química.
5. Troqueles de corte rotativos automáticos
El corte giratorio automático garantiza un corte perpendicular del extremo del tubo, sin rebabas internas ni contracción dimensional del tubo.
Aplicación : Tuberías de transporte de fluidos de alta precisión, tubos estructurales mecánicos especiales
6. Troqueles personalizados compuestos irregulares
Personalización completa de OEM y ODM basada en dibujos de ingeniería del cliente. Desarrollamos moldes compuestos multiestación para perfiles metálicos de formas especiales.
Aplicación : Piezas de extrusión de aluminio no estándar, componentes metálicos complejos multiproceso
Estándar de materiales y fabricación
La vida útil del troquel depende de la calidad de la materia prima y del tratamiento térmico profesional. Todos los troqueles ALAS cumplen con los estándares de fabricación industrial:
Acero de matriz premium : acero de aleación Mo-V opcional, D2, SKD11, DC53 mejorado y acero de cromo medio con alto contenido de carbono, antidesgarro bajo alta presión hidráulica
Tratamiento térmico al vacío : Dureza estabilizada en HRC 58-64, equilibrando la dureza de la superficie y la resistencia al impacto.
Sistema de guía de precisión : Los pilares guía de alta resistencia y los manguitos de alineación controlan la tolerancia de corte dentro de ±0,1 mm para evitar el desgaste desigual de la herramienta.
Suministro directo de fábrica : enviado directamente desde la base de fabricación profesional de moldes para tuberías de China, sin margen de beneficio de intermediarios.
Plazo de entrega rápido : entrega de 3 a 7 días hábiles para troqueles estándar personalizados
Especificaciones técnicas
| Parámetro | Especificación |
| Tamaño de tubo aplicable | 20×20 mm - 80×80 mm; tamaño máximo personalizado hasta 150 mm+ |
| Espesor de pared aplicable | 0,8 mm - 2,5 mm; Matriz de alta resistencia disponible para espesores de pared ≥3,0 mm. |
| Rango de ángulo de muesca | 45°-150°; Matrices estándar de 45° y 90° en stock |
| Velocidad del ciclo de trabajo | 3-5 ciclos por minuto, varía según el tamaño del tubo y el espesor de la pared |
| Tratamiento térmico | Enfriamiento al vacío por computadora + templado criogénico profundo |
| Material aplicable | Tubos cuadrados de acero dulce, aluminio, acero inoxidable y aleaciones. |
Proceso de personalización de 5 pasos
Confirmación de la demanda : los clientes proporcionan dimensiones del tubo, calidad del material, espesor de pared y dibujos de procesamiento.
Aprobación de dibujo : el equipo de ingeniería de ALAS diseña dibujos CAD/3D para la confirmación del cliente.
Fabricación de precisión : Procesada mediante electroerosión por hilo, mecanizado CNC y tratamiento térmico al vacío profesional.
Prueba de prueba interna : inspección de corte de muestra finalizada; Bienes entregados solo después del resultado de la prueba calificado.
Entrega y soporte global : Exportación de embalajes de madera, despacho de aduanas completo, operación remota y guía de instalación.
¿Por qué elegir ALAS?
Corte de estampado sin rebabas, no requiere desbarbado secundario
Procesamiento rápido en un segundo para aumentar la eficiencia de la producción
Compatible con materiales tubulares de acero al carbono, aluminio y acero inoxidable.
Troquel de acero de alta calidad y tratamiento térmico estandarizado para una larga vida útil
Personalización completa de OEM y ODM según dibujos o muestras del cliente
Precios directos de fábrica sin comisiones de intermediarios
Experiencia profesional en diseño y fabricación de troqueles para clientes industriales globales.
Aplicación industrial
| Industria | Productos terminados | Troqueles recomendados |
| Seguridad y barandilla | Mamparas antirrobo, barandillas de acero, pasamanos de escaleras. | Troqueles de punzonado y remate de arco |
| Muebles Metálicos | Estructuras de acero, estantes de almacenamiento, estructuras de muebles. | Troqueles de muesca de inglete de 90° |
| Fabricación de automóviles | Jaulas antivuelco, componentes de chasis, bastidores de tuberías industriales. | Troqueles de corte y afrontamiento |
| Ventana y puerta de aluminio | Marcos decorativos, marcos de muro cortina. | Troqueles compuestos para muescas y punzonados |
Contáctenos para cotización
Envíe sus planos de procesamiento para obtener una evaluación de planos y una cotización de fábrica gratuitas dentro de las 24 horas.
