Troqueles para plegadoras: una guía sencilla para la selección y el uso

Componentes principales y cómo funcionan

Troquel superior (herramienta superior para plegadora/punzonadora para máquina dobladora)

• Punzón agudo: Para ángulos pequeños o para fijar el springback

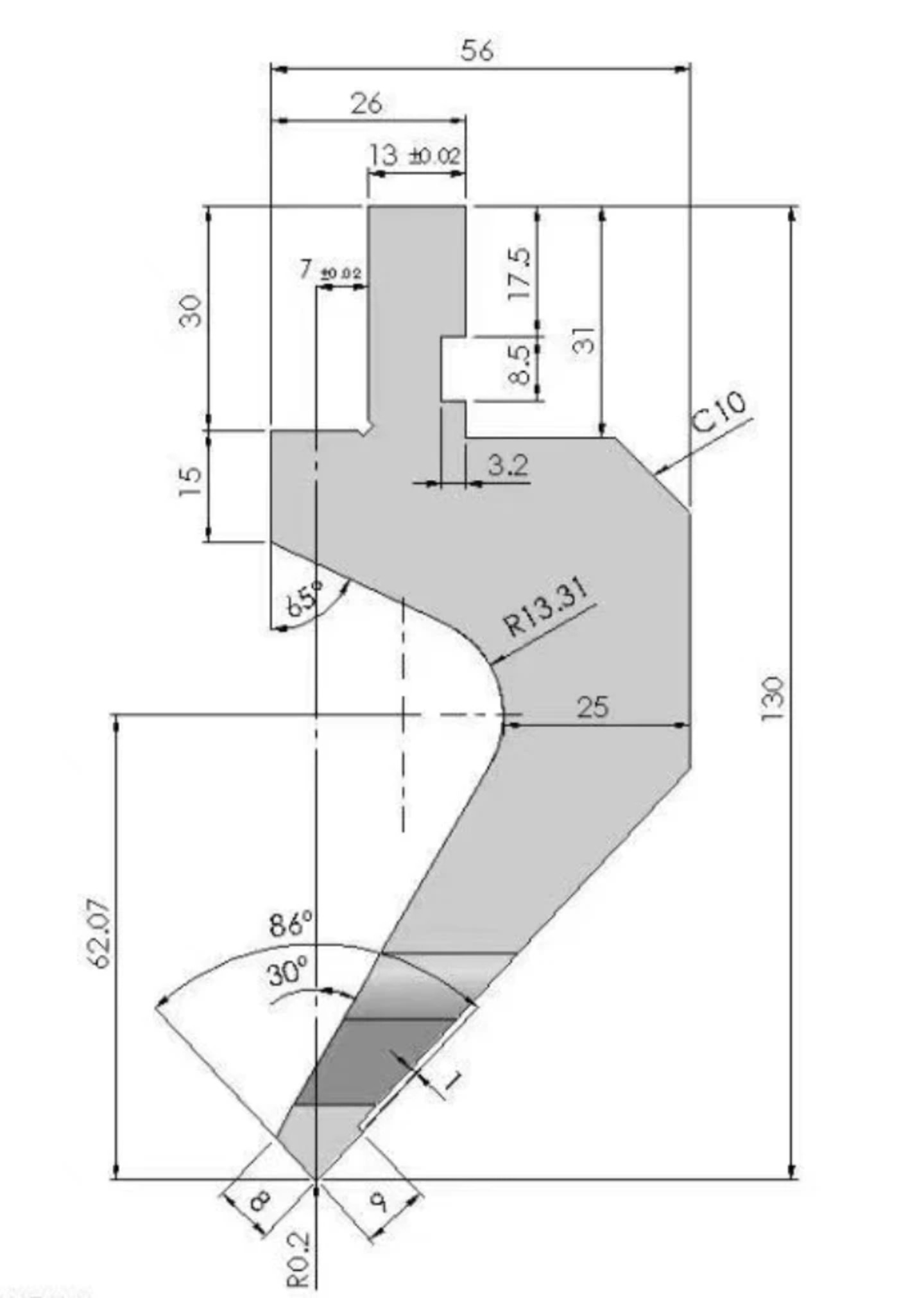

• Punzón de cuello de cisne: Para piezas de trabajo profundas en forma de U (evita la interferencia con los bordes precurvados)

Troquel inferior (troquel con ranura en V)

• El ancho de la ranura en V afecta la fuerza de flexión, el tamaño del filete y la calidad

• Matrices en V múltiples: una matriz con múltiples anchos de ranura en V (se adapta a diferentes espesores de lámina)

Principio de funcionamiento

Características clave de las matrices plegadoras

• Fuerte y resistente al desgaste: Fabricado en acero aleado (p. ej., 42CrMo) con tratamiento térmico. La dureza es HRC45-HRC50, por lo que puede soportar alta presión y fricción. Los segmentos de flexión endurecidos son extra duraderos para trabajos difíciles.

• Personalizable: Los punzones de las máquinas dobladoras se pueden hacer en diferentes formas (arco, punzón de cuello de cisne, punzón agudo). Los troqueles inferiores pueden tener diferentes anchos de ranura en V (8 mm, 16 mm, 24 mm) o troqueles en V múltiples.

• Buena compatibilidad: el tamaño del troquel debe coincidir con el sistema de sujeción, la carrera del deslizador y el tonelaje de la plegadora. Esto incluye herramientas plegadoras CNC, matrices de ranura en V y punzones de cuello de cisne.

• Estandarizado: Las herramientas comunes para plegadoras (troqueles, punzones para máquinas dobladoras, troqueles con ranura en V) tienen tamaños estándar. Se adaptan a marcas populares como Amada y Trumpf. Se pueden fabricar herramientas especiales (punzones de cuello de cisne personalizados, segmentos de flexión endurecidos) bajo pedido.

Tipos comunes de troqueles plegadores

Formando forma

• Troquel de borde recto estándar: Para doblado recto básico (el más común).

• Troquel de ángulo agudo (Acute Punch): Para ángulos pequeños o compensación de recuperación elástica.

• Gooseneck Die (Gooseneck Punch): Para piezas de trabajo profundas en forma de U (evita interferencias).

• Troquel de arco: Para doblar arcos y esquinas redondeadas.

• Troquel de forma irregular: hecho a medida para formas especiales de piezas de trabajo.

Por aplicación

• Matrices para doblar chapas de metal estándar: para chapas comunes (acero con bajo contenido de carbono, acero galvanizado): rentables.

• Troqueles para doblar de acero de alta resistencia: Gruesos y duros, para materiales resistentes (acero inoxidable). Combínelo con segmentos de flexión endurecidos para una mayor durabilidad.

• Troqueles específicos para materiales finos: fabricados con precisión para evitar que se deformen o rayen las láminas delgadas.

Por interfaz de instalación

• Tipo Amada/Promecam: Se adapta a las plegadoras Amada (funciona con punzones de máquina dobladora y matrices de ranura en V).

• Tipo Trumpf/Wila: Se adapta a las plegadoras Trumpf/Wila (funciona con herramientas plegadoras CNC, segmentos de flexión endurecidos).

• Nuevo tipo estándar: Universal: se adapta a la mayoría de las plegadoras domésticas.

Cómo elegir matrices de prensa plegadora

1. Combina el material

• Acero dulce: Poco retorno elástico: use un punzón agudo de 86°–88° para doblar 90°.

• Acero inoxidable/acero de alta resistencia: Más recuperación elástica: utilice un punzón agudo de 85°.

• Espesor de la lámina: elija el troquel con ranura en V o el troquel en V múltiple adecuado para evitar daños.

2. Siga el 'Principio 8x' (Ancho de ranura en V)

• Regla: ancho de ranura en V (V) = 8 × espesor de la hoja (T) (bueno para hojas de 3 a 8 mm).

• Hojas delgadas (T<3mm): V = 6T (filete más pequeño).

• Hojas gruesas (T＞8mm): V = 10T–12T (reduce la presión, evita la rotura del troquel).

3. Verifique el tonelaje de presión

• Asegúrese de que la herramienta (troquel, segmento de doblado endurecido, punzón de la máquina dobladora) pueda soportar la presión de la plegadora.

• No lo sobrecargue: romperá el troquel o la máquina.

• Para láminas gruesas/de alta resistencia: utilice matrices engrosadas o segmentos de flexión endurecidos.

4. Elija la forma de punzón adecuada

• Punzón estándar: Para curvado recto.

• Puñetazo agudo: Para ángulos pequeños o springback.

• Punzón cuello de cisne: Para formas de U profundas (evita interferencias).

• Punzón personalizado: Para piezas circulares/irregulares.

5. Verifique la compatibilidad del equipo

• El tipo de vástago del punzón/matriz debe adaptarse al sistema de sujeción de la plegadora (Amada/Promecam, Trumpf/Wila, New Standard).

• La altura del troquel debe coincidir con el recorrido del deslizador y la altura del banco de trabajo.

Tipos y usos comunes de punzones

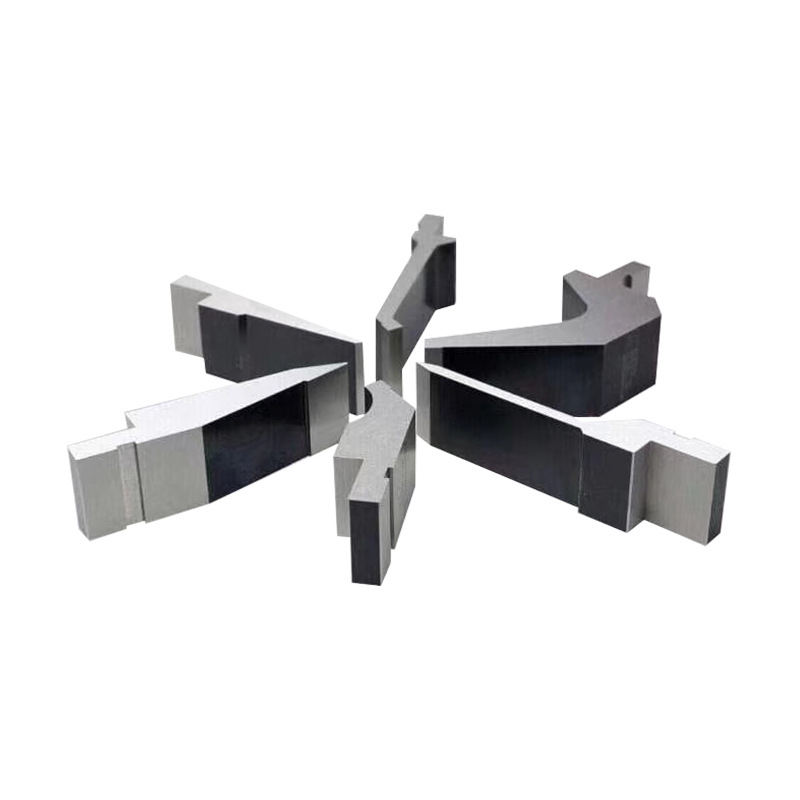

• Punzones agudos estándar: Versátiles: buenos para la mayoría de las curvaturas (se necesita un radio pequeño).

• Punzones de cuello de cisne: Para piezas de trabajo profundas en forma de U (evita la interferencia de los bordes predoblados).

• Punzones de hoja: Para doblado secundario en alas estrechas.

• Herramientas seccionales (segmentos de flexión endurecidos): múltiples longitudes (10 mm, 20 mm, 100 mm): se adaptan a diferentes anchos de piezas de trabajo (ideales para lotes pequeños).

Cómo elegir el troquel superior adecuado

• Compruebe la interfaz de la plegadora (Amada/Promecam, Trumpf/Wila, europea).

• Calcule el tonelaje necesario (basado en el espesor de la hoja); evite romper el punzón.

• Ángulo R del punzón: Ligeramente más pequeño que el ángulo R interno requerido de la pieza de trabajo.

Precauciones para la selección

• No ignore la recuperación elástica del material: provoca ángulos incorrectos.

• Siga la 'regla 8x' para matrices con ranura en V/multi-V: evita grietas y daños a la matriz.

• Garantice la compatibilidad de la herramienta con la plegadora: evita fallos en la instalación.

• Pruebe primero con hojas de desecho: ajuste los parámetros para evitar pérdidas.
