Troqueles compuestos para prensa plegadora de precisión

Preguntas frecuentes sobre troqueles plegadores

P1: ¿Cuáles son las ventajas principales de los troqueles plegadores compuestos en comparación con los troqueles estándar de una sola V?

• Menos tiempo de inactividad de la máquina : los troqueles de una sola V necesitan cambios repetidos de herramienta para el doblado en múltiples ángulos. Los troqueles compuestos combinan múltiples formas de conformado en una sola herramienta, completando curvaturas escalonadas, curvaturas dobles y dobladillos previos en una sola pasada de prensa.

• Ahorre mano de obra : menos cambios de herramientas y pasos de configuración reducen el tiempo de operación manual.

• Doblado más preciso : elimina los errores de posicionamiento causados ​​por ajustes frecuentes de la herramienta.

• Menor costo de producción : velocidades de procesamiento más rápidas aumentan la producción y mejoran las ganancias por pieza terminada.

P2: ¿Cómo elegir el acero para herramientas adecuado para matrices de doblado desplazadas de alta resistencia?

• Acero de aleación genuina : Todos los troqueles compensados ​​de alta resistencia de ALAS están hechos de acero auténtico 42CrMo/42CrMo4, equivalente al grado AISI 4140.

• Tratamiento de dureza confiable : con endurecimiento por inducción profesional a HRC 45–50, la superficie del troquel es dura y resistente al desgaste, mientras que el núcleo interno se mantiene resistente para resistir la fatiga.

• Larga vida útil : Las matrices mantienen bien su forma bajo trabajo continuo de alto tonelaje y no se deforman ni se rompen fácilmente.

P3: ¿Cuál es la regla de cálculo óptima para bloques de matrices en V múltiples para evitar el agrietamiento de la chapa?

• Para acero dulce : establezca el ancho de la abertura de la muesca en V en 8 veces el espesor de la lámina (V = 8T).

• Para acero de alta resistencia y placas gruesas : amplíe la abertura en V entre 10 y 12 veces el espesor del material.

• Beneficios clave : distribuye uniformemente la presión de flexión, evita rayones en las superficies de acero inoxidable y protege los bordes del troquel contra astillas.

P4: ¿Pueden sus troqueles de dobladillo personalizados adaptarse a los sistemas de sujeción Amada de estilo europeo?

• Compatibilidad total : Funciona con sistemas estándar Promecam europeo (tipo Amada), Trumpf & Wila y refuerzos tipo espiga americanos.

• Dimensionamiento global estándar : Todos los troqueles y mangos de herramientas se mecanizan estrictamente según los estándares dimensionales internacionales.

• Instalación rápida : simplemente comparta los parámetros de carga y carrera hidráulica de su máquina y le proporcionaremos matrices totalmente compatibles para un montaje directo.

P5: ¿Ofrecen troqueles segmentados para doblado complejo de bandejas y cajas de múltiples caras?

• Montaje flexible : Los segmentos varían de 10 mm a 400 mm, que se pueden combinar libremente para adaptarse a la longitud de plegado requerida.

• Amplia aplicación : Ideal para cajas de varios lados, bandejas y otras piezas dobladas irregulares.

• Sin interferencias en el procesamiento : evita la colisión con la pared al doblar bridas inversas.

• Calidad de doblado estable : Proporciona fuerza uniforme en toda la pieza de trabajo para obtener resultados de doblado consistentes.

P6: ¿Qué mantenimiento se requiere para las herramientas de la plegadora para garantizar la longevidad?

• Limpieza diaria : limpie las virutas de metal y el polvo de las superficies del troquel para reducir la fricción y el desgaste.

• Verifique periódicamente : Inspeccione si hay astillas, rayones o deformaciones en los bordes, y reemplace o repare los troqueles dañados a tiempo.

• Aplicar lubricación : Utilice lubricante profesional antes de doblar, especialmente para acero inoxidable y acero de alta resistencia.

• Almacenar adecuadamente : Mantenga los troqueles en un área seca, plana y a prueba de golpes cuando no estén en uso.

• Recupere la precisión con regularidad : vuelva a rectificar las superficies del troquel y verifique la dureza periódicamente para restaurar la precisión original.

P7: ¿Cuáles son los principales tipos de troqueles para plegadoras y sus usos?

• Troqueles en V simple : Troqueles básicos de uso general para doblar de forma simple un solo ángulo en láminas de metal normales.

• Bloques de troqueles Multi-V : Equipados con múltiples tamaños de V, adecuados para varios espesores de láminas y ayudan a prevenir el agrietamiento del material.

• Troqueles compuestos y segmentados : se utilizan para trabajos complejos que incluyen doblado escalonado, doblado doble, dobladillo y formación de cajas de múltiples lados.

• Troqueles para dobladillo : Herramientas especiales para cierre plano y doblado de borde muerto para lograr bordes de lámina suaves.

• Troqueles compensados ​​de alta resistencia : construidos para doblar a alta presión placas gruesas y acero de alta resistencia, con gran resistencia al desgaste y a la deformación.

Matrices compuestas de alta precisión para el doblado moderno de chapa metálica

1. Estructura básica y principio de funcionamiento

Troquel superior

• Instalado en la viga móvil de las máquinas plegadoras.

• Proporciona presión vertical hacia abajo para deformar materiales de lámina metálica.

• Disponible en perfiles rectos, afilados, de cuello de cisne y en arco para producir diferentes geometrías de piezas.

Troquel inferior

• Fijado firmemente en la mesa de trabajo de la máquina.

• Presenta ranuras estándar en forma de V para un posicionamiento preciso de la hoja y una formación consistente

• El ancho de la ranura en V afecta directamente la fuerza de flexión, el radio de flexión y las dimensiones finales de la pieza.

Pasos de trabajo

1. Coloque y alinee los materiales de chapa en la ranura del troquel inferior.

2. El punzón superior desciende y aplica presión para doblar en frío.

3. La chapa se deforma permanentemente para crear un ángulo de curvatura estable.

4. El troquel superior se reinicia automáticamente una vez que se alcanzan la presión y la carrera preestablecidas.

5. Retire la parte doblada completamente terminada.

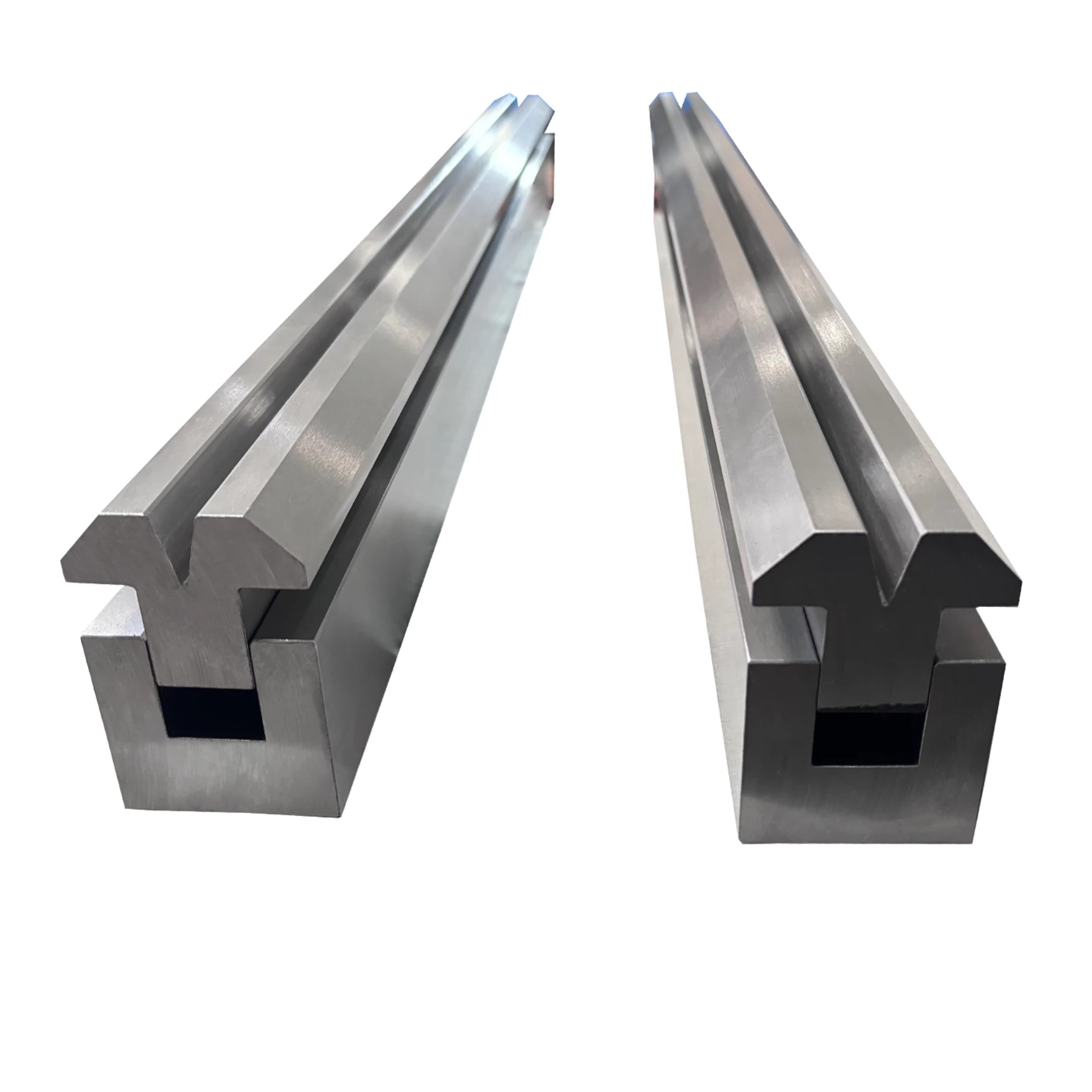

2. Características clave de los troqueles compuestos para plegadoras y herramientas de conformado personalizadas

Fuerte y duradero

• Construido con de grado industrial punzón y matriz de acero de aleación compuesto 42CrMo para producción de servicio pesado

• Tratado térmicamente profesionalmente para alcanzar una dureza HRC45–HRC50 para una rigidez confiable

• Soporta alta presión continua y fricción superficial, resistiendo el desgaste y la rotura para una vida útil prolongada.

Totalmente personalizable

• Los punzones superiores admiten formas rectas, afiladas, de cuello de cisne, de arco y personalizadas, incluidas herramientas profesionales de dobladillo personalizadas para un acabado preciso de los bordes.

• Los troqueles inferiores vienen con tamaños de ranura en V estándar de 8 mm, 16 mm y 24 mm para adaptarse a diversos espesores de materiales y requisitos de conformado.

Buena compatibilidad y diseño estándar

• Las herramientas estándar se adaptan a los principales modelos de plegadoras de Amada, Trumpf y Wila.

• Hay soluciones de matrices personalizadas disponibles para piezas de trabajo con formas especiales y demandas de producción únicas.

• Fabricado estrictamente de acuerdo con las especificaciones de la máquina y los dibujos de piezas para garantizar resultados de formado precisos.

3. Tipos comunes de matrices para doblar

Clasificados por forma

• Troqueles rectos : herramientas de uso general para tareas de doblado estándar diarias, el tipo más utilizado en los talleres de fabricación.

• Troqueles de ángulo agudo : ideales para flexión de ángulo estrecho y compensación efectiva de recuperación elástica.

• Matrices de cuello de cisne : perfectas para piezas en forma de U y con curvaturas profundas, evitando colisiones con los bordes formados.

• Troqueles de arco : Diseñados para formar curvas suaves y redondeadas

• Troqueles irregulares especiales : fabricados a medida para componentes no estándar y de formas complejas.

Clasificados por material de procesamiento

• Troqueles estándar : opción rentable para doblar láminas de acero dulce y acero galvanizado

• Matrices de alta resistencia : Estructura reforzada, gruesa y dura para procesar placas de acero inoxidable y aleaciones de alta dureza.

• Troqueles de material fino : Elimina marcas superficiales, rayones y deformaciones en láminas metálicas delgadas.

Clasificado por interfaz de máquina

• Tipo Amada / Promecam: Combina con todas las prensas plegadoras Amada estándar

• Tipo Trumpf/Wila: Totalmente compatible con equipos de doblado Trumpf y Wila

• Nuevo tipo estándar: se adapta a la mayoría de los modelos de plegadoras nacionales.

4. Reglas sencillas para elegir el troquel adecuado

4.1 Haga coincidir el material metálico

• El acero dulce presenta una recuperación elástica mínima y una excelente formabilidad.

• El acero inoxidable y el acero de alta resistencia producen una recuperación elástica evidente después de la flexión.

• Seleccione ángulos de matriz coincidentes para compensar la recuperación elástica y evitar que la hoja se agriete

4.2 Siga la regla del surco en V 8x (estándar central)

• Hojas normales: siga la regla estándar de espesor de material de 8× para el ancho de ranura en V

• Hojas delgadas (menos de 3 mm): utilice un espesor de material de 6 × para la configuración de ranura en V

• Placas gruesas (más de 8 mm): aplique un espesor de material de 10× a 12× para una formación estable

4.3 Controlar la carga de la máquina

• Calcule el tonelaje de plegado requerido antes de comenzar la producción formal

• Nunca sobrecargue herramientas o máquinas para evitar fracturas de herramientas y daños al equipo.

• Reserve un margen de seguridad del 10 % al 15 % para garantizar un funcionamiento estable a largo plazo

4.4 Seleccionar el perfil de perforación adecuado

• Punzón estándar: Para aplicaciones rutinarias de doblado plano.

• Punzón afilado: para trabajos de flexión precisos en ángulos pequeños

• Punzón de cuello de cisne: para conformado profundo de piezas estructurales en forma de U

• Arco/punzón personalizado: para superficies curvas y trabajos de conformado de formas especiales

4.5 Especificaciones de la máquina dobladora de fósforos

• Verifique la estructura de sujeción de la máquina y las especificaciones del vástago.

• Confirme que la altura del troquel se ajuste perfectamente al rango de carrera de la máquina

• Evite fallas de instalación y baja eficiencia causadas por herramientas no coincidentes

5. Troqueles compuestos para prensa plegadora ALAS: ventajas y soluciones completas de conformado de chapa metálica

5.1 Simplifique el doblado complejo y mejore la eficiencia

• Como de alto rendimiento troqueles de doblado compensado , nuestras herramientas completan doblados de múltiples ángulos, conformado compensado y dobladillo de bordes en una sola pasada de prensa.

• Reduce los cambios frecuentes de herramientas y minimiza los errores de manipulación manual.

• Mantiene tolerancias constantes en las piezas, mejora la producción general y aumenta los márgenes de beneficio del taller.

5.2 Material duradero de primera calidad

• Cada juego de nuestro punzón y matriz compuesto 42CrMo está forjado con acero de aleación 42CrMo4 de primera calidad con un rendimiento mecánico estable.

• Tratado térmicamente con precisión con una dureza HRC45–50, que ofrece resistencia al desgaste y dureza estructural equilibradas.

• Ofrece una vida útil de 3 a 5 veces más larga que las matrices de doblado de acero al carbono comunes.

5.3 Amplia compatibilidad y soluciones personalizadas

• Compatible con las principales marcas de máquinas dobladoras, incluidas Amada, Trumpf, LVD y Bystronic, y se adapta a todos los sistemas de montaje de matrices y punzones plegadores estándar.

• El rectificado de precisión CNC garantiza un montaje perfecto y un funcionamiento estable de la máquina

• Ofrecemos diseños de troqueles personalizados, herramientas profesionales para dobladillos personalizados y soluciones completas de conformado de chapa metálica.

• Reduce los costos de reemplazo de herramientas a largo plazo y reduce los gastos de producción por pieza.

6. Lista de verificación de selección rápida

• ✅ Ajuste los ángulos del troquel adecuadamente para compensar el retroceso de la chapa metálica.

• ✅ Siga la regla de ranura en V de 8x para evitar que las piezas se agrieten y se dañen las herramientas.

• ✅ Haga coincidir las especificaciones del troquel estrictamente con el modelo de su plegadora

• ✅ Reserve suficiente margen de carga de seguridad para el funcionamiento diario de la máquina
