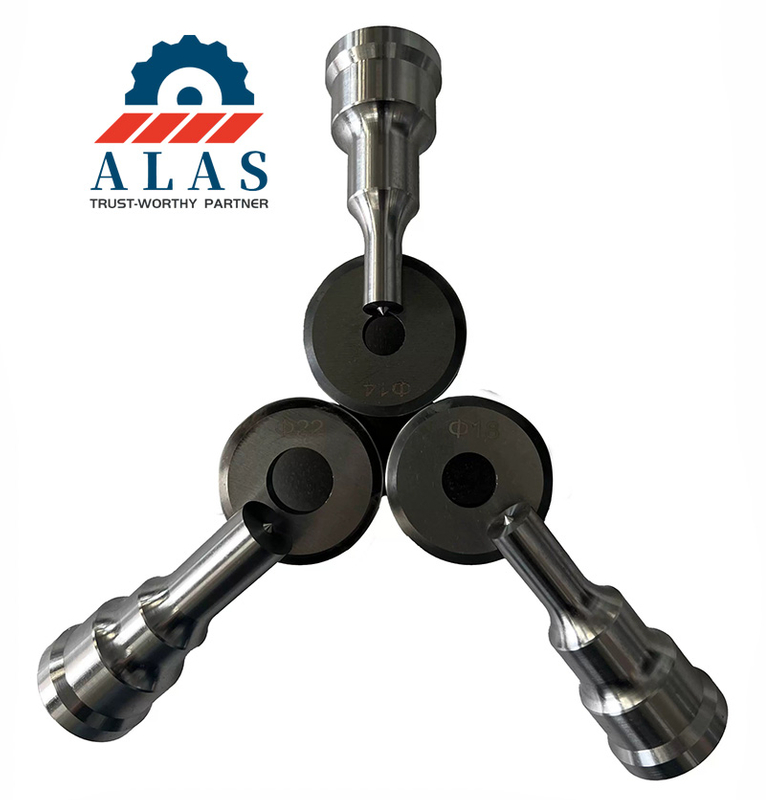

Troqueles y herramientas de punzonado para herreros rectificados con precisión CNC
NANJING ALAS INTERNATIONAL CO., LTD ofrece de alto rendimiento matrices para herreros diseñadas para entornos exigentes de fabricación de metales y punzonado de acero de alta resistencia.
Nuestros troqueles industriales estándar y personalizados están diseñados para ofrecer máxima resistencia al desgaste e integridad estructural absoluta bajo presión continua y de alto tonelaje.
Para garantizar la longevidad de las herramientas líderes en la industria, todos los troqueles para herreros ALAS se fabrican exclusivamente con aceros para herramientas de primera calidad y resistentes a los golpes, incluidos DC53, D2, S7, H13 y M2. A través de nuestro avanzado proceso computarizado de tratamiento térmico al vacío, cada matriz logra una calificación de dureza optimizada de 55 a 62 HRC. Esta ingeniería metalúrgica precisa reduce significativamente el riesgo de astillamiento de los bordes y desgaste de las esquinas, lo que garantiza un orificio limpio y sin rebabas en cada pasada. Admitimos la personalización completa de perfiles de punzonado redondos, cuadrados, oblongos, hexagonales y con formas personalizadas para que coincidan perfectamente con su maquinaria de fabricación con capacidades que van desde 25 a 150 toneladas.
¿Busca juegos completos de punzones y matrices de repuesto o marcas de máquinas específicas? Explore nuestro catálogo completo de herramientas y troqueles para trabajadores del hierro para encontrar la configuración exacta para su taller.
¿Qué es un troquel de herrero?
Un troquel de herrero es un componente de acero para herramientas endurecido que se utiliza en máquinas de herrero hidráulicas y mecánicas para perforar agujeros, crear ranuras y formar formas específicas en láminas de metal, placas de acero, ángulos y perfiles estructurales. El troquel funciona como contraparte estacionaria del punzón: mientras el punzón perfora el material, la cavidad mecanizada con precisión del troquel sostiene la pieza de trabajo desde abajo, asegurando cortes limpios y sin rebabas en cada golpe.
Los troqueles están disponibles en configuraciones redondas, cuadradas, oblongas y hexagonales, así como en formas totalmente personalizadas para satisfacer necesidades de fabricación especializadas. Ya sea que esté reemplazando herramientas desgastadas o ampliando las capacidades de su herrero, el troquel adecuado garantiza una calidad constante del orificio y el máximo tiempo de actividad de la máquina.
Características clave
Construcción de acero para herramientas de primera calidad : diseñado con materiales de alta calidad, incluidos DC53, SKD11, 9CrSi, D2, S7, H13, A2 y Cr12MoV. DC53 ofrece tenacidad y resistencia al desgaste significativamente mejores que SKD11, lo que lo hace ideal para punzonado de alto volumen y trabajo pesado.
Tratamiento térmico al vacío : garantiza una dureza constante (55–62 HRC) en toda la herramienta, lo que reduce las grietas y prolonga la vida útil.
Rectificado de precisión CNC : la holgura se mantiene en ±0,01 mm, lo que proporciona una acción de corte limpia y minimiza las rebabas.
Superficies rectificadas de precisión : todos los troqueles están mecanizados mediante CNC y tratados térmicamente con tolerancias exactas para prolongar la vida útil de la herramienta.
Opciones de espacio libre estándar de la industria : espacio libre estándar para matrices de 1/32' ( 0,79 mm ) optimizado para acero dulce desde 3/16' ( 4,76 mm ) hasta 1/2' ( 12,7 mm ) de espesor. También disponible: espacio libre del 10% del espesor del material (estándar de la industria para punzonado general). Espacios libres personalizados disponibles para acero inoxidable o placas más gruesas.
Amplia gama de formas y tamaños : troqueles redondos (1/8'–2' / 3,175 mm–50,8 mm ), cuadrados, oblongos/rectangulares y hexagonales disponibles. Formas personalizadas fabricadas según sus especificaciones.
Compatibilidad universal : diseñado para adaptarse a todas las principales marcas de herreros, incluidas Edwards, Dake, METALpro, Piranha, Scotchman, Geka (Comeq), Baileigh, Cleveland Steel Tool, JET, Marvel y Unipunch.
Opciones de chaveteros : disponibles con chaveteros de 1/4'×1/8' ( 6,35 mm×3,175 mm ), 4 mm×4 mm, 6 mm×4 mm y ranura en V para evitar la rotación del punzón durante la operación.
Opciones de materiales: D2 frente a S7 frente a H13 frente a DC53
Elegir el grado de acero correcto para su troquel afecta directamente la longevidad de las herramientas y la calidad del orificio. A continuación se muestra una comparación rápida:
D2 (alto contenido de carbono/cromo) : dureza 58–62 HRC. Lo mejor para punzonado de gran volumen, materiales abrasivos y tiradas de producción extendidas. Proporciona una excelente resistencia al desgaste.
S7 (resistente a los golpes) : dureza 55–62 HRC. Lo mejor para aplicaciones de alto impacto, acero estructural grueso y punzonado cerca de los bordes del material. Ofrece dureza superior para resistir el astillado.
H13 (acero para trabajo en caliente) : dureza 55–62 HRC. Lo mejor para aplicaciones de forjado de alta temperatura o de alta resistencia. Mantiene la dureza a temperaturas elevadas.
A2 (endurecimiento al aire) : dureza 55–62 HRC. Punzonado de uso general con buen equilibrio entre resistencia al desgaste y tenacidad.
DC53 – Dureza 58–62 HRC. Una versión mejorada de SKD11, que ofrece dureza y resistencia al desgaste significativamente mayores. Ideal para aplicaciones pesadas, de gran volumen y propensas a golpes.
Consejo de selección : utilice D2 o DC53 cuando la abrasión sea el principal modo de falla. Utilice S7 cuando la herramienta deba absorber cargas de impacto repetidas sin fracturarse.
Tipos de matrices disponibles
Troqueles redondos : el tipo de troquel más común para aplicaciones de perforación estándar. Disponible en tamaños fraccionarios (1/8'–2' / 3,175 mm–50,8 mm ) y métricos.
Troqueles oblongos (ranurados) : diseñados para crear orificios alargados para puntos de montaje ajustables, pasos de cables o aberturas de ventilación.
Troqueles cuadrados : produzca orificios cuadrados limpios para fabricación de acero estructural, gabinetes eléctricos y protecciones de maquinaria.
Troqueles hexagonales : para orificios con forma hexagonal utilizados en tuercas de seguridad, accesorios y herrajes especiales.
Troqueles con formas personalizadas : fabricados según su impresión exacta para geometrías de orificios no estándar. Ideal para sujetadores únicos, perfiles patentados o proyectos de fabricación únicos.
Cómo elegir el tamaño de troquel correcto
El tamaño adecuado del troquel es fundamental para la calidad del orificio y la longevidad de la herramienta. Siga estas pautas:
1. El tamaño del punzón determina el tamaño del agujero. Para un orificio de 1/2' ( 12,7 mm ), utilice un punzón de 1/2' ( 12,7 mm ).
2. Agregue espacio libre para determinar el tamaño del troquel. Para material de hasta 15/32' ( 11,91 mm ) de espesor, agregue 1/32' ( 0,79 mm ) al tamaño del punzón (por ejemplo, punzón de 1/2' / 12,7 mm → matriz de 17/32' / 13,49 mm ). Alternativamente, use el 10% del espesor del material como espacio libre general.
3. Nunca perfore material más grueso que el diámetro del punzón. Esto viola la regla 1:1 y corre el riesgo de romper la herramienta.
4. Ajuste la holgura para materiales más duros. El acero inoxidable requiere entre un 10% y un 15% más de espacio libre que el acero dulce.
5. Aplique lubricante cada 5 a 10 aplicaciones para reducir la fricción, mejorar el acabado del orificio y prolongar la vida útil del troquel.
Especificaciones técnicas
Longitud del troquel (estándar) : 2 pulgadas ( 50,8 mm )
Rango de diámetro de matriz : 1/8'–2' ( 3,175 mm–50,8 mm ) (fraccional); tamaños métricos disponibles
Espacio libre del troquel : 1/32' ( 0,79 mm ) estándar; 10 % de espesor del material; espacios libres personalizados disponibles
Materiales : D2, S7, H13, A2, DC53, SKD11, 9CrSi, Cr12MoV
Tipos de chaveteros : 1/4'×1/8' ( 6,35 mm×3,175 mm ), 4 mm×4 mm, 6 mm×4 mm, ranura en V
Formas : Redonda, cuadrada, oblonga, rectangular, hexagonal, personalizada
Tratamiento térmico : endurecido al vacío para una dureza constante (55–62 HRC) en toda la herramienta
Acabado de la superficie : rectificado de precisión
Marcas de herreros compatibles
Nuestras matrices se fabrican según las especificaciones OEM y son totalmente compatibles con las siguientes máquinas de herrería: Edwards, Dake, METALpro, Piranha, Scotchman, Geka/Comeq, Baileigh Industrial, Cleveland Steel Tool, JET, Marvel, Unipunch y más.
Si su marca no aparece en la lista, contáctenos con el modelo de su máquina y verificaremos la compatibilidad.
Aplicaciones típicas
Fabricación de acero estructural : punzonado de placas de conexión, placas de refuerzo, vigas y ángulos.
Fabricación de automóviles y remolques : rieles de bastidor, soportes, orificios de montaje y componentes de chasis.
Energía renovable : punzonado de bridas de torres, componentes de estanterías solares y piezas de turbinas eólicas.
Trabajo de metales en general : ángulos de hierro, canales, barras planas, láminas de metal y proyectos de fabricación personalizados.
Consejos de mantenimiento para prolongar la vida útil del troquel
Inspeccione antes de cada uso : verifique que no haya astillas, grietas o redondeos en los bordes cortantes.
Mantenga limpios los troqueles : elimine las virutas y los residuos de metal con un cepillo de alambre o aire comprimido.
Utilice lubricante : aplique líquido de corte o lubricante para punzones cada 5 a 10 golpes para reducir la fricción y el desgaste.
Almacenamiento adecuado : almacene los troqueles en un ambiente seco; aplique una capa de aceite ligero antes del almacenamiento a largo plazo.
Reemplace cuando esté desgastado : rebabas excesivas, cortes desiguales o grietas en el troquel indican que es necesario reemplazarlos.
Mantenimiento y vida útil
En condiciones de uso normal (acero dulce, lubricación adecuada), un troquel DC53 puede perforar entre 30 000 y 50 000 agujeros antes de volver a afilarse. Los troqueles se pueden reafilar entre 5 y 8 veces, lo que reduce drásticamente el costo por orificio.
¿Por qué elegir los troqueles ALAS Ironworker?
Fabricado con acero para herramientas de primera calidad: endurecido al vacío y rectificado con precisión para un rendimiento constante.
Cuerpo de troquel de 2' ( 50,8 mm ) estándar de la industria : se adapta a la mayoría de las mesas de troquelado con pedestal y estaciones de punzonado.
Envío exprés disponible: entrega puerta a puerta en un plazo de 3 a 7 días para clientes de EE. UU., Europa, Australia y Medio Oriente, con documentación aduanera manejada por nuestro equipo.
Fabricación personalizada: ¿Necesita una forma o tamaño no estándar? Fabricamos herramientas personalizadas según sus especificaciones exactas.
Precios competitivos: precios directos de fábrica sin cantidades mínimas de pedido en tamaños estándar.
Soporte técnico: nuestro equipo lo ayuda a seleccionar el espacio libre, el material y el chavetero adecuados para su aplicación específica.
Información de pedido

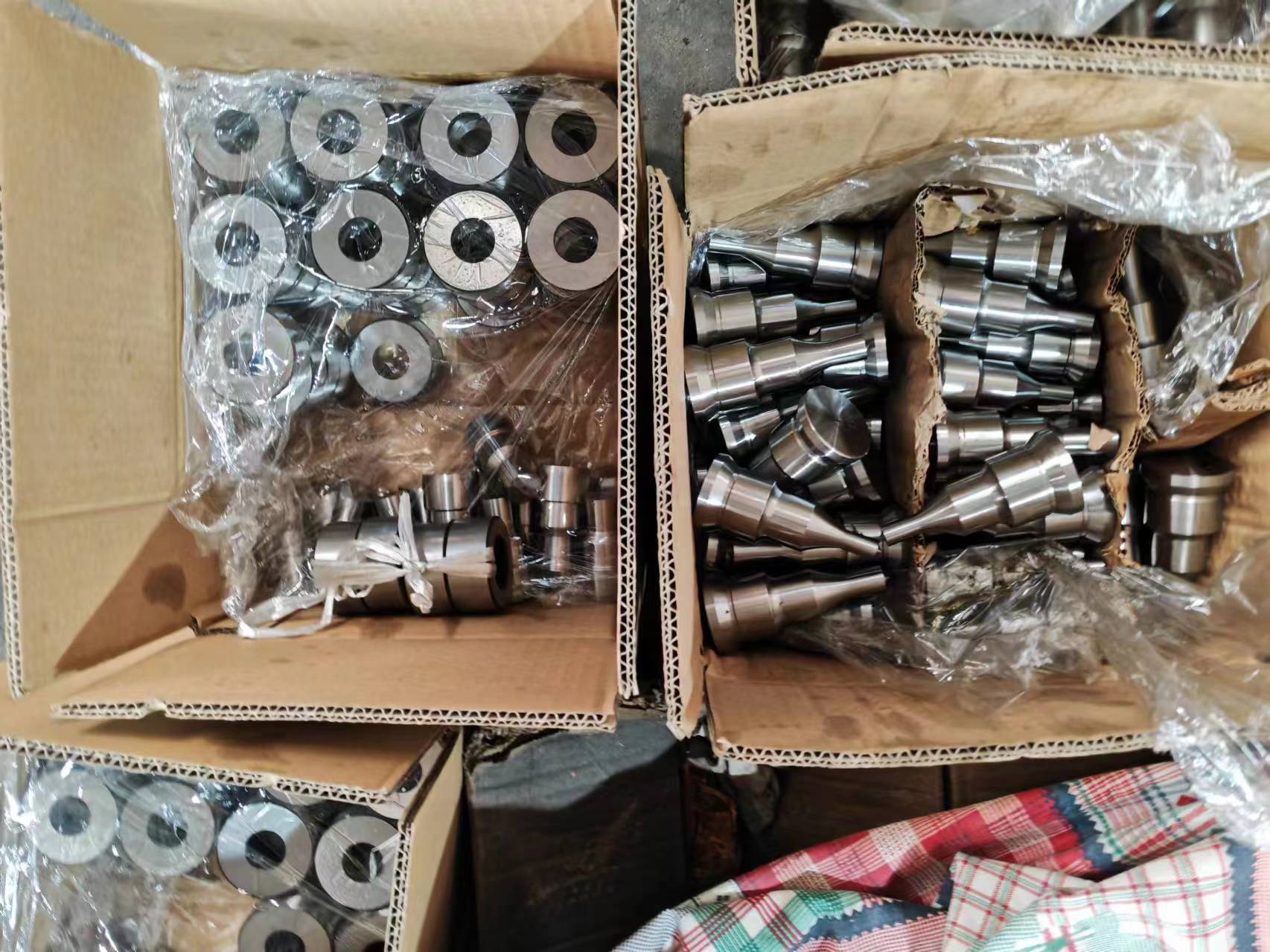

Juegos redondos estándar : En stock, envío el mismo día
Matrices cuadradas (1/4'–1' / 6,35 mm–25,4 mm) : 10 a 15 días hábiles
Troqueles oblongos (varios tamaños) : 10 a 15 días hábiles
Matrices hexagonales (hasta 1'/25,4 mm) : 10 a 15 días hábiles
Formas personalizadas (hechas para imprimir) : 15 a 20 días hábiles
Envío exprés a EE. UU.: 3 a 7 días a través de DHL/FedEx/UPS. Métodos de pago: T/T, L/C o transacción segura en línea.
Contáctenos
¿No está seguro de qué punzón y matriz de herrero se adapta a su máquina y a sus condiciones de trabajo? No dude en enviarnos el modelo de su máquina, el tamaño de punzonado, el espesor del material y los requisitos de procesamiento. El equipo profesional de ALAS proporcionará soluciones personalizadas gratuitas para el grado de acero, la holgura de la matriz y la selección de chaveteros para garantizar una combinación perfecta y un rendimiento de punzonado estable.
