Especificaciones técnicas detalladas y datos de materiales de las hojas de corte de barras de acero
A continuación se muestran las especificaciones técnicas completas y los datos de materiales de las hojas de corte de barras de acero (cuchillas de máquinas cortadoras de barras de acero/cuchillas de corte de acero redondas), que cubren grados de materiales, composiciones, dureza, tolerancias, dimensiones, tratamiento térmico, estándares de separación e indicadores de vida útil. Puede usarse directamente para selección técnica, documentos de licitación, inspección de calidad y hojas de parámetros de comercio exterior.
I. Grados de materiales convencionales y propiedades metalúrgicas (grado de ingeniería)
1. Cr12MoV (SKD11/1.2379): preferido para uso general
- Composición de referencia: C 1,45–1,70%, Si ≤0,40%, Mn ≤0,40%, Cr 11,0–13,0%, Mo 0,40–0,60%, V 0,15–0,30%, S/P ≤0,03%
- Dureza: HRC 58–62 (estándar);
- Rendimiento: Alta resistencia al desgaste, anti-astillado, pequeña deformación; adecuado para barras de acero deformadas HRB400/500 y corte convencional de barras de acero de Φ6–50 mm
- Modelos aplicables: modelos de uso general GQ40, GQ50, GQ60
2. H13 (SKD61 / 1.2344): preferido para alta resistencia/trabajo pesado/corte en caliente
- Composición de referencia: C 0,32–0,45%, Si 0,80–1,20%, Mn 0,20–0,50%, Cr 4,75–5,50%, Mo 1,10–1,75%, V 0,80–1,20%
- Dureza: HRC 48–54 (corte de alta resistencia);
- Rendimiento: alta tenacidad, resistencia al impacto, resistencia a la fatiga térmica y no es fácil de romper; adecuado para barras de acero de gran diámetro y alta resistencia y cargas pesadas continuas
- Aplicación: GQ50/GQ60, cizallas volantes para laminación de acero, corte de barras de acero pretensado
3. 9CrSi (9SiCr): corte económico y liviano
- Composición: C 0,85–0,95%, Si 1,20–1,60%, Cr 0,95–1,25%, Mn 0,30–0,60%
- Dureza: HRC 58–60
- Rendimiento: Resistencia al desgaste general, tenacidad media, bajo costo; adecuado para cortes con carga ligera de acero redondo de Φ6–25 mm

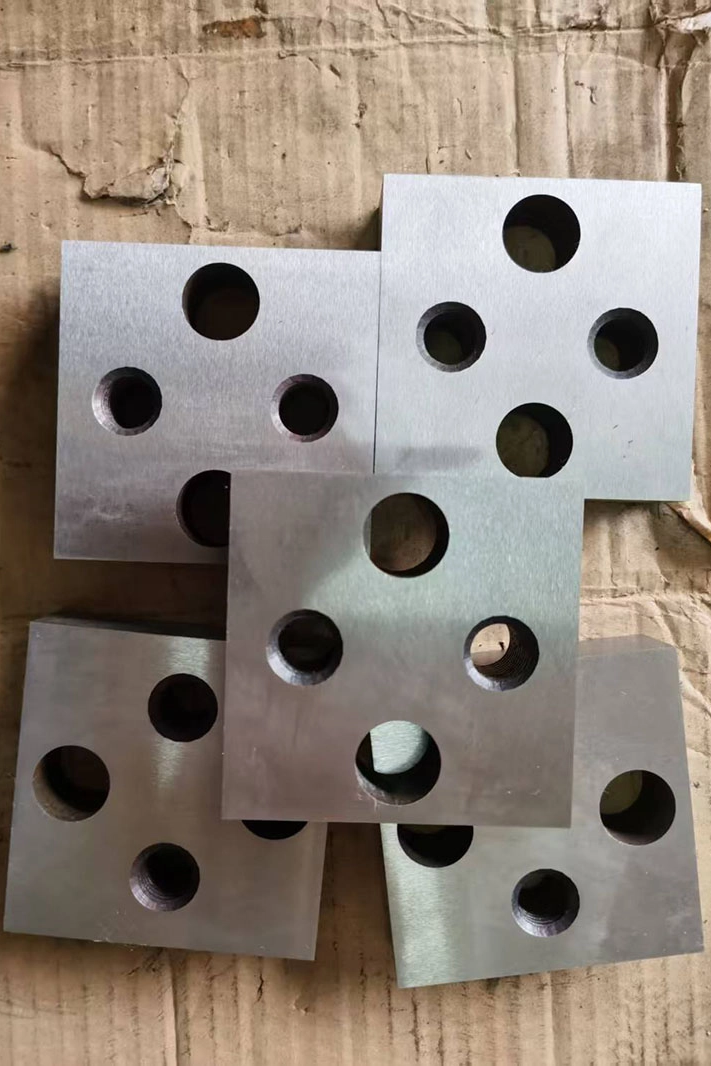

II. Dimensiones y tolerancias estándar (GQ40/GQ50/GQ60)
-GQ40: 83×83×16/18/20 mm; 90×90×18/20 mm; agujeros simples/dobles
-GQ50: 90×90×20/22/25 mm; 100×100×25/28 mm; doble/cuatro agujeros
-GQ60: 100×100×28/30 mm; 130×130×30 mm; cuatro agujeros
- Tolerancia de largo/ancho: ±0,05–±0,10 mm
- Tolerancia de espesor: ±0,03–±0,05 mm
- Planitud: ≤0,02 mm/m
- Paralelismo/Perpendicularidad: ≤0,03 mm/100 mm
- Rectitud del filo: ≤0.015mm/100mm
III. Tratamiento térmico y especificaciones de proceso.
- Proceso: Forjado (relación de forjado ≥3) → Recocido esferoidizado → Mecanizado de precisión → Enfriamiento al vacío → Tratamiento criogénico profundo (-70 ℃ a -80 ℃) → Templado a baja temperatura (2–3 veces)
- Temperatura de enfriamiento: Cr12MoV: 1020–1050 ℃; H13: 1000-1030 ℃
- Temperatura de templado: Cr12MoV: 180–220 ℃; H13: 520–560 ℃
- Uniformidad de dureza: ≤±1 HRC para la misma hoja
- Superficie: Rectificado de precisión Ra 0,4–0,8 μm; Recubrimiento TiN/TiCN opcional (HRC 80+, hoja antiadherente)
IV. Separación de corte y estándares de calidad de corte (clave)
1. Estándares de separación (separación lateral de la hoja)
- Φ6–20 mm: 0,3 mm
- Φ20–32 mm: 0,4 mm
- Φ32–50 mm: 0,5 mm
- Espacio dinámico: 0,02–0,05 mm
2. Calidad de corte
- Error de longitud: ≤±3 mm
- Inclinación de la cara final: ≤1,5°
- Sin fisuras, forma de herradura ni rebabas (profundidad ≤0,3 mm)
- Desgaste del filo: ≤0,6 mm (umbral de reemplazo)
V. Indicadores de vida útil y reemplazo
- Cr12MoV: Aproximadamente 200-300 toneladas de barras de acero convencionales por filo
- H13: Aproximadamente 150 a 250 toneladas de barras de acero de carga pesada por filo
- 9CrSi: aproximadamente 100 a 150 toneladas de barras de acero de carga ligera por filo
- Criterios de reemplazo: aumento de rebabas de corte, inclinación excesiva de la cara del extremo, aplanamiento de la barra de acero y astillado del borde de corte
VI. Guía de selección (por condición de trabajo)
Seleccionar el material de hoja adecuado según los requisitos específicos de su lugar de trabajo es fundamental para maximizar la eficiencia de corte y la longevidad de la herramienta. Aquí está nuestra lista de verificación de recomendaciones completa:
Sitio de construcción general (HRB400/500, Φ6–40 mm):
para acero estructural estándar y procesamiento de barras de refuerzo deformadas, el acero de aleación Cr12MoV tratado térmicamente a HRC 58–62 ofrece el equilibrio ideal entre dureza y resistencia al desgaste. Si sus instalaciones utilizan modelos estándar GQ40/GQ50 de uso general o marcas globales equivalentes para cortes de gran volumen en el sitio, equipar su maquinaria con cuchillas de corte de barra de alta resistencia de primera calidad garantizará cortes limpios y sin rebabas y, al mismo tiempo, minimizará drásticamente los ciclos de reemplazo de herramientas.
Aplicaciones de hormigón pretensado y de alta resistencia (Φ7,1–12,6 mm):
cuando su operación cambia al procesamiento de acero especializado de alta resistencia, las hojas estándar se desafilan o se fracturan rápidamente. Para plantas de pilotes hilados de PHC y patios de concreto pretensado exigentes, necesita una cuchilla cortadora de barra de PC con tratamiento térmico al vacío y diseñada para soportar cargas de tracción extremas sin inducir microfisuras en el acero para herramientas.

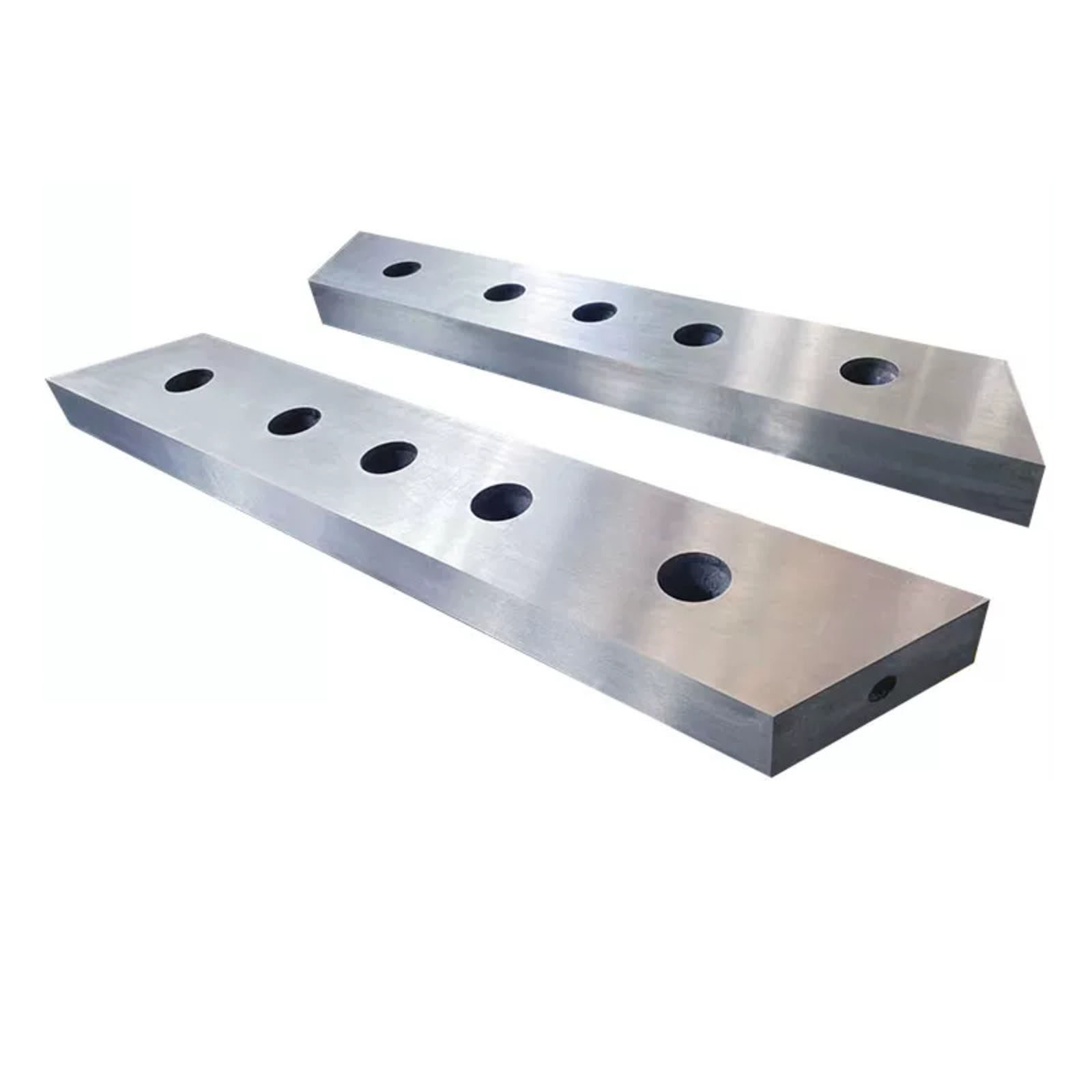

Reciclaje de chatarra y operaciones de alto impacto (Φ32–50 mm de servicio pesado/diámetro grande):
El corte continuo de haces de gran diámetro o la manipulación de acero altamente contaminado introduce cargas de choque severas. Para escenarios donde prevalecen residuos de concreto y chatarra mixta, son obligatorios aceros para herramientas de primera calidad resistentes a impactos como el H13 (optimizado para HRC 50–55 o perfiles de dureza especializados). Actualizar sus pesadas cizallas de cocodrilo hidráulicas por resistentes a roturas de calidad industrial cuchillas de corte de barras de refuerzo es la forma más eficaz de eliminar el desconchado prematuro y garantizar un funcionamiento ininterrumpido en los duros patios de reciclaje.
Operaciones livianas y económicas (Φ6–25 mm, carga liviana):
para talleres de construcción a pequeña escala, cortadoras manuales móviles o tareas de corte intermitentes que involucran aceros al carbono suaves de diámetro más pequeño, el acero para herramientas 9CrSi tratado con HRC 58–60 sirve como una opción altamente rentable y confiable para las tareas de corte rutinarias y cotidianas.
