Fabricantes líderes de herramientas para plegadoras: precisión reinventada

• Punzón (matriz superior) : la parte móvil que aplica presión.

• Troquel (Lower Die) : La parte fija que soporta la lámina de metal.

Componentes principales y principio de funcionamiento básico

Troquel superior (punzón)

Troquel inferior (troquel)

Principio de funcionamiento

1. Coloque la lámina de metal en el troquel inferior.

2. El ariete empuja el troquel superior hacia abajo verticalmente, haciendo que la lámina se ajuste a la forma de los dos troqueles y se deforme permanentemente.

3. Cuando se alcanza la carrera y la presión establecidas, se realiza la flexión.

4. El troquel superior retrocede y puedes sacar la pieza terminada.

Características de las herramientas para prensa plegadora

• Alta dureza y resistencia al desgaste : Fabricado en acero aleado (como 42CrMo), tratado mediante temple y revenido. Tiene alta dureza (HRC45–HRC50), gran capacidad de carga y buena resistencia al desgaste para soportar alta presión y fricción durante la flexión.

• Personalizable : Según las necesidades de la pieza (ángulo, forma, tamaño, espesor del material), los punzones se pueden hacer en formas especiales (arco, cuello de cisne, irregulares) y los troqueles inferiores pueden tener diferentes anchos de ranura en V (8 mm, 16 mm, 24 mm) o ranuras especiales.

• Buena compatibilidad : las especificaciones del molde (altura, tipo de soporte, tamaño de instalación) deben coincidir con el sistema de sujeción de la plegadora, la carrera del ariete y el tonelaje nominal. El tamaño de conformado debe ajustarse al dibujo de la pieza para garantizar la precisión del doblado y la tasa de aprobación.

• Estandarizado : las herramientas plegadoras comunes tienen especificaciones estándar, se adaptan a las principales marcas (Amada, Trumpf, Wila) y se pueden usar directamente. Se pueden personalizar moldes especiales para las necesidades comerciales.

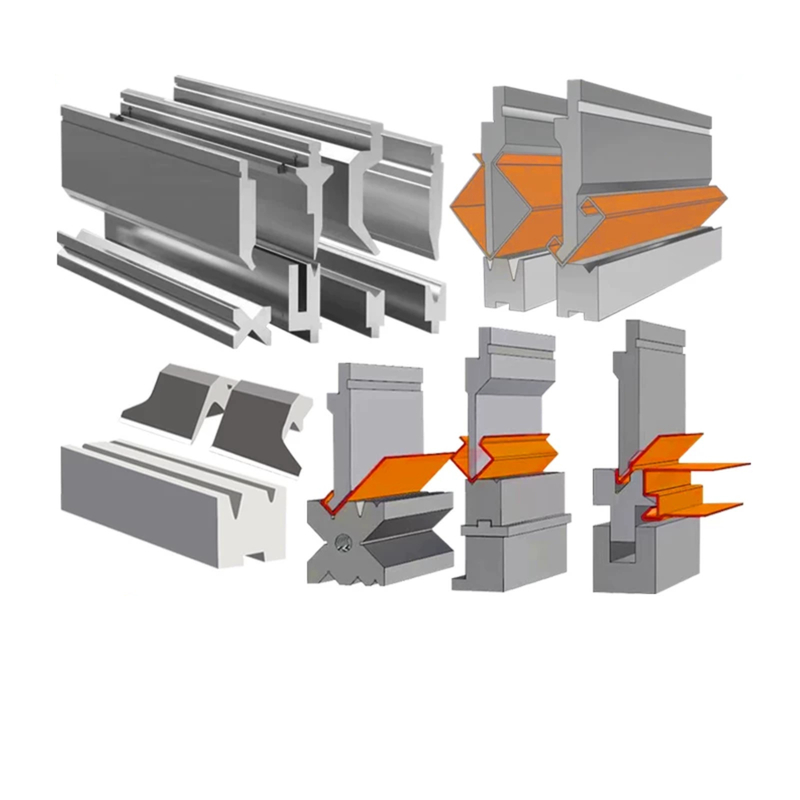

Clasificaciones comunes de herramientas para plegadoras

Formando forma

• Punzones de borde recto estándar : Para doblado recto regular; el más utilizado.

• Punzones de ángulo agudo : Para flexión de ángulo pequeño o ajuste de recuperación elástica, lo que garantiza ángulos agudos de alta precisión.

• Punzones Cuello de Cisne : Para canales en U y piezas profundas, evitando el contacto con bordes ya doblados.

• Punzones de radio : Para curvaturas en arco y redondeadas (p. ej., piezas curvas, filetes de transición).

• Punzones Irregulares : Realizados a medida para piezas especiales según planos.

Por escenario de aplicación

• Herramientas estándar para doblar láminas de metal : para materiales comunes (acero dulce, acero galvanizado), rentables.

• Herramientas para Doblar Acero de Alta Resistencia : Espesadas y de alta dureza, para materiales difíciles de doblar (acero inoxidable, placas de aleación de alta resistencia).

• Herramientas especiales para láminas delgadas : Fabricadas con precisión para evitar deformaciones, deformaciones y rayones de láminas delgadas.

Por interfaz de instalación

• Tipo Amada / Promecam : Se adapta a las plegadoras de la serie Amada.

• Tipo Trumpf/Wila : Se adapta a las plegadoras de las series Trumpf y Wila.

• Nuevo tipo estándar : interfaz universal, se adapta a la mayoría de plegadoras domésticas.

Cómo seleccionar herramientas para prensa plegadora

1. Haga coincidir las características del material (evite la recuperación elástica y el agrietamiento)

• Acero dulce: poco rebote elástico; use un punzón de 86°–88° para doblar 90°.

• Acero inoxidable/acero de alta resistencia: Mucha recuperación elástica; utilice un punzón de 85° o ajuste el ángulo del punzón para evitar la desviación del ángulo.

2. Siga el 'Principio 8×' (Estándar de ancho de ranura en V)

• Hojas delgadas (T < 3 mm): Use V = 6T para filetes más pequeños.

• Hojas gruesas (T > 8 mm): Utilice V = 10T–12T para reducir la fuerza de flexión, evitando daños al molde y grietas en las piezas.

3. Preste atención al tonelaje de presión

• Asegúrese de que la herramienta pueda soportar la presión de la plegadora; la sobrecarga romperá el molde y dañará la máquina.

• Calcule el tonelaje de flexión según el espesor del material, la resistencia a la tracción y el ancho de la ranura en V.

• El tonelaje de la máquina debe ser inferior a la capacidad nominal del molde, con un margen de seguridad del 10 % al 15 %.

• Para láminas gruesas y acero de alta resistencia, utilice herramientas engrosadas o segmentadas para distribuir la presión y prolongar la vida útil del molde.

4. Elija la forma de punzón adecuada

• Punzones estándar: Para doblado recto regular.

• Punzones de ángulo agudo: Para ángulos pequeños y ajuste de recuperación elástica.

• Punzones de cuello de cisne: Para canales en U y piezas profundas.

• Punzones de arco/irregulares: Para piezas curvas o especiales, basados en planos precisos.

5. Garantizar la instalación y la compatibilidad de la máquina

• Compatibilidad de soporte : Tipos comunes (Amada/Promecam, New Standard, Trumpf/Wila). Verifique el estilo de sujeción de la máquina antes de comprarla.

• Coincidencia de carrera y altura : La altura del molde debe coincidir con la carrera del ariete y la abertura de la mesa de trabajo. Demasiado alto: no puedo terminar de agacharme; Demasiado corto: Afecta la carga/descarga y la eficiencia.

• Verifique la compatibilidad de la interfaz para garantizar una instalación estable y un posicionamiento preciso.

Precauciones de selección clave

1. No ignore la recuperación elástica del material, ya que provocará ángulos de flexión imprecisos.

2. Siga estrictamente la regla 8×: evita que las piezas se agrieten y se dañen por moho.

3. Garantice la compatibilidad total con la máquina: evita fallos en la instalación.

Fabricantes líderes de herramientas para plegadoras: precisión reinventada

Nuestra compatibilidad de herramientas

• Estilo europeo/Promecam: Se adapta a Amada, Promecam, Durma, para fabricación de chapa metálica en general.

• Nuevo estilo estándar/Wila: Se adapta a Trumpf, Bystronic, Safan, para doblado automático de alta gama.

• Estilo americano: Se adapta a Cincinnati, Niagara, para doblado industrial de servicio pesado.

Nuestras ventajas

• Personalización rápida : ¿Necesita un desplazamiento especial, un punzón de cuello de cisne o un troquel multi-V? Nuestro equipo interno puede fabricar prototipos en días, no en semanas.

• Trazabilidad de la calidad : cada herramienta tiene especificaciones de materiales y números de lote grabados con láser para una transparencia total.

• Rentable : compre directamente de fábrica, sin márgenes de intermediarios y obtenga soporte técnico directo.
