Matrices de Punzonado para Tubos Cuadrados y Redondos: Tipos, Diseño, Selección y Mantenimiento
1. Desafíos Técnicos en el Punzonado de Tuberías
Tubo Cuadrado: Al perforar, el tubo tiende a colapsar hacia adentro bajo la presión, lo que arruina su estética y estructura.
Tubo Redondo: Su superficie curva dificulta el posicionamiento del punzón, lo que suele provocar desviaciones del orificio o el aplanamiento de la tubería.
Nuestra Solución: Utilizamos tecnología de mandril interno o juegos de matrices contorneadas. Estos componentes sostienen el tubo desde el interior durante la presión, garantizando un punzonado sin deformación.
2. Material del Molde: ¿Por qué elegir SKD11?
Nuestras matrices están fabricadas con aceros para herramientas de grado superior (SKD11 o DC53):
Alta Dureza: Tras el tratamiento térmico al vacío, alcanzan una dureza de HRC 60-62, garantizando resistencia extrema.
Vida Útil Prolongada: Duran de 3 a 5 veces más que los moldes de acero al carbono convencionales, soportando cientos de miles de ciclos.
Cortes Limpios: El rectificado de precisión de los bordes reduce la fricción y el calor, dejando un acabado liso y sin rebabas.
3. Guía de Selección: Cómo elegir el molde adecuado
Para fabricar el molde perfecto según sus necesidades, por favor confirme:
Geometría y Tamaño: Tubo cuadrado, redondo o perfiles especiales (con dimensiones exactas).
Espesor de Pared: Podemos procesar tubos de hasta 6 mm de espesor.
Tipo de Orificio: Redondo, cuadrado, oblongo (tipo riñón) o formas personalizadas.

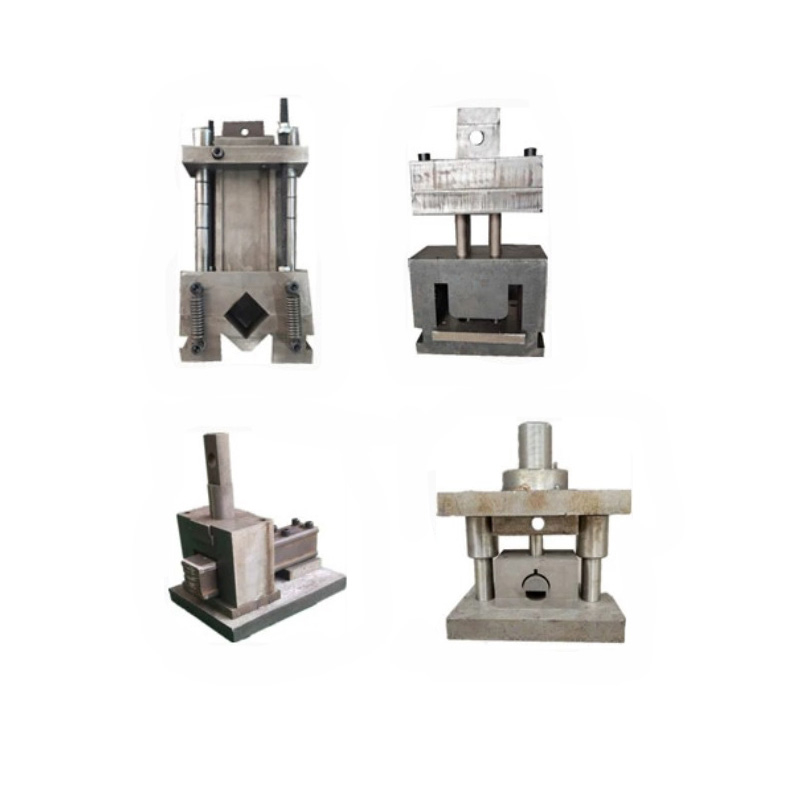

4. Clasificación de Matrices y Aplicaciones
4.1 Según el tipo de tubería
Matrices para Tubo Cuadrado: Equipadas con cavidades planas y bloques de posicionamiento. Evitan el hundimiento y mantienen la equidistancia. Ideales para barandillas, estanterías y estructuras metálicas.
Matrices para Tubo Redondo: Poseen cavidades curvas que evitan la rotación o deformación del tubo. Ideales para pasamanos, redes de seguridad y soportes.
Juego Universal de Modo Dual: Permite el cambio rápido entre configuraciones cuadradas y redondas, optimizando costos en producciones de lotes pequeños.
4.2 Según el sistema de accionamiento
Hidráulico: Ideal para paredes gruesas y orificios grandes. Ofrece presión estable y alta eficiencia.
Neumático: Perfecto para paredes delgadas y orificios pequeños. Rápido y económico.
Mecánico: Integrado en prensas de punzonado para producción continua a gran escala.
5. Características Clave del Diseño
Pasadores Antirrotación: En tubos redondos, aseguran que el orificio no se desvíe.
Placas Extractoras: Evitan que el material se atasque y protegen la superficie del tubo contra rayaduras.
Ranuras para Virutas: Eliminan rápidamente los desechos de metal para proteger la integridad del molde.
6. Consejos de Operación y Seguridad
Verifique la alineación entre el punzón (superior) y la matriz (inferior) antes de operar.
Limpie las virutas y verifique la lubricación en cada turno.
Importante: Realice pruebas con 3 a 5 piezas antes de iniciar la producción en masa para verificar diámetros y rebabas.
No exceda la capacidad máxima de espesor de pared especificada para evitar la rotura del punzón.
7. Mantenimiento Diario
Aplique aceite especial para estampado en cada turno.
Rectificado: Verifique el filo periódicamente. Los punzones de DC53 para acero inoxidable suelen requerir rectificado o reemplazo tras 100,000 golpes.
Aplique aceite antioxidante al almacenar los moldes.
8. Solución de Problemas Comunes
Desviación del orificio: Ajuste la posición o reemplace el manguito guía.
Rotura del punzón: Verifique que el material no sea demasiado duro o aumente el espacio libre (clearance).
Rayaduras en el tubo: Ajuste la presión de los resortes o añada almohadillas protectoras.
Exceso de rebabas: Esmerile el borde del punzón o ajuste el juego entre punzón y matriz.
Conclusión
Las matrices de punzonado de alta calidad aumentan drásticamente su eficiencia. Como fabricantes profesionales, ofrecemos soluciones integrales para postes de cercas, barandillas de acero inoxidable y perfiles industriales.
