Dominar la Unión Perfecta: La Importancia de las Matrices de Entallado para Tubos Cuadrados
En la fabricación de muebles, pasamanos y estructuras metálicas, la calidad de las uniones determina directamente la resistencia y la estética del producto final. El entallado (o muescado) de los tubos es el paso crítico antes de la soldadura. El uso de herramientas de baja calidad suele provocar el colapso de las paredes del tubo o la aparición de rebabas excesivas. Una matriz de entallado profesional es la solución definitiva.
Función y Operación del Troquel
Corte a 45°
Perfora biseles precisos en los extremos para lograr uniones perfectas en marcos de 90°.
Muescas en V
Facilita el doblado y la soldadura posterior en ángulos específicos.

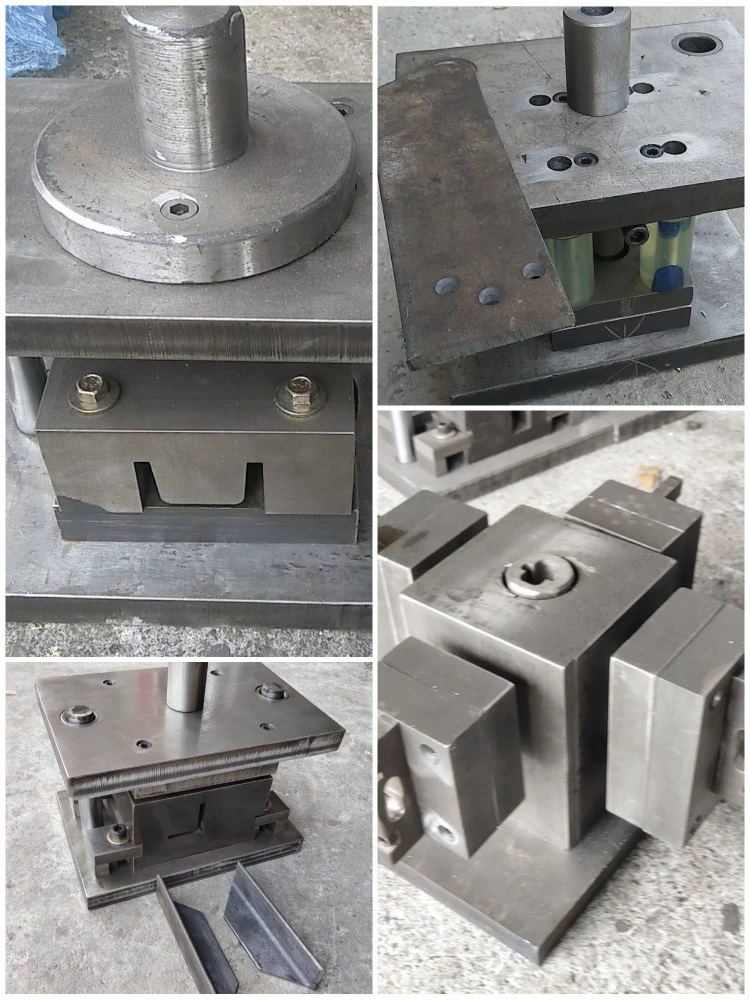

Mecánica de Trabajo
Consta de una matriz superior (bloque de cuchillas en cuña) y un troquel inferior con cavidad de posicionamiento. Permite cortar una o dos esquinas simultáneamente con total precisión.
Materiales de Élite: SKD11 y DC53
Para la producción en masa, utilizamos aceros de herramientas con tratamiento térmico al vacío para garantizar dureza y tenacidad extremas.
Acero para Herramientas SKD11 (Cr12MoV)
Es un acero con alto contenido de carbono y cromo, estándar de oro en la industria.
Dureza
HRC 60-64 tras tratamiento térmico.
Ventajas
Alta resistencia al desgaste bajo fricción constante y dureza uniforme en todo el cuerpo de la matriz.
Ideal para
Producción de volumen medio-alto y tubos de paredes gruesas.
Acero para Herramientas DC53
La evolución optimizada del SKD11.
Ventajas
Mayor contenido de Molibdeno (Mo) y Vanadio (V) que mejoran la tenacidad. Resiste mucho mejor el astillamiento en procesos de alta velocidad.
Ideal para
Líneas de producción automatizadas y funcionamiento estable a largo plazo sin mantenimiento frecuente.
El Valor de la "No Deformación"
El desafío principal es evitar que la pared interior se doble bajo la presión del punzón. Nuestros diseños solucionan este problema:
Soporte de Mandril Interno
Mantiene la pared del tubo recta desde el interior, eliminando cualquier hundimiento.
Precisión en la Holgura (Clearance)
Un ajuste milimétrico entre piezas que corta como un bisturí, entregando bordes limpios y sin rebabas.

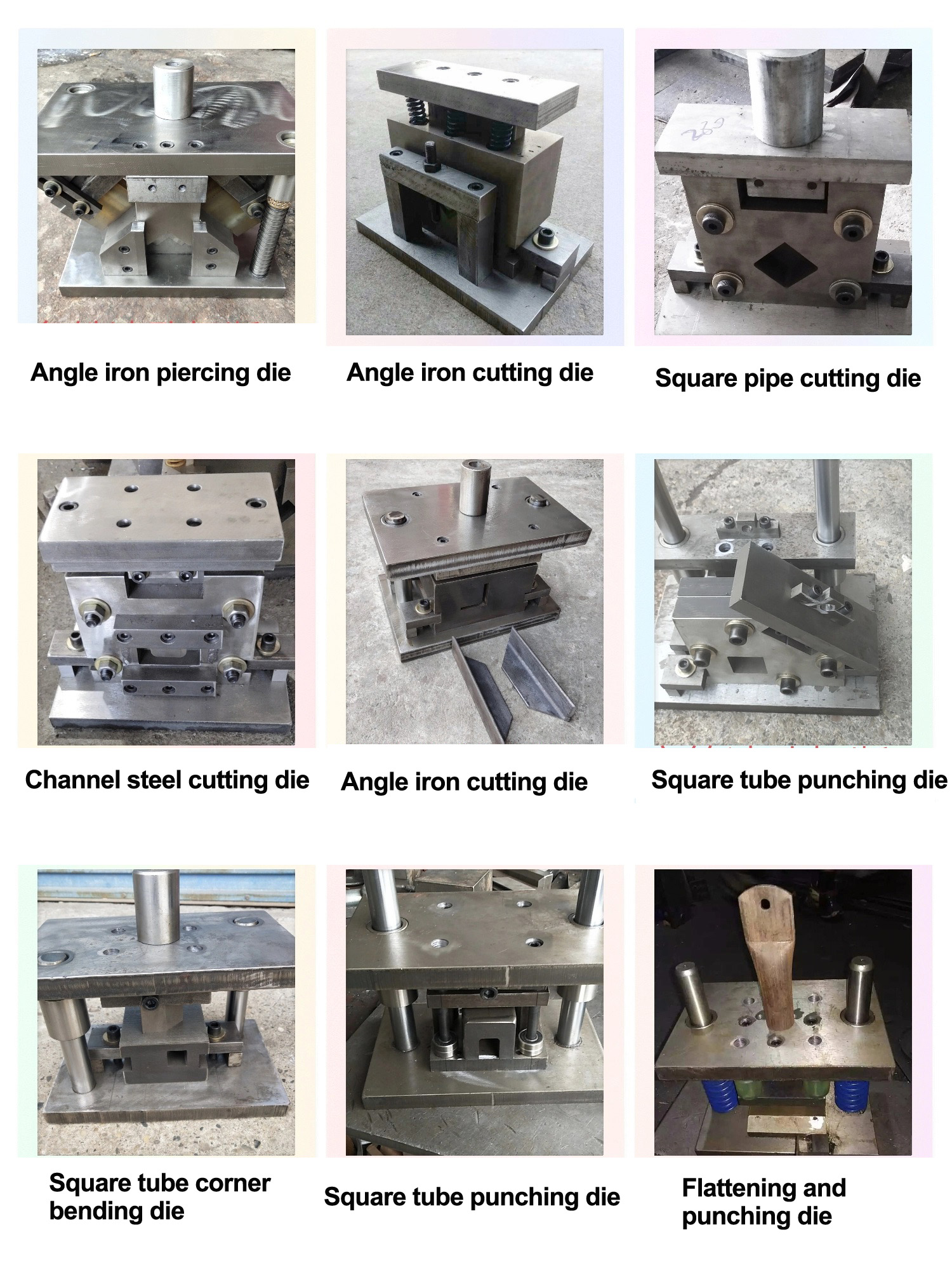

Tipos de Entallado Comunes

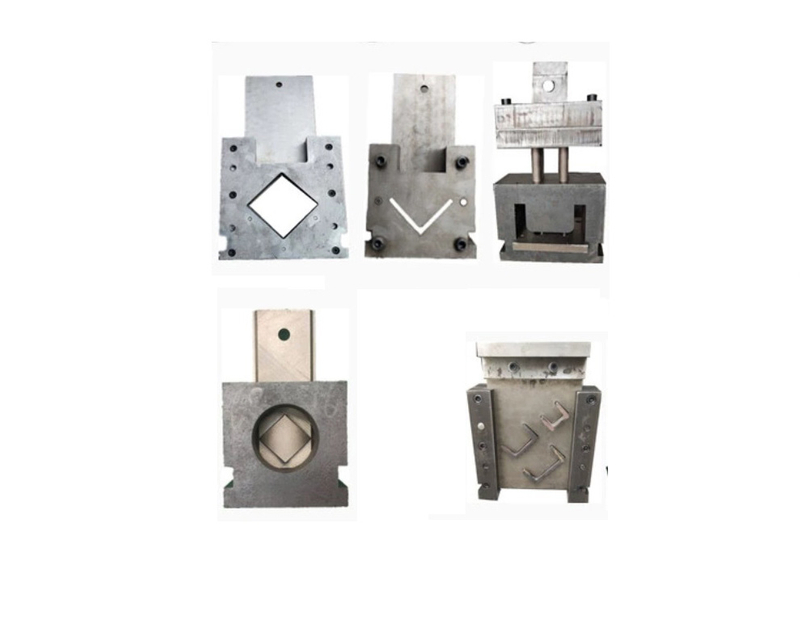

Muesca en V de 90°
Esencial para marcos cuadrados; los tubos encajan sin dejar espacios vacíos.
Corte de Esquina a 45°
Para uniones en ángulo con soldaduras firmes y estéticas.
Perfiles Personalizados
Diseñamos soluciones a medida para sus necesidades geométricas únicas.
Optimice su Línea de Producción
Sustituir el corte manual por matrices de entallado hidráulicas ofrece beneficios inmediatos:
Velocidad
Finalice una pieza en menos de 2 segundos.
Ahorro
Elimine los costos de mano de obra en el proceso de esmerilado (pulido manual).
Calidad
Mejora drásticamente la consistencia de la soldadura y la resistencia estructural.
Conclusión
Una matriz de corte de precisión no solo acelera el montaje, sino que eleva la calidad percibida de sus productos. Actualice sus herramientas a grado industrial y garantice esquinas perfectas en cada proyecto.
