Herramientas para plegadoras: el núcleo del doblado de precisión

¿Qué son las herramientas para plegadoras y los troqueles para máquinas dobladoras?

Principio básico de funcionamiento

• Coloque la lámina de metal en el troquel inferior.

• El control deslizante mueve el troquel superior hacia abajo para presionar la hoja.

• La lámina se dobla para adaptarse a los troqueles (deformación plástica permanente).

• Después de alcanzar la presión/carrera establecida, el troquel superior regresa.

• Retire la pieza de trabajo terminada.

Aplicaciones clave

• Fabricación de maquinaria

• Fabricación de chapa

• Producción de hardware

• Fabricación de gabinetes y cerramientos

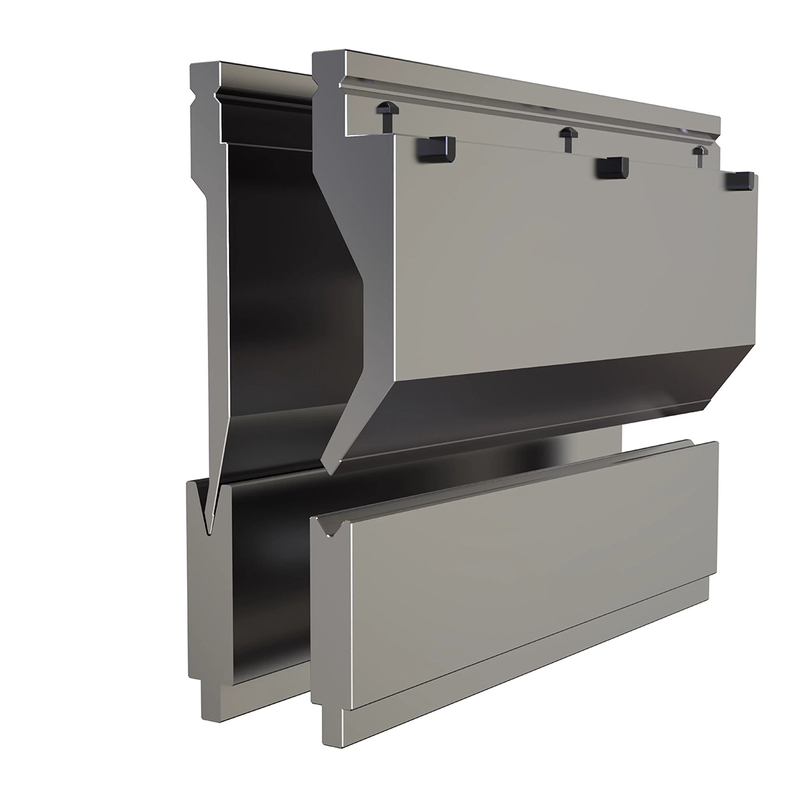

Componentes principales de las herramientas para plegadoras

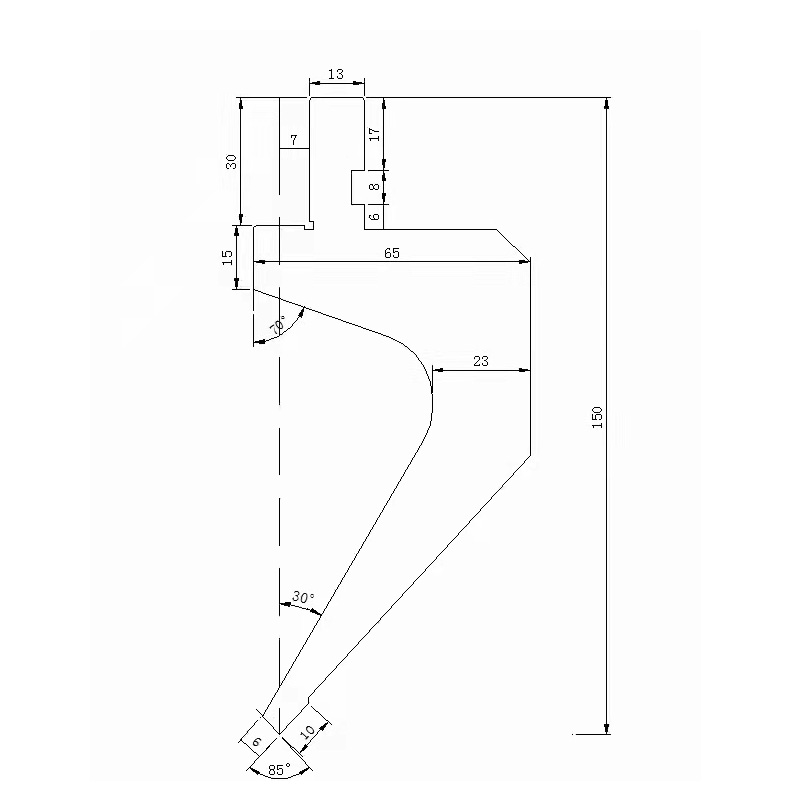

Troquel superior (punzón)

Tipos de troqueles superiores comunes

• Punzón de borde recto estándar : Para doblado recto general (el más utilizado).

• Herramientas de ángulo agudo (punzón de ángulo agudo) : para flexión de ángulo pequeño y compensación de recuperación elástica.

• Punzón de cuello de cisne : para canales en U y doblado profundo de cajas; evita interferencias con bridas dobladas.

• Arc Punch : Para piezas curvas y formación de esquinas redondeadas.

• Perforación irregular personalizada : para formas complejas y no estándar.

Troquel inferior (troquel)

Tipos comunes de troqueles inferiores

• Troquel en V estándar : Ranura en V básica para doblado general.

• Troquel Multi-V : Múltiples ranuras en V para varios espesores de material.

• Troquel de ranura especial : Ranuras personalizadas para requisitos de flexión únicos.

Características clave de las herramientas para plegadoras de alta calidad

Alta rigidez y resistencia al desgaste

• Material principal: Acero estructural aleado (p. ej., 42CrMo).

• Tratamiento térmico: Temple y revenido; dureza HRC45–52.

• Beneficios: Soporta alta fuerza de extrusión y fricción; larga vida útil.

Personalización completa

• Punzones: Formas personalizadas (arco, cuello de cisne, irregular).

• Matrices: Anchos de ranura en V personalizados (8 mm, 16 mm, 24 mm) o ranuras especiales.

Compatibilidad perfecta

• Coincide con las especificaciones de la máquina: sistema de sujeción, carrera deslizante, tonelaje.

• Se alinea con los dibujos de la pieza de trabajo: garantiza la precisión del doblado y la tasa de aprobación.

Estandarización y serialización

• Los moldes estándar se adaptan a Amada, Trumpf, Wille, etc.

• Moldes especiales: Totalmente personalizables para las necesidades empresariales.

Clasificaciones comunes de herramientas para plegadoras

Formando forma

• Herramientas de borde recto estándar : Doblado de borde recto convencional.

• Herramientas de ángulo agudo : formación de ángulos agudos de alta precisión.

• Herramientas de cuello de cisne : procesamiento de canales profundos y en forma de U.

• Herramientas de arco : doblado de esquinas curvas y redondeadas.

• Herramientas irregulares : personalizadas para dibujos de piezas de trabajo especiales.

Por escenario de aplicación

• Herramientas de chapa estándar : para acero dulce, acero galvanizado (rentable).

• Herramientas de acero de alta resistencia : espesadas, de alta dureza para acero inoxidable y aleaciones.

• Herramientas de material fino : fabricadas con precisión para evitar deformaciones y rayones.

Por interfaz de instalación

• Tipo Amada/Promecam : Compatible con máquinas Amada.

• Tipo Trumpf/Wila : Compatible con máquinas Trumpf y Wila.

• Nuevo tipo estándar : interfaz universal para la mayoría de las máquinas domésticas.

Cómo seleccionar las herramientas adecuadas para prensa plegadora

1. Combinar las características del material

• Compensación de recuperación elástica : Acero dulce (punzón de 86°–88°); acero inoxidable (punzón de 85°).

• Coincidencia de espesor del material : las placas delgadas/medianas/gruesas necesitan las especificaciones de troquel correspondientes.

2. Siga el 'Principio 8x' (Selección de ranura en V)

• Regla central : ancho en V = 8 × espesor del material (ideal para placas de 3 a 8 mm).

• Ajustes : Placas delgadas (V=6T); placas gruesas (V=10T–12T).

3. Limitación del tonelaje por presión

• Sin sobrecarga : tonelaje de la máquina < capacidad del troquel (margen de seguridad del 10 al 15 %).

• Materiales gruesos/de alta resistencia : utilice matrices engrosadas o segmentadas.

4. Elija la forma de punzón correcta

• Haga coincidir el punzón con la pieza: estándar, ángulo agudo, cuello de cisne, arco o personalizado.

• Punzón de cuello de cisne : fundamental para curvaturas en U profundas para evitar interferencias.

• Herramientas de ángulo agudo : esenciales para curvaturas de ángulo pequeño de alta precisión.

5. Garantizar la compatibilidad de la máquina

• Tipo de vástago : Combina con los sistemas de sujeción Amada, Trumpf, Wila o New Standard.

• Altura del troquel : Alinear con el recorrido del deslizador de la máquina y la apertura de la mesa de trabajo.

Precauciones críticas de selección

• Siempre tenga en cuenta la recuperación elástica del material para evitar imprecisiones en los ángulos.

• Siga la regla 8x para evitar que la pieza de trabajo se agriete y se dañe el troquel.

• Verifique la compatibilidad total de la máquina para evitar fallas en la instalación.

En resumen: las herramientas para plegadoras de alta calidad son la base de un doblado confiable. Los punzones de cuello de cisne, los troqueles en V múltiples, las herramientas de ángulo agudo y los moldes personalizados ayudan a lograr resultados de doblado estables y de alta precisión.
