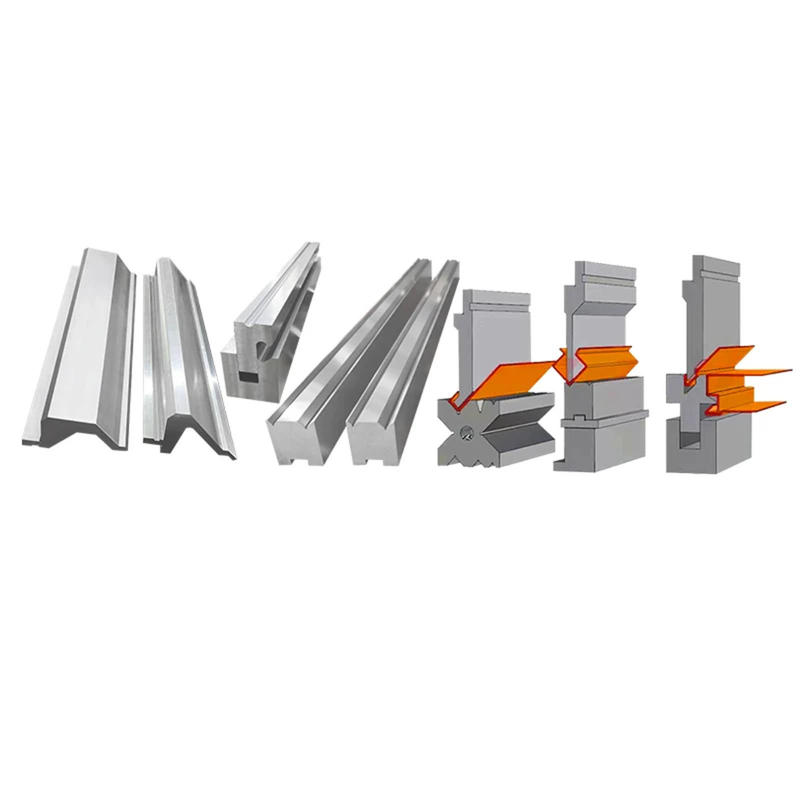

Herramientas para prensa plegadora: guía completa para eliminar el error de ángulo de flexión y el retorno elástico
1. Rendimiento principal y características técnicas

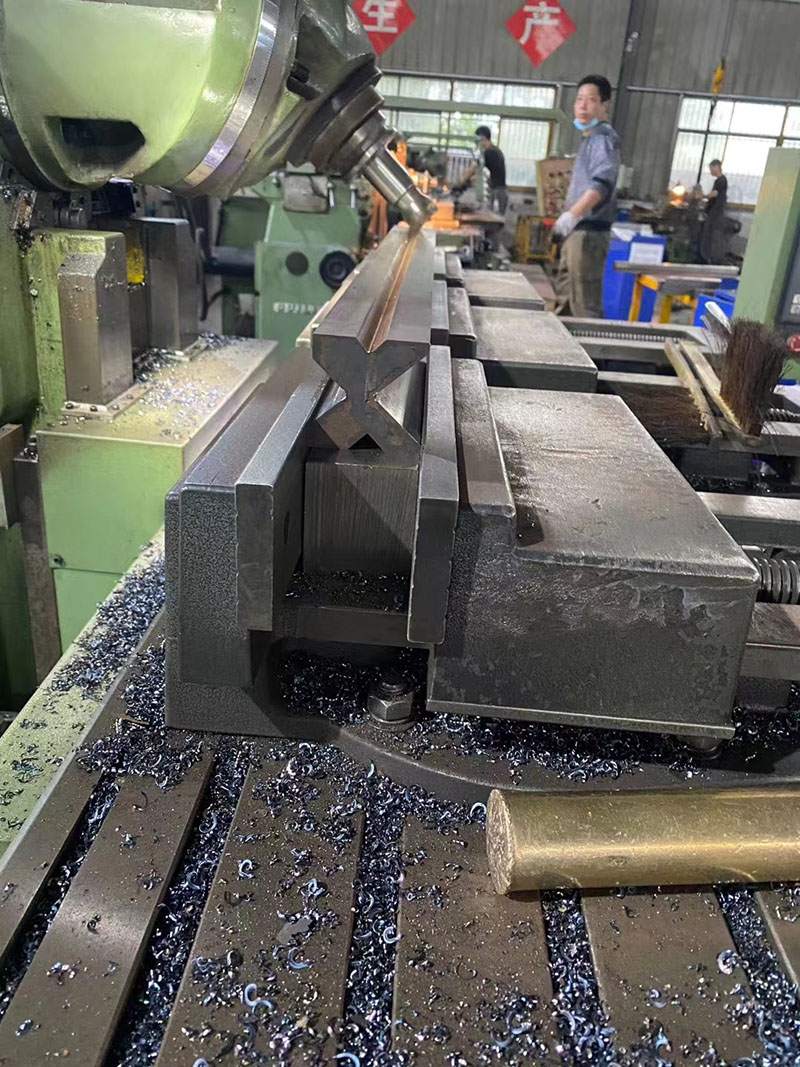

Rectificado CNC de precisión de ±0,01 mm : Cada superficie de trabajo está completamente mecanizada por CNC y rectificada con tolerancias estrictas. Esto elimina las diferencias dimensionales entre lotes y mantiene los ángulos de plegado constantes en la producción de gran volumen.

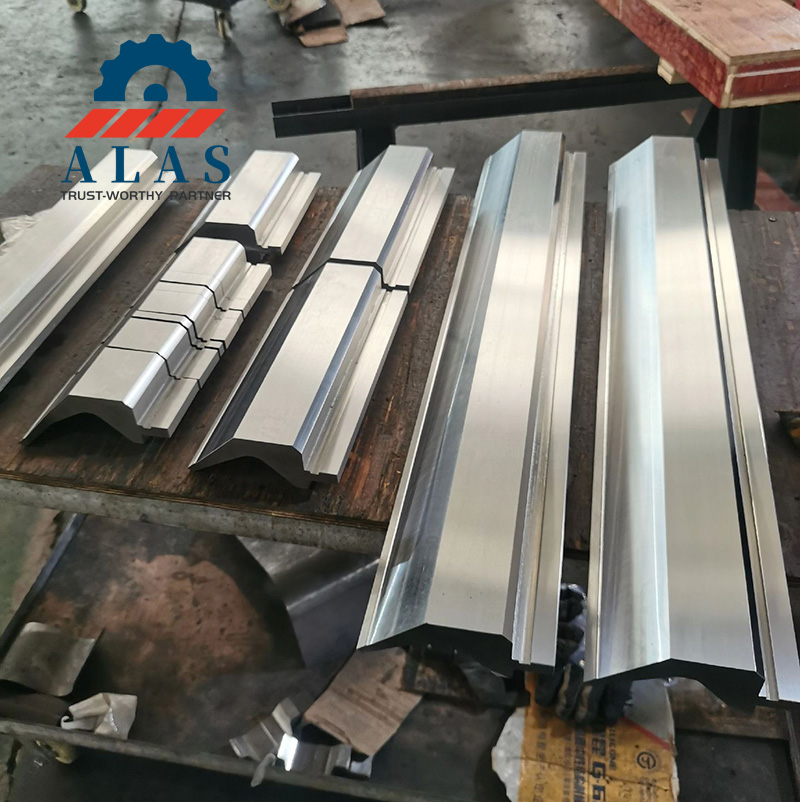

Estructura modular segmentada : Las longitudes de segmento estándar cubren 20 mm, 40 mm, 200 mm, 500 mm y 800 mm. El ensamblaje segmentado se adapta a cualquier longitud de pieza de trabajo, reduce el peso total de la herramienta y permite el reemplazo rápido de segmentos individuales desgastados en lugar de juegos de troqueles completos.

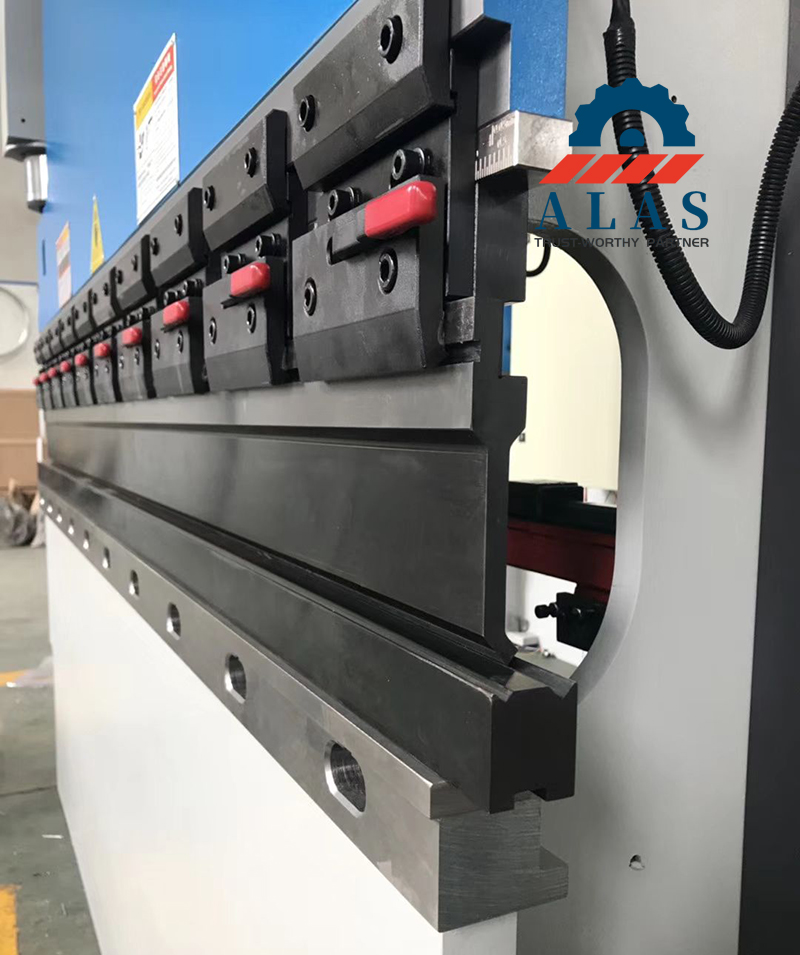

Compatibilidad global con Quick-Clamp : Construido según los estándares industriales europeos, americanos y japoneses. Ajuste directo para sistemas de sujeción rápida Wila y Amada. Se puede realizar un cambio completo de herramienta en 2 minutos para acortar el tiempo de inactividad de la máquina.
Resistencia al desgaste con tratamiento térmico de alta resistencia : disponible en acero de aleación 42CrMo y 55SiCr. El tratamiento térmico integrado y la nitruración de iones de plasma logran una dureza superficial de HRC 52–56, lo que aumenta la resistencia al desgaste en un 60 % en comparación con las matrices ordinarias de acero al carbono sin tratar para una producción estable a largo plazo.
Punzones estándar y personalizados de gama completa : Los ángulos de punzonado en stock incluyen estilos agudos de 86°, 88°, 90° y 30°. Se encuentran disponibles matrices de radio personalizadas, matrices de aplanamiento y herramientas de formas especiales según los dibujos técnicos del cliente.
Diseño de compensación de recuperación elástica incorporado : la geometría de curvatura aguda de 85° especialmente diseñada compensa la recuperación elástica natural del acero inoxidable y el acero de alta resistencia, resolviendo eficazmente el problema común de los ángulos de apertura de gran tamaño después de la flexión.
Estructura reforzada antitorsión : Los perfiles de hombro y chavetero optimizados resisten la torsión de la herramienta bajo cargas parciales y desplazadas. Esto extiende la vida útil tanto de las herramientas como del equipo plegador.
2. Comparación de parámetros técnicos
| Parámetro | Troqueles estándar europeos | Troqueles estándar americanos | Troqueles de larga duración y servicio pesado |
| Estilo de perforación superior | Punzón afilado segmentado de 90°/88° | Punzón de una pieza con vástago de 3/4' | Punzón intercambiable de doble V |
| Abertura en V inferior (mm) | 6 / 8 / 12 / 16 / 20 / 25 / 32 / 40 | 0,472' ~ 2,0' (12~50 mm) | 6~50 mm con inserciones de desgaste endurecidas |
| Tolerancia de ángulo | ±0,2° | ±0,3° | ±0,15° |
| Dureza (HRC) | 50–52, capa nitrurada de 0,2 mm | 48–50 | 54–56 con tratamiento superficial de ultraprecisión |
| Longitud estándar (mm) | 835 / 415 / segmentado 835mm | Longitud máxima personalizada: 3050 mm | Longitud máxima de montaje modular: 4000 mm. |
| Espesor de hoja aplicable | 0,5–12 mm (Regla: V ≈ 8× espesor de la hoja) | 0,8–16 mm | 0,5–20 mm (acero de alta resistencia) |
Fórmulas de doblado en sitio
Ancho recomendado de apertura en V = Grosor de la hoja × 8~10
Cálculo del tonelaje de flexión = (1,42 × Resistencia a la tracción del material × t⊃2; × Longitud de flexión) ÷ Ancho de apertura en V3. Preguntas frecuentes
3. Preguntas frecuentes
P1: ¿Con qué marcas de plegadoras son compatibles los troqueles ALAS?
R1: Las matrices de doblado ALAS se adaptan a todos los modelos principales de plegadoras, incluidos Amada, Trumpf, Wila, Bystronic, LVD, Accurpress y Cincinnati. Todas las herramientas se fabrican según los estándares de precisión europeos, los estándares industriales de EE. UU. y las últimas especificaciones de sujeción de Wila para una compatibilidad universal.
P2: ¿Qué materiales y niveles de dureza se utilizan para las matrices de doblado ALAS?
A2: Los troqueles estándar adoptan acero de aleación 42CrMo de alta calidad. Se encuentran disponibles materiales de aleación especiales para condiciones de trabajo de alto desgaste y cargas pesadas. Todas las herramientas se someten a enfriamiento y revenido por inducción en toda su longitud, alcanzando HRC 45–50 para una precisión estable y resistencia a la deformación. Los troqueles con nitruración iónica alcanzan HRC 52–56 para mejorar la dureza de la superficie y la resistencia al desgaste.
P3: ¿Se pueden intercambiar directamente los troqueles estándar europeos y americanos?
R3: No es posible el intercambio directo. Los troqueles europeos cuentan con un vástago de punzón de 42 mm, mientras que los troqueles americanos utilizan dimensiones de chavetero de 1/2 pulgada o 3/4 de pulgada. Para la instalación según estándares se necesitan adaptadores o unidades de sujeción de máquinas mejoradas. Los sistemas de sujeción originales combinados ofrecen los resultados de plegado más precisos y estables.
P4: ¿Cuándo se deben reafilar o reemplazar las matrices?
R4: Se requiere reafilar el troquel cuando las piezas de trabajo muestran rebabas consistentes, el error del ángulo de flexión excede los 0,5° o aparecen hendiduras visibles dentro de las ranuras en V. Es necesario un reemplazo completo para los bordes de herramientas muy desconchados o deformados permanentemente para evitar lotes defectuosos.
P5: ¿Ofrecen troqueles de doblado personalizados no estándar?
R5: Sí. Personalizamos herramientas especiales para requisitos de doblado complejos, incluidos punzones de cuello de ganso profundos, troqueles inferiores en V múltiples, herramientas de doblado desplazadas y troqueles de radio personalizados. Nuestro equipo de ingeniería proporciona archivos de diseño 2D y 3D para la confirmación del cliente antes de la producción. Simplemente envíe los dibujos de sus piezas, el espesor de la hoja y el modelo de la máquina para obtener una solución personalizada.
P6: ¿Qué es mejor para doblar matrices: acero 42CrMo o T8?
A6: El acero de aleación 42CrMo ofrece tenacidad y resistencia a la fatiga superiores, lo que lo hace ideal para operaciones de doblez repetidas y de gran tonelaje. El acero T8 logra una mayor dureza, pero es quebradizo y propenso a astillarse bajo cargas pesadas. El 42CrMo ionitrurado es la opción más confiable y rentable para la producción diaria de doblado de chapa metálica.
P7: ¿Por qué las curvas de acero inoxidable se abren más de 90°? ¿Cómo solucionar problemas de recuperación elástica?
A7: El sobredimensionamiento del ángulo se debe a la recuperación elástica del material. El acero inoxidable y el acero de alta resistencia tienen tasas de recuperación elástica mucho más altas que el acero al carbono dulce. Para acero dulce común, los punzones de 86° u 88° pueden producir curvaturas precisas de 90°. Para acero inoxidable y de alta resistencia, los punzones con curvatura de 85° o 78° contrarrestan eficazmente el retorno elástico. Si bien las máquinas CNC admiten el ajuste de carrera, las herramientas con compensación de precisión garantizan una precisión de plegado más estable y consistente a largo plazo.
P8: ¿Cómo elegir el ancho de apertura en V adecuado para diferentes espesores de lámina?
R8: La línea base de la industria es ancho en V = 8 × espesor de la lámina , adecuado para láminas de 3 a 8 mm con fuerza de flexión equilibrada y resultados de conformado limpios.
Espesor de la lámina < 3 mm: use V = 6T para lograr radios internos suaves y evitar la deformación de la lámina
Espesor de la lámina > 8 mm: use V = 10T~12T para reducir el tonelaje de flexión requerido y proteger los bordes del troquel
Hoja delgada de 2 mm: se recomiendan ranuras V16 o V20 para evitar grietas e inconsistencia de ángulos.
P9: ¿Cómo mantiene ALAS una precisión de doblado uniforme en toda la longitud de la máquina?
R9: Todas las superficies de trabajo críticas están pulidas ultrafinamente. Aplicamos un estricto control de tolerancia en la altura total del troquel y las dimensiones de la ranura en V, lo que garantiza una precisión de doblado constante a lo largo de toda la longitud de trabajo de la máquina sin desviación del segmento.
P10: ¿Cuál es el plazo de producción de troqueles personalizados?
R10: La producción de herramientas personalizadas demora entre 15 y 25 días, según la complejidad estructural. El procesamiento urgente está disponible para pedidos de muestra. Todos los troqueles terminados están recubiertos con aceite antioxidante y empacados en cajas de madera de calidad de exportación para un transporte internacional seguro.
P11: ¿Cuáles son los tamaños segmentados estándar para troqueles europeos?
A11:

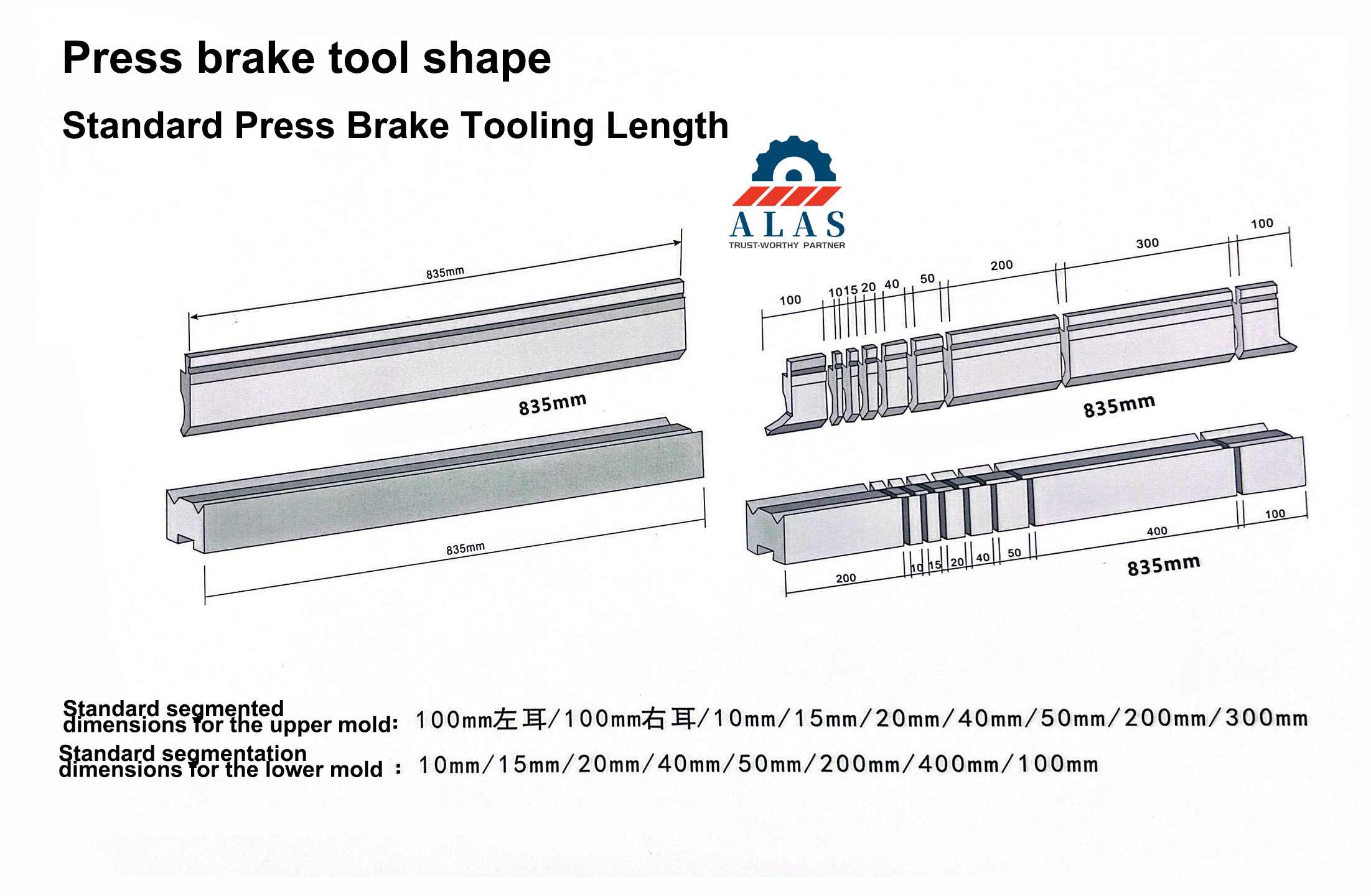

Juego de 835 mm (10 piezas): 10 mm, 15 mm, 20 mm, 40 mm, 50 mm, 100 mm, 100 mm (desplazamiento izquierdo), 100 mm (desplazamiento derecho), 200 mm, 300 mm
Juego de 415 mm: 10 mm, 15 mm, 20 mm, 40 mm, 50 mm, 100 mm, 180 mm
P12: ¿Se adaptarán los troqueles de 42CrMo a mi sistema de sujeción actual?
A12: Totalmente compatible. Los troqueles ALAS 42CrMo cumplen con los estándares de instalación globales y admiten sistemas de sujeción Euro/Promecam, Wila/Trumpf y tradicionales de EE. UU. Los vástagos y las superficies de montaje mecanizados por CNC garantizan una instalación ajustada, estable y sin espacios, sin oscilaciones durante el funcionamiento.
4. Guía paso a paso de instalación y calibración de troqueles
Paso 1: Apague el equipo y limpie las superficies de montaje
Apague la unidad de energía hidráulica y libere completamente la presión interna del sistema. Retire completamente todas las herramientas antiguas. Limpie las ranuras de sujeción y la mesa de trabajo de la máquina con paños sin pelusa para eliminar virutas de metal, rebabas y suciedad residual que puedan causar un montaje desigual.
Paso 2: Instale punzones superiores segmentados
Disponga punzones segmentados desde el centro de la pieza de trabajo hacia afuera para que coincidan con la longitud de doblado requerida. Asiente completamente los vástagos del punzón en abrazaderas rápidas y bloquéelos bajo una presión hidráulica estándar de 280 bar. Asegúrese de que la rectitud del punzón en toda su longitud se mantenga dentro de 0,05 mm por metro.
Paso 3: Coloque y alinee los troqueles inferiores
Coloque los troqueles inferiores firmemente en el asiento del troquel y luego alinee la línea central del troquel con los punzones superiores preinstalados. Seleccione el tamaño correcto de abertura en V de acuerdo con la regla de espesor de lámina de 8× y luego apriete firmemente todos los pernos de bloqueo.
Paso 4: ajuste la carrera del ariete y el tope trasero
Mueva lentamente el control deslizante de la máquina hacia abajo hasta que la punta del punzón penetre aproximadamente 3 mm en la ranura en V inferior. Ajuste el punto muerto inferior para reservar suficiente compensación de recuperación elástica, luego ingrese los parámetros de corrección de ángulo en el panel de control CNC.
Paso 5: Doblado de prueba y calibración fina
Realice un doblado de prueba utilizando material de desecho del mismo grado y espesor que las piezas de producción formales. Mida el ángulo de flexión con un transportador digital. Ajuste la profundidad del ariete o agregue cuñas de ajuste finas hasta que el error del ángulo final esté dentro de ±0,3°.
Paso 6: Lubrique y registre los datos de mantenimiento
Aplique lubricante industrial de extrema presión a las superficies de contacto del troquel y a los rieles guía de la máquina. Registre todos los parámetros de configuración para referencia futura. Inspeccione el estado de desgaste del troquel periódicamente después de cada 5000 ciclos de doblado.
5. Estándares de la industria, datos de pruebas de laboratorio y casos de producción
Estándares industriales cumplidos
ASTM E290-22: Métodos de prueba estándar para doblar materiales metálicos
DIN 55271: Doblado de chapa metálica: terminología y especificaciones de cálculo de la fuerza de flexión
ISO 2768-mK: Tolerancias generales para dimensiones lineales y angulares
Caso de aplicación de campo
Un fabricante profesional de gabinetes de acero inoxidable enfrentó un ángulo de flexión constante de 2° a 3° sobredimensionado y altas tasas de retrabajo al utilizar punzones estándar de 90° para la producción de acero inoxidable 304. Después de cambiar a punzones nitrurados con recuperación elástica compensada ALAS de 85° y troqueles en V inferiores emparejados, el ángulo de flexión se estabilizó dentro de ±0,2°. El retrabajo del producto prácticamente se eliminó y las herramientas no mostraron desgaste evidente después de 8 meses de producción continua de gran volumen.
6. Resumen
Control de ángulo preciso y eliminación de retroceso estable : la geometría de sobreflexión prediseñada y los tamaños de apertura en V coincidentes eliminan fundamentalmente los errores de flexión, lo que garantiza una calidad de producción por lotes estable.
Costos de producción reducidos a largo plazo : la aleación 42CrMo de alta calidad y el tratamiento térmico de nitruración profesional prolongan la vida útil de la herramienta, el tiempo de inactividad de la máquina de corte y los gastos repetidos de adquisición de herramientas.
ALAS Machinery - Fabricante profesional de herramientas plegadoras
Suministramos herramientas plegadoras de precisión CNC directas de fábrica y punzones personalizados con formas especiales. Todos los productos son totalmente compatibles con Amada, Trumpf, Wila y otras marcas importantes de plegadoras a nivel mundial.
