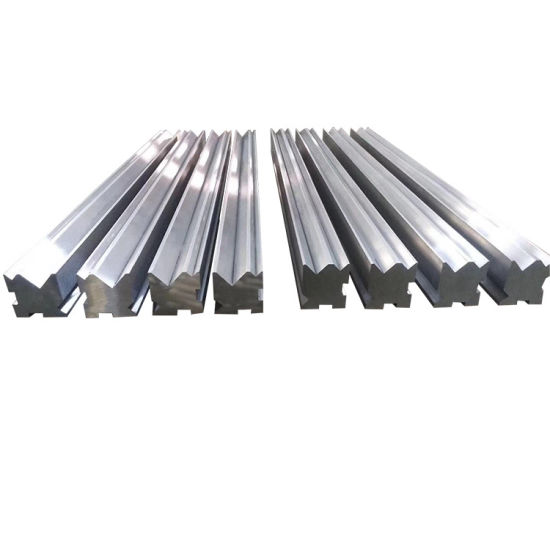

Matriz de 4 Caras para Plegadora

Matriz de 4 Caras para Prensa Plegadora (Multi-V)

Matriz de 4 Caras: La herramienta Multi-V versátil para el plegado eficiente de chapa metálica

Ventajas Estratégicas

• Diseño Integrado: Combina 4 anchuras de abertura en V diferentes en un solo bloque sólido.

• Cambio Rápido: Basta con girar el bloque para adaptarse a distintos espesores de material, eliminando el tiempo de desmontaje.

• Alta Productividad: Mantiene la precisión del plegado mientras ahorra tiempo operativo.

• Versatilidad Industrial: Esencial en la fabricación de gabinetes, herrajes, maquinaria y carpintería metálica.

¿Qué es una Matriz de 4 Caras?

• Punzón (Herramental Superior): Aplica la presión para deformar el metal.

• Bloque Inferior de 4 Vías: Cuenta con 4 ranuras en forma de "V" (aberturas) dispuestas en sus caras laterales.

Componentes y Principio de Funcionamiento

1. Punzón (Herramental Superior)

2. Matriz de 4 Caras (Bloque Multi-V)

3. Proceso Operativo

Características Técnicas de Nuestra Matriz Multi-V

• Excelencia Metalúrgica: Fabricada en acero aleado de alta calidad 42CrMo (AISI 4140). Sometida a tratamiento térmico integral (temple y revenido) para alcanzar una dureza de HRC 47–52, superando ampliamente a las matrices convencionales de hierro fundido.

• Eficiencia Operativa: Al integrar 4 medidas en un solo bloque, reduce el tiempo improductivo en más de un 50% en trabajos de producción masiva.

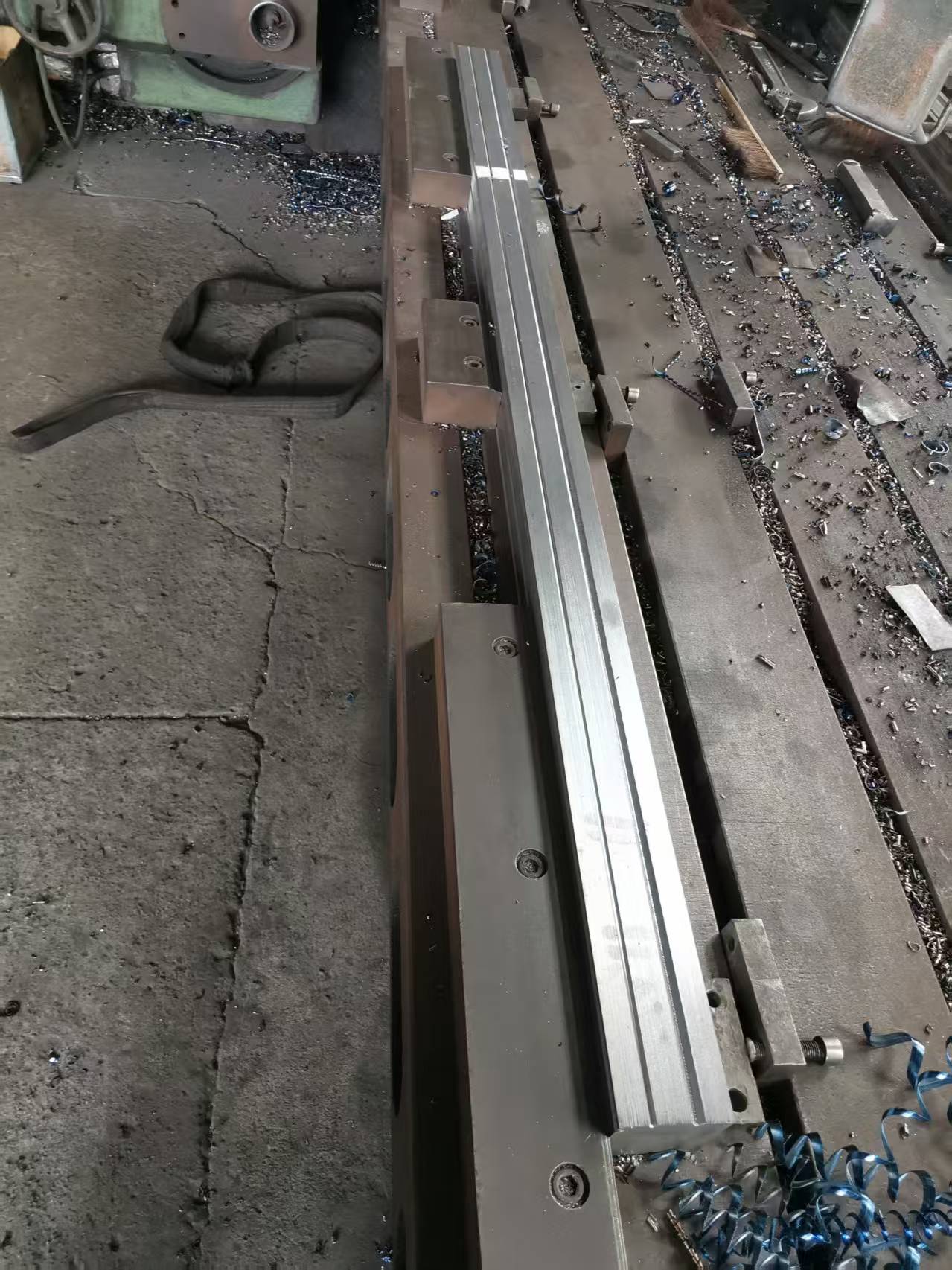

• Precisión CNC: Todas las caras y ranuras están rectificadas mediante control numérico para asegurar una alineación perfecta, ángulos constantes y acabados sin rayaduras.

• Compatibilidad Universal: Diseñada para adaptarse a la mayoría de las prensas hidráulicas. Compatible con sistemas de amarre Amada/Promecam, Trumpf/Wila y el Nuevo Estándar.

• Optimización de Espacio: Una sola matriz sustituye a cuatro herramientas individuales, ahorrando costos de adquisición y espacio de almacenamiento en el taller.

Guía de Selección y Uso

1. Aplicación de la "Regla de 8x"

• Criterio General: Anchura de la V = 8 × espesor del material (T).

• Materiales Finos (T < 3 mm): Se puede usar V = 6T para bordes más cerrados.

• Materiales Gruesos (T > 8 mm): Se recomienda V = 10T a 12T para evitar fracturas por exceso de tonelaje.

2. Verificación de Compatibilidad

3. Selección según Producción

Mantenimiento y Precauciones

• Carga Máxima: No exceda el límite de presión de la matriz; mantenga un margen de seguridad del 10%-15%.

• Limpieza: Mantenga las ranuras libres de cascarilla y residuos. Lubrique el bloque regularmente para facilitar la rotación y prevenir la oxidación.

• Inspección: Compruebe periódicamente el desgaste de los radios de la "V" para asegurar que los ángulos de plegado se mantengan constantes.

¿Por qué elegir nuestra Matriz de 4 Caras?

Tabla comparativa de estándares internacionales 42CrMo (esencial para la selección)

Prensa plegadora de 4 vías Dibujo de matriz
