Prensa freno V morir

Prensa plegadora V Die resistente al desgaste

Por qué los troqueles ALAS V mejoran la precisión de flexión

Material resistente: acero 42CrMo

• Los troqueles ALAS V utilizan acero de aleación 42CrMo de alta calidad.

• Están tratados térmicamente y rectificados con precisión para mayor resistencia.

• Endurecido para resistir el desgaste y permanecer estable bajo alta presión.

• Dureza: HRC 45-50, por lo que no se rompen ni se deforman con facilidad.

• Mantiene la forma de la ranura en V precisa para un uso prolongado.

Funciona para muchos trabajos de plegado

• Ofrecemos troqueles en V personalizados para diferentes espesores de materiales y máquinas.

• Rectificado por CNC con tolerancias estrictas.

• Compatible con sistemas de sujeción europeos, americanos y nuevos estándares.

• Disponible en estilos de V única y V múltiple.

• Funciona para chapa fina y chapa pesada.

• Reduce el agrietamiento y suaviza la flexión.

Cómo funcionan las muertes de frenos de prensa

Troquel superior

• Montado en el control deslizante móvil.

• Aplica presión hacia abajo.

• La forma decide el exterior de la parte doblada.

Troquel inferior (troquel V)

• Fijado en la mesa de la máquina.

• Tiene una ranura en forma de V.

• El ancho en V afecta la fuerza de flexión, el radio y el acabado.

Principio de funcionamiento

1. Coloque la chapa en el troquel inferior.

2. El troquel superior baja y presiona la hoja.

3. El metal se dobla permanentemente para adaptarse a los troqueles.

4. El dado superior regresa; se retira la pieza de trabajo.

Características de las matrices plegadoras

• Fuerte y resistente al desgaste

  Hecho de acero de aleación endurecido para soportar alta presión y fricción.

• Personalizable

  Los punzones y ranuras en V se pueden realizar en diferentes formas y tamaños.

• Se adapta a tu máquina

  Coincide con la sujeción, la carrera y el tonelaje de su plegadora.

• Opciones estándar y personalizadas

  Los troqueles estándar se adaptan a la mayoría de las máquinas; Se pueden pedir troqueles especiales.

Tipos de troqueles para plegadoras

Por forma

• Regla estándar: Para doblado general.

• Ángulo agudo: Para ángulos pequeños y control de recuperación elástica.

• Cuello de cisne: Para piezas en forma de U y profundas (evita interferencias).

• Arco: Para curvas redondeadas.

• Irregular: Hecho a medida para piezas especiales.

Por uso

• Matrices estándar: Para acero dulce, acero galvanizado.

• Matrices de alta resistencia: Para acero inoxidable y materiales resistentes.

• Matrices para material fino: Evita marcas y deformaciones en láminas finas.

Cómo elegir el troquel V adecuado

1. Combina el material

• Los diferentes metales se doblan y recuperan de manera diferente.

• El acero necesita menos compensación; El acero inoxidable necesita más.

• El espesor afecta la elección del troquel y los resultados de flexión.

2. Sigue la regla del 8x

• Ancho de ranura en V = 8 × espesor del material.

• Material fino: utilice 6× de espesor.

• Material grueso: utilice un espesor de 10× a 12×.

• Previene grietas y daños al troquel.

3. No sobrecargues el tonelaje

• Calcule la fuerza de flexión requerida.

• Manténgase por debajo de la carga máxima del dado.

• Mantenga un margen de seguridad del 10 al 15 %.

• Utilice troqueles gruesos o segmentados para materiales pesados.

4. Elige la forma de punzón adecuada

• Punzón estándar: uso general.

• Ángulo agudo: pequeñas curvas.

• Cuello de cisne: canales profundos.

• Arco o personalizado: formas especiales.

5. Verifique la compatibilidad de la máquina

• Asegúrese de que el troquel se ajuste a su sistema de sujeción.

• La altura del troquel debe coincidir con la carrera de la máquina.

• Garantice una fácil instalación y un posicionamiento preciso.

Consejos importantes

• Considere siempre la recuperación elástica del material.

• Siga la regla de 8x para el ancho de la ranura en V.

• Asegúrese de que el troquel se ajuste a su máquina.

• Evite sobrecargar para evitar roturas.

Tabla comparativa de estándares internacionales 42CrMo (esencial para la selección)

Prensa plegadora V Die: Preguntas frecuentes

1. ¿Cómo seleccionar el ancho de apertura en V adecuado para el material?

• Regla de doblado por aire estándar: V = 8T (V = ancho de apertura, T = espesor del material).

• Acero inoxidable: Utilice V = 10T para compensar una mayor recuperación elástica.

• Placa de más de 12 mm de espesor: utilice V = 12T para reducir la demanda de tonelaje de prensa.

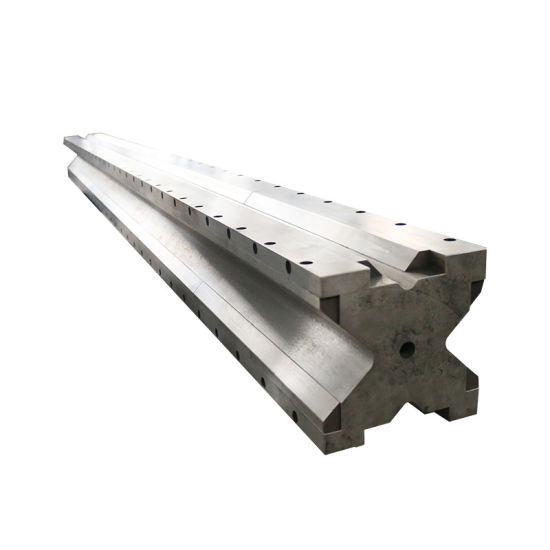

2. Troquel de V única versus troquel de V múltiple: ¿cuál es la diferencia?

• Troquel en V única: Para doblado CNC de alta precisión, adaptado a espesores de material específicos.

• Troquel de múltiples V/4 vías: múltiples aberturas en V en un bloque; Ideal para calibres mixtos de chapa metálica, no se necesitan cambios frecuentes de herramientas.

3. ¿De qué material están hechos sus troqueles en V?

4. ¿Cómo prevenir el desgaste en los hombros del V-die?

5. ¿Pueden los troqueles en V reducir las marcas en acero inoxidable y aluminio?

• Los troqueles en V rectificados con precisión y con grandes radios de hombro reducen las marcas de fricción.

• Insertos de uretano opcionales y cinta para doblar disponibles para doblar metales sensibles sin dejar marcas.

6. ¿Sus troqueles en V se ajustan a mi plegadora actual?

7. ¿Cuál es el tonelaje máximo que puede soportar el troquel en V?

8. ¿Cómo mantener los troqueles en V para una vida útil más larga?

• Mantenga las aberturas en V limpias de incrustaciones de óxido y residuos.

• Compruebe periódicamente el desgaste y las zanjas de los hombros.

• Se encuentra disponible un servicio de reamolado profesional para restaurar la geometría y precisión originales del troquel.

Prensa freno v morir dibujo

Soporte de ingeniería para V-Dies a medida.

Para requisitos de plegado complejos, las matrices estándar no siempre son suficientes. Apoyamos el desarrollo de herramientas a medida. Si su dibujo está incompleto, nuestro equipo puede ayudarlo a optimizar el ángulo de apertura en V y el radio del hombro para evitar marcas en el material y garantizar la precisión del doblado. Envíe sus requisitos técnicos hoy para una revisión profesional.
