Guía de Herramental para Prensa Plegadora (Herramientas de Plegado)
Las matrices y punzones para plegadoras son herramientas de conformado especializadas diseñadas para su uso en máquinas dobladoras de chapa. Son los componentes centrales para el plegado de láminas metálicas, constituidos por dos piezas clave: el punzón (superior) y la matriz (inferior).
Cuando el tronzado o cortina de la máquina y la mesa de trabajo se desplazan entre sí, la lámina de metal es presionada entre el punzón y la matriz. Esto provoca que la chapa se deforme y se pliegue en piezas con ángulos, formas y dimensiones determinadas (por ejemplo: ángulos rectos de 90°, formas en U o formas en V). Estas herramientas se utilizan ampliamente en el procesamiento de chapa, fabricación mecánica, producción de hardware y fabricación de gabinetes. También ofrecemos soluciones profesionales de plegado con herramental CNC de alta calidad.

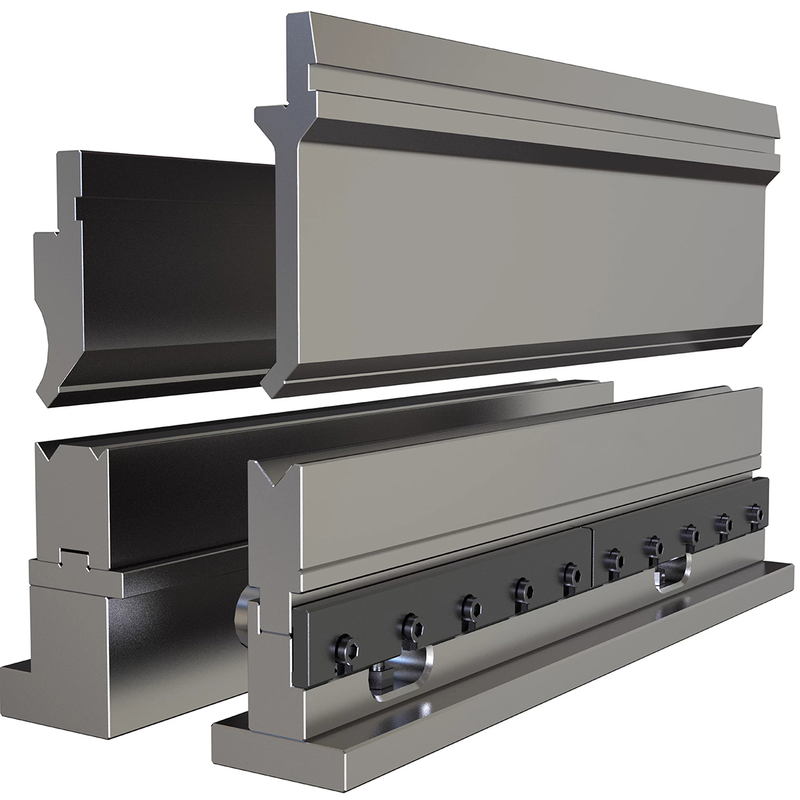

Componentes Principales y Principio de Funcionamiento

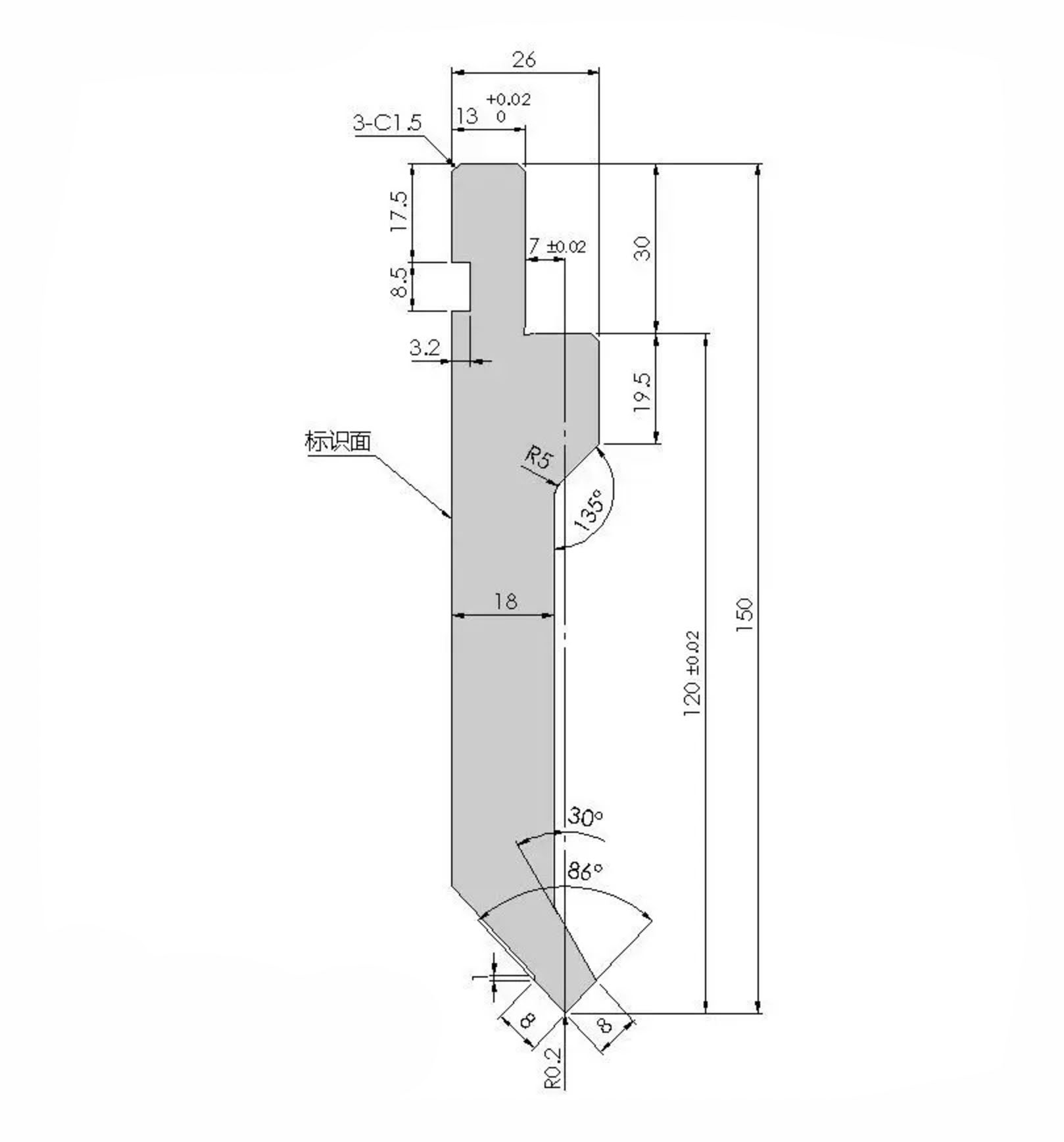

Punzón (Herramental Superior)
Instalado en la parte móvil o cortina de la plegadora (parte de presión activa).
Su geometría (estándar de borde recto, ángulo agudo, cuello de cisne, de radio/arco, etc.) define la forma interior y el acabado del doblez.
Ofrecemos punzones endurecidos de alto rendimiento, incluyendo herramientas en acero 4140 para una durabilidad superior.
Matriz (Herramental Inferior)
Fijada en la mesa o banco de trabajo de la máquina (parte de soporte fija).
Presenta principalmente una estructura de ranura en V (V-die).
El ancho de la ranura en V afecta directamente la fuerza de plegado, el radio de curvatura (filete) y el resultado del conformado.
Principio de Funcionamiento
Posicionamiento de la lámina de metal sobre la matriz inferior.
La cortina impulsa el punzón superior para presionar verticalmente hacia abajo.
La lámina se dobla adaptándose a la geometría de las herramientas (deformación plástica irreversible).
Tras alcanzar la carrera y presión programadas, se completa el plegado.
El punzón retorna a su posición original y se extrae la pieza terminada.
Características del Herramental para Plegadoras
Alta Rigidez y Resistencia al Desgaste: Fabricado en acero aleado estructural (ej. 42CrMo / AISI 4140), procesado mediante templado y revenido. Garantiza una dureza de HRC 45-50, gran capacidad de carga y resistencia a la fricción extrema. Nuestros herramentales 4140 cuentan con tratamientos especiales para una vida útil prolongada.
Geometrías Personalizables: Personalización de punzones (radio, cuello de cisne, formas especiales) y matrices (diferentes anchos de V: 8 mm, 16 mm, 24 mm, etc.) según las necesidades de la pieza (ángulo, forma, espesor del material).
Alto Grado de Compatibilidad: Las especificaciones (altura, tipo de amarre/vástago, dimensiones de instalación) se ajustan al sistema de sujeción de la máquina, la carrera y el tonelaje nominal.
Estandarización y Serialización: Contamos con herramental estándar compatible con sistemas Amada, Trumpf y Wila para entrega inmediata. También desarrollamos herramientas especiales bajo pedido, incluyendo soluciones para plegadoras CNC.
Clasificaciones Comunes
Por Forma de Conformado
Estándar de borde recto: Para plegados regulares (el más utilizado).
De ángulo agudo (Cuchilla): Para ángulos cerrados o compensación del retorno elástico (springback) de alta precisión.
De cuello de cisne (Gooseneck): Para perfiles en U y canales profundos (evita colisiones con bordes ya plegados).
De radio/arco: Para dobleces redondeados y transiciones suaves.
Formas especiales: Diseños a medida basados en planos para piezas complejas.
Por Escenario de Aplicación
Estándar: Para chapas comunes (acero al carbono, galvanizado; opción rentable).
Para acero de alta resistencia: Diseño reforzado y alta dureza (para acero inoxidable y placas de alta aleación).
Para materiales finos: Mecanizado de precisión para evitar marcas, deformaciones o rayaduras en superficies delicadas.
Por Interfaz de Instalación (Amarre)
Tipo Amada/Promecam: Compatible con la mayoría de las plegadoras de estilo europeo.
Tipo Trumpf/Wila: Sistema de amarre rápido de alta precisión.
Nuevo Tipo Estándar: Interfaz universal compatible con diversas marcas modernas.
Cómo Seleccionar la Matriz y el Punzón Adecuados
La selección correcta es clave para garantizar la precisión, eficiencia y vida útil de la herramienta. Siga estos cinco puntos clave:
1. Evaluar las Características del Material
Retorno Elástico (Springback):
Acero Dulce: Bajo retorno (usar punzón de 86°~88° para plegados finales de 90°).
Acero Inoxidable: Retorno significativo (usar punzón de 85° o ajustar según la elasticidad).
Espesor y Correspondencia: El herramental debe coincidir con el calibre del material para evitar daños. El material estándar es 42CrMo (HRC 47-52 tras tratamiento térmico).
2. Seguir el "Principio de 8x" (Ancho de la V)
Fórmula: Ancho de la ranura V = 8 × espesor del material T (ideal para placas de 3 a 8 mm).
Ajustes:
Chapas delgadas (T < 3mm): V = 6T (radios más pequeños).
Placas gruesas (T > 8mm): V = 10T~12T (reduce la fuerza necesaria y evita fracturas en la matriz).
3. Límite de Tonelaje y Presión
Calcule la presión requerida basándose en el espesor, la resistencia a la tracción y el ancho de la V. El tonelaje real de la máquina debe ser inferior a la capacidad nominal de la herramienta (margen de seguridad del 10%-15%). Use herramental reforzado para materiales de alta resistencia.
4. Selección de la Geometría del Punzón
Estándar: Para plegado general de bordes rectos.
Agudo: Para ángulos cerrados o compensación de springback.
Cuello de Cisne: Indispensable para canales profundos en U (evita interferencias).
Especiales: Use punzones de radio o irregulares para piezas circulares según sus planos técnicos.
5. Compatibilidad de Instalación
Asegúrese de que el tipo de amarre (Amada/Promecam, New Standard, Trumpf/Wila) coincida con el sistema de sujeción de su máquina. Verifique la altura y carrera para una instalación rápida y un posicionamiento exacto.
Resumen de Precauciones
No ignore el retorno elástico (evita ángulos inexactos).
Siga el "Principio de 8x" (evita grietas en la pieza y daños en la matriz).
Garantice la compatibilidad (evita fallos en la instalación).
Ofrecemos soluciones integrales de herramental para plegado, proporcionando punzones y matrices en acero 4140 personalizado y tecnología CNC para satisfacer sus necesidades de producción más exigentes.
El acero de aleación 42CrMo ofrece una durabilidad significativamente mayor en comparación con el acero al carbono ordinario, gracias a su composición de aleación, rendimiento de tratamiento térmico y propiedades mecánicas.
Mayor dureza y resistencia al desgaste.
El acero al carbono común es blando, se desgasta rápidamente y se deforma fácilmente bajo presión. 42CrMo mantiene la forma y la estabilidad incluso en condiciones de trabajo pesadas a largo plazo, lo que lo convierte en el material ideal para herramientas y moldes de plegadoras.
